Форум для моделистов » Прочее » Матчасть » Матчасть танков семейства Т-26 » 3. Т-26 обр. 1935 г.
3. Т-26 обр. 1935 г.
coast70Дата: Воскресенье, 02.02.2020, 13:20 | Сообщение # 1
Полковник
Группа: Мастера
Сообщений: 565
Награды: 2
Репутация: 88
Зарегистрировался: 11.07.2016
Статус: Offline
Самая массовая модификация Т-26 с башней с развитой нишей. И естественно с многообразием различий в процессе выпуска.

1. Т-26 обр. 1935 г. с КЛЁПАННЫМ корпусом.
1а. Башня с сварной маской


1б. Башня с штампованной маской


2. Т-26 (радийный) обр. 1935 г. (поручневая антенна) с КЛЁПАННЫМ корпусом.
2а. Башня с сварной маской
ФОТО ОТСУТСТВУЮТ
2б. Башня с штампованной маской


3. Т-26 обр. 1935 г. с СВАРНЫМ корпусом.
3а. Башня с сварной маской

3б. Башня с штампованной маской


4. Т-26 (радийный) обр. 1935 г. (поручневая антенна) с СВАРНЫМ корпусом.
4а. Башня с сварной маской
ФОТО ОТСУТСТВУЮТ
4б. Башня с штампованной маской

4в. Башня с штампованной маской + кормовой пулемёт (введён с 1935 года).



Т-26 обр. 1935 г. "гибриды"

5. Т-26 обр. 1935 г. с СВАРНЫМ корпусом и КЛЁПАННОЙ подбашенной коробкой.
5а. Башня с сварной маской


5б. Башня с штампованной маской
Прикрепления: 0361036.jpg(184.9 Kb) · 5103058.jpg(170.4 Kb) · 8864473.jpg(147.4 Kb) · 7654231.jpg(242.6 Kb) · 6200699.jpg(97.4 Kb) · 7097561.jpg(185.4 Kb) · 4857666.jpg(194.1 Kb) · 5195624.jpg(64.5 Kb) · 4477730.jpg(181.0 Kb) · 8920521.jpg(187.3 Kb)


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

Сообщение отредактировал coast70 - Воскресенье, 02.02.2020, 19:12

LokiДата: Воскресенье, 02.02.2020, 15:47 | Сообщение # 2
Майор
Группа: Мастера
Сообщений: 487
Награды: 0
Репутация: 23
Зарегистрировался: 14.07.2016
Статус: Offline
1а и б. Не факт что это 35-й год. Не видно места мехвода.
2 35-й без вариантов.
3 аналогично.
4 А почему не 33-й год?
5 Лобовой лист подбашенной коробки был съёмный, на болтах. Подбашенная коробка изготовлялась по той же технологии что и весь корпус. Либо сварка, либо клёпка.
На бортах отсутствуют метизы, посмотри сам внимательнее.
6а При таком ракурсе непонятно какого года танк.

coast70Дата: Воскресенье, 02.02.2020, 18:27 | Сообщение # 3
Полковник
Группа: Мастера
Сообщений: 565
Награды: 2
Репутация: 88
Зарегистрировался: 11.07.2016
Статус: Offline
Цитата Loki ()
1а и б. Не факт что это 35-й год. Не видно места мехвода.

А шанец?
Пила на новом месте.
А такое фото подойдёт вместо 1а?
Прикрепления: 1448858.jpg(287.3 Kb)


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

LokiДата: Воскресенье, 02.02.2020, 18:45 | Сообщение # 4
Майор
Группа: Мастера
Сообщений: 487
Награды: 0
Репутация: 23
Зарегистрировался: 14.07.2016
Статус: Offline
Цитата coast70 ()
А шанец?
Пила на новом месте.

Шанец наверняка при модернизации перевешивали. А может даже и в частях, при выходе очередного варианта раскладки.
Цитата coast70 ()
А такое фото подойдёт вместо 1а?

Нет. Мне на правом борту видятся 3 клёпки и они расположены как на танке 33-го года. Да и если приложить линейку по верхнему краю подбашенной коробки, то видно что люк мехвода не выступает вперёд.

Vovan1376Дата: Понедельник, 03.02.2020, 00:12 | Сообщение # 5
Рядовой
Группа: Мастера
Сообщений: 9
Награды: 0
Репутация: 0
Зарегистрировался: 03.08.2016
Статус: Offline
Коллеги, а типы ведущих колес на Т-26 от чего зависели? Завод изготовитель или год пр-ва? Малое, по сравнению с привычными, количество фотографий с ведущим без ребер жесткости вдоль лучей, свидетельствуют, скорее всего, о малом тираже на каком-то заводе.

vftdrf47Дата: Понедельник, 03.02.2020, 08:39 | Сообщение # 6
Сержант
Группа: Мастера
Сообщений: 53
Награды: 0
Репутация: 29
Зарегистрировался: 13.11.2018
Статус: Offline
От года производства.... А мало их на фото потому, что в период 1938-1940 г. шел капитальный ремонт ряда машин, поэтому на фото мы видим кучу двухбашенных Т-26, огнеметных ХТ-26, клепанных однобашенных с ходовой на катках со съемным бандажом и "новым" ведущим.....

Vovan1376Дата: Понедельник, 03.02.2020, 20:42 | Сообщение # 7
Рядовой
Группа: Мастера
Сообщений: 9
Награды: 0
Репутация: 0
Зарегистрировался: 03.08.2016
Статус: Offline
Спасибо. Правильно понимаю, что такого ведущего никто не делает?

LokiДата: Понедельник, 03.02.2020, 22:09 | Сообщение # 8
Майор
Группа: Мастера
Сообщений: 487
Награды: 0
Репутация: 23
Зарегистрировался: 14.07.2016
Статус: Offline

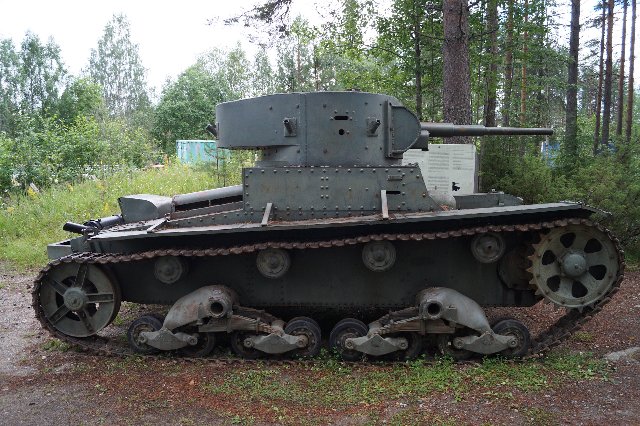

Вот о таком разговор?

coast70Дата: Вторник, 04.02.2020, 18:48 | Сообщение # 9
Полковник
Группа: Мастера
Сообщений: 565
Награды: 2
Репутация: 88
Зарегистрировался: 11.07.2016
Статус: Offline
Цитата Loki ()
Вот о таком разговор?

Интересный танк, ИМХО жертва финского ремонта (две "дудки" сигнала, странное усиление поддерживающих гнёзд антенны), вполне может быть с "ворошиловским" пулемётом в корме башни.


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

LokiДата: Вторник, 04.02.2020, 20:12 | Сообщение # 10
Майор
Группа: Мастера
Сообщений: 487
Награды: 0
Репутация: 23
Зарегистрировался: 14.07.2016
Статус: Offline
Цитата coast70 ()
Интересный танк, ИМХО жертва финского ремонта (

Однозначно Финн. Это не единственное фото танка с такими ведущими.

vftdrf47Дата: Вторник, 04.02.2020, 22:41 | Сообщение # 11
Сержант
Группа: Мастера
Сообщений: 53
Награды: 0
Репутация: 29
Зарегистрировался: 13.11.2018
Статус: Offline
А вот интересно - это не одна и та же  машина с "парольским" музейным танком? Вроде похожа... Скорее всего учебный экземпляр.... Все-таки интересно, чье это ведущее... Пересмотрел кучу фоток и с таким только финские "клоны", вроде..... У нас на Т-26 ведущее, кажись, за все производство и не менялось, но не уверен... biggrin






Vovan1376Дата: Среда, 05.02.2020, 21:30 | Сообщение # 12
Рядовой
Группа: Мастера
Сообщений: 9
Награды: 0
Репутация: 0
Зарегистрировался: 03.08.2016
Статус: Offline
Очень даже наше колесо -




А у финов он, судя по всему, с этой вот колонны. Раатская дорога -
Прикрепления: 4661410.jpg(150.4 Kb) · 7368753.jpg(71.6 Kb) · 2358829.jpg(63.7 Kb) · 6698546.jpg(168.9 Kb) · 0772687.jpg(455.1 Kb) · 0575930.jpg(115.4 Kb) · 5140382.jpg(181.0 Kb)


Сообщение отредактировал Vovan1376 - Среда, 05.02.2020, 23:30

coast70Дата: Среда, 05.02.2020, 22:03 | Сообщение # 13
Полковник
Группа: Мастера
Сообщений: 565
Награды: 2
Репутация: 88
Зарегистрировался: 11.07.2016
Статус: Offline
Цитата Vovan1376 ()
Еще как наше колесо

Выскажу как версию, а может это признак танков выпуска СТЗ..?
Что ещё "неуставного" в танках с таким ведущим?


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

LokiДата: Четверг, 06.02.2020, 21:31 | Сообщение # 14
Майор
Группа: Мастера
Сообщений: 487
Награды: 0
Репутация: 23
Зарегистрировался: 14.07.2016
Статус: Offline
Цитата coast70 ()
Выскажу как версию, а может это признак танков выпуска СТЗ..?

Химики на 174 заводе выпускались.
Тут танки разных лет выпуска, с разной технологией производства корпусов.


Сообщение отредактировал Loki - Четверг, 06.02.2020, 21:33

coast70Дата: Пятница, 07.02.2020, 07:08 | Сообщение # 15
Полковник
Группа: Мастера
Сообщений: 565
Награды: 2
Репутация: 88
Зарегистрировался: 11.07.2016
Статус: Offline
Цитата Loki ()
танки разных лет выпуска, с разной технологией производства корпусов

Замена при модернизации?


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.
