КВ-2 "ранний"
salehДата: Понедельник, 22.10.2018, 20:22 | Сообщение # 31
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Банники хорошо вышли. Но вы не разбирались как на ранних КВ-2 крепился брезент? А то петли в крыльях для ремней крепления брезента Вы сделали, а свободных ответных петель на верхней грани корпуса нет. На поздних КВ-2 (с низкой башней) ремни крепления брезента крепились к 1-й и 3-й петле, а банник крепился к 2 и 4 петлям. Ремни для брезента были шире, чем для банника.

Как на ранних было - я не знаю, но наверно похоже. Вот тут видно ремень для брезента на третьей петле, и, на мой взгляд - порванный ремень для брезента на первой.


С уважением, Андрей

топотДата: Вторник, 23.10.2018, 04:02 | Сообщение # 32
Лейтенант
Группа: Мастера
Сообщений: 332
Награды: 2
Репутация: 59
Зарегистрировался: 12.07.2016
Статус: Offline
Андрей, признаюсь ваших комментариев ждал больше всего)
Похоже что вы правы, ремни переделаю.
Насчет скатки брезента не уверен что сделаю...потренироваться надо.

salehДата: Вторник, 23.10.2018, 12:12 | Сообщение # 33
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Я лепил скатки из эпоксилина. Можно из другой двухкомпонентки. В принципе совсем не сложно. там детально нужно лепить верхнюю поверхность, немного боковые (то что видно) и торцы. Сначала начерно лепится "тушка" скатки, без верхнего и боковых слоев и укороченная с торцов. Потом, когда почти подсохнет (перестанет быть липкой) или полностью подсохнет, "тушка" примеряется на полку, в ней выдавливаются/вырезаются все вмятости под полку, косынки, банник и ремни по месту. Ну и когда окончательно подсохнет  - лепится начисто верхняя и боковые поверхности (всякие складки, края брезента и т.д.), и торцы (там простая спираль и небольшие складки). Ну и в конце скатка подгоняется под ремни - надрезается  или долепливается, чтобы ремни плотно сидели.

С уважением, Андрей

топотДата: Воскресенье, 28.10.2018, 17:40 | Сообщение # 34
Лейтенант
Группа: Мастера
Сообщений: 332
Награды: 2
Репутация: 59
Зарегистрировался: 12.07.2016
Статус: Offline
Есть задумка сделать один из ящиков открытым.
Насколько позволила кривизна рук припаял ребра жесткости к крышке, сама крышка пока на липучке держится





топотДата: Воскресенье, 28.10.2018, 17:45 | Сообщение # 35
Лейтенант
Группа: Мастера
Сообщений: 332
Награды: 2
Репутация: 59
Зарегистрировался: 12.07.2016
Статус: Offline
Петли к крышке крепились на сварке или заклепках?

salehДата: Воскресенье, 28.10.2018, 23:48 | Сообщение # 36
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline

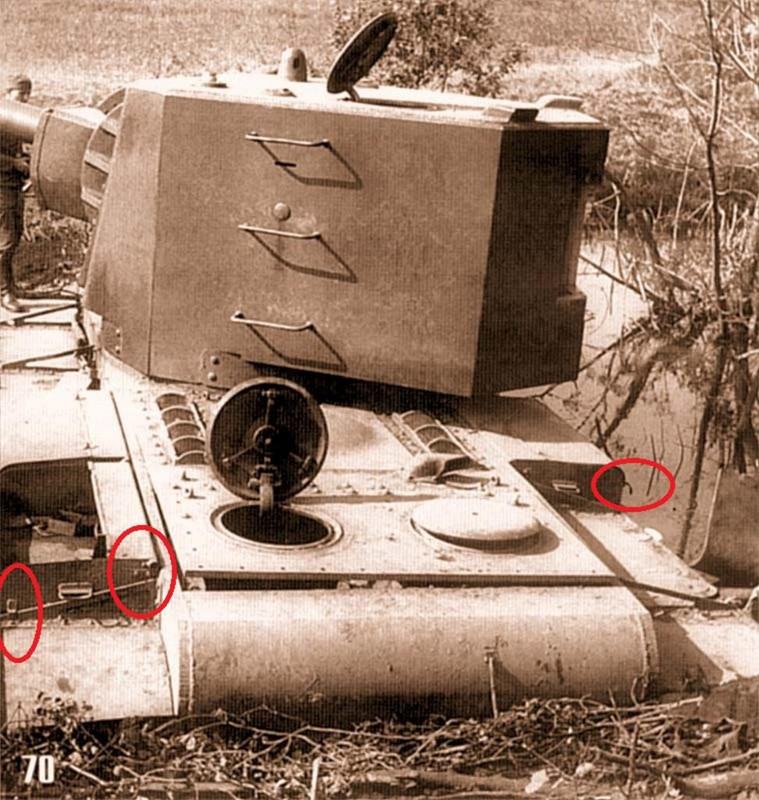

выпуклых заклепок с тыльной стороны крышки я не вижу на фото:

На поздних ящиках с внутренней стороны тоже заклепок нет. Наверное приваривались


А вот ребро вдоль длинной стороны крышки видно на многих фото

вот еще


С уважением, Андрей

топотДата: Понедельник, 29.10.2018, 05:01 | Сообщение # 37
Лейтенант
Группа: Мастера
Сообщений: 332
Награды: 2
Репутация: 59
Зарегистрировался: 12.07.2016
Статус: Offline
На предпоследнем фото, перед ящиком на надгусеничной полке место крепления пилы? Я правильно понимаю?

salehДата: Понедельник, 29.10.2018, 07:22 | Сообщение # 38
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Да, пила

С уважением, Андрей

топотДата: Среда, 07.11.2018, 08:43 | Сообщение # 39
Лейтенант
Группа: Мастера
Сообщений: 332
Награды: 2
Репутация: 59
Зарегистрировался: 12.07.2016
Статус: Offline
Коллеги! Объясните пожалуйста, кто знает : как запирались ящики раннего образца?

salehДата: Среда, 07.11.2018, 09:27 | Сообщение # 40
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
У Aber в инструкции два вида замков:
http://www.aber.net.pl/upload/pdf/82f164c578575e3781578e6e01a8fa0e.pdf


С уважением, Андрей

JohniGoДата: Среда, 07.11.2018, 11:55 | Сообщение # 41
Сержант
Группа: Мастера
Сообщений: 104
Награды: 0
Репутация: 6
Зарегистрировался: 11.07.2016
Статус: Offline
Сомнительные конструкции. Не видно на фото такого.

С уважением, Евгений.


NeoДата: Среда, 07.11.2018, 12:10 | Сообщение # 42
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
Цитата JohniGo ()
Сомнительные конструкции. Не видно на фото такого.

Микродизайн предлагает тоже самое. Собственно верно и предлагает, просто качественных фото КВ - мало.





С уважением
Артем Николаев

топотДата: Среда, 07.11.2018, 12:48 | Сообщение # 43
Лейтенант
Группа: Мастера
Сообщений: 332
Награды: 2
Репутация: 59
Зарегистрировался: 12.07.2016
Статус: Offline
Артем, Андрей, спасибо.
У Абера более внятная инструкция, чем у Микродизайна...

JohniGoДата: Среда, 07.11.2018, 18:40 | Сообщение # 44
Сержант
Группа: Мастера
Сообщений: 104
Награды: 0
Репутация: 6
Зарегистрировался: 11.07.2016
Статус: Offline
Может я чего не вижу...



С уважением, Евгений.



Сообщение отредактировал JohniGo - Среда, 07.11.2018, 19:09

топотДата: Среда, 07.11.2018, 18:47 | Сообщение # 45
Лейтенант
Группа: Мастера
Сообщений: 332
Награды: 2
Репутация: 59
Зарегистрировался: 12.07.2016
Статус: Offline
Добрый вечер.
Отпуск не проходит даром, времени свободного побольше...есть время разобраться с долгостроем.
Собрал что называется "на соплях" КВнтия перед покраской, башню чутка грунтом задул, чтоб косяки разглядеть.
Ну а в целом всё выгляди так:




















Брезент решил не класть на полку, т.к. Микеладжело из меня хреновый, а непонятная "колбаса" реалистичности не добавит...но ремни под брезент прицеплю после окраски.
