Pz.Beob.Wg.II Ausf.C
HartДата: Понедельник, 08.04.2019, 17:25 | Сообщение # 121
Полковник
Группа: Мастера
Сообщений: 1148
Награды: 2
Репутация: 59
Зарегистрировался: 13.07.2016
Статус: Offline
Цитата kea ()
И что за доп оборудование, такое хитрое?


Да, интрига... Что за прибамбасы такие?


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

poisonДата: Вторник, 09.04.2019, 13:44 | Сообщение # 122
Лейтенант
Группа: Мастера
Сообщений: 427
Награды: 1
Репутация: 39
Зарегистрировался: 28.08.2016
Статус: Offline
Ни чего хитрого smile Вроде писал уже где-то, использую самые обычные увеличительные приборы smile

Для моделистов - https://models-market.ru

poisonДата: Вторник, 09.04.2019, 13:51 | Сообщение # 123
Лейтенант
Группа: Мастера
Сообщений: 427
Награды: 1
Репутация: 39
Зарегистрировался: 28.08.2016
Статус: Offline
Хелп... smile
Нужна помощь! Может кто подкинет идейку, что делать...
Задние рычаги оказались косячные sad После приклейки, выяснилось, что угол между рычагом и рессорой меньше чем нужно.
Либо листы рессоры не достают до опоры либо рытаг выше других и колесо будет летать sad
Как можно изменить угол, попробовать нагреть пластик и чуть-чуть изогнуть? Хотя рессора станет изогнутой sad


Для моделистов - https://models-market.ru

poisonДата: Пятница, 19.04.2019, 00:23 | Сообщение # 124
Лейтенант
Группа: Мастера
Сообщений: 427
Награды: 1
Репутация: 39
Зарегистрировался: 28.08.2016
Статус: Offline
Вот не может быть всё просто smile Проблемы с ящиком.

Алексей (Geolog), ты вроде занимался этим ящиком, и полки вояджера собирал может есть какая идея с ящиком и кронштейнами? smile

То ли у Dragon с пластиком, то ли у Voyager и ET-Model с травлением (сделанным для двоек Dragon), то ли с моими руками, то ли всё это в месте взятое...
1. Ребро кронштейна упирается в пластик ящика, (травление Voyager), то ли стачивать ребро, то ли расковырять пластик.
2. Расстояние между кронштейнами (травление Voyager) больше чем ящик, кронштейн должен быть в середине проема.
3,4 Верхняя часть ящика (травление ET-Model) больше, в длину, чем ящик.

Решение, на мой взгляд одно, нарастить ящик с одной стороны, ну или выпилить новый...



Для моделистов - https://models-market.ru

GeologДата: Суббота, 20.04.2019, 10:28 | Сообщение # 125
Рядовой
Группа: Мастера
Сообщений: 79
Награды: 0
Репутация: 4
Зарегистрировался: 12.07.2016
Статус: Offline
Владимир Привет. С твоими руками проще сделать новый ящик. 1.Нужно выпилить часть ящика для угла где крепиться подбашенная коробка. 2.Наростить две стенки пластиком чтобы набрать длину. 3.Одев крышку на ящик получится ступенька, которая потом мешает правильной установки замков ящика. Желательно ящик спаять из латуни и стенки с крышкой сделать стык в стык. Установив травлёные крылья, у меня родной ящик чуток выступал из габаритов. Всё это меня подвигнуло на изготовление нового ящика правда из тонкого пластика, потом легче сварные швы по торцам было делать.

С Уважением Алексей.

GeologДата: Суббота, 20.04.2019, 12:01 | Сообщение # 126
Рядовой
Группа: Мастера
Сообщений: 79
Награды: 0
Репутация: 4
Зарегистрировался: 12.07.2016
Статус: Offline

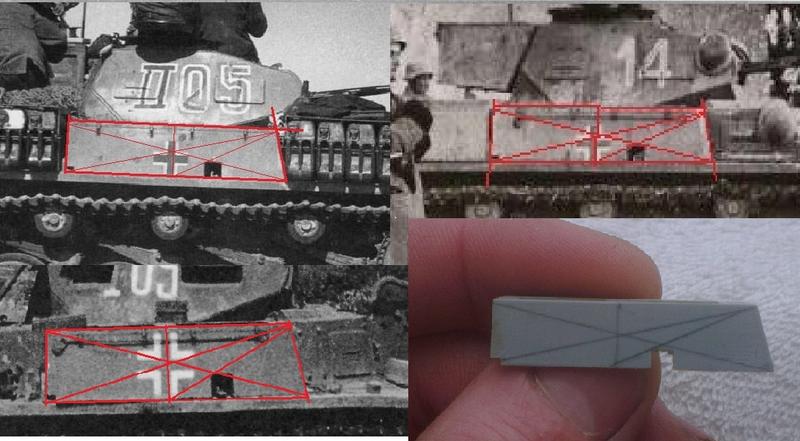

Примерное наложение сетки , показывает о правильном расположении короба и высоте под косынку у Драгона , похоже с травлом что то.

С Уважением Алексей.

poisonДата: Суббота, 11.05.2019, 00:42 | Сообщение # 127
Лейтенант
Группа: Мастера
Сообщений: 427
Награды: 1
Репутация: 39
Зарегистрировался: 28.08.2016
Статус: Offline
Ящик, как и советовал Алексей, переделал на латунь.
Пластиковый косячный во всех местах.
Длинна чуть меньше, но основной косяк - это угол, он должен быть идентичен скосу брони, у пластика этот угол другой.
Так как этот ящик ни кто правильно не делает, пришлось самому осваивать новые технологии smile
Потратив кучу времени и испробовав разные способы, я всё-таки освоил фототравление в домашних условиях smile
Это не окончательный вариант, нужно будет чуть-чуть подправить.






Это куча металлолома от разных вариантов.


Еще остался вопрос о крышках, верхняя часть ящика от ET-Model, просмотрев кучу фотографий так и не нашел хорошей фотографии ящика сверху sad
Не совсем понятно симметрично расположены крышки или нет.
На чертежах Японцев и Поляков - не симметрично (похоже что все взяли ящик из Самюра, а там он не факт что оригинальный)
Судя по защелкам на оригинальных фотографиях, крышки должны быть симметричны.


Для моделистов - https://models-market.ru

NeoДата: Воскресенье, 12.05.2019, 13:37 | Сообщение # 128
Генерал-полковник
Группа: Администраторы
Сообщений: 5185
Награды: 2
Репутация: 81
Зарегистрировался: 08.07.2016
Статус: Offline
Однако..., ещё говорят, что я заморачиваюсь. uhm  Круто!



С уважением
Артем Николаев

poisonДата: Понедельник, 13.05.2019, 01:06 | Сообщение # 129
Лейтенант
Группа: Мастера
Сообщений: 427
Награды: 1
Репутация: 39
Зарегистрировался: 28.08.2016
Статус: Offline
Приветствую!
Я нашел фото танка с верху, ящик хорошо видно и крышки на нем симметричны.
У Драгона и ET-Model - ящик в помойку smile Хотя крышки ящика у ET-Model правильные (в масштабе)



Про травление: начертал ящик в программе Corel Draw, потом вытравил его на листе латуни, и у меня получилось обычное травление.
На фото какой-то промежуточный вариант, еще без нижней части.



Neo, воспаленный мозг перфекциониста не дает мне спокойно жить :))


Для моделистов - https://models-market.ru

Сообщение отредактировал poison - Понедельник, 13.05.2019, 01:24

keaДата: Понедельник, 13.05.2019, 13:11 | Сообщение # 130
Сержант
Группа: Мастера
Сообщений: 202
Награды: 0
Репутация: 16
Зарегистрировался: 14.10.2016
Статус: Offline
Не, ну не надо так категорично с ящиками. Мы же устанем офигивать от всего этого, и челюсть придеться делать на защелках. smile

poisonДата: Четверг, 23.05.2019, 16:36 | Сообщение # 131
Лейтенант
Группа: Мастера
Сообщений: 427
Награды: 1
Репутация: 39
Зарегистрировался: 28.08.2016
Статус: Offline
kea, держитесь smile Ни чего не могу с собой поделать, спал бы плохо по ночам, зная что у меня на модели кривой ящик :)))

Для моделистов - https://models-market.ru

poisonДата: Суббота, 25.05.2019, 00:53 | Сообщение # 132
Лейтенант
Группа: Мастера
Сообщений: 427
Награды: 1
Репутация: 39
Зарегистрировался: 28.08.2016
Статус: Offline
Свершилось!
Ящик похожий на оригинал - для меня одного smile
Закончил я терзать себя и этот ящик. Не идеально конечно, в некоторых местах есть косяки, но исправлять уже не буду, тем более что их особо и не будет видно.
Смутили большие петли от ET-Model, думал перепаять на Voyager, но потом плюнул - оставлю так.
От ET-Model остались только две крышки, 2 петли и 4 защелки (каждая состоят из 4 частей), все остальное (корпус, верхняя часть и днище) собственного производства smile
Весь ящик спаян, ни одного гвоз...вернее ни одной капли клея smile
Если где ошибся или чего-то не заметил - пишите.

















Использовал эти и многие другие фотографии, так же использовал журналы по Panzer II.























Для моделистов - https://models-market.ru

vitalymozharowskiДата: Суббота, 25.05.2019, 09:04 | Сообщение # 133
Лейтенант
Группа: Мастера
Сообщений: 487
Награды: 2
Репутация: 42
Зарегистрировался: 11.07.2016
Статус: Offline
Мдааа, ну что тут сказать, по-моему как минимум распрекрасно.

poisonДата: Воскресенье, 26.05.2019, 01:43 | Сообщение # 134
Лейтенант
Группа: Мастера
Сообщений: 427
Награды: 1
Репутация: 39
Зарегистрировался: 28.08.2016
Статус: Offline
vitalymozharowski, Спасибо! рад что Вам понравилось smile

Для моделистов - https://models-market.ru

NeoДата: Вторник, 28.05.2019, 09:34 | Сообщение # 135
Генерал-полковник
Группа: Администраторы
Сообщений: 5185
Награды: 2
Репутация: 81
Зарегистрировался: 08.07.2016
Статус: Offline
А что тут скажешь.... Работа с ящиком неповторима!



С уважением
Артем Николаев
