На трофейной базе... СГ-122 М2У
don_salluste_IIДата: Суббота, 08.06.2019, 08:30 | Сообщение # 46
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Цитата Хмурый ()
Я же в палате напротив живу


smile

don_salluste_IIДата: Вторник, 11.06.2019, 12:23 | Сообщение # 47
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Жаркие дни подкосили темпы стройки. Вообще не касался модели, но с дизайном определился окончательно.
Как то так. Накладки на стык старого и нового железа, смотровые щели и пистольные порты. Монтажные скобы.
Не запечатлён на крыше колпак вентилятора (немецкий) и небольшой полукруглый барбет под маской.


don_salluste_IIДата: Четверг, 13.06.2019, 11:04 | Сообщение # 48
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Дайте мне точку опоры... и я не упаду smile Мож кому сгодится...

Начал прорезать канавку под шов - чую "руками" нереал...
Призвал на помощь механизацию в виде плоской железяки, старого лезвия и разной толщины проставок.
(лезвие не широкое, пришлось в 2 прохода по разной высоте выбирать.

Выглядит так, только вместо сверла рукой прижимал крепко, как тело, так и лезвие.



Тож самое поближе - в общ понятно. торцу лезвия вверх и вниз ходу нет - корябает ровно.



Всяки проставки. Как то пластик 03, лента тамии или несколько слоёв бумаги. Тут уж удобство и наличие рулят.



В итоге получилась ровная канавка, именно нужной ширины и именно с таким отступом от края какой и "заказывал".
С углов выбирал прим также, только шкрябал не до конца (долго это), а только наметил границы.
Остальное вырезал по получившемуся контуру мод. режиком





bulochnik86Дата: Суббота, 15.06.2019, 23:55 | Сообщение # 49
Сержант
Группа: Мастера
Сообщений: 180
Награды: 3
Репутация: 25
Зарегистрировался: 02.08.2017
Статус: Offline
Привет!
Вот любишь ты сам себе проблемы придумать, но потом очень эффектно их решить)))

don_salluste_IIДата: Суббота, 09.11.2019, 00:19 | Сообщение # 50
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Оживлю маленько тему.
Начал варить. На фото всё большим видится, но обварка люка оч. тонкая.



С визором мехвода попроше





И заготовки для приборов наблюдения. 6 х 4 мм, как на Су-76И



Сообщение отредактировал don_salluste_II - Среда, 13.11.2019, 10:35

don_salluste_IIДата: Среда, 13.11.2019, 10:50 | Сообщение # 51
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Скромный газорез Ну и мелкие петли обварил.


ДокторДата: Среда, 13.11.2019, 11:35 | Сообщение # 52
Майор
Группа: Мастера
Сообщений: 656
Награды: 1
Репутация: 29
Зарегистрировался: 10.06.2019
Статус: Offline
Великолепные швы! Очень убедительные следы резака.

С уважением, Александр.

don_salluste_IIДата: Четверг, 14.11.2019, 20:04 | Сообщение # 53
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Доктор - МИРСИ на добром слове! Стараюсь иногда...

Броня прибора наблюдения и пистольный порт. Без фантазии - плагиачу решения Су-76И wink



Сообщение отредактировал don_salluste_II - Четверг, 14.11.2019, 20:16

Алекс-ОдессаДата: Пятница, 15.11.2019, 02:40 | Сообщение # 54
Сержант
Группа: Мастера
Сообщений: 115
Награды: 2
Репутация: 34
Зарегистрировался: 24.07.2016
Статус: Offline
don_salluste_II,  Всегда с удовольствием наблюдаю как вы прорабатываете все детали. А сварка просто высший класс!

NeoДата: Пятница, 15.11.2019, 09:17 | Сообщение # 55
Генерал-полковник
Группа: Администраторы
Сообщений: 6279
Награды: 2
Репутация: 88
Зарегистрировался: 08.07.2016
Статус: Offline
Да,Серега варит в 35-м лучше всех! Это факт! wink Оттого и радостно,что такое можно будет приобрести (некоторые детали).



С уважением
Артем Николаев

don_salluste_IIДата: Пятница, 15.11.2019, 11:53 | Сообщение # 56
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Цитата don_salluste_II ()
А сварка просто высший класс!

Цитата Алекс-Одесса ()
Да,Серега варит в 35-м лучше всех! Это факт!


Пасиб на добром слове, ну прям в краску по утру... Хотя имхо у Максима шовчики получше будут up

Цитата Neo ()
Оттого и радостно,что такое можно будет приобрести (некоторые детали).


Дабы внесть ясность - эта рубка клонироватся не будет. Ни полностью, ни частями.

*****************************************************







Сообщение отредактировал don_salluste_II - Суббота, 16.11.2019, 14:03

don_salluste_IIДата: Пятница, 22.11.2019, 19:29 | Сообщение # 57
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Получил от Сергея (Studio Perfect Model) на пробу вот такие катки >>> http://perfectmodel.su/forum/117-1161-36367-16-1574430860



Начал собирать - дурацкое дело не хитрое...

Можно было попытатся отломать литники, но так по варварски отнестись постеснялся. Кусал.



Блины ровные - ни о каком то мех. выравнивании или упаси кипятке речи вообще нет.





Просверлил в черновую на тройку десятых меньше, подогнал под штоки (катки на корпуса "нового" Драгона) круглым надфилем.



Помимо "врождённой" центровой зенковки, ровно просверлить-подогнать помогают кольцевые риски. Не восьмерит, проверил лязером smile





Львиная (да почти вся) доля длинны штока утопает во внутреннем диске. Наружный можно не сверлить вовсе,
а просто чуть укоротить шток балансира.



Осталось их склеить и подровнять беговые дорожки от остатков питателей. Но то уже завтра.


Сообщение отредактировал don_salluste_II - Пятница, 22.11.2019, 20:10

don_salluste_IIДата: Суббота, 23.11.2019, 16:12 | Сообщение # 58
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Ну вот - прошу любить и жаловать smile
По идее, катки должны быть одного типа - но для теста сойдёт.



Клеил, расположив остатки питателей в противоположенные стороны.
Что бы была какая то база для обработки соседней поверхности. Дорожка тонкая, накосячить легко.













Сообщение отредактировал don_salluste_II - Воскресенье, 24.11.2019, 09:37

don_salluste_IIДата: Суббота, 23.11.2019, 20:19 | Сообщение # 59
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
С тестами вроде как всё, и пора вернутся к основной идее темы.
На этих катках и будет "бегать" сей самоходъ cool



Хотя нет. Сухой кистью серебрянку - имхо получше проявляет рельеф чем краска



И забыл про запаску. Займусь.


Сообщение отредактировал don_salluste_II - Воскресенье, 24.11.2019, 09:38

don_salluste_IIДата: Воскресенье, 24.11.2019, 13:48 | Сообщение # 60
Майор
Группа: Мастера
Сообщений: 395
Награды: 1
Репутация: 31
Зарегистрировался: 02.11.2018
Статус: Offline
Запаски отдельно делать не стали. И хлопотно, и денежно...
В наборе будет 14 катков. С двух нужно удалить крышку (имхо достаточно и колпака с болтами)

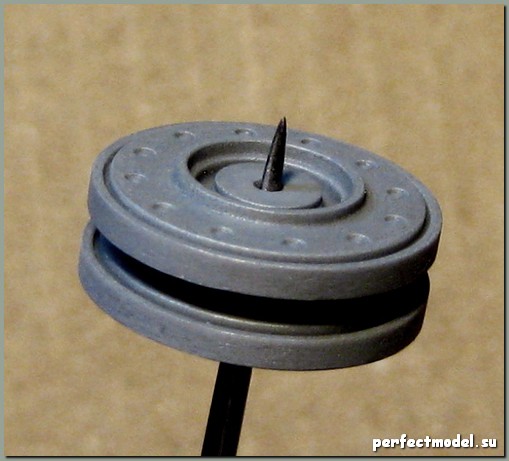

Просверлил



Кусачками и министамеской почти под корень.

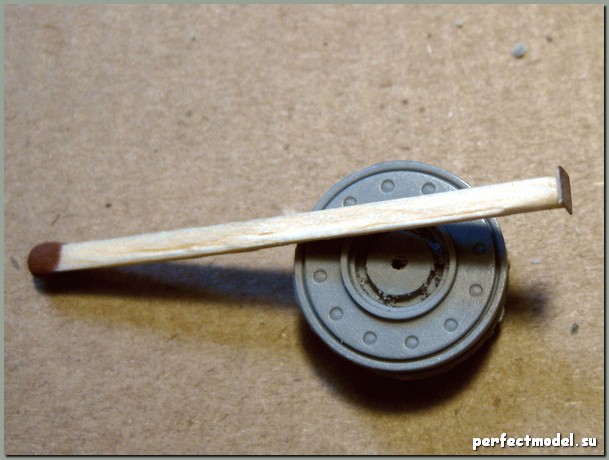

Дальше бы пошкурить - но неудобно, поверхность ниже уровня моря.
Нанотехнологиям - наноинструмент. Кусочек шкурки на суперклее






В итоге так. Штоки и шайбы что крепят их к полкам есть в наборах.





А это так, до кучи. Стык помнится плохо отфотал.
