Форум для моделистов » Прочее » Справочная » БТ-2 ХБ (Вопросы по набору.)
БТ-2 ХБ
МодульДата: Среда, 08.01.2020, 22:22 | Сообщение # 31
Сержант
Группа: Мастера
Сообщений: 151
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
Цитата Neo ()
Интересно все это смотреть, как две страны по-разному интерпретировали исходный прототип. У нас появился БТ, а у англичан А13. Его и делаю. Наши явно проще все сделали и это правильно.
Ну так на то причины были.
Цитата Neo ()
Не совсем ясно,какие конкретно БТ перевернуты, но может поможет.
Семёрки это.
Ещё надеюсь, данной темы Алексей Макаров касался, и он прольёт свет на "мои тёмные пятна". Так-то у меня ещё пара-тройка вопросов tongue  smile !

Макаров_АлексейДата: Четверг, 09.01.2020, 12:06 | Сообщение # 32
Лейтенант
Группа: Мастера
Сообщений: 201
Награды: 1
Репутация: 35
Зарегистрировался: 12.07.2016
Статус: Offline
Цитата Модуль ()
Ещё надеюсь, данной темы Алексей Макаров касался, и он прольёт свет на "мои тёмные пятна". Так-то у меня ещё пара-тройка вопросов

С ранними БТ не разбирался, но кое что по этой теме есть. Задавайте вопросы, может чем-то и помогу.

МодульДата: Четверг, 09.01.2020, 19:44 | Сообщение # 33
Сержант
Группа: Мастера
Сообщений: 151
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
Так я эти вопросы на предыдущей странице изложил, в сообщениях 25 и 28. По мере поверхностного "погружения", появляются ещё непонятки, а так как вариант рассматривается ранний, то и фоток мало и качество их паршивенькое в основном.
Не понятна  на данный момент конструкция "прямоугольной" маски орудия.


Сообщение отредактировал Модуль - Четверг, 09.01.2020, 21:50

Макаров_АлексейДата: Пятница, 10.01.2020, 19:04 | Сообщение # 34
Лейтенант
Группа: Мастера
Сообщений: 201
Награды: 1
Репутация: 35
Зарегистрировался: 12.07.2016
Статус: Offline
Ок, постараюсь в выходные что-нибудь найти.

МодульДата: Пятница, 10.01.2020, 20:06 | Сообщение # 35
Сержант
Группа: Мастера
Сообщений: 151
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
Цитата Макаров_Алексей ()
Ок, постараюсь в выходные что-нибудь найти.
Буду премного благодарен!

Макаров_АлексейДата: Суббота, 11.01.2020, 23:32 | Сообщение # 36
Лейтенант
Группа: Мастера
Сообщений: 201
Награды: 1
Репутация: 35
Зарегистрировался: 12.07.2016
Статус: Offline
Кое что нашлось.

"1? Что это, надбой или что другое, на  модернизированных 2 и 5 не прослеживается, хотелось бы фото поближе и качественней."



На чертежах корпуса БТ-2 и БТ-5 этот элемент отсутствует, видимо из-за того, что он является частью выхлопной системы (глушителя). Лучшей фото сходу не нашел.

"2? Хотелось бы знать поперечное сечение данной детали и способ крепления к корпусу."

Это планка с отверстиями для крепления съемной части кормы, приваивалась. Сечение смотри ниже на чертеже (номер детали 29-159)



"3?Значение угла каково? Скорее вопрос не существенный, но (На ХБ отсутствует)
4? Каков уровень заднего вертикального бронелиста по отношению к "плоскости" бронезаслонок?"




"6. Данный перепад решил убрать, это решает сразу ряд несоответствий."

Форма детали, плюс сечение 29-159.



"7.4  Что это такое? Нигде не видел на фото."

Если имеется в виду крышка будки механика-водителя, то это размер на чертеже, просто стрелки стерлись.
Насчет соответствия подбашенного листа и крыши над мотором с чертежом 29-С2 не готов ответить, сходу найти фотографии не удалось.

"Не понятна  на данный момент конструкция "прямоугольной" маски орудия."

Что конкретно не понятно?


Сообщение отредактировал Макаров_Алексей - Суббота, 11.01.2020, 23:33

МодульДата: Воскресенье, 12.01.2020, 16:26 | Сообщение # 37
Сержант
Группа: Мастера
Сообщений: 151
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
Вот за это БОЛЬШОЕ СПАСИБО!!!
А это чертежи на БТ-2 или БТ-5?

Цитата Макаров_Алексей ()
На чертежах корпуса БТ-2 и БТ-5 этот элемент отсутствует, видимо из-за того, что он является частью выхлопной системы (глушителя). Лучшей фото сходу не нашел.

Ладно, этот элемент просто изобразим, не вдаваясь в подробности.
Цитата Макаров_Алексей ()
Это планка с отверстиями для крепления съемной части кормы, приваивалась. Сечение смотри ниже на чертеже (номер детали 29-159)
Сечение оказалось таким , каким я его и предполагал, а вот вариант сварки я так полагаю как и у подбашенного листа.



Цитата Макаров_Алексей ()
4? Каков уровень заднего вертикального бронелиста по отношению к "плоскости" бронезаслонок?"
Я через пропорции примерно 0,7мм получил, что более-менее похоже. 20:35=0.57
Цитата Макаров_Алексей ()
Форма детали, плюс сечение 29-159.
Значит я всё правильно сделал.
Цитата Макаров_Алексей ()
"7.4  Что это такое? Нигде не видел на фото."
Тут я в сообщении своём ошибся, на чертеже надо смотреть 7.5
Обнаглею малость, а нет ли п.8.1  и 8.2 поподробней или фото, ничего на эти элементы у меня нет, лишь предположения.


По подбашенному листу нашёл лишь это подтверждение чертежу п.8.3

Цитата Макаров_Алексей ()
"Не понятна  на данный момент конструкция "прямоугольной" маски орудия."Что конкретно не понятно?
К сожалению не понимаю как она устроена, да хотя бы чисто внешне правильно изобразить. Литая она, сварная, или скреплена болтами?

Макаров_АлексейДата: Понедельник, 13.01.2020, 20:19 | Сообщение # 38
Лейтенант
Группа: Мастера
Сообщений: 201
Награды: 1
Репутация: 35
Зарегистрировался: 12.07.2016
Статус: Offline
Цитата Макаров_Алексей ()
А это чертежи на БТ-2 или БТ-5?

БТ-2, датированы серединой 1931 года.

Цитата Модуль ()
Тут я в сообщении своём ошибся, на чертеже надо смотреть 7.5

А, это лючки для заливных горловин радиаторов. На шасси Кристи такие были и на БТ-2, а на БТ-5 конструкцию радиаторов изменили и лючки отменили.

Цитата Модуль ()
Обнаглею малость, а нет ли п.8.1  и 8.2 поподробней или фото, ничего на эти элементы у меня нет, лишь предположения.

8,1 это щиток над вырезом для радиаторов, также скопирован с шасси Кристи, его на чертеже вида сверху хорошо видно, ширина 225 мм, расстояние между осями крепежных болтов 1374 мм.
А 8.2 это похоже на ось створки жалюзи, чертежей на нее у меня нет.

Цитата Модуль ()
К сожалению не понимаю как она устроена, да хотя бы чисто внешне правильно изобразить. Литая она, сварная, или скреплена болтами?

Насколько я понял, было несколько вариантов установки - с боковой защитой и без.

Вариант без защиты - сама рамка без установленной пушки:



И рамка с установленной пушкой Б-3:



Сообщение отредактировал Макаров_Алексей - Понедельник, 13.01.2020, 20:23

coast70Дата: Четверг, 16.01.2020, 13:53 | Сообщение # 39
Полковник
Группа: Мастера
Сообщений: 703
Награды: 2
Репутация: 90
Зарегистрировался: 11.07.2016
Статус: Offline

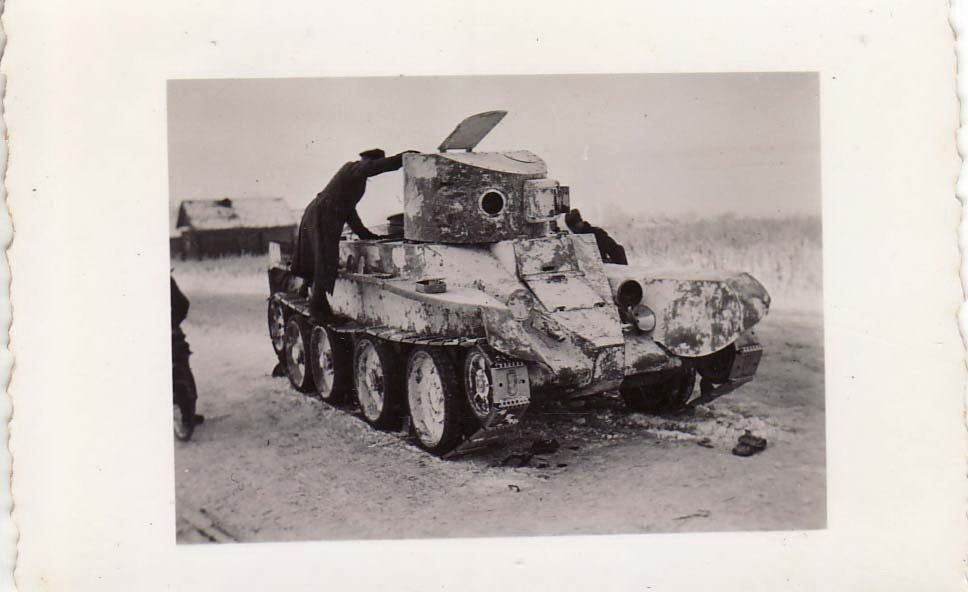

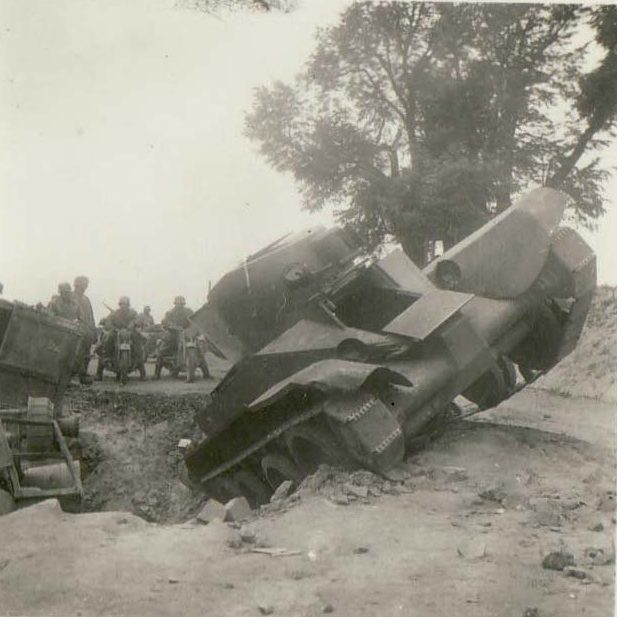

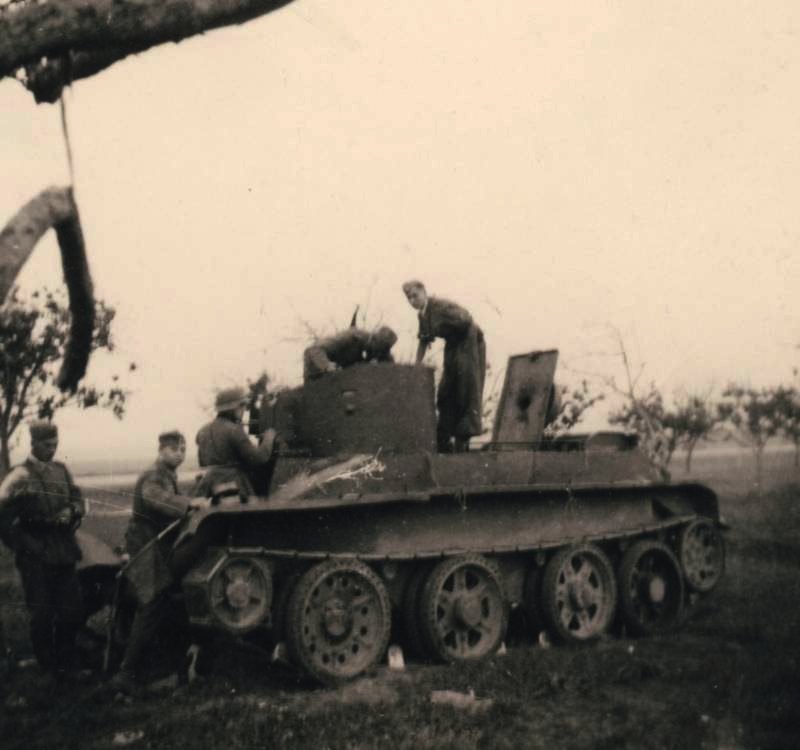

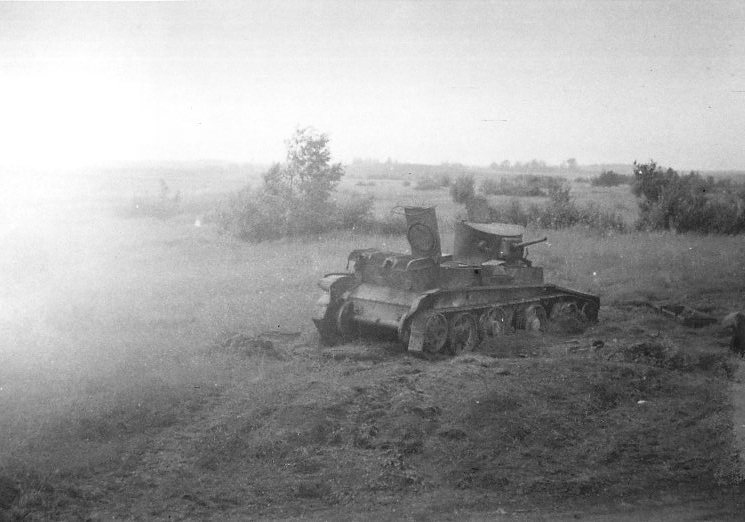

В помощь фото (если помогут)



Прикрепления: 5392387.jpg(50.0 Kb) · 5803430.jpg(177.2 Kb) · 1320620.jpg(66.2 Kb) · 5236772.jpg(52.0 Kb)


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

Сообщение отредактировал coast70 - Четверг, 16.01.2020, 13:55

МодульДата: Пятница, 17.01.2020, 00:53 | Сообщение # 40
Сержант
Группа: Мастера
Сообщений: 151
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
Цитата Макаров_Алексей ()
А, это лючки для заливных горловин радиаторов. На шасси Кристи такие были и на БТ-2, а на БТ-5 конструкцию радиаторов изменили и лючки отменили.

Жаль что их не видно на фото, а выдумывать не хочется. Вот здесь похоже на лючок, я сначало подумал пятно камуфляжа.

Будем искать.
Цитата Макаров_Алексей ()
8,1 это щиток над вырезом для радиаторов, также скопирован с шасси Кристи, его на чертеже вида сверху хорошо видно, ширина 225 мм, расстояние между осями крепежных болтов 1374 мм.
Это ясно, но такой конфигурации на БТ-2(9.1) судя по всему большая редкость(в основном как на БТ-5), на Кристи это да - там такая.


Аналогично на БТ-2(предположительно ранний?)

Не аналогично на БТ-2(предположительно поздний, правильней сказать модернизированный?)

Ну и на чертеже в пользу раннего, что не удивительно раз КД 31года

Цитата Макаров_Алексей ()
А 8.2 это похоже на ось створки жалюзи, чертежей на нее у меня нет.
Тут для меня непонятки(9.2), на чертеже должно выступать "что-то" над поверхностью, на фото не просматривается ничего.

Цитата Макаров_Алексей ()
Насколько я понял, было несколько вариантов установки - с боковой защитой и без.Вариант без защиты - сама рамка без установленной пушки:

С этим полностью согласен, но интересует такой вариант
