Форум для моделистов » Первая Мировая Война и техника Межвоенного периода » Техника стран Антанты » Mark.IV Female (Takom №2009)
Mark.IV Female
bozic77Дата: Пятница, 16.11.2018, 01:54 | Сообщение # 256
Подполковник
Группа: Мастера
Сообщений: 574
Награды: 4
Репутация: 80
Зарегистрировался: 12.07.2016
Статус: Offline
specool

С уважением Сергей!

NeoДата: Вторник, 20.11.2018, 09:40 | Сообщение # 257
Генералиссимус
Группа: Администраторы
Сообщений: 8357
Награды: 3
Репутация: 151
Зарегистрировался: 08.07.2016
Статус: Online

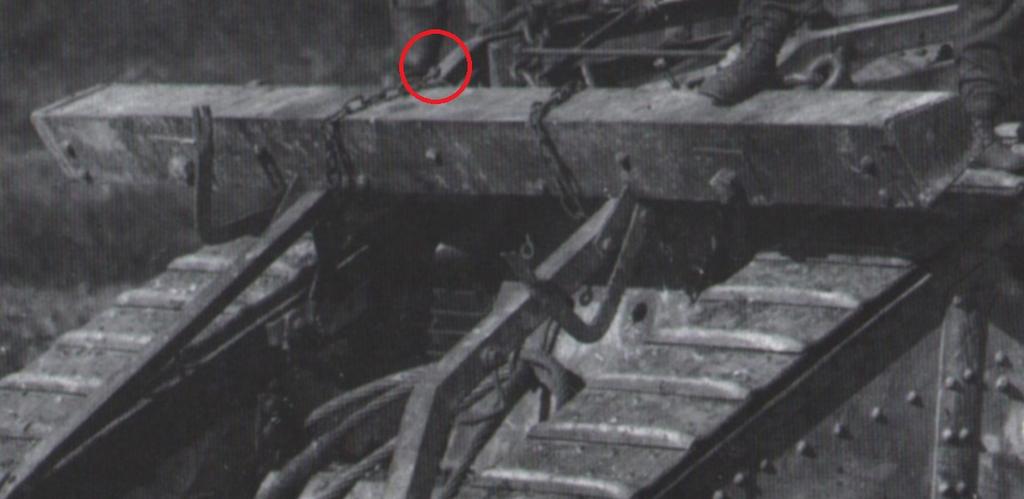

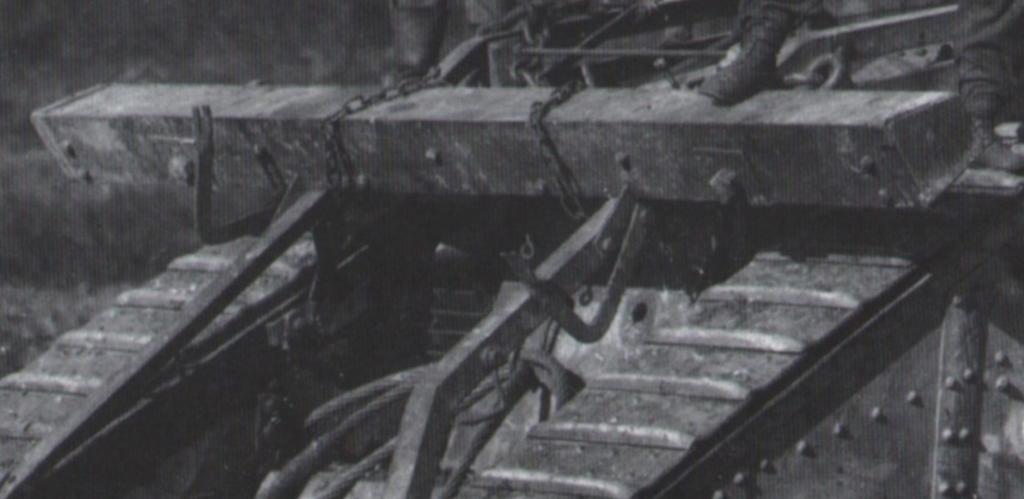

Я тут слегка запутался. Есть вот такая цепь. Она вроде как на многих машинах просматривается.


Как она держала бревно таким образом?



Ума не приложу. Или это другая цепь?




С уважением
Артем Николаев

vitalymozharowskiДата: Вторник, 20.11.2018, 10:38 | Сообщение # 258
Майор
Группа: Мастера
Сообщений: 709
Награды: 4
Репутация: 74
Зарегистрировался: 11.07.2016
Статус: Offline
Артем, привет, в  матчасти не понимаю. Мне кажется, там крюк есть, он на фото какой то тенью прикрыт. На первом фото: место, где цепь крепится к правой балке - в секторе 3-6 часов от этого узла, прямо рядом. Посмотри, там какой то крюк на корпусе просматривается? Цепь могли просто накидывать на крюк? Или это слишком примитивно для англичан?:)

Добавлено (20.11.2018, 10:43)
---------------------------------------------
У тебя в 242 посте хорошие фото этого места. А гак на тросе сзади на корпусе болтается, он не для этой ли цепи случайно? Или у него другая миссия?


salehДата: Вторник, 20.11.2018, 11:19 | Сообщение # 259
Генерал-майор
Группа: Мастера
Сообщений: 1129
Награды: 6
Репутация: 90
Зарегистрировался: 21.07.2016
Статус: Offline
Я долго пытался понять туманный английский гений, но не осилил. Мне кажется, что в изначальных конструкциях бревно упиралась в трапецевидные упоры и обматывалось цепями, которые крепились к рейлам.  Но было куча модификаций (видимо связанных с ненадежностью конструкции и потерями бревен). Там и крюки к задней стенке корпуса прикручивали и к рейлам, как на последнем фото в 257 сообщении, и "горки" из уголков на рейлах мастерили....  Короче, бери фото, которое больше нравиться, и делай как на нем smile . Могу скинуть вечером другие конструкции крепления бревна.

Кстати на фото из 257 сообщения видно только крюки. Но судя по пазам на них, спереди бревна должны быть какие-то конструкции, которые вставляются в эти пазы и фиксируются гайками....


С уважением, Андрей

NeoДата: Вторник, 20.11.2018, 13:25 | Сообщение # 260
Генералиссимус
Группа: Администраторы
Сообщений: 8357
Награды: 3
Репутация: 151
Зарегистрировался: 08.07.2016
Статус: Online
Друзья,спасибо за комментарии. Буду дальше думу думать. Абсолютно согласен,что вариаций было много. Тем не менее многие из них весьма туманны.

Я честно вообще не понимаю зачем кривые крюки (на первом фото почти в центре кадра). Я их уже сделал,но фантазия лопнула.
Цитата vitalymozharowski ()
Или это слишком примитивно для англичан?:)

Боюсь,что да. Но крюк не для этого явно. sad

Цитата saleh ()
Мне кажется, что в изначальных конструкциях бревно упиралась в трапецевидные упоры и обматывалось цепями, которые крепились к рейлам.

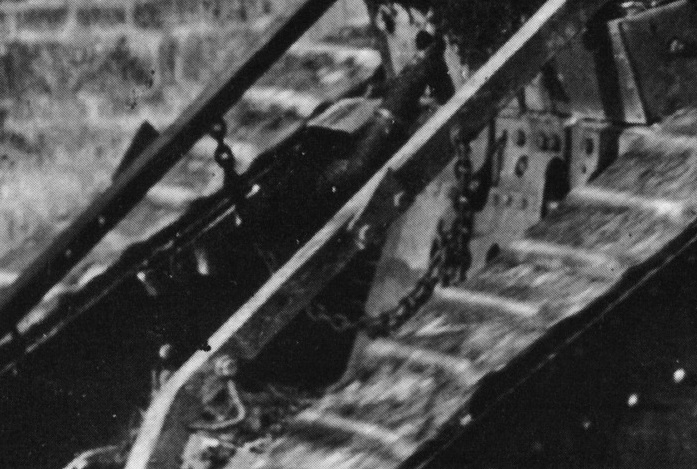

Мне видится,что цепи крепились в двух плоскостях. Внизу как показано на втором фото, а вверху мне видится тут, на горизонтальной грани.


Цитата saleh ()
Кстати на фото из 257 сообщения видно только крюки. Но судя по пазам на них, спереди бревна должны быть какие-то конструкции, которые вставляются в эти пазы и фиксируются гайками....

Я даже начал их делать,но понял,что не понимаю,что в качестве обратки. Потому и забил. sad




С уважением
Артем Николаев

БабайДата: Вторник, 20.11.2018, 17:08 | Сообщение # 261
Подполковник
Группа: Мастера
Сообщений: 854
Награды: 3
Репутация: 130
Зарегистрировался: 11.07.2016
Статус: Offline




С уважением Кулишов Сергей!

NeoДата: Вторник, 20.11.2018, 17:10 | Сообщение # 262
Генералиссимус
Группа: Администраторы
Сообщений: 8357
Награды: 3
Репутация: 151
Зарегистрировался: 08.07.2016
Статус: Online
Вот круто,громадное спасибо! А откуда эта красота?



С уважением
Артем Николаев

БабайДата: Вторник, 20.11.2018, 17:14 | Сообщение # 263
Подполковник
Группа: Мастера
Сообщений: 854
Награды: 3
Репутация: 130
Зарегистрировался: 11.07.2016
Статус: Offline
Цитата Neo ()
Вот круто,громадное спасибо!

Не за что!

Цитата Neo ()
А откуда эта красота?

Один очень хороший человек помог, когда я ещё на панцере свой ромб мучил.


С уважением Кулишов Сергей!

NeoДата: Вторник, 20.11.2018, 17:22 | Сообщение # 264
Генералиссимус
Группа: Администраторы
Сообщений: 8357
Награды: 3
Репутация: 151
Зарегистрировался: 08.07.2016
Статус: Online
Очень здорово! Британцы большие выдумщики,конечно....
Я так понимаю, это вариантивно, можно цепь вешать как и на первом фото в посте 257.




С уважением
Артем Николаев

БабайДата: Вторник, 20.11.2018, 18:21 | Сообщение # 265
Подполковник
Группа: Мастера
Сообщений: 854
Награды: 3
Репутация: 130
Зарегистрировался: 11.07.2016
Статус: Offline
Цитата Neo ()
Я так понимаю, это вариантивно, можно цепь вешать как и на первом фото в посте 257.

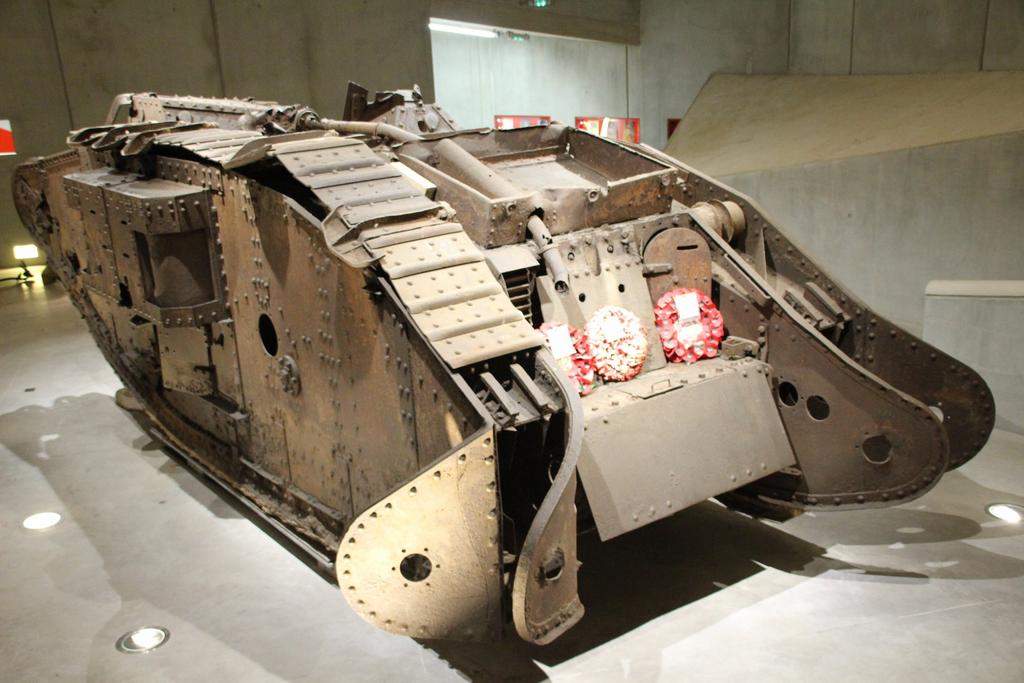

Думаю да, но я в своём ромбе ориентировался на это фото, здесь бревно висит так же как и на картинке:



С уважением Кулишов Сергей!

NeoДата: Четверг, 29.11.2018, 12:19 | Сообщение # 266
Генералиссимус
Группа: Администраторы
Сообщений: 8357
Награды: 3
Репутация: 151
Зарегистрировался: 08.07.2016
Статус: Online

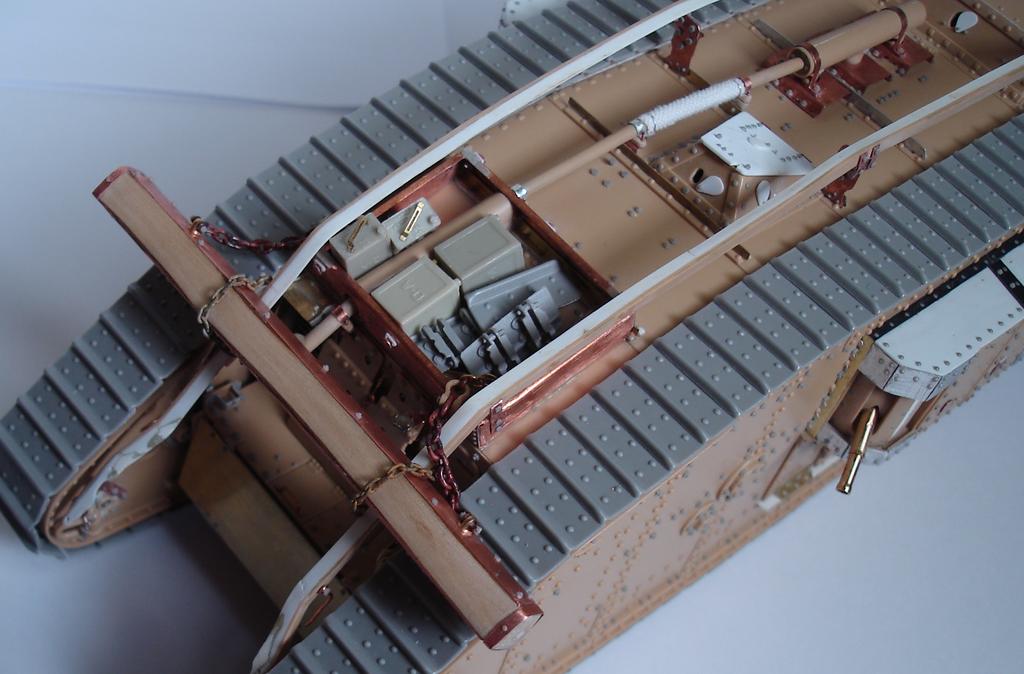

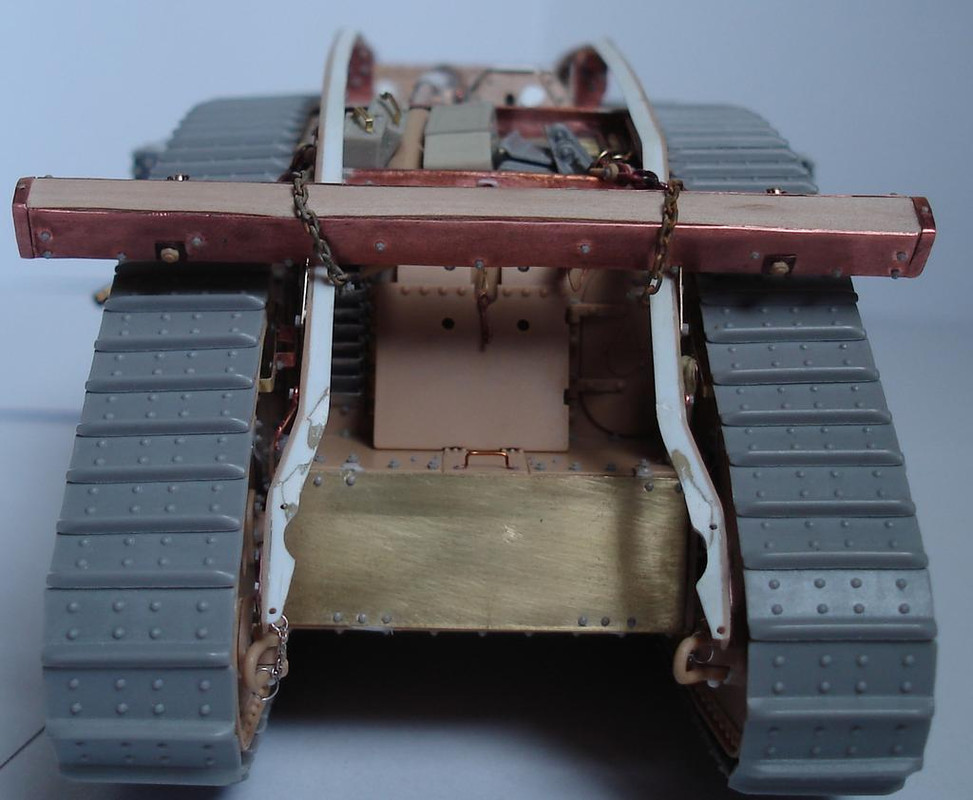

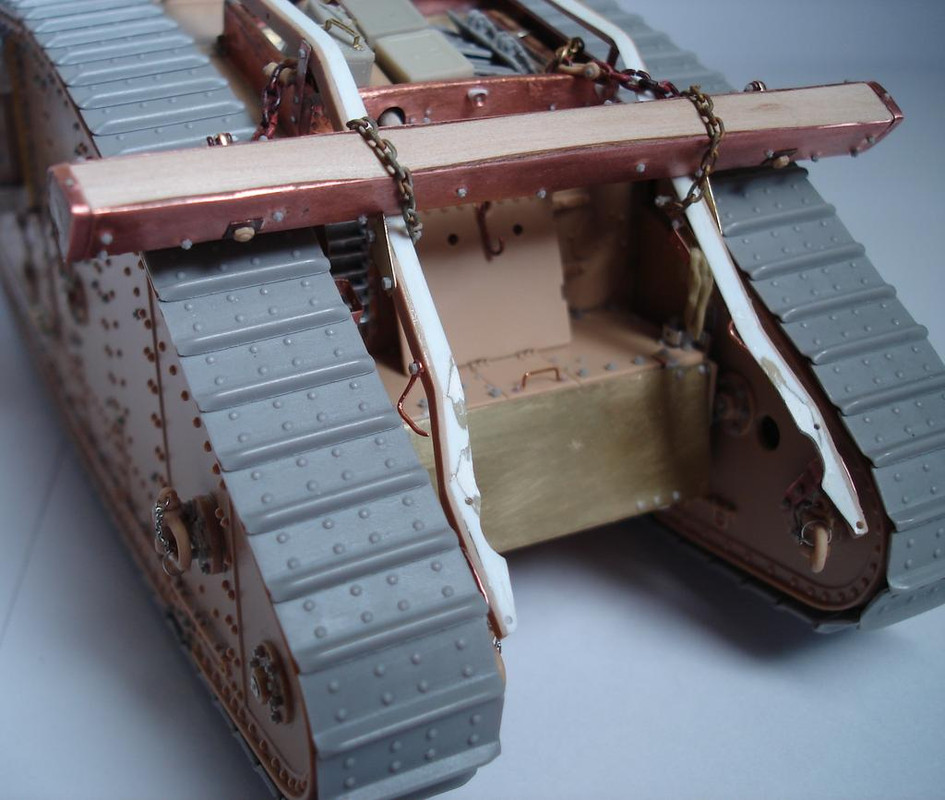

Осталось купить шпоры и проект по Марку можно считать завершенным. Есть мысли по финальной фотосессии. Хочу кое-что попробовать. Ну а пока промежуточные на мыльницу свою.
































Посвящаю свою работу подруге,которую потерял навсегда.




С уважением
Артем Николаев

vitalymozharowskiДата: Четверг, 29.11.2018, 12:31 | Сообщение # 267
Майор
Группа: Мастера
Сообщений: 709
Награды: 4
Репутация: 74
Зарегистрировался: 11.07.2016
Статус: Offline
Артём, как всегда up

Только посвящение грустное какое-то sad

salehДата: Четверг, 29.11.2018, 13:07 | Сообщение # 268
Генерал-майор
Группа: Мастера
Сообщений: 1129
Награды: 6
Репутация: 90
Зарегистрировался: 21.07.2016
Статус: Offline
Да, грустное посвящение.... Держись

Цитата Neo ()
Осталось купить шпоры

А почему изкоробочные не подошли? Я на них стенки сточил и ребра погнул и вроде как неплохо получилось.


С уважением, Андрей

NeoДата: Четверг, 29.11.2018, 13:30 | Сообщение # 269
Генералиссимус
Группа: Администраторы
Сообщений: 8357
Награды: 3
Репутация: 151
Зарегистрировался: 08.07.2016
Статус: Online
Спасибо други! ноябрь у меня вышел крайне нелицеприятный. Иногда такое случается, время лечит. weep

Цитата saleh ()
А почему изкоробочные не подошли? Я на них стенки сточил и ребра погнул и вроде как неплохо получилось.

Мне они показались неубедительными и плосковатыми. А там сложная форма была.






С уважением
Артем Николаев

СанычДата: Четверг, 29.11.2018, 19:27 | Сообщение # 270
Лейтенант
Группа: Мастера
Сообщений: 247
Награды: 0
Репутация: 12
Зарегистрировался: 17.08.2016
Статус: Offline
Круто...... вся эта мелочь дополняет модель, класс.....
