Су-1
| |
Loki | Дата: Воскресенье, 05.11.2017, 00:38 | Сообщение # 1 |
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline

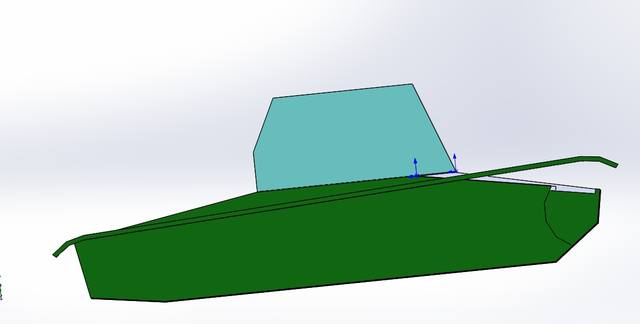

| Месяц назад, я понял что на дворе 21 век, а модели я делаю по старинке. В общем начал осваивать высокие технологии. 3 недели изучения SolidWorks и вот первый результат. С третьей попытки нарисовал корпус ХБшного Т-26.

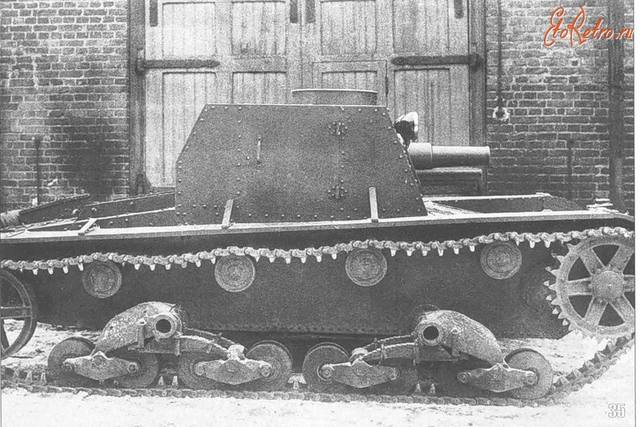

А потом нарисовал и остальное. Во всех источниках написано что рубка стоит вместо подбашенной коробки и других изменений не вносили, на вот на этом фото прекрасно видно, что рубка начинается в районе 1-й тележки.
Соответственно и нарисовал ВЛД и рубку.
|
|
| |
Neo | Дата: Воскресенье, 05.11.2017, 08:37 | Сообщение # 2 |
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
| Вот ты молодец! Я вот хотел, но так и не решился на освоения программы
С уважением Артем Николаев
|
|
| |
Loki | Дата: Вторник, 07.11.2017, 07:31 | Сообщение # 3 |
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline
| Цитата Neo ( ) Вот ты молодец! Я вот хотел, но так и не решился на освоения программы Спасибо. У меня это далеко не первая попытка работы с 3D. Пробовал и Макс и Компас, но как то не сраслось с ними. А вот Солид поприятнее. Начал размечать листы и метизы.
Добавлено (07.11.2017, 07:31) --------------------------------------------- Продолжаю рисовать.
|
|
| |
Neo | Дата: Вторник, 07.11.2017, 20:44 | Сообщение # 4 |
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
| А много на это времени уходит?
С уважением Артем Николаев
|
|
| |
bozic77 | Дата: Вторник, 07.11.2017, 22:42 | Сообщение # 5 |
Подполковник
Группа: Мастера
Сообщений: 605
Награды: 4
Репутация: 82
Зарегистрировался: 12.07.2016
Статус: Offline
| Вот молодец, я тоже хочу освоить такую прогу. Ну и с началом стройки.
С уважением Сергей!
|
|
| |
saleh | Дата: Среда, 08.11.2017, 00:37 | Сообщение # 6 |
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
| Цитата bozic77 ( ) я тоже хочу освоить такую прогу Там ничего сложного нет. Надо только руку набить. Есть свои заморочки и фишки, как в компасе, так и в солиде. НО если есть планы на 3d печать, то лучше в солиде делать - он поддерживает нужные форматы. В Компасе есть очень полезный инструмент создания разверток для штампованных деталей (в нашей субкультуре это фототравлением зовут ). Идеально подходит для жестяных работ. Напечатал, перевел на медь, вырезал, согнул как надо и спаял.
С уважением, Андрей
|
|
| |
Loki | Дата: Среда, 15.11.2017, 08:41 | Сообщение # 7 |
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline
| Цитата Neo ( ) А много на это времени уходит? Полностью рубку со всей расшивкой листов и разметкой метизов сделал часа за 4.
Цитата bozic77 ( ) Вот молодец, я тоже хочу освоить такую прогу. Спасибо. Для меня самое трудное было это сидеть и повторять всё что делается в видеоуроке. Но за 3 недели, по часу в день, освоил на минимальном уровне. Ну а дальше, как правильно сказал тов.saleh,
Цитата saleh ( ) Надо только руку набить. Кстати развёртки деталей вполне можно и в Солиде делать. Есть там развёртка листовой модели.
Добавлено (15.11.2017, 08:41) --------------------------------------------- Нашёл одну ма-а-аленькую ошибку из-за которой пришлось перерисовать корпус и ВЛД. Вроде с метизами не напутал, завтра отправлю на выращивание, чтобы проверить сопряжение с корпусом. Болты на ВЛД 0,5 и 0,6.
Вот склеротик, я забыл фото прототипа выложить. Так вот они.
Сообщение отредактировал Loki - Среда, 15.11.2017, 08:43 |
|
| |
Tolkalin | Дата: Среда, 15.11.2017, 13:11 | Сообщение # 8 |
Лейтенант
Группа: Мастера
Сообщений: 261
Награды: 1
Репутация: 13
Зарегистрировался: 18.07.2016
Статус: Offline
| А в какой версии SolidWorks ваяете?
С уважением, Андрей.
|
|
| |
Neo | Дата: Среда, 15.11.2017, 14:32 | Сообщение # 9 |
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
| Что-то в первый раз вижу такую машину. АТ-1 хорошо помню, триплекс....,а есть что почитать по ней?
С уважением Артем Николаев
|
|
| |
Loki | Дата: Среда, 15.11.2017, 15:39 | Сообщение # 10 |
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline
| Tolkalin, 13-й
Цитата Neo ( ) Что-то в первый раз вижу такую машину. АТ-1 хорошо помню, триплекс....,а есть что почитать по ней? Если не ошибаюсь, Коломиец в своей книге о ней пишет. В поиске набивай "Су-1 сау",везде инфа из одного источника. Фактически слово в слово повторяют.
|
|
| |
Tolkalin | Дата: Среда, 15.11.2017, 16:28 | Сообщение # 11 |
Лейтенант
Группа: Мастера
Сообщений: 261
Награды: 1
Репутация: 13
Зарегистрировался: 18.07.2016
Статус: Offline
| Сейчас вроде как уже SolidWorks 2018 есть. 64 бит.
С уважением, Андрей.
|
|
| |
Hart | Дата: Среда, 15.11.2017, 19:01 | Сообщение # 12 |
Полковник
Группа: Мастера
Сообщений: 2427
Награды: 7
Репутация: 349
Зарегистрировался: 13.07.2016
Статус: Offline
| Главное не скачать, главное понять и уметь. А вот с этим, как раз вопрос.
"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).
|
|
| |
andreiali | Дата: Среда, 15.11.2017, 23:54 | Сообщение # 13 |
Генерал-майор
Группа: Мастера
Сообщений: 3778
Награды: 8
Репутация: 263
Зарегистрировался: 12.07.2016
Статус: Offline
| ну вот, я свой свисток доделал, теперь займусь 26ым
|
|
| |
Loki | Дата: Пятница, 17.11.2017, 08:30 | Сообщение # 14 |
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline
| Цитата Tolkalin ( ) Сейчас вроде как уже SolidWorks 2018 есть. 64 бит. Я учил 13/64 по видеоурокам 11-го. Разница есть. Некоторые моменты гуглил. 18-й от 11-го наверняка очень сильно отличается. Так зачем мне совсем новая версия, если функционала старой хватает с лихвой?
Цитата andreiali ( ) ну вот, я свой свисток доделал, теперь займусь 26ым Давно пора, Дима уже в малярку свой загнал.Добавлено (17.11.2017, 08:30) --------------------------------------------- По закону подлости на принтере навернулся лазер . Теперь пару недель ждать. А пока продолжаю художества. Что про высоту рубки и размеры комбашни думаете?
|
|
| |
andreiali | Дата: Пятница, 17.11.2017, 18:59 | Сообщение # 15 |
Генерал-майор
Группа: Мастера
Сообщений: 3778
Награды: 8
Репутация: 263
Зарегистрировался: 12.07.2016
Статус: Offline
| За высоту не знаю,но в диаметре велика,визуально
|
|
| |
|
