Матильда Тамия 300
|
|
Модуль | Дата: Суббота, 20.11.2021, 21:30 | Сообщение # 1 |
Сержант
Группа: Мастера
Сообщений: 190
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
| Доброго времени суток! Не собирался начинать блог, но немного запутавшись в выборе варианта и модификациях решился на это шаг. Модель на данный момент выглядит так, я лишь подправил результаты рукоприкладства предыдущего хозяина, хотя не все.
![](https://i.postimg.cc/R0CL3Vz1/DSCN3881.jpg)
![](https://i.postimg.cc/85RpqDj3/DSCN3882.jpg) Тамия и так дала солянку, но предыдущий хозяин добавил ещё. Поэтому прошу помощи в выборе прототипа, сам склоняюсь в постройке к варианту представленному в музее Worthington Tank Park, Borden, Ontario. http://svsm.org/gallery/matilda
Другими словами пытаюсь построить вариант MkII Matilda MkII, я думаю это ближе всего. Во-первых, наличие поддерживающих катков. Во-вторых, высокая комбашенка. В-третьих, срезанный предыдущим владельцем прилив под откидным лючком мехвода.
![](https://i.postimg.cc/wMF6jV5Q/DSCN3879.jpg) Плюс наличие решёток в люках. В четвертых, петли на бортовых экранах ранние. Из минусов, вырезы в передней части крыльев, маска пушки(пока не разобрался), может что-то ещё? Впервые здесь применил продукцию ЭВМ в виде винтов впотай!
![](https://i.postimg.cc/tgG5NQVJ/DSCN3869.jpg) Плюс добавил расшивку.
![](https://i.postimg.cc/QNYJnWWR/DSCN3871.jpg) Без МС тоже не обошлось.
![](https://i.postimg.cc/wBPsQDrV/DSCN3877.jpg) Вот такая ...бяда
|
|
| |
Neo | Дата: Понедельник, 22.11.2021, 09:54 | Сообщение # 2 |
![Neo](/avatar/30/965734.jpg) Генералиссимус
Группа: Администраторы
Сообщений: 10029
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
| Также приобрел винты ЭВМ. Пока не применял,но очень достойно. Rochm выпустит шлицевые винты с цилиндрической головкой. Так что темы вскоре будет закрыта. В целом основные моменты указаны. Остальное есть смысл доделывать по прототипу.
С уважением Артем Николаев
|
|
| |
Модуль | Дата: Вторник, 30.11.2021, 23:56 | Сообщение # 3 |
Сержант
Группа: Мастера
Сообщений: 190
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline

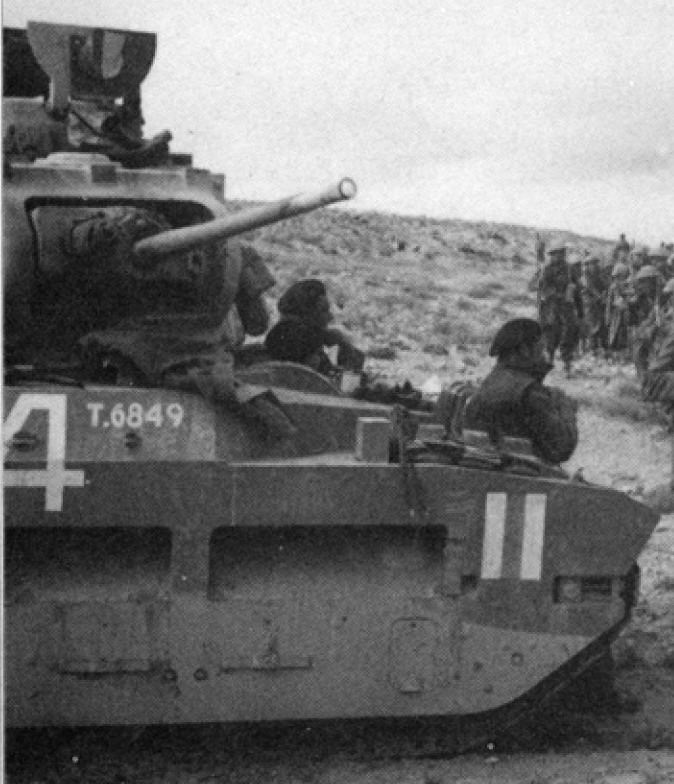

| Вроде как определился с прототипом. Где-то читал(повторно не смог найти), что DEFIANCE (дан в деках Тамии) не соответствует МкIII/IV. Решил поискать фото данного варианта, нашлось два фото(может ещё есть?). Вроде близок к моему варианту, как собственно и Фантом.
![](https://i.postimg.cc/br3NqryH/12510264-818025488327245-9083279392430952652-n.jpg)
bmp картинки Непосредственно по модели: зашил ниши над гусеницами
![](https://i.postimg.cc/gJxdRpWm/DSCN3893.jpg) снёс буксирные крюки с задней части танка, будем делать ранние, также решил попробовать воспроизвести "отбортовку" в верхней части кормовой детали.
![](https://i.postimg.cc/qv2dpgvf/DSCN3874.jpg) нанёс шлицы на клёпку сделав их винтами со сферической шляпкой плюс подправил петли(но это не заметно почти)
![](https://i.postimg.cc/hvxBy0vY/DSCN3892.jpg) Нашёл ещё один плюс моего варианта - это ранний ствол орудия.
![](https://i.postimg.cc/JnjyJjm1/DSCN3895.jpg) Минус - надо делать корзину в задней части корпуса да ещё её чем-то наполнить? P.S. Просьба к тем кто собирал данный агрегат, может у кого осталась высокая комбашенка с люками, у меня её несколько испортили, я бы приобрёл!!!
|
|
| |
Neo | Дата: Пятница, 03.12.2021, 20:53 | Сообщение # 4 |
![Neo](/avatar/30/965734.jpg) Генералиссимус
Группа: Администраторы
Сообщений: 10029
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
| А что за сомнения с корзиной? Я в бытность на Кромвеле пустую оставил.
С уважением Артем Николаев
|
|
| |
Модуль | Дата: Пятница, 03.12.2021, 22:17 | Сообщение # 5 |
Сержант
Группа: Мастера
Сообщений: 190
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
| Есть мнение, что это тоже мой вариант. Хотелось бы поближе к оригиналу.
фото на форум
|
|
| |
Модуль | Дата: Суббота, 11.12.2021, 22:31 | Сообщение # 6 |
Сержант
Группа: Мастера
Сообщений: 190
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
| Доброго времени суток всем! Немного из проделанного: сделал ранние буксирные крюки, местами успев снабдить крепежом
![](https://i.postimg.cc/yNCwFP13/DSCN3905.jpg)
![](https://i.postimg.cc/xdvbVXgt/DSCN3903.jpg) изготовил спиленную предыдущим хозяином бронировку перископа
![](https://i.postimg.cc/pLmPjrSk/DSCN3902.jpg) заделал отверстия крепления фар(они не на своём месте были, будем перемещать), снабдил петли люков крепежом, при попытке доработать ограничитель открывания люка удалось испортить его, срезал оный, делаем новый
![](https://i.postimg.cc/d160BXj9/DSCN3904.jpg) подправил форму надмоторной плиты в месте бокового крепежа(по ребру образованным поверхностями хорошо видно), на фото до и после(там по хорошему ещё надо кое-что исправлять, но на подсобранной модели сделать это проблематично)
![](https://i.postimg.cc/4dbLyvbM/DSCN3898.jpg)
![](https://i.postimg.cc/FH5rXNzK/DSCN3897.jpg) Как-то так пока.
|
|
| |
Neo | Дата: Вторник, 14.12.2021, 16:02 | Сообщение # 7 |
![Neo](/avatar/30/965734.jpg) Генералиссимус
Группа: Администраторы
Сообщений: 10029
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
| Красиво,аккуратно. Но фото хотелось бы чуть получше. Мелочевку хочется поразглядывать, но ББ на фото просто в дико желтом спектре.
С уважением Артем Николаев
|
|
| |
Модуль | Дата: Пятница, 28.01.2022, 00:09 | Сообщение # 8 |
Сержант
Группа: Мастера
Сообщений: 190
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
| Доброго времени суток всем! Приподниму тему малость мелкими доработками "тяжёленького" танка. Постарался сделать фото получше. Начал доработку родных ограничителей открывания люков в передней части корпуса неудачно(сломал один из них), в итоге изготовил из латуни и приклепал как полагается МС.
![](https://i.postimg.cc/yxgZgbvM/IMG-20220127-221935.jpg)
![](https://i.postimg.cc/g0MFtzWP/IMG-20220127-221810.jpg) Далее по быстрому хотел изготовить, м-м-м, детали непонятного для меня назначения, решив взять их из набора Вояджера, но посмотрев на оригинал, осознал полное несоответствие травла. В итоге самопал.
![](https://i.postimg.cc/5077LgCB/IMG-3575.jpg)
![](https://i.postimg.cc/T34JtF44/IMG-20220127-221855.jpg)
![](https://i.postimg.cc/Vs7QWB8H/IMG-20220127-221916.jpg) Заодно начал убирать рёбра находящиеся по периметру воздухозаборников(судя по всему на ранних версиях их не было). Пытаюсь разобраться с расположением инструмента и его крепежа на ранней версии.
![](https://i.postimg.cc/zB2kQfpK/IMG-20220127-221823.jpg)
![](https://i.postimg.cc/MK796zG2/IMG-20220127-221844.jpg) Т.к. по комбашенке отклика так и не было, то срезал её и на токарном станке облагородил(фото будет позже) плюс начал ляпать пенал.
image share
![](https://i.postimg.cc/zDW58RZd/IMG-20220127-221729.jpg) В передней части добавил Вояджера и изготовил испорченную бронировку перископа.
|
|
| |
Hannibal | Дата: Пятница, 28.01.2022, 12:40 | Сообщение # 9 |
![Hannibal](/avatar/94/446997.jpg) Полковник
Группа: Администраторы
Сообщений: 1577
Награды: 1
Репутация: 41
Зарегистрировался: 12.07.2016
Статус: Offline
| Цитата Модуль ( ![Ссылка на цитируемый текст](/ForumIcons/lastpost.gif) ) Далее по быстрому хотел изготовить, м-м-м, детали непонятного для меня назначения Упоры для крышек МТО, в видео "В командирской рубке" от Николас "Вождь" Моран наглядно показано.
С уважением, Сергей
|
|
| |
Neo | Дата: Четверг, 03.02.2022, 12:29 | Сообщение # 10 |
![Neo](/avatar/30/965734.jpg) Генералиссимус
Группа: Администраторы
Сообщений: 10029
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
| Хорошие точечные доработки
С уважением Артем Николаев
|
|
| |
