Т-55. Чехословакия. 1968 год.
DmitryShavrinДата: Воскресенье, 18.08.2019, 14:27 | Сообщение # 46
Полковник
Группа: Мастера
Сообщений: 1186
Награды: 6
Репутация: 106
Зарегистрировался: 12.07.2016
Статус: Offline
Закончил работы по кормовой части модели.

















БабайДата: Воскресенье, 18.08.2019, 16:35 | Сообщение # 47
Подполковник
Группа: Мастера
Сообщений: 859
Награды: 3
Репутация: 130
Зарегистрировался: 11.07.2016
Статус: Offline
Дмитрий, получается башмаки крепились через бревно насквозь длинным штырём?

С уважением Кулишов Сергей!

DmitryShavrinДата: Воскресенье, 18.08.2019, 17:29 | Сообщение # 48
Полковник
Группа: Мастера
Сообщений: 1186
Награды: 6
Репутация: 106
Зарегистрировался: 12.07.2016
Статус: Offline
Судя по всему, да... Но, скорее всего, было еще крепление к кронштейнам бочек (его не видно за упорами).

NeoДата: Понедельник, 19.08.2019, 08:54 | Сообщение # 49
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
Дмитрий,как всегда внушает..... cry



С уважением
Артем Николаев

ДокторДата: Понедельник, 19.08.2019, 14:58 | Сообщение # 50
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Отлично! Приятно смотреть, хорошие и информативные фотографии.

С уважением, Александр.

DmitryShavrinДата: Понедельник, 19.08.2019, 17:51 | Сообщение # 51
Полковник
Группа: Мастера
Сообщений: 1186
Награды: 6
Репутация: 106
Зарегистрировался: 12.07.2016
Статус: Offline
Коллеги, большое спасибо!

ppvДата: Понедельник, 19.08.2019, 19:11 | Сообщение # 52
Сержант
Группа: Мастера
Сообщений: 139
Награды: 1
Репутация: 15
Зарегистрировался: 20.02.2017
Статус: Offline
Цитата Бабай ()
получается башмаки крепились через бревно насквозь длинным штырём?


Ни в коем случае! Бревно отдельно, башмаки отдельно. Танкисты умеют укладывать ЗИП компактно и так, чтоб доставая одно, не тревожить другое. Качество армейских фото не самое лучшее, но по всему башмаки закреплены к кронштейнам для бочек. И крепление не может быть хитрым и сложным. Там скорее всего всё просто до безобразия...

С уважением.
Делаю, как умею

DmitryShavrinДата: Понедельник, 19.08.2019, 19:31 | Сообщение # 53
Полковник
Группа: Мастера
Сообщений: 1186
Награды: 6
Репутация: 106
Зарегистрировался: 12.07.2016
Статус: Offline
Думаю, что притягивались проволокой, пропущенной через этот самый штифт, на котором сидят эти "башмаки" и прикручивались к кронштейнам бочек.
Цитата ppv ()
Танкисты умеют укладывать ЗИП компактно и так, чтоб доставая одно, не тревожить другое.


В данном случае, как ни крути, а снять бревно, не снимая стопоры никак не получится... элементы фиксации лент крепления бревна полностью закрыты "башмаками"... Так что, думаю, этот способ крепления стопоров вполне допускает их стяжку с бревном (вкупе с притяжкой к кронштейнам бочек) - все закрепится достаточно прочно и надежно, учитывая тряску при движении танка...


Сообщение отредактировал DmitryShavrin - Понедельник, 19.08.2019, 19:33

ppvДата: Понедельник, 19.08.2019, 19:46 | Сообщение # 54
Сержант
Группа: Мастера
Сообщений: 139
Награды: 1
Репутация: 15
Зарегистрировался: 20.02.2017
Статус: Offline
Цитата DmitryShavrin ()
Так что, думаю, этот способ крепления стопоров вполне допускает их стяжку с бревном (вкупе с притяжкой к кронштейнам бочек) - все закрепится достаточно прочно и надежно, учитывая тряску при движении танка...


Ни в коем случае! Если нужно будет бревно на марше, то танкистам крутить сначала башмаки?:)
Башмаки крепятся к каким-то самодельным приспособам, установленным между кронштейнов бочек. Благо в этих кронштейнах дырок наверчено в достаточном количестве...
К примеру ваш вариант... Между парой кронштейнов бочек вставляется заранее заготовленный уголок нужной длинны. К торцам уголка так же заранее привариваются гайки. Через отверстия в кронштейне бочки с помощью приваренных гаек уголок крепится выше бревна. В уголке по центру просверлено отверстие, в которое вставляется шпилька нужной длинны с резьбой на обоих концах. На эту шпильку башмаки и нанизываются. Шпилька гайками (через шайбу) крепится к уголку. Всё, пакет собран. При необходимости его убрать (использование башмаков по назначению) вся эта конструкция разбирается и укладывается к примеру за орудийный ЗИП. Там она не потеряется и ни кому не мешает. В случае необходимости использовать бревно пакет башмаков остаётся выше и тоже не трогается...

nearest bp gas

exotic male baby names

woodforest bank locations near me

С уважением.
Делаю, как умею


Сообщение отредактировал ppv - Понедельник, 19.08.2019, 19:47

БабайДата: Понедельник, 19.08.2019, 21:37 | Сообщение # 55
Подполковник
Группа: Мастера
Сообщений: 859
Награды: 3
Репутация: 130
Зарегистрировался: 11.07.2016
Статус: Offline
Цитата ppv ()
К примеру ваш вариант... Между парой кронштейнов бочек вставляется заранее заготовленный уголок нужной длинны. К торцам уголка так же заранее привариваются гайки. Через отверстия в кронштейне бочки с помощью приваренных гаек уголок крепится выше бревна. В уголке по центру просверлено отверстие, в которое вставляется шпилька нужной длинны с резьбой на обоих концах. На эту шпильку башмаки и нанизываются. Шпилька гайками (через шайбу) крепится к уголку. Всё, пакет собран. При необходимости его убрать (использование башмаков по назначению) вся эта конструкция разбирается и укладывается к примеру за орудийный ЗИП. Там она не потеряется и ни кому не мешает. В случае необходимости использовать бревно пакет башмаков остаётся выше и тоже не трогается...


Павел, не плохо бы как то наглядно это показать, может нарисуете хотя бы, что бы более понятно было.


С уважением Кулишов Сергей!

DmitryShavrinДата: Понедельник, 19.08.2019, 22:29 | Сообщение # 56
Полковник
Группа: Мастера
Сообщений: 1186
Награды: 6
Репутация: 106
Зарегистрировался: 12.07.2016
Статус: Offline
Павел, спорить не буду....)))) Тем более, что предположить вариантов крепления можно несколько...
Но... Вы прекрасно знаете, что чтобы снять бревно с кронштейнов, нужно ослабить затяжную гайку и скинуть верхнюю часть часть крепежной полосы. При установленных "башмаках" подлезть туда крайне сложно.... если не сказать - невозможно....
Ну, ладно.... как поставил - так поставил...))) Переделывать все равно не буду...)))

Другой вопрос...
Как считаете - не нужно чуть подточить зубья звездочки - чуть уменьшить их длину, чтобы не залезали на крайний задний каток?



Сообщение отредактировал DmitryShavrin - Понедельник, 19.08.2019, 22:36

ppvДата: Понедельник, 19.08.2019, 23:23 | Сообщение # 57
Сержант
Группа: Мастера
Сообщений: 139
Награды: 1
Репутация: 15
Зарегистрировался: 20.02.2017
Статус: Offline
Цитата DmitryShavrin ()
Вы прекрасно знаете, что чтобы снять бревно с кронштейнов, нужно ослабить затяжную гайку и скинуть верхнюю часть часть крепежной полосы.


Я прекрасно знаю, что если надо снять, то хоть зубами грызи, но сними! Ни кто не запрещает при ограничении доступа к верхнему креплению разобрать нижнее. Просто открутить гайку и выбить болт... Вариантов исполнения крепления башмаков действительно может быть много. Мы это и наблюдаем на фотографиях. Тут уж кто во что горазд, у кого на что фантазии и возможностей... Но закрывать одно другим ни кто не будет. Тем более бревно может понадобиться чаще, чем башмаки... Это уже мой личный танковый опыт...

Цитата DmitryShavrin ()
Как считаете - не нужно чуть подточить зубья звездочки - чуть уменьшить их длину, чтобы не залезали на крайний задний каток?

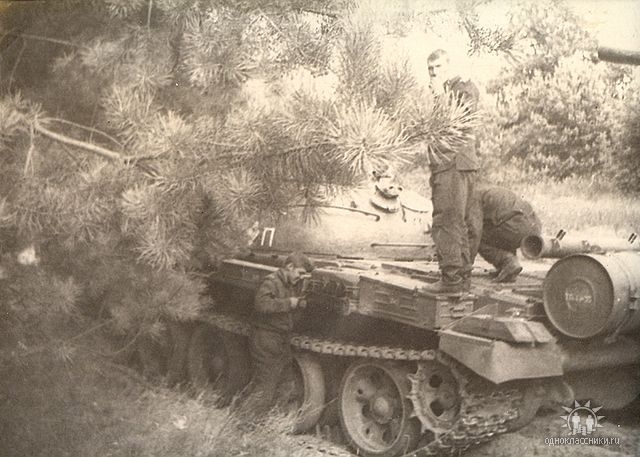

Думаете на настоящих лучше?..:)



upload image by url

С уважением.
Делаю, как умею


Сообщение отредактировал ppv - Понедельник, 19.08.2019, 23:55

ppvДата: Понедельник, 19.08.2019, 23:52 | Сообщение # 58
Сержант
Группа: Мастера
Сообщений: 139
Награды: 1
Репутация: 15
Зарегистрировался: 20.02.2017
Статус: Offline
Цитата Бабай ()
Павел, не плохо бы как то наглядно это показать, может нарисуете хотя бы, что бы более понятно было


Вариант крепления у Дмитрия я представляю так... Эту конструкцию надо как-то воткнуть между двух кронштейнов бочки...

wells fargo bank near by me

Тут шпильки закреплены прямо к кронштейнам бочек

pics upload

У нас было проще



И вот ни как не пойму, зачем на Т-55 четыре больших башмака, если просветов под них на танке всего два?..

С уважением.
Делаю, как умею

БабайДата: Вторник, 20.08.2019, 00:08 | Сообщение # 59
Подполковник
Группа: Мастера
Сообщений: 859
Награды: 3
Репутация: 130
Зарегистрировался: 11.07.2016
Статус: Offline
Павел, спасибо за рисунок и фото, теперь более менее понятно.

С уважением Кулишов Сергей!

DmitryShavrinДата: Вторник, 20.08.2019, 00:32 | Сообщение # 60
Полковник
Группа: Мастера
Сообщений: 1186
Награды: 6
Репутация: 106
Зарегистрировался: 12.07.2016
Статус: Offline
Цитата ppv ()
И вот ни как не пойму, зачем на Т-55 четыре больших башмака, если просветов под них на танке всего два?..

По две штуки в каждый просвет - на каждую половинку катка...
