Т-28
Александр62Дата: Среда, 03.04.2019, 12:14 | Сообщение # 31
Сержант
Группа: Мастера
Сообщений: 20
Награды: 0
Репутация: 17
Зарегистрировался: 12.07.2016
Статус: Offline
С конической башней машины две разные. У той что на параде перед механиком водителем приварена защита и есть остатки на башне от поручневой башни. А на подбитом ничего этого нет
Прикрепления: 9941745.jpg (100.8 Kb) · 9337030.jpg (49.8 Kb) · 1195816.jpg (66.8 Kb)

coast70Дата: Среда, 03.04.2019, 14:36 | Сообщение # 32
Полковник
Группа: Мастера
Сообщений: 866
Награды: 2
Репутация: 96
Зарегистрировался: 11.07.2016
Статус: Offline
Есть ещё фото одного (но может это просто кажется и на фото Т-28Э?)
Прикрепления: 9126555.jpg (48.2 Kb)


Сообщение отредактировал coast70 - Среда, 03.04.2019, 14:41

bozic77Дата: Среда, 03.04.2019, 15:37 | Сообщение # 33
Подполковник
Группа: Мастера
Сообщений: 605
Награды: 4
Репутация: 82
Зарегистрировался: 12.07.2016
Статус: Offline
Вадим привет, то все потом сейчас надо по подвеске закончить начатое.

С уважением Сергей!

LokiДата: Среда, 03.04.2019, 16:05 | Сообщение # 34
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline
Вроде где то проскакивало что коническая башня от Звезды тоже будет.

NeoДата: Среда, 03.04.2019, 16:27 | Сообщение # 35
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline

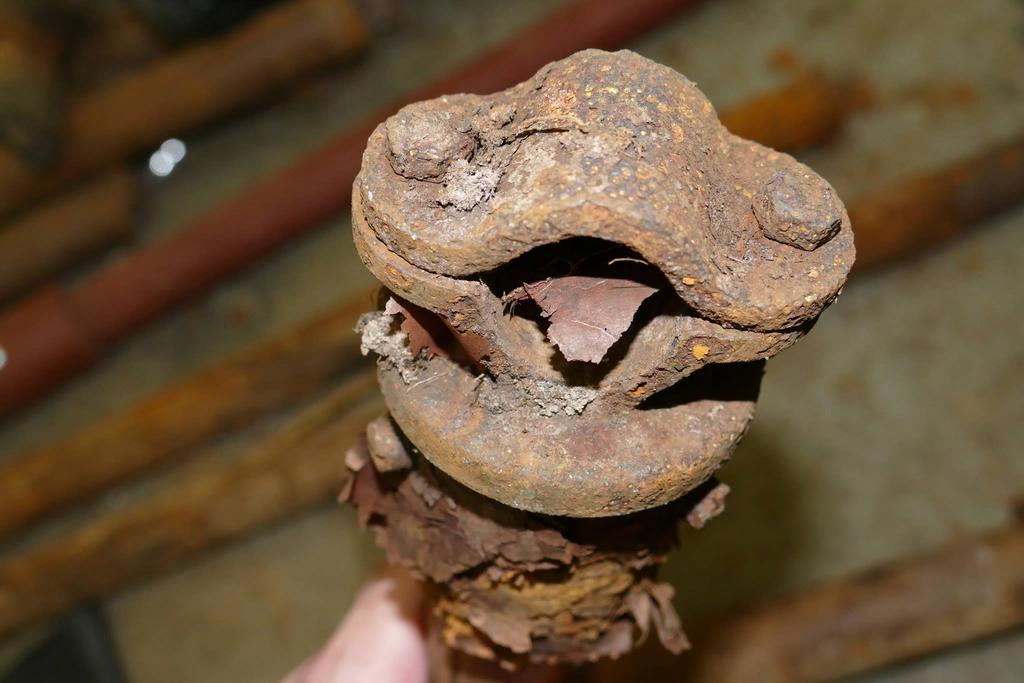

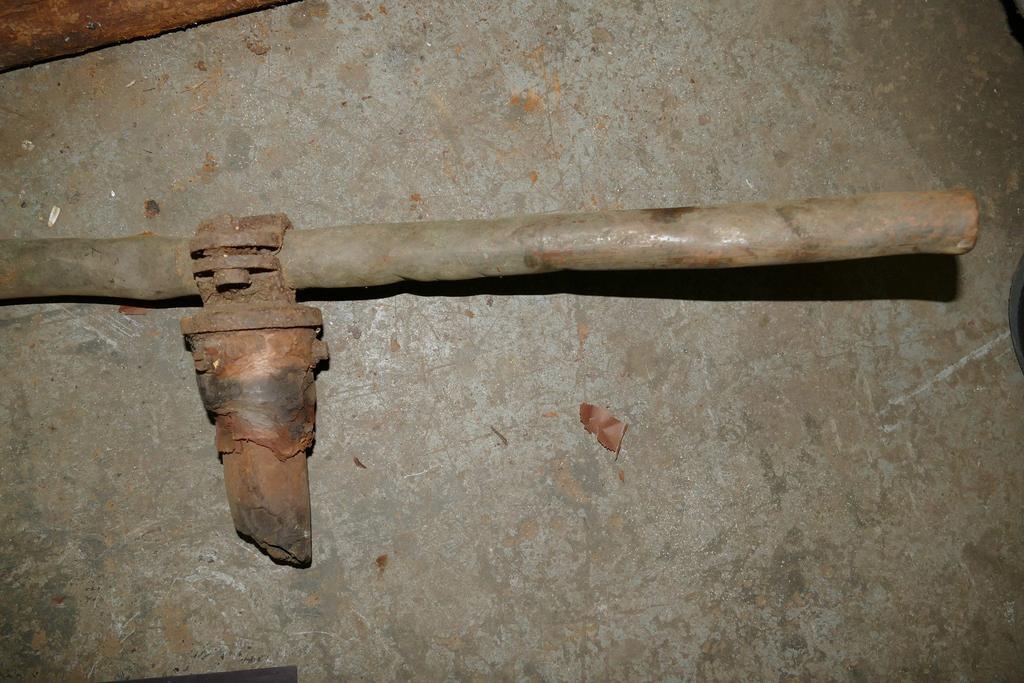

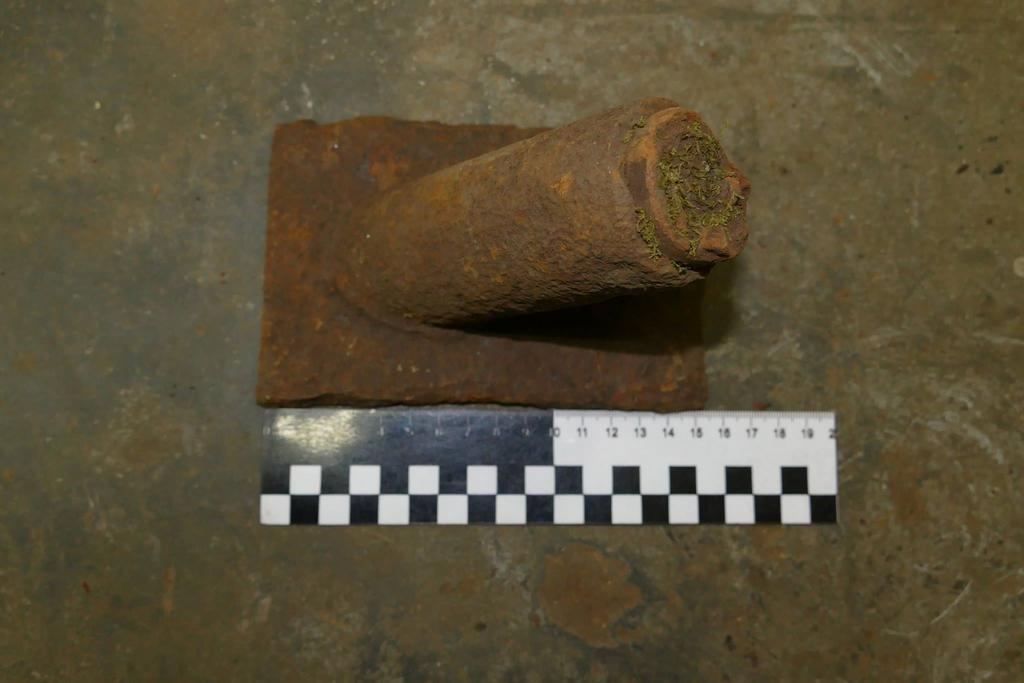

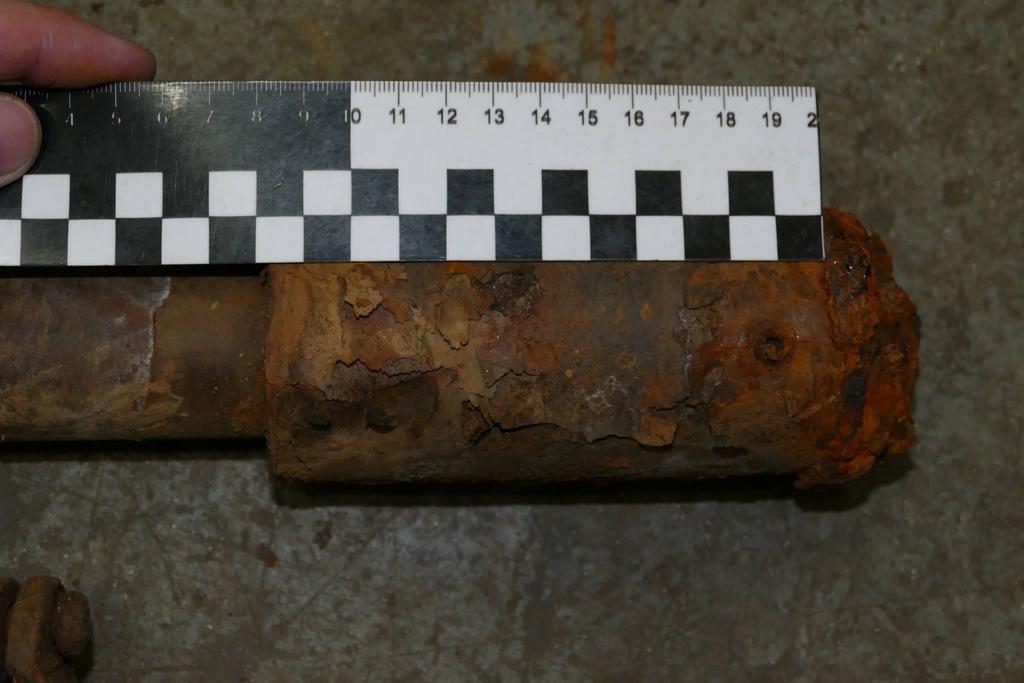

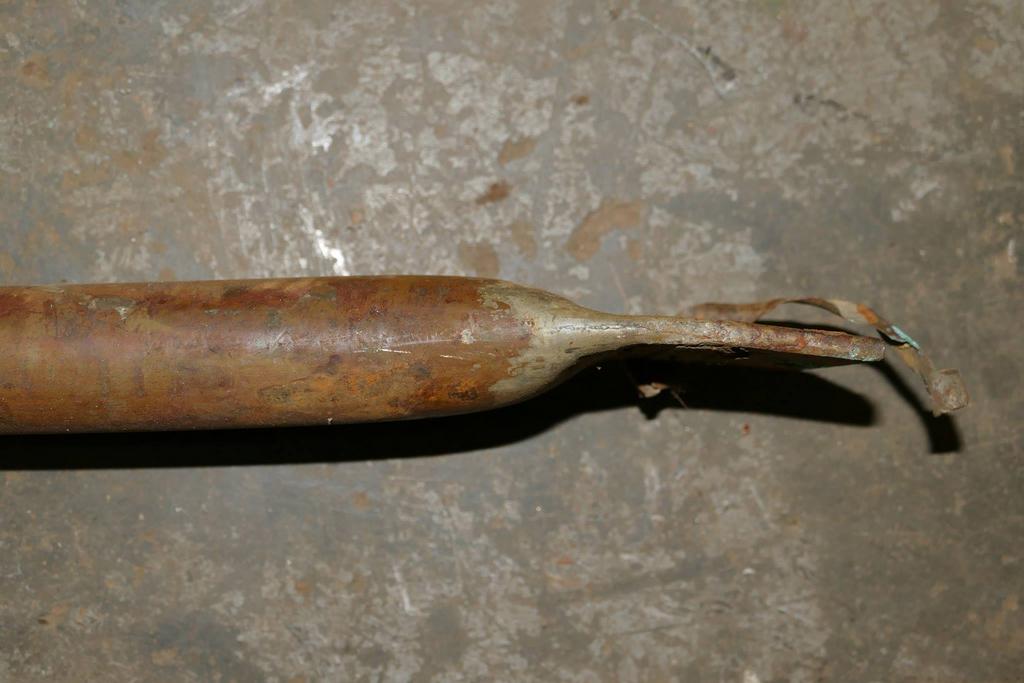

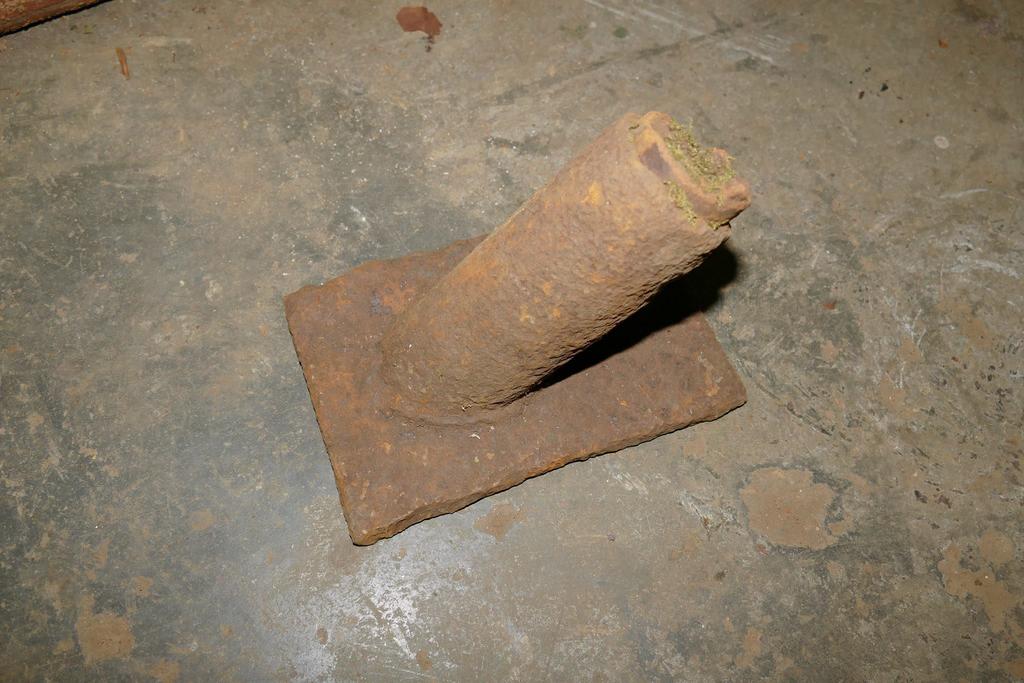

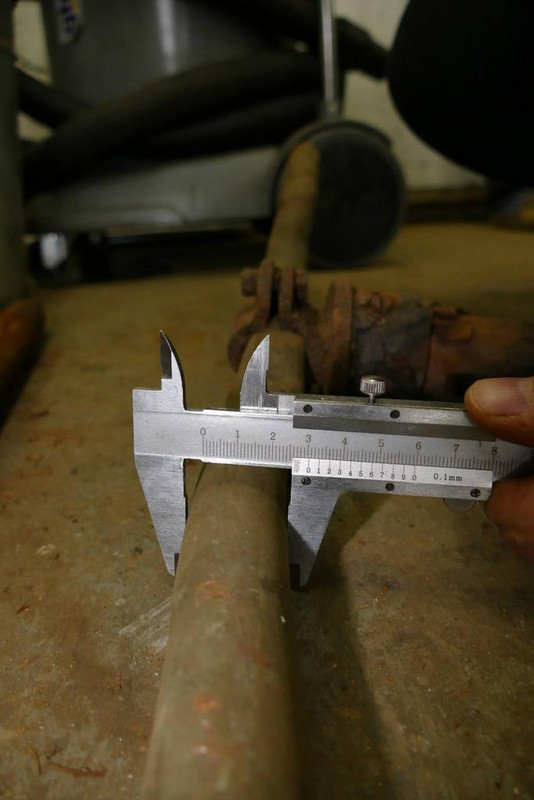

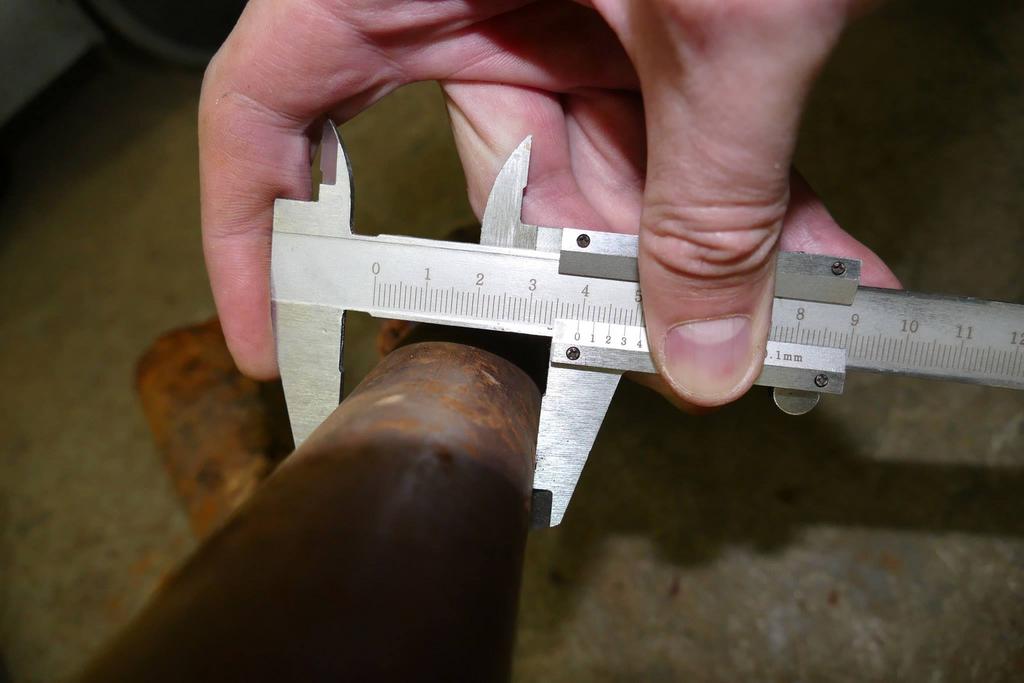

Снова бесценные фото от Юрия Пашолока! Низкий поклон.











































С уважением
Артем Николаев

LokiДата: Четверг, 04.04.2019, 08:01 | Сообщение # 36
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline

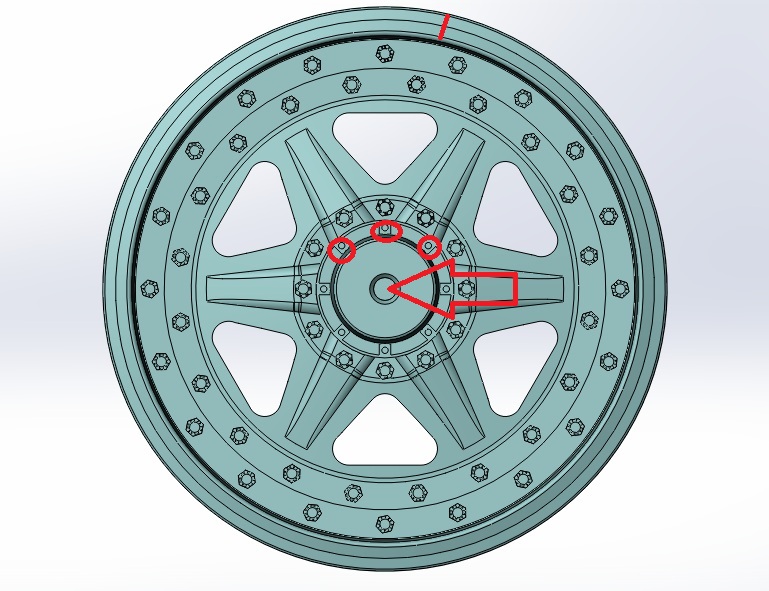

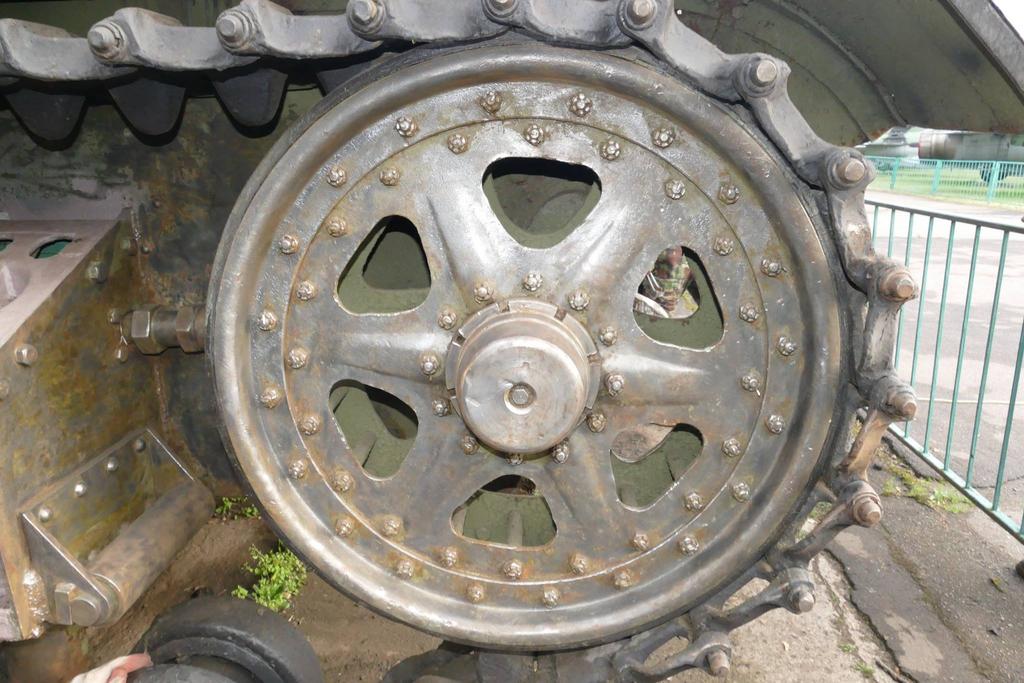

Вот так сейчас выглядит ленивец. Какие замечания будут?




NeoДата: Четверг, 04.04.2019, 09:51 | Сообщение # 37
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline


Не вижу маленьких болтов в выемках
По центру в отверстии утопленный болт
Обод диска мне видится шире.





С уважением
Артем Николаев

NeoДата: Четверг, 04.04.2019, 09:54 | Сообщение # 38
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
Еще не совсем понятна тонкая линия.
Лучи заходят слишком далеко, соответсвенно отверстия треугольные имеют другую форму и размер.





С уважением
Артем Николаев

don_salluste_IIДата: Четверг, 04.04.2019, 10:03 | Сообщение # 39
Подполковник
Группа: Мастера
Сообщений: 911
Награды: 2
Репутация: 54
Зарегистрировался: 02.11.2018
Статус: Offline
Мне вот видится, что скругление ребра должно быть бОльшим радиусом
Радиус скруглений на "треугольниках" окон имхо мал.

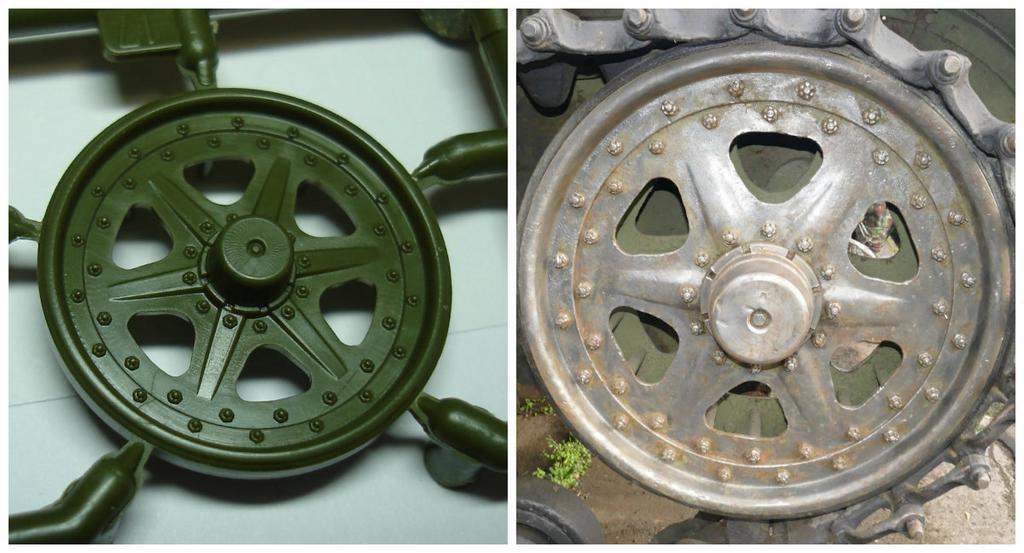

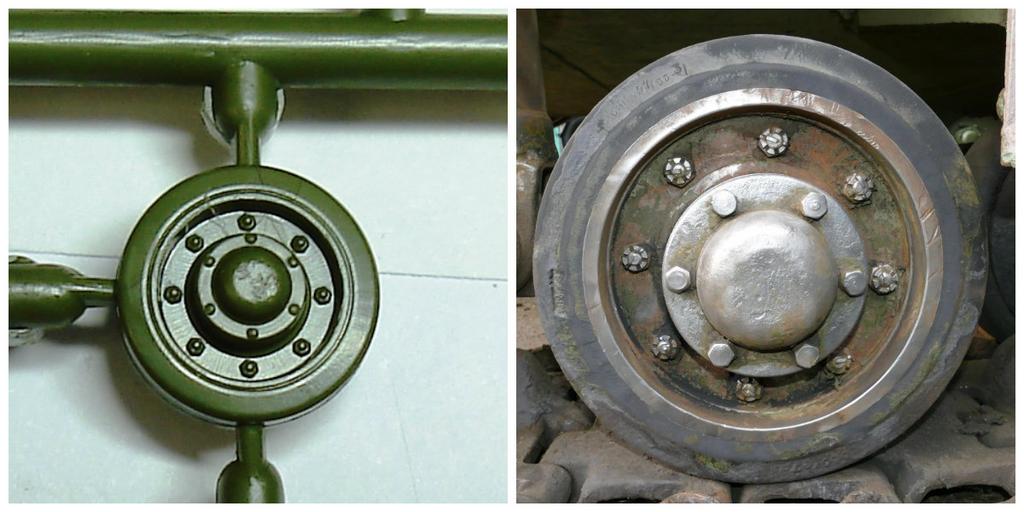

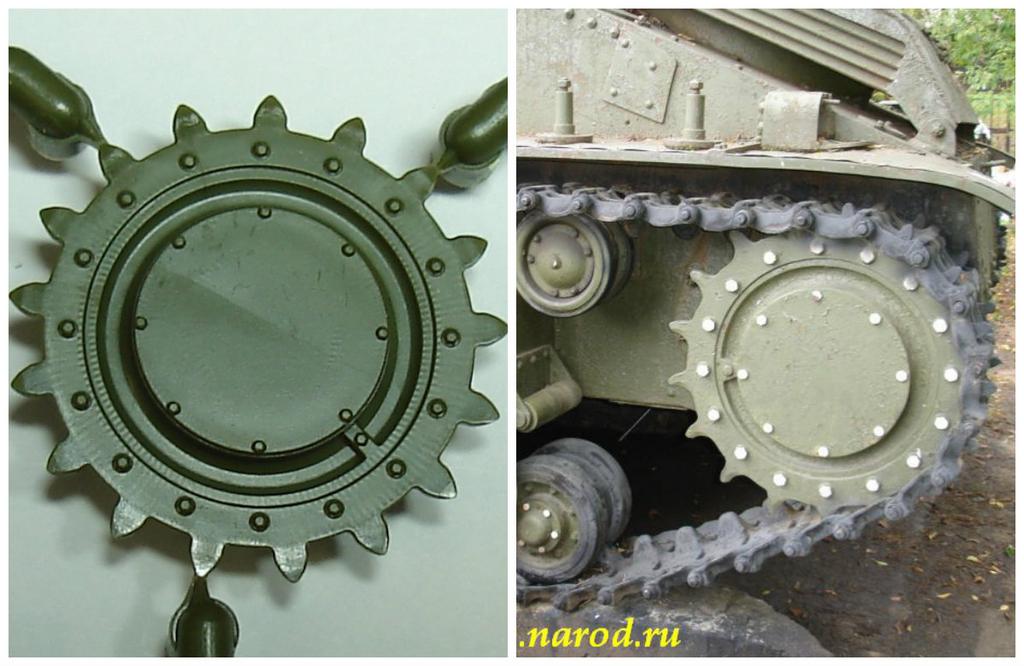

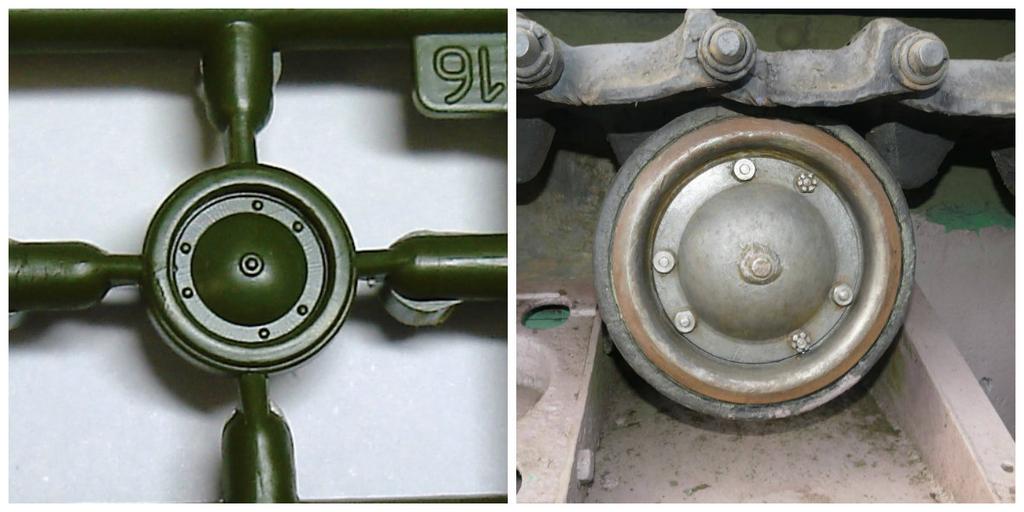

Тём - а у тебя есть 38-й новый? Мож есть смысл отфотать как следует Звезды катки и ленивец?

Прикрепления: 2243633.jpg (138.0 Kb)


Сообщение отредактировал don_salluste_II - Четверг, 04.04.2019, 10:35

NeoДата: Четверг, 04.04.2019, 10:51 | Сообщение # 40
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
Цитата don_salluste_II ()
Тём - а у тебя есть 38-й новый? Мож есть смысл отфотать как следует Звезды катки и ленивец?


28-й? Есть. Так я фоткал.












С уважением
Артем Николаев

LokiДата: Четверг, 04.04.2019, 16:10 | Сообщение # 41
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline
Цитата Neo ()
Не вижу маленьких болтов в выемках
По центру в отверстии утопленный болт
Обод диска мне видится шире.

В выемках ввёртыши под плоскую шлицу. Диаметр 0,25мм.не пропечатается выемка.
От края болта до стенки слишком малое расстояние. При печати сольётся. Будет отверстие под болт 0,4 МК.
Обод увеличил.
Цитата Neo ()
Еще не совсем понятна тонкая линия.
Лучи заходят слишком далеко, соответсвенно отверстия треугольные имеют другую форму и размер.

Диск ленивца не плоский, а выгнутый. Парные концентрические линии это места перехода в конус и обратно.
Увеличил диаметр и подвинул вырезы. Лучи оставил как есть, только радиус скругления добавил.




DimidДата: Четверг, 04.04.2019, 17:08 | Сообщение # 42
Рядовой
Группа: Пользователи
Сообщений: 55
Награды: 0
Репутация: 0
Зарегистрировался: 11.07.2016
Статус: Offline
Увеличить бы радиус в частях окон,обращенных к центру диска.

LokiДата: Пятница, 05.04.2019, 07:21 | Сообщение # 43
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline
Изменил форму вырезов на ленивце и немного переделал поддерживающий. Добавил паз под сварку и увеличил высоту бобышки по центру.





И просьба. У кого есть Траки МК на Т-28? Нужны размеры вырезов под зубья ведущего и расстояние между ними. В идеале выслать мне несколько траков. Почта, естественно с меня.


Сообщение отредактировал Loki - Пятница, 05.04.2019, 07:36

HartДата: Пятница, 05.04.2019, 16:31 | Сообщение # 44
Полковник
Группа: Мастера
Сообщений: 2429
Награды: 7
Репутация: 353
Зарегистрировался: 13.07.2016
Статус: Offline
Блин, я уж весь в ожидании допов.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

LokiДата: Пятница, 05.04.2019, 18:49 | Сообщение # 45
Подполковник
Группа: Мастера
Сообщений: 721
Награды: 1
Репутация: 43
Зарегистрировался: 14.07.2016
Статус: Offline
Цитата Hart ()
Блин, я уж весь в ожидании допов.


Я ещё рисовать не закончил, а ты уже на низком старте. smile

Вырезы чуть поуже и ближе к центру.



Сообщение отредактировал Loki - Пятница, 05.04.2019, 18:55
