Форум для моделистов » СССР » Средние танки » Т-24 в качестве БОТа (Попытка воссоздать внутрянку с помощью логики.)
Т-24 в качестве БОТа
RosichДата: Понедельник, 25.05.2020, 19:08 | Сообщение # 1
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
Закончил, на конец, с Ладогой и пора приступить к чему то более щекочащему. В качестве щекотила выбрал Т-24 но в качестве бронированной огневой точки (БОТ). Что касаемо исторических фактов то тут не густо:
Судьба выпущенных харьковчанами двадцати пяти танков Т-24 сложилась драматически. До 1932 года они оставались невостребованными, пока не была, наконец, принята на вооружение 45-мм пушка образца 1932/38 годов. К этому моменту руководство УММ РККА уже осознало, что производимые на базе закупленных танков «Виккерс» Мk.Е и «Кристи» 1931 советские танки Т-26 и БТ-2 вполне способны решать задачи, для которых конструировался Т-24. Кроме того, на Кировском заводе в Ленинграде шли работы по созданию многобашенного среднего танка прорыва Т-28, который по своим тактико-техническим данным полностью превосходил Т-24. В результате танк Т-24 так и не приняли на вооружение. Конструкционно Т-24 отличался от Т-12 незначительно, фактически являясь почти тем же танком. Дополнительные бензобаки Т-24 в силу дефицита внутреннего пространства разместили в надгусеничных полках, как это было реализовано и на Т-18. В верхней лобовой детали танка установили курсовой пулемет, поэтому машина получила еще одного члена экипажа – пулеметчика, размещавшегося в отделении управления слева от водителя. Не дожидаясь создания прототипа Т-24, УММ РККА обязало ХПЗ изготовить опытную партию из пятнадцати машин. Первые три танка были готовы к июлю 1930 года, и один из них отправили для испытаний в Кубинку. Здесь с полными баками и боекомплектом в 10 снарядов танк вышел на полигон, но вскоре у него загорелся двигатель. Экипаж в панике покинул Т24, за исключением механика-водителя Владимирова, который в одиночку погасил пожар и спас машину. Танк получил незначительные повреждения и был снова отправлен на доработку.
Первоначально установленную на Т-24 девятигранную башню от Т-12 заменили новой цилиндрической, а старую башню вернули на Т-12. В новой башне вместо 45-мм орудия конструкции Соколова, которое так и не было закончено, планировали установить экспериментальное 45-мм орудие, которому вскоре предстояло стать широко известной 45-мм танковой пушкой образца 1932/1938 годов. Боковые шаровые пулеметные установки в башне убрали, оставив пулеметы только в лобовом бронелисте башни и пулеметной башенке – таким образом, пулеметное вооружение танка сократилось до трех пулеметов. Вместо так и не созданного пулемета Федорова прототип танка Т-12 и танки Т-24 оснастили танковым пулеметом системы Дегтярева образца 1929 года. Боекомплект машины теперь составлял 89 снарядов и 8000 патронов. В результате изменений масса танка увеличилась с 14,7 до 18,5 тонны, что сказалось на его ходовых качествах – максимально развиваемая скорость сократилась до 22 км/ч. Зато запас перевозимого горючего у Т-24 возрос до 460 литров, что позволило увеличить запас хода в полтора раза – с 80 до 120 км.
После проведенных в августе совместных испытаний Т-24 и Т12 УММ сделало заказ на производство в 1931 году трехсот танков Т-24. К этому времени на предприятии был построен специальный корпус Т2 для производства и сборки танков, а также значительно расширено самостоятельное танковое конструкторское бюро Т2К во главе с И. Н. Алексенко. Но уже 1 июня 1931 года председатель научно-технического комитета УММ РККА И. А. Лебедев направил директору ХПЗ задание на проектирование колесно-гусеничного легкого танка БТ («Кристи»). Производство Т-24 харьковчанам приказали остановить, в результате чего завод успел изготовить только 28 шасси, 25 бронекорпусов и 26 башен (план по выпуску танка явно срывался), из которых собрали только 25 готовых танков.

А фотографий и того меньше:

Понятно, что для БОТ не нужно двигателя и трансмиссии, но на их месте установлены 2 пулемёта Максим, то есть пулемётчикам нужно где-то сидеть и как-то охлаждать стволы. Для охлаждения стволов я решил применить систему охлаждения, применяемую в ДОТах:

То же самое будет организовано и в лобовой части, там ещё 2 пулемёта. Башню, её внутренности я решил оставить стандартно от Т-24, но орудие заменить на Л-10, Так что буду очень благодарен если кто поделится чертежами или фото орудия Л-10

RosichДата: Понедельник, 25.05.2020, 19:10 | Сообщение # 2
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
Сому модель-донора заказал. Это от ХоббиБосс, жду когда прийдёт.

Макаров_АлексейДата: Понедельник, 25.05.2020, 20:56 | Сообщение # 3
Лейтенант
Группа: Мастера
Сообщений: 171
Награды: 1
Репутация: 26
Зарегистрировался: 12.07.2016
Статус: Offline
Цитата Rosich ()
Так что буду очень благодарен если кто поделится чертежами или фото орудия Л-10

По пушке Л-10 в описании танка А-32 можно посмотреть, там и ее фотки есть, правда не серийной, а опытного образца.

https://t34inform.ru/publication/p01-8.html

А это серийный вариант:


RosichДата: Суббота, 06.06.2020, 22:57 | Сообщение # 4
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
Цитата Макаров_Алексей ()
По пушке Л-10 в описании танка А-32 можно посмотреть,
Огромное спасибо за подсказку и чертёж! Пришел сегодня донор от Хобби Босс и вот первое сравнение:

Завтра выложу исправления.

Макаров_АлексейДата: Воскресенье, 07.06.2020, 07:58 | Сообщение # 5
Лейтенант
Группа: Мастера
Сообщений: 171
Награды: 1
Репутация: 26
Зарегистрировался: 12.07.2016
Статус: Offline
"здесь должны быть 2 большие плоские заклепки" - не заклепки, а болты.




RosichДата: Воскресенье, 07.06.2020, 13:45 | Сообщение # 6
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
Цитата Макаров_Алексей ()
не заклепки, а болты.
Упс... исправлю, а то уже вот так сделал:


А теперь сравним корму данного "авианосца":

Как  видите, китайцы пожалели заклёпок однозначно! Но я буду делать Бот, по этому корма будет выглядеть так:

NeoДата: Воскресенье, 07.06.2020, 19:17 | Сообщение # 7
Генерал-полковник
Группа: Администраторы
Сообщений: 6960
Награды: 2
Репутация: 105
Зарегистрировался: 08.07.2016
Статус: Offline

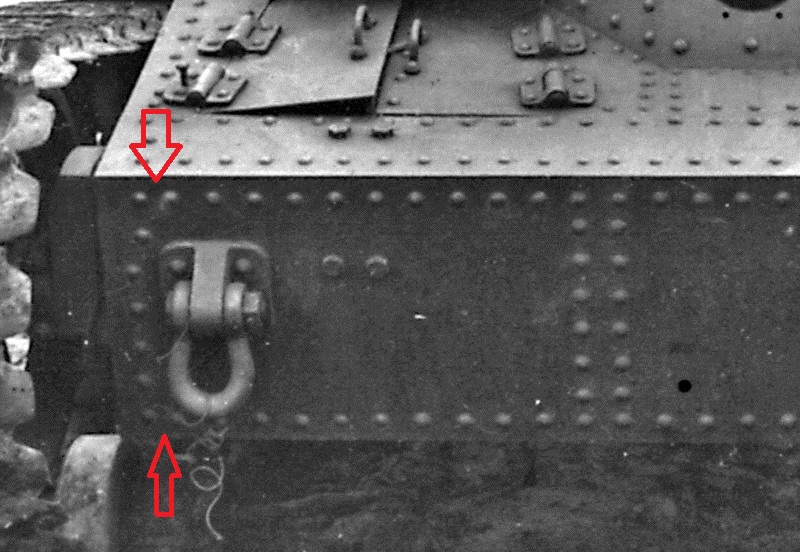

Владимир,привет! Поздновато, но я только добрался до компа. Обрати внимание на расстояние между этими клепками,оно меньше, а после них все клепки через равные промежутки. По-хорошему,весь ряд надо сносить, чтобы выдержать расстояние. Снизу также.




С уважением
Артем Николаев

andreialiДата: Понедельник, 08.06.2020, 07:24 | Сообщение # 8
Полковник
Группа: Мастера
Сообщений: 2210
Награды: 5
Репутация: 100
Зарегистрировался: 12.07.2016
Статус: Offline
Я в молчаливых зрителях  smile

RosichДата: Понедельник, 08.06.2020, 15:25 | Сообщение # 9
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
Цитата Neo ()
По-хорошему,весь ряд надо сносить, чтобы выдержать расстояние. Снизу также.
Всё верно, на оригинале чётко видно что две клёпки вертикального ряда просто сдвинуты в сторону почти на ширину головки заклёпки. А на модели все расстояния равны и чтобы это исправить нужно снести весь верхний ряд и перераспределить заклёпки. Для этого заклёпки надо переносить на доли миллиметра, попробую это сделать. Сверху это можно подкорректировать просто срезав пупырышки, а вот снизу будет проблематично, ибо там засверлено под каждую заклёпку, сверля новые отверстия рядом (а там они они получатся что будут частично пересекаться) можно и панель испортить. Конечно как вариант вырезать панель и заново прошить. Что нибудь придумаю. Спасибо за подсказку! Пока прошивал нижний и средние ряды просто упустил это из вида.
Цитата andreiali ()
Я в молчаливых зрителях
 А чего в молчаливых? Нет уж, ты чего нибудь говори обязательно!!!! biggrin

RosichДата: Понедельник, 08.06.2020, 20:13 | Сообщение # 10
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
Исправил я заклёпки на мордочке, но только в верхнем ряду. нижний побоялся, ибо переносить очень рядом а там уже отверстия насверлены и можно испортить. А вот нашёл ещё даже такую мордочку:

И ещё меня гложет вот такой вопрос: посмотрите люк сзади, он до самого верха? Или имеет перемычку в верхней части между правым и левым краями отверстия?

RosichДата: Понедельник, 08.06.2020, 20:19 | Сообщение # 11
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
Я вот про енту перемычку:

Макаров_АлексейДата: Понедельник, 08.06.2020, 20:24 | Сообщение # 12
Лейтенант
Группа: Мастера
Сообщений: 171
Награды: 1
Репутация: 26
Зарегистрировался: 12.07.2016
Статус: Offline
Цитата Rosich ()
А вот нашёл ещё даже такую мордочку:

Это картонная модель.

RosichДата: Понедельник, 08.06.2020, 20:25 | Сообщение # 13
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
На настоящий момент попка выглядет вот так:


RosichДата: Понедельник, 08.06.2020, 20:25 | Сообщение # 14
Сержант
Группа: Мастера
Сообщений: 235
Награды: 2
Репутация: 27
Зарегистрировался: 28.07.2016
Статус: Offline
Цитата Макаров_Алексей ()
Это картонная модель.
В смысле??? surprised

Макаров_АлексейДата: Понедельник, 08.06.2020, 20:49 | Сообщение # 15
Лейтенант
Группа: Мастера
Сообщений: 171
Награды: 1
Репутация: 26
Зарегистрировался: 12.07.2016
Статус: Offline
<a class="link" href="https://only-paper.ru/forum/8-23331-1" rel="nofollow" target="_blank">
Цитата Rosich ()
В смысле???

https://only-paper.ru/forum/8-23331-1

https://only-paper.ru/forum/34-23202-1


Сообщение отредактировал Макаров_Алексей - Понедельник, 08.06.2020, 20:54
