Последний дредноут
salehДата: Понедельник, 20.05.2019, 01:47 | Сообщение # 1
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Решился таки возобновить тему с Т-35 после долгого перерыва. Тему с таким названием начинал на панцере, как полностью самодельную, но потом появились наборы HB и Звезды, так что теперь есть от чего отталкиваться. Отталкиваться буду от Звезды, так как ХБ меня несколько разочаровал. Пилить придется много, так как 744-67 был танком с коническими башнями и с подбашенной коробкой с наклонными листами. У таанка были бортовые экраны и прямоугольными люками доступа к ходовой, и было по пять поддерживающих роликов с каждой стороны. Так что практически весь верх придется как-то делать с нуля. Но насмотревшись на на работу Rosich http://perfectmodel.su/forum/29-911-1 решил рискнуть. Сразу скажу, что это надолго

Танк будет делаться для диорамы и будет, что удивительно для меня, целым и практически комплектным. Планирую показать момент покидания танка экипажем, так что планируются фигурки, может еще что-то...

Итак, прототип:


Танк изначально стоял на дороге, потом был, потом был подвинут в придорожную канаву, а позже и вовсе разобран немцами. разобрали его скорее всего в 42 году так как есть фото зимой. В какой-то момент на нем отметились украинцы со надписями, восхваляющими их кумира.

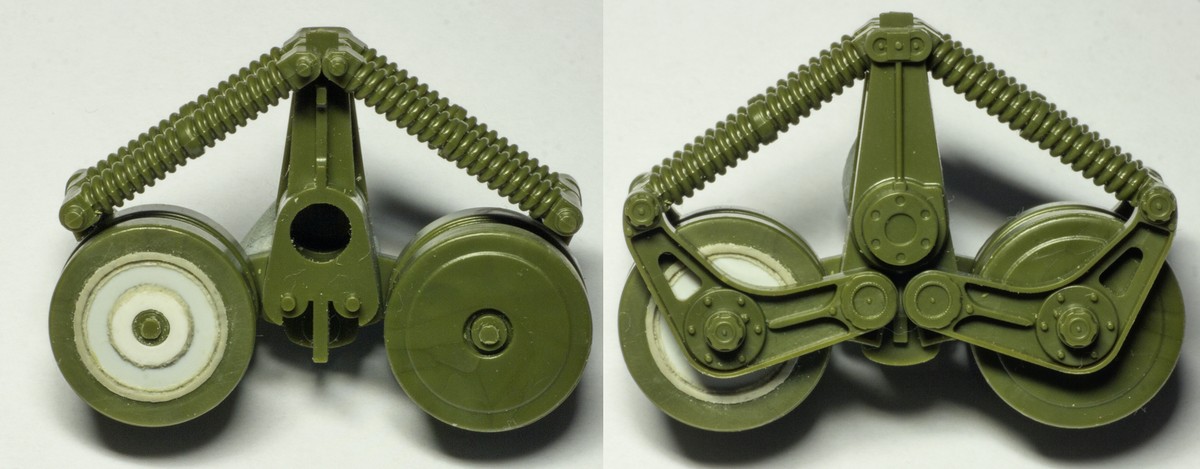

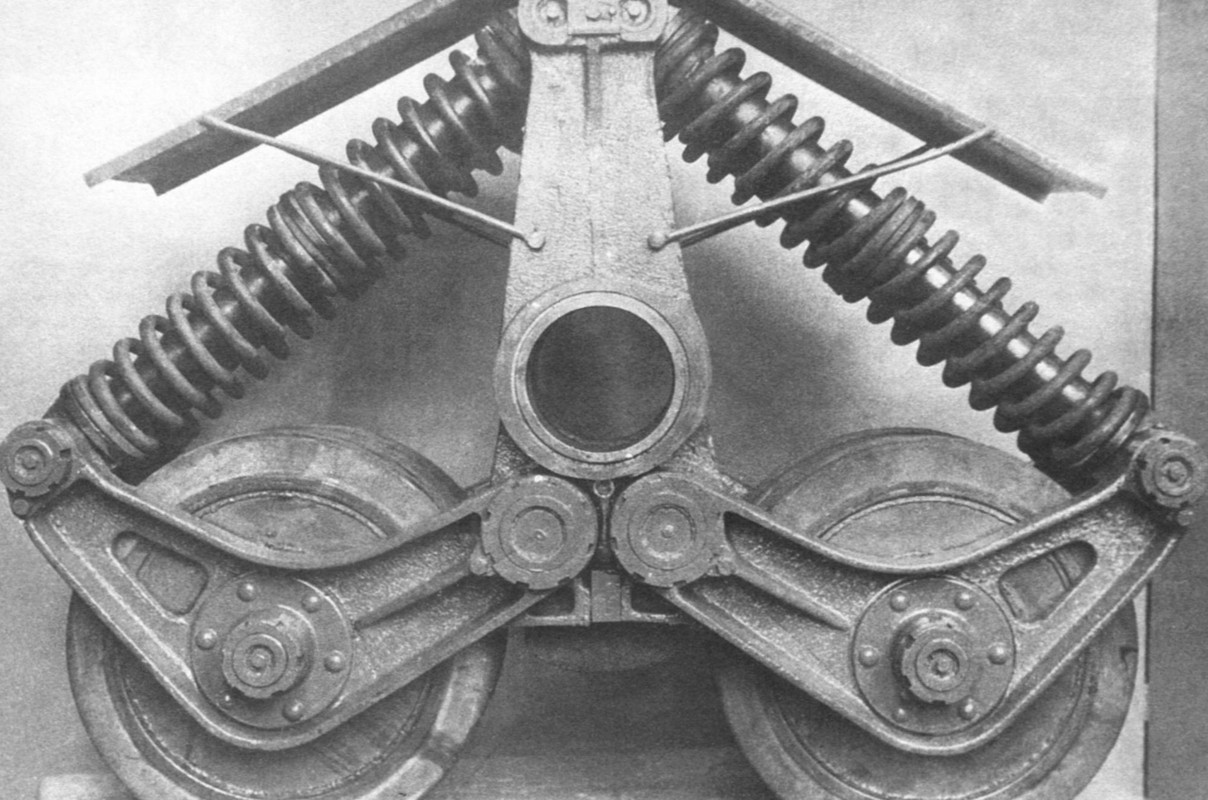

Начал с ходовой и собрал на сухо каретки опорных катков. Всю красоту подвески видно не будет (см фото выше), поэтом дорабатывать буду только то , что торчит из под экрана, а остальное оставлю как есть


Сначала хочу понять, подойдут ли траки от Фрила (которые у меня есть) или нужно будет брать под эту модель траки от Мастрклаб (которых у меня нет). Потом буду дорабатывать опорные катки, которые у Звезды упрощены. У ХБ опорные более похожи на то, что видно на фотообзорах, но они больше по диаметру, чем у Звезды.

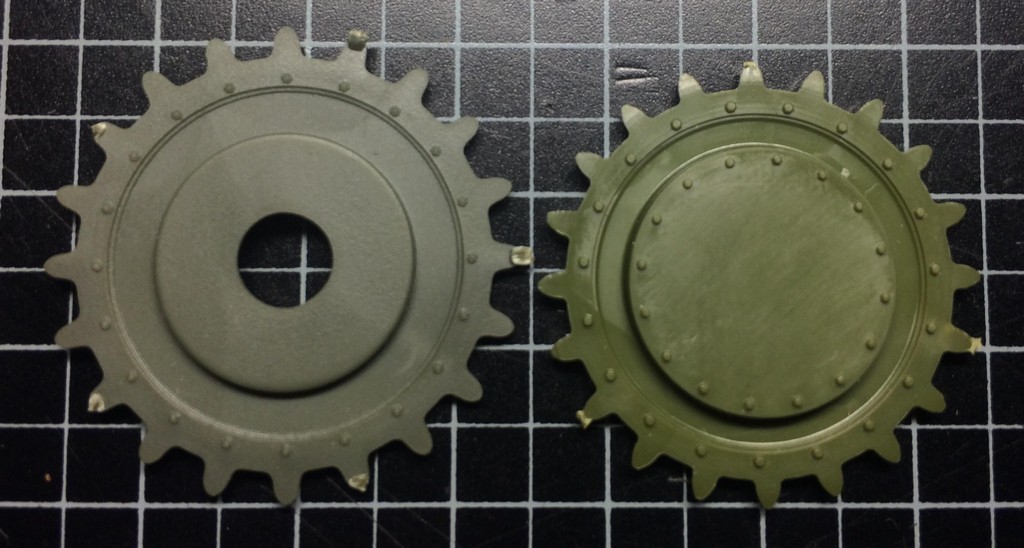

Также придется что-то делать с ведущим. На прототипе я не вижу окон со стороны, прилегающей к корпусу, а у Звезды они есть. Ну и болты придется менять, скорее всего.


короче, начинаю smile Комментарии и советы очень приветсвуются


С уважением, Андрей

БабайДата: Понедельник, 20.05.2019, 13:15 | Сообщение # 2
Подполковник
Группа: Мастера
Сообщений: 859
Награды: 3
Репутация: 130
Зарегистрировался: 11.07.2016
Статус: Offline
Андрей, с колёсами что планируешь, под замену или дорабатывать?

С уважением Кулишов Сергей!

salehДата: Понедельник, 20.05.2019, 14:05 | Сообщение # 3
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Дорабатывать внешнюю сторону.  Менять особо не на что, разве что колеса от ХБ обточить на миллиметр.

С уважением, Андрей

NeoДата: Понедельник, 20.05.2019, 14:12 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
Намечается большой и очень интересный проект! Здорово!

Цитата saleh ()
Менять особо не на что, разве что колеса от ХБ обточить на миллиметр.

Вариант есть,но он не панацея.
http://perfectmodel.su/forum/25-890-1




С уважением
Артем Николаев

yrqДата: Понедельник, 20.05.2019, 15:29 | Сообщение # 5
Сержант
Группа: Мастера
Сообщений: 61
Награды: 0
Репутация: 13
Зарегистрировался: 29.07.2016
Статус: Offline
Цитата saleh ()
брать под эту модель траки от Мастрклаб

они разве подходят?


tanks-hd.livejournal.com
Tiger II. Упорядочивание матчасти

salehДата: Понедельник, 20.05.2019, 15:37 | Сообщение # 6
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Цитата yrq ()
они разве подходят?

Не знаю. Буду примерять Фруил, если не подойдет, то думать о Мастеклабе.


С уважением, Андрей

HibinДата: Понедельник, 20.05.2019, 16:39 | Сообщение # 7
Рядовой
Группа: Мастера
Сообщений: 56
Награды: 0
Репутация: 4
Зарегистрировался: 12.07.2016
Статус: Offline
MasterClub под ХБ делали.
На Звезду без подпиливаний зубьев не налезают.

andreialiДата: Понедельник, 20.05.2019, 18:24 | Сообщение # 8
Генерал-майор
Группа: Мастера
Сообщений: 3778
Награды: 8
Репутация: 263
Зарегистрировался: 12.07.2016
Статус: Offline

Цитата
Менять особо не на что, разве что колеса от ХБ обточить на миллиметр.


Да можно и с родными повозится(Звезда) smile

Не совсем понял,по задумке 35ый будет со сбитой гусеницей или все будет стоять ?Тогда  чем родные траки не подходят?

salehДата: Понедельник, 20.05.2019, 19:48 | Сообщение # 9
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Цитата Hibin ()
MasterClub под ХБ делали.

Понятно, тогда и не волнуюсь о траках.

Цитата andreiali ()
Не совсем понял,по задумке 35ый будет со сбитой гусеницей или все будет стоять ?

Нет, гусеницы снимали уже позже

Цитата andreiali ()
Тогда  чем родные траки не подходят?

Пластиковые что ли? Зачем, когда есть металл?


С уважением, Андрей

salehДата: Понедельник, 20.05.2019, 23:47 | Сообщение # 10
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline

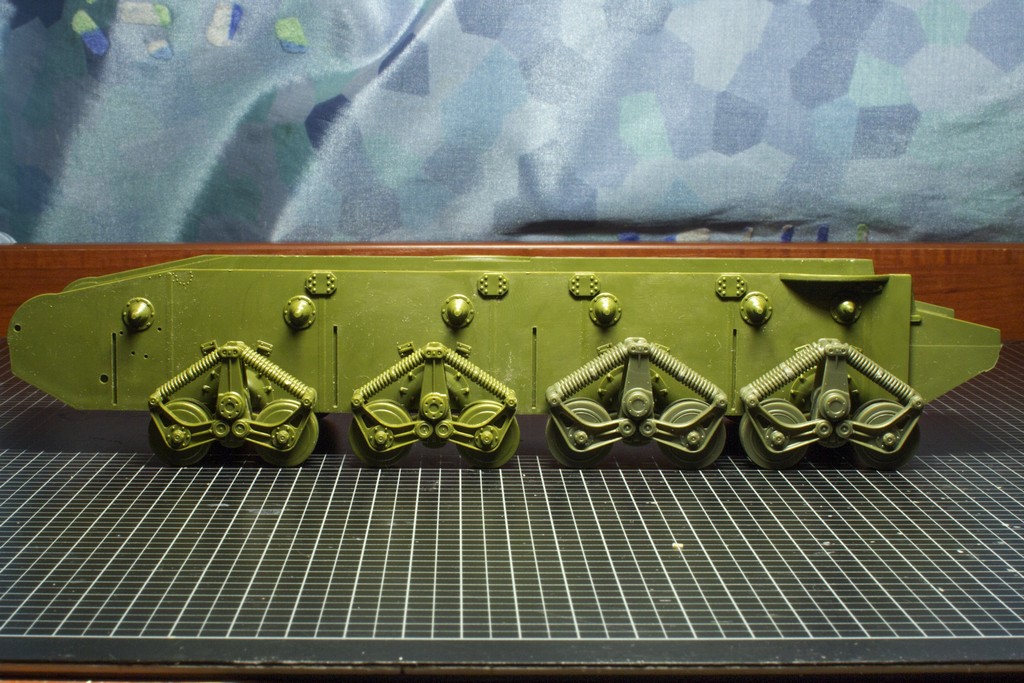

Собрал две тележки от ХБ и поставил рядом с тележками от звезды на их же корпусе.Сами колеса у ХБ намного лучше смотрятся и близки к диаметру колеса оригинала в перечесе из 1/35 (60 см). Детализация нижней части тележек примерно одинаковая. думал поставить на Звезду тележек от ХБ, но не получится не получится, так ка не выдерживается расстояние между осями крайних катков смежных тележек (которое должно быть равно расстоянию между осями катков в одной тележке)


С ведущими и траками все очень печально smile На Звезду Фруил не становится

На ХБ встает нормально:

При этом диаметр ведущего у ХБ на 2 мм больше чем у Звезды.


Такое впечатление, что модель Звезды не в 35, а в 38 масштабе

Короче, задумчивость меня охватила.


С уважением, Андрей

salehДата: Пятница, 24.05.2019, 02:14 | Сообщение # 11
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Доработал колесо


Вроде похоже издалека.


С уважением, Андрей

ХмурыйДата: Пятница, 24.05.2019, 08:16 | Сообщение # 12
Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline
Цитата saleh ()
Доработал колесо

Андрей, по настоящему получилось!
Подробности расскажешь?

С уважением, Андрей.

salehДата: Пятница, 24.05.2019, 20:52 | Сообщение # 13
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
А нечего рассказывать пока.

1) сточил нарост с лицевой стороны катка.
2) на станочке Proxxon выточил круговую канавку под обод. Получилось с третьей попытки на третьем диске - все не угадывал с диаметром канавки
3) на том же Proxxon снял полмиллиметра в центральной части катка и вклеил туда кругляшок из пластика, так, чтобы получилась выемка в центральной части около 0,2 мм глубиной
4) напихал в канавку двухкомпонентки и придал ей форму обода и шва около обода
5) когда подсохло ошкурил, подчистил,
6) приклеил кругляшок в центр и по периметру слепил шов
7) на Proxxon просверлил центральное отверстие

Ушло неспешных 3 вечера

Теперь все это нужно как-то тиражнуть на 16 колес ибо повторить такое 15 раз я не смогу


С уважением, Андрей

ХмурыйДата: Пятница, 24.05.2019, 20:56 | Сообщение # 14
Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline
Цитата saleh ()
А нечего рассказывать пока.1) сточил нарост с лицевой стороны катка.
2) на станочке Proxxon выточил круговую канавку под обод. Получилось с третьей попытки на третьем диске - все не угадывал с диаметром канавки
3) на том же Proxxon снял полмиллиметра в центральной части катка и вклеил туда кругляшок из пластика, так, чтобы получилась выемка в центральной части около 0,2 мм глубиной
4) напихал в канавку двухкомпонентки и придал ей форму обода и шва около обода
5) когда подсохло ошкурил, подчистил,
6) приклеил кругляшок в центр и по периметру слепил шов
7) на Proxxon просверлил центральное отверстие

Ушло неспешных 3 вечера

Теперь все это нужно как-то тиражнуть на 16 колес ибо повторить такое 15 раз я не смогу
С уважением, Андрей

РЕСПЕКТИЩЕ!

С уважением, Андрей.

salehДата: Пятница, 24.05.2019, 20:58 | Сообщение # 15
Генерал-майор
Группа: Мастера
Сообщений: 1293
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
Цитата Хмурый ()
РЕСПЕКТИЩЕ!


Это не сложно. Станок помог сильно. Без него бы не смог быстро, если вообще...


С уважением, Андрей

Сообщение отредактировал saleh - Пятница, 24.05.2019, 21:00
