Арт. тягач Т-20 "Комсомолец"
coast70Дата: Воскресенье, 03.02.2019, 11:23 | Сообщение # 1
Подполковник
Группа: Мастера
Сообщений: 358
Награды: 2
Репутация: 80
Зарегистрировался: 11.07.2016
Статус: Offline
Т-20 обр. 1937г. ранний
Крепление лавочки для сидения расчёта с круглым отверстием.
Лавочка без разделения на секции.
Крышки доступа к двигателю округлой формы.
Пулемётная установка в виде рубки.
Корпус собран на заклёпках.
Боковые смотровые лючки мехвода и пулемётчика в дальнейшем изменятся.



Т-20 обр.1937г. поздний
Крепление лавочки для сидения расчёта с круглым отверстием.
Лавочка без разделения на секции.
Пулемётная установка в виде рубки.
Корпус собран на заклёпках.
Установлен экран защиты двигателя сзади.
Боковые смотровые лючки мехвода и пулемётчика в дальнейшем изменятся.


Т-20 обр.1938 г. ранний
Крепление лавочки для сидения расчёта с квадратным отверстием с сглаженными углами.
Лавочка без разделения на секции.
Крышки доступа к двигателю стали прямыми.
Изменена форма пулемётной установки, она стала овальной формы.
Корпус собран на заклёпках.
Боковые смотровые лючки мехвода и пулемётчика изменились.




Т-20 обр.1938 г. поздний
Крепление лавочки для сидения расчёта упрощено.
Лавочка разбита на три отдельных сидушки.
Пулемётная установка в расширенном овальном выступе новой формы.
Посадочные места мехвода и пулемётчика с скруглёнными краями.
Корпус собран на заклёпках.



Т-20 обр.1940 г.
Изменена форма люков мехвода и пулемётчика.
Корпус собран на сварке.
Боковые смотровые лючки мехвода и пулемётчика в изменились - исчезла пара заклёпок на каждом.
На переднем нижнем листе справа появился лючёк.
Прикрепления: 7569971.jpg(120.5 Kb) · 3822407.jpg(123.2 Kb) · 9319746.jpg(221.7 Kb) · 9472233.jpg(187.7 Kb) · 1100502.jpg(67.9 Kb) · 4682279.jpg(202.5 Kb) · 0210851.jpg(174.9 Kb) · 0824581.jpg(293.2 Kb) · 4852174.jpg(186.6 Kb)


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

Сообщение отредактировал coast70 - Пятница, 15.02.2019, 15:18

vftdrf47Дата: Воскресенье, 03.02.2019, 17:06 | Сообщение # 2
Сержант
Группа: Мастера
Сообщений: 33
Награды: 0
Репутация: 16
Зарегистрировался: 13.11.2018
Статус: Offline
Вот спасибо! Как-раз собирался через недельку стройку начинать, готовился к разбору матчасти, а тут уже практически все основные нюансы указаны.

coast70Дата: Воскресенье, 03.02.2019, 17:25 | Сообщение # 3
Подполковник
Группа: Мастера
Сообщений: 358
Награды: 2
Репутация: 80
Зарегистрировался: 11.07.2016
Статус: Offline
Если что найдёте незамеченного - делитесь в теме.
А пока вопрос по ?агрегату? на корме одного из "Комсомольцев" обр. 1937г., что это?:


*Все модели "Комсомольца" от разных производителей (Miror и Hobby Boss) имеют легкоустраняемые ошибки.
Прикрепления: 8299557.jpg(349.7 Kb)


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

Сообщение отредактировал coast70 - Воскресенье, 03.02.2019, 21:37

coast70Дата: Воскресенье, 03.02.2019, 20:56 | Сообщение # 4
Подполковник
Группа: Мастера
Сообщений: 358
Награды: 2
Репутация: 80
Зарегистрировался: 11.07.2016
Статус: Offline
А теперь о необычном... грунтозацепы Т-20 "Комсомолец" (да, были такие!).
Длина болта (полная) - 9 см, болт и гайка под ключ на 27


Прикрепления: 0699377.jpg(140.0 Kb) · 3935005.jpg(308.3 Kb) · 8421090.jpg(178.6 Kb) · 9811223.jpg(293.7 Kb) · 6592391.jpg(249.0 Kb) · 7868284.jpg(189.6 Kb)


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

Сообщение отредактировал coast70 - Воскресенье, 03.02.2019, 21:07

NeoДата: Воскресенье, 03.02.2019, 21:12 | Сообщение # 5
Генерал-полковник
Группа: Администраторы
Сообщений: 4889
Награды: 2
Репутация: 81
Зарегистрировался: 08.07.2016
Статус: Offline
У меня есть хорошие фото с финского архива, может стоит сюда добавить?



С уважением
Артем Николаев

coast70Дата: Воскресенье, 03.02.2019, 21:31 | Сообщение # 6
Подполковник
Группа: Мастера
Сообщений: 358
Награды: 2
Репутация: 80
Зарегистрировался: 11.07.2016
Статус: Offline
Так фото огромные по размеру, может небольшой размер с указанием номера фото?
Так найти легче огромный размер на финском сайте.


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

NeoДата: Воскресенье, 03.02.2019, 21:56 | Сообщение # 7
Генерал-полковник
Группа: Администраторы
Сообщений: 4889
Награды: 2
Репутация: 81
Зарегистрировался: 08.07.2016
Статус: Offline
У меня они, увы ,непронумерованные sad



С уважением
Артем Николаев

coast70Дата: Воскресенье, 03.02.2019, 22:07 | Сообщение # 8
Подполковник
Группа: Мастера
Сообщений: 358
Награды: 2
Репутация: 80
Зарегистрировался: 11.07.2016
Статус: Offline
При сохранении фото остаётся его порядковый № с сайта.
Если нет, то клади как есть.


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

NeoДата: Понедельник, 04.02.2019, 09:42 | Сообщение # 9
Генерал-полковник
Группа: Администраторы
Сообщений: 4889
Награды: 2
Репутация: 81
Зарегистрировался: 08.07.2016
Статус: Offline
87731

87734

94811

2566

2567

2570

2571

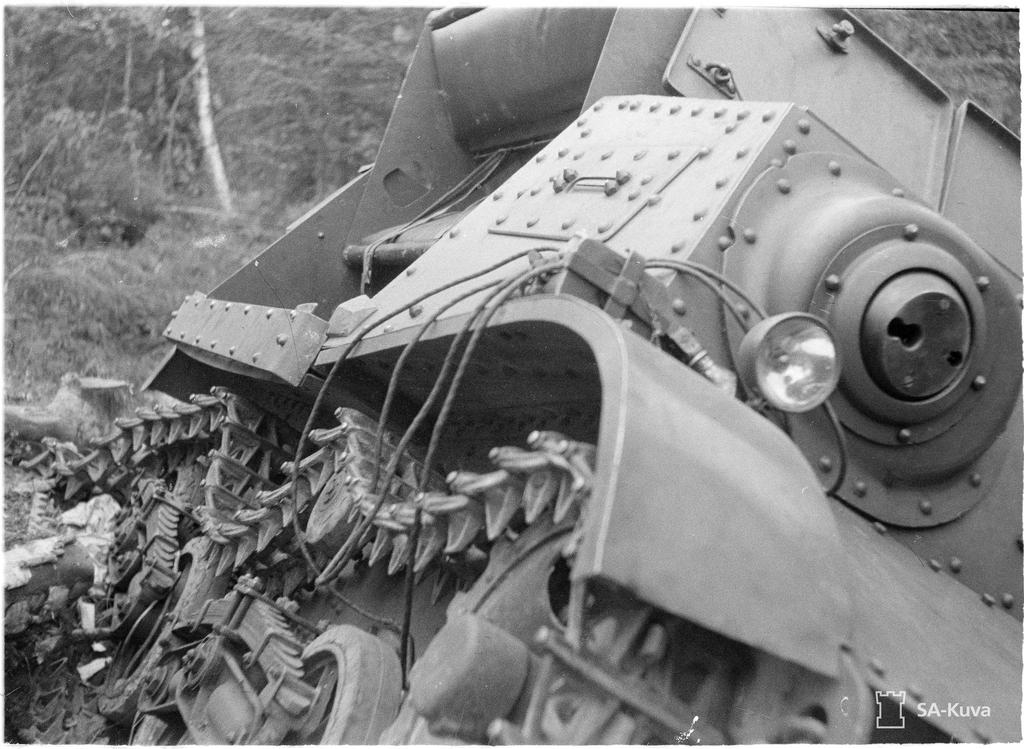

2572




С уважением
Артем Николаев

coast70Дата: Понедельник, 04.02.2019, 19:51 | Сообщение # 10
Подполковник
Группа: Мастера
Сообщений: 358
Награды: 2
Репутация: 80
Зарегистрировался: 11.07.2016
Статус: Offline
Великолепные фото!
А я нашёл по тэгу "Varkaudessa", там "Комсомольцы" после финского "капремонта" (ещё попутно много материала по Т-28 и Т-34).
Много фото отдельно отснятых частей Т-20, Т-34, Т28.
Как пример:
144008

143993

144017
Прикрепления: 1233915.jpg(80.2 Kb) · 0186501.jpg(85.0 Kb) · 8792639.jpg(105.2 Kb)


Модели Миниарт по вменяемым ценам для россиян. Вопросы в ЛС.

NeoДата: Понедельник, 04.02.2019, 20:01 | Сообщение # 11
Генерал-полковник
Группа: Администраторы
Сообщений: 4889
Награды: 2
Репутация: 81
Зарегистрировался: 08.07.2016
Статус: Offline
Да, фото там много. Я сейчас активно архив изучаю. Если найду ещё фото с тягачем, обязательно сюда скину. Фото, конечно, изумительного качества.



С уважением
Артем Николаев

vitalymozharowskiДата: Вторник, 05.02.2019, 10:17 | Сообщение # 12
Лейтенант
Группа: Мастера
Сообщений: 451
Награды: 2
Репутация: 39
Зарегистрировался: 11.07.2016
Статус: Offline
да, я тоже хотел отметить роскошное качество фото - прямо студийное качество

NeoДата: Пятница, 08.02.2019, 09:21 | Сообщение # 13
Генерал-полковник
Группа: Администраторы
Сообщений: 4889
Награды: 2
Репутация: 81
Зарегистрировался: 08.07.2016
Статус: Offline
61502

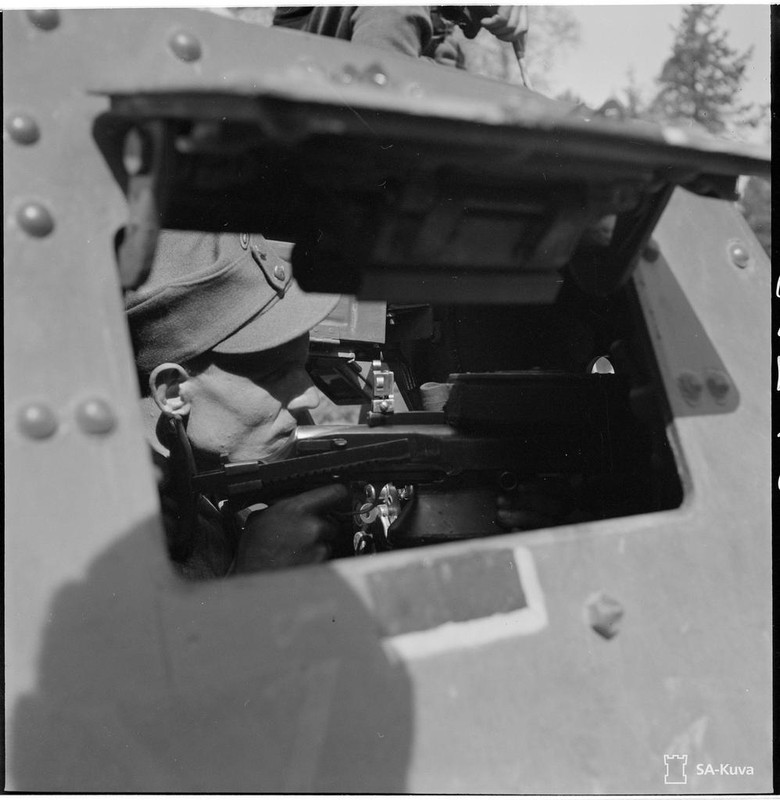

90719

90722

3844

3851

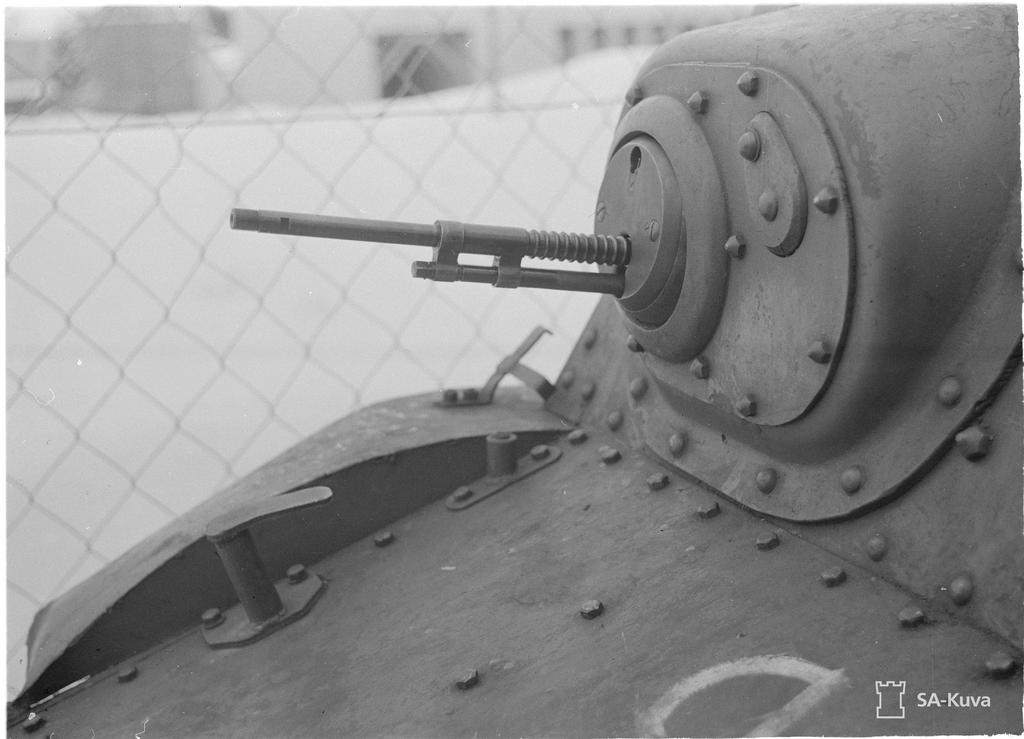

3863




С уважением
Артем Николаев

marauderДата: Суббота, 09.02.2019, 20:31 | Сообщение # 14
Рядовой
Группа: Мастера
Сообщений: 24
Награды: 0
Репутация: 0
Зарегистрировался: 03.08.2016
Статус: Offline
качество фото объяснимо. Финны готовились принять у себя олимпиаду, было закуплено много самой модной на то время фотошняги. но из-за зимней войны все отменилось, а техника осталась - пригодилась для съемки трофеев.

NeoДата: Вторник, 12.02.2019, 10:24 | Сообщение # 15
Генерал-полковник
Группа: Администраторы
Сообщений: 4889
Награды: 2
Репутация: 81
Зарегистрировался: 08.07.2016
Статус: Offline
102291

102292

102293

102294

102298

113459

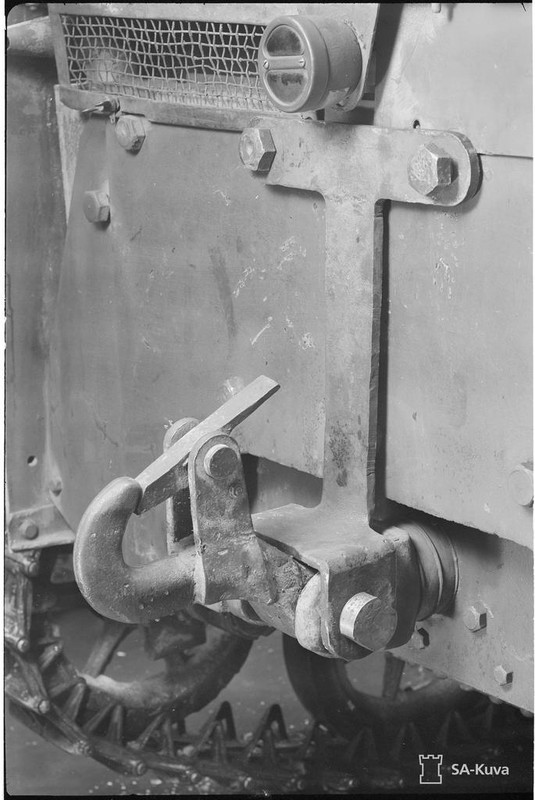

113460




С уважением
Артем Николаев
