| Получилось так, что со временем, поднакопилось большое количество различных деталей, от ИСосемейства, тамия, драгон, смола, и тд. Валялось это все годами, валялось.. Но тут один хороший человек подарил звездовскую ИСУ-152, старенький набор. Посему, решилось - все скидать воедино. Пока произведена работа, по правке геометрии - что то делалось по собственным обмером, что то с оглядкой на тамию.
В целом - кит, как болванка, у звезды вышел весьма неплохой - гораздо лучше драгона.
Из критичных аспектов - нужно изменить угол наклона бортов корпуса, немного нарастить вкд, изменить раскрой нкд, и показать выступы бортов под бортовые передачи, ну т тд.
Обо всем, по порядку - поехали Добавлено (20.05.2020, 22:20)
---------------------------------------------

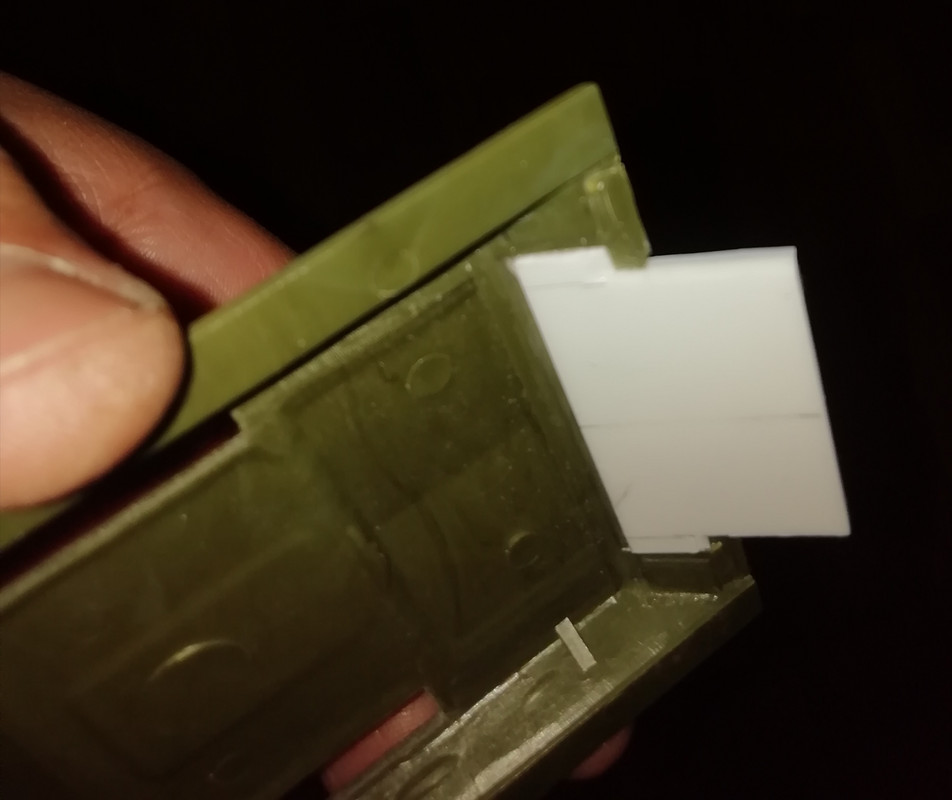

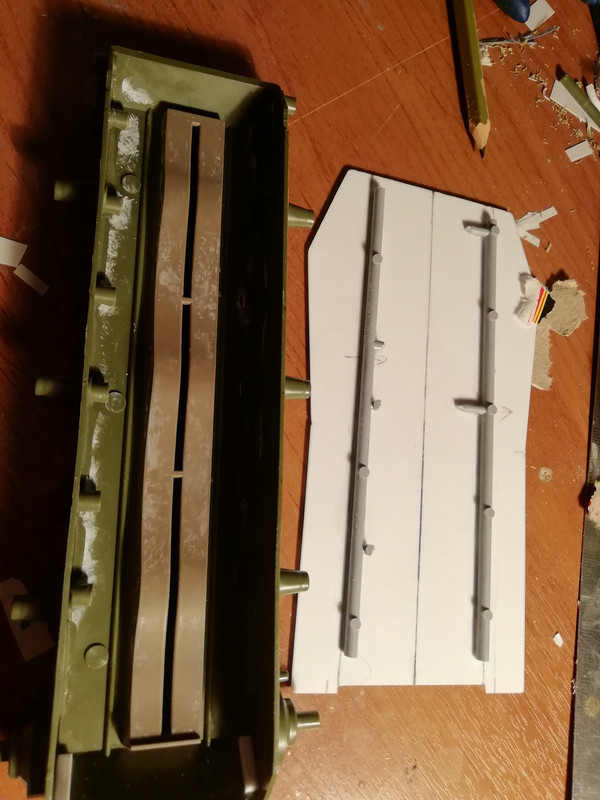

Первым делом - усилил ванну корпуса, в ход пошёл каркас для сборки траков, от тамийского иса. Так же, вырезал из пластика 1,5мм большущую деталь - она одновременно послужит и подкрылками, и добавит жёсткости, и не позволит бортам ванны гулять - для этого по размеру наклеены литники. Вкд изнутри так же усилил пластиком. На верхней детали, рассверлил места будущей установки рымов, а так же высверлил пробки задивных горловин - будут заменены. Всё отверстия изнутри подклеил пластиком. Склеил половинки корпуса, все соединения изнутри пролиты обильным количеством циакрина
Перед верхней детали подрезан примерно на 0,3-0,5мм - иначе получается задраным
[img]
[/img] Добавлено (20.05.2020, 22:43)
---------------------------------------------

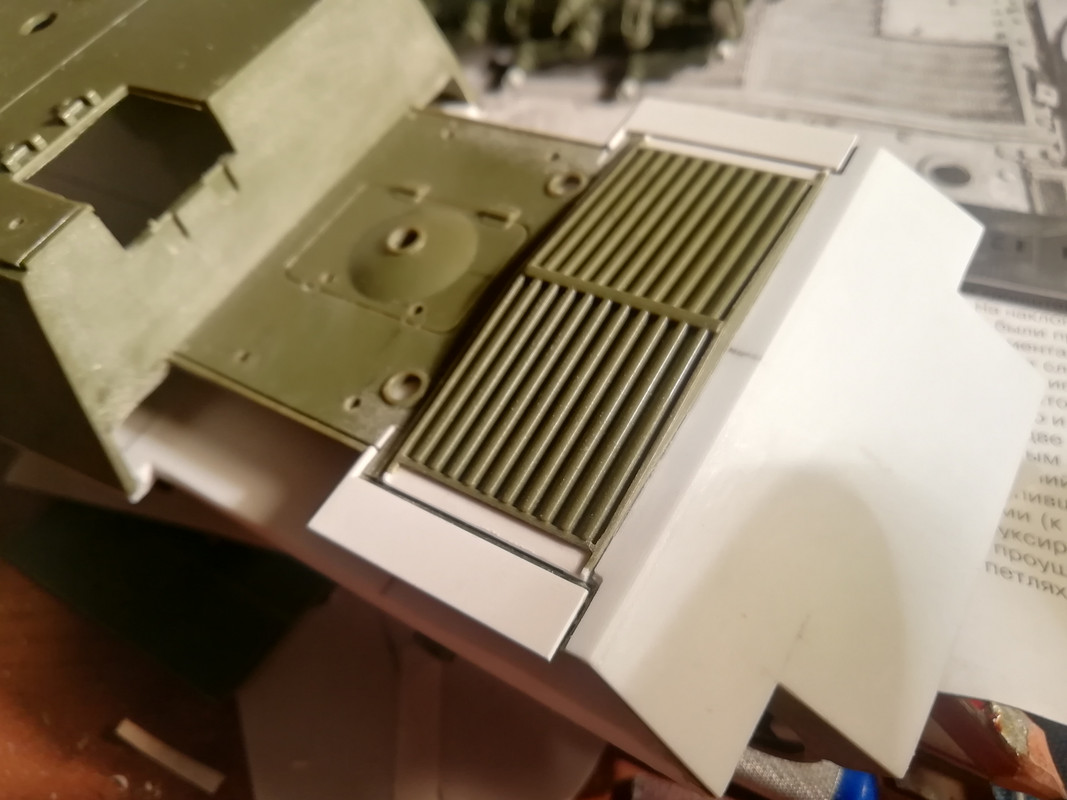

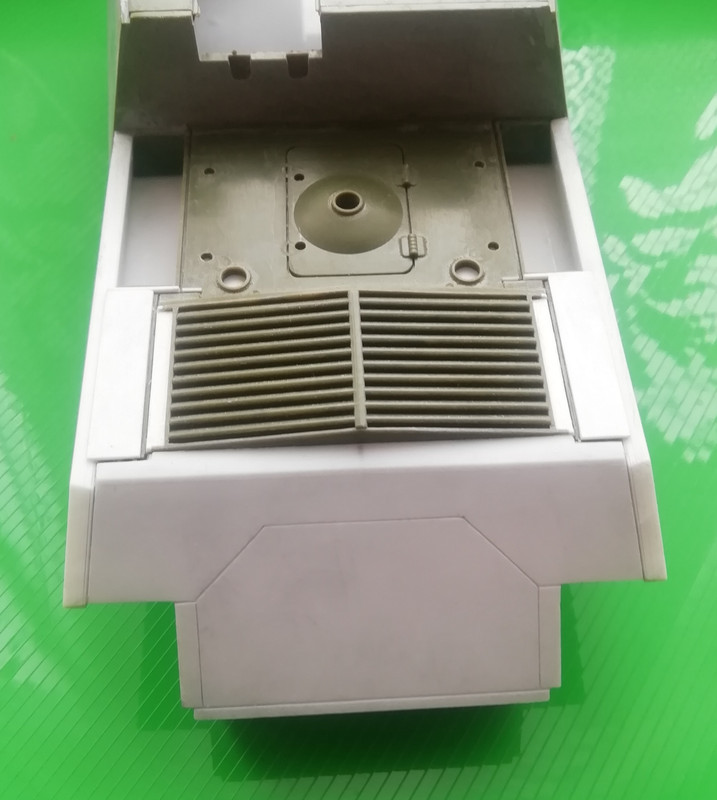

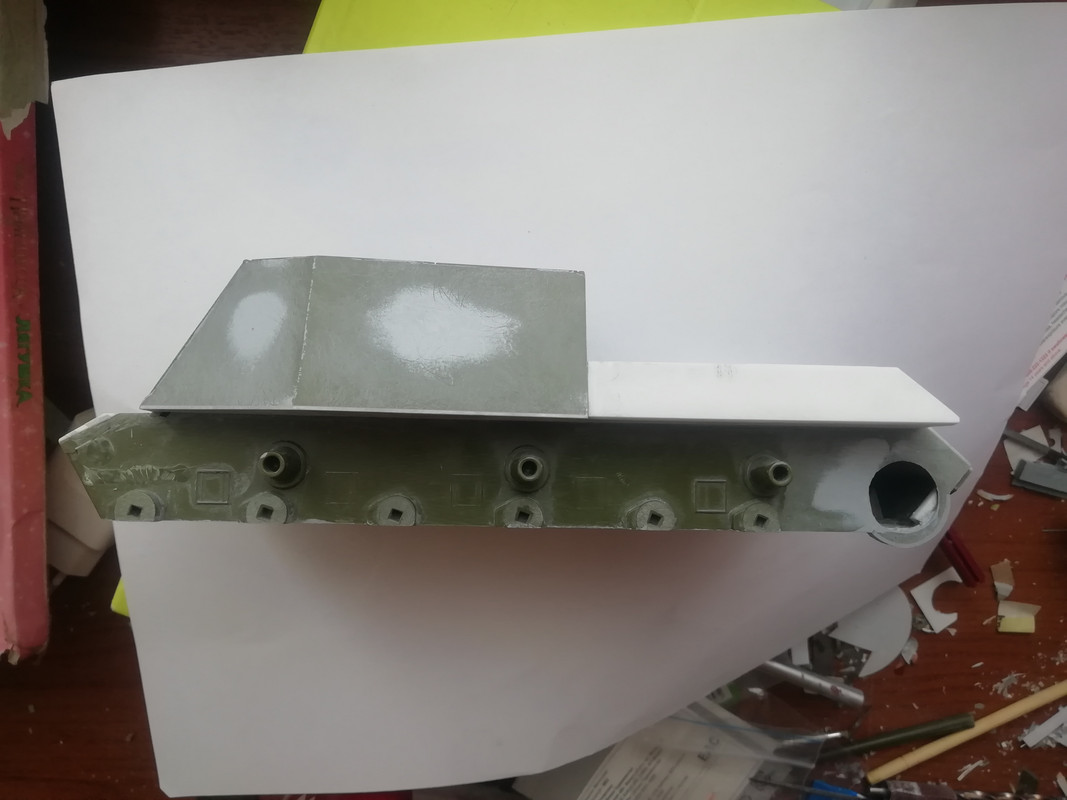

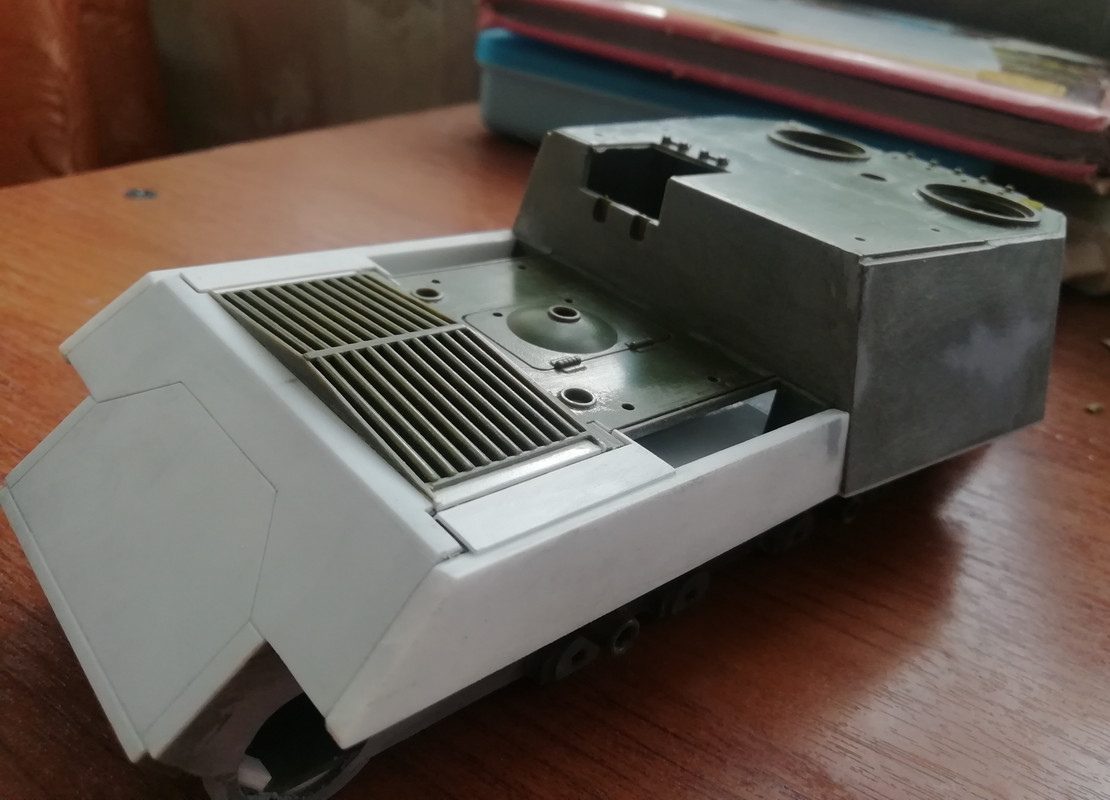

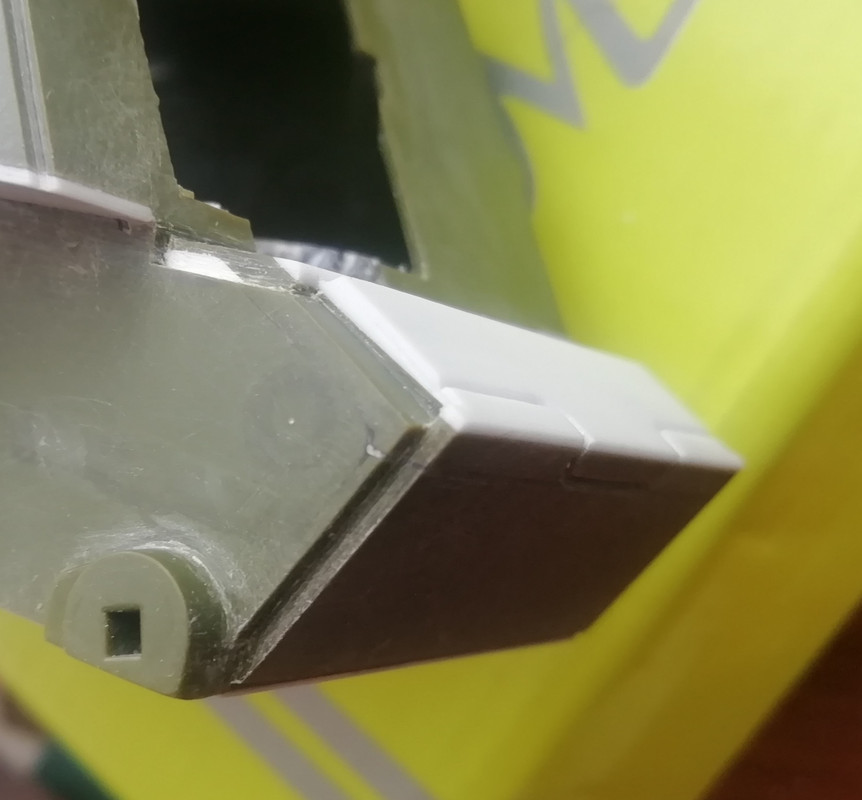

Далее - удалены над гусеничные полки, на кормовую деталь наклеено по два слоя пластика, толщиной 0,3мм (0,5мм в нужных количествах под рукой не оказалось). Клеилось на суперклей, в обильным количестве, после сушки обрезалось лишнее, и шкурилось. Для выведения плоскости отлично подходят пилки для ног - большая деревяшка, с наклееной наждачной бумагой. После - шлифовка нулевкой. Аналогичной толщиной подклеены подкрылки. Борта корпуса спилены. Новые склеены из бутерброда - 1,5мм +1мм, так же на циакрина. На вкд нарощен торец, так же из плостика 0,5мм - "подняты" плиты, под бронировками выхлопов, и боковины коллекторов. Звезда все мто дала в один уровень, что вкупе с чуть излишей высотой ванны корпуса, привело к меньшей высоте бортов.
[img]
[/img] Добавлено (20.05.2020, 22:50)
---------------------------------------------

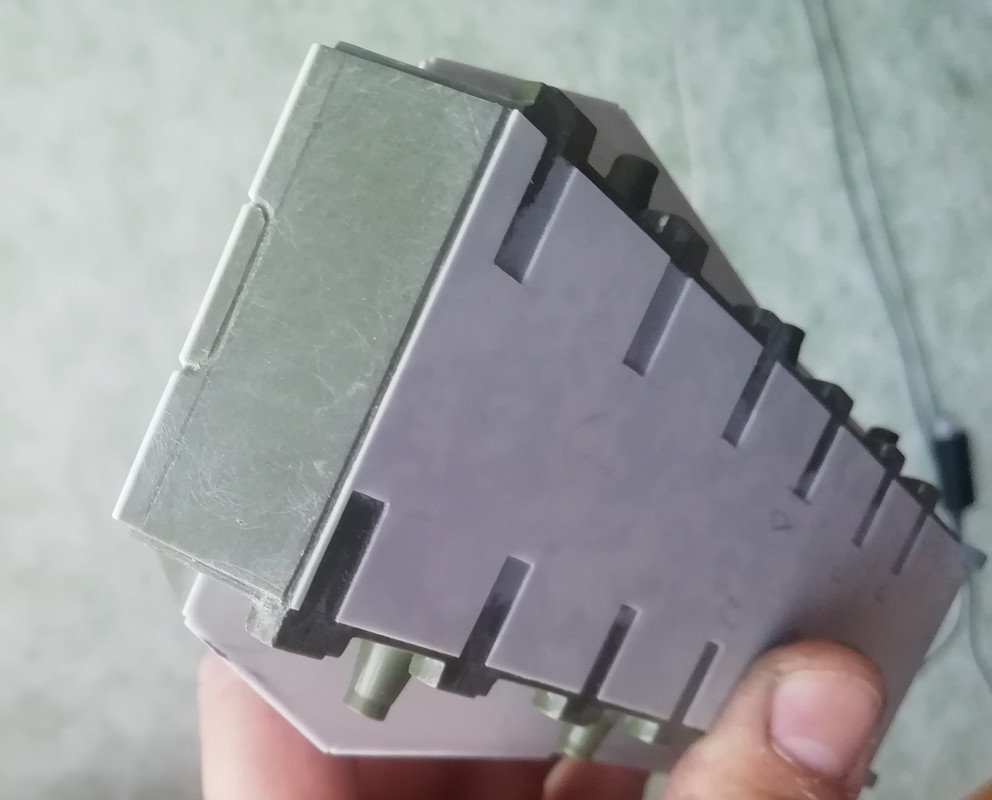

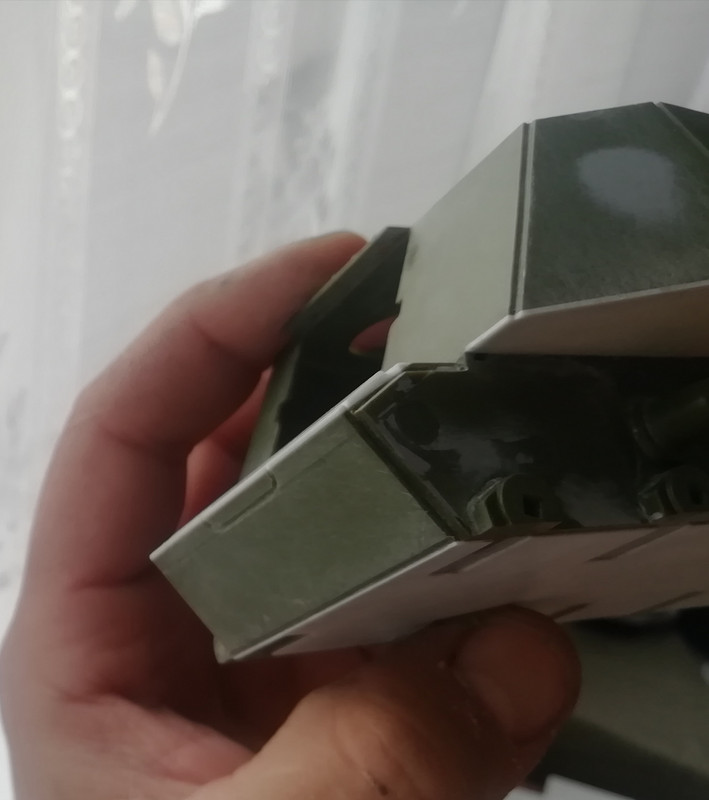

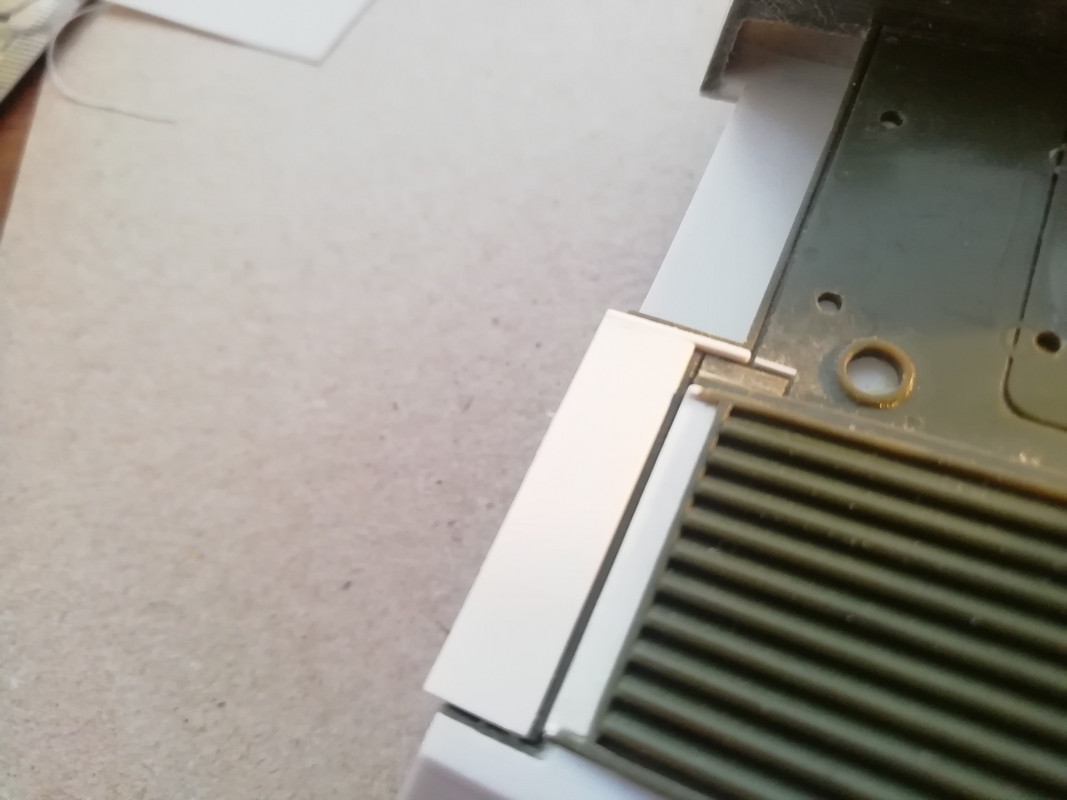

Наклеены борта корпуса, ширина по ним - 2520мм в реале, что в 35ом - 72мм (у звезды - 74мм).сделана отторцовка и расшивка стыков бронеплит, удалены бортовые передачи, и прочие нехорошести) зашпаклеваны борта рубки, и дно ванны (был небольшой прогиб, благо куда оказалось пристроить второй умирающий тюбик шпакли)) деталировку дна досконально воспроизводить смысла не вижу - сделаю урощенно, наподобие как у ИСУ звездовской, в 72 масштабе)
[img]
[/img]
|
| |
| |
| RS | Дата: Четверг, 21.05.2020, 00:10 | Сообщение # 2 |
 Полковник
Группа: Мастера
Сообщений: 692
Награды: 7
Репутация: 111
Зарегистрировался: 09.10.2016
Статус: Offline
| Неслабый такой запил, впечатляет!
С уважением, Сергей
|
| |
| |
| Neo | Дата: Четверг, 21.05.2020, 20:00 | Сообщение # 3 |
 Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
| Рад приветствовать! Очень внушительная работа. С интересом посмотрю за ходом работ. Вы будете имитировать следы газореза на торцах?
С уважением
Артем Николаев
|
| |
| |
| temavasilev1989 | Дата: Пятница, 22.05.2020, 01:11 | Сообщение # 4 |
|
Рядовой
Группа: Мастера
Сообщений: 34
Награды: 0
Репутация: 0
Зарегистрировался: 03.02.2020
Статус: Offline
| Спасибо)
Да, будет, как и сварка, и куча болтов всех сортов)
Пока на очереди расшивка и правка сварного лба корпуса
|
| |
| |
| temavasilev1989 | Дата: Воскресенье, 24.05.2020, 17:44 | Сообщение # 5 |
|
Рядовой
Группа: Мастера
Сообщений: 34
Награды: 0
Репутация: 0
Зарегистрировался: 03.02.2020
Статус: Offline

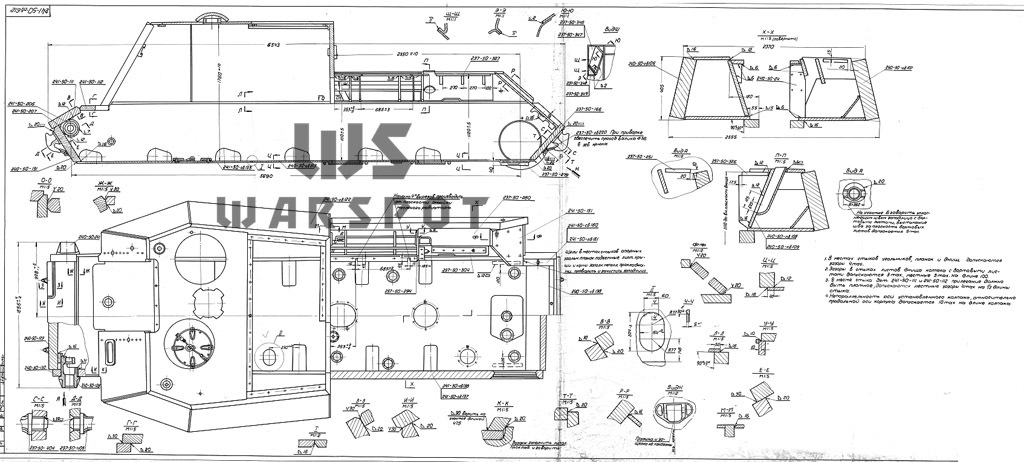

| Начал расшивку корпуса. Использую собственные замеры (ИСУ-152М), и схему бронекорпуса, выложенную Ю. Пашолоком на варспоте.

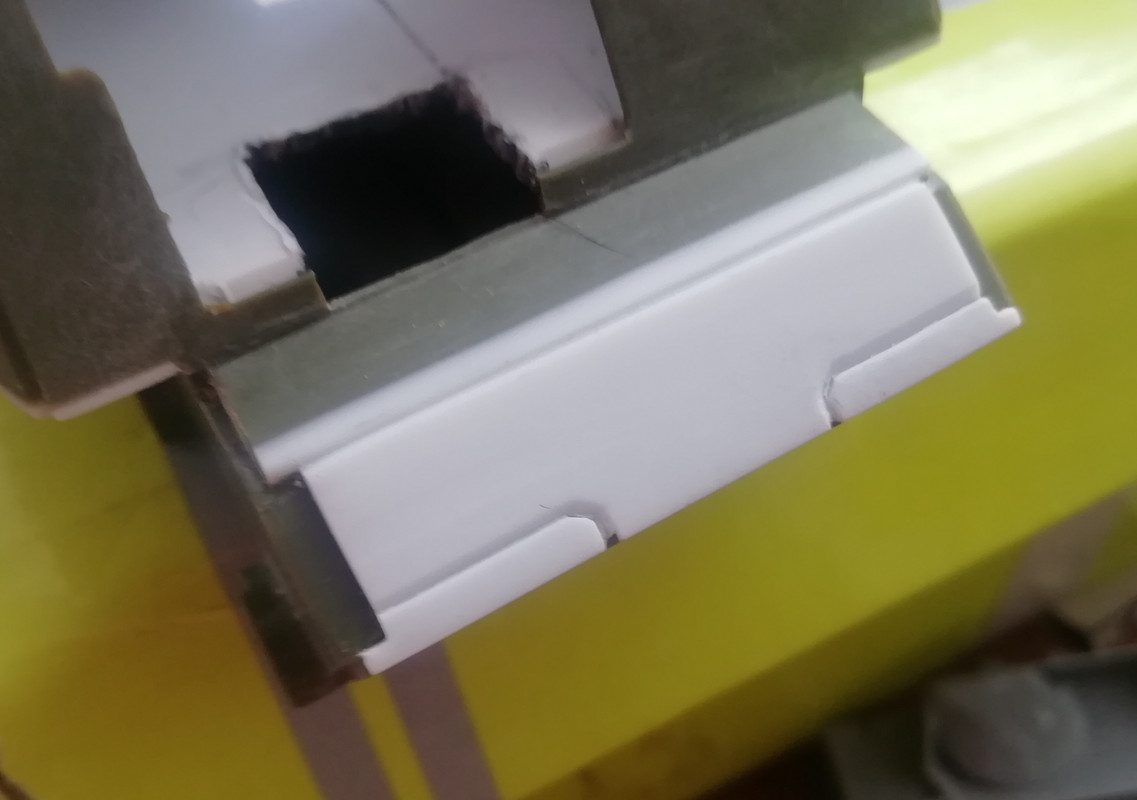

Дно подклеил пластиком 0,3мм.реальная толщина его - 20мм (0,57мм в 35). Но с учётом того, что высота борта ванны осталась 21,3мм (реал - 735мм, в 35 - 21мм), 0,3мм, для общего габарита за глаза. Единственное - углубил торцы по днищу спереди /сзади, до масштабной. НЛД тем самым, автоматически привёл в масштабную высоту 600м)) лист дна, кроме хорошо видимым спереди - сзади торцов обваривать / углублять борт не буду.
[img]
[/img]
[img]
you are my world poem[/img]
|
| |
| |
| temavasilev1989 | Дата: Воскресенье, 24.05.2020, 18:01 | Сообщение # 6 |
|
Рядовой
Группа: Мастера
Сообщений: 34
Награды: 0
Репутация: 0
Зарегистрировался: 03.02.2020
Статус: Offline

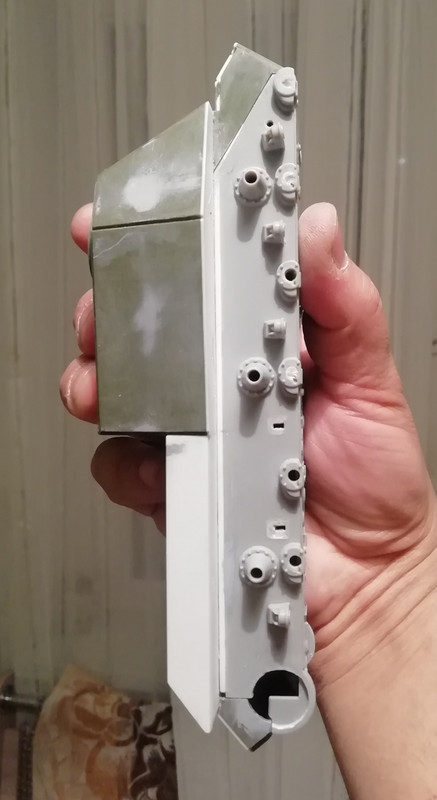

| Днище (ИС-2М), ориентир по стыкам и кронштейнам балансиров
[img] [/img]
Сообщение отредактировал temavasilev1989 - Воскресенье, 24.05.2020, 18:02 |
| |
| |
| Доктор | Дата: Воскресенье, 24.05.2020, 18:17 | Сообщение # 7 |
|
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
| Чистота и аккуратность линий расшивки завораживает. С огромным интересом наблюдаю.
С уважением, Александр.
|
| |
| |
| Neo | Дата: Воскресенье, 24.05.2020, 20:01 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
| Очень хорошая работа с пластиком
С уважением
Артем Николаев
|
| |
| |
| temavasilev1989 | Дата: Воскресенье, 24.05.2020, 20:10 | Сообщение # 9 |
|
Рядовой
Группа: Мастера
Сообщений: 34
Награды: 0
Репутация: 0
Зарегистрировался: 03.02.2020
Статус: Offline
| Спасибо!
Да так то несложно, руку только набить нужно) инструмент простейший - колхозный - игла в циркуле, ряд лезвий, да наждачки - шлифовалки самодельные

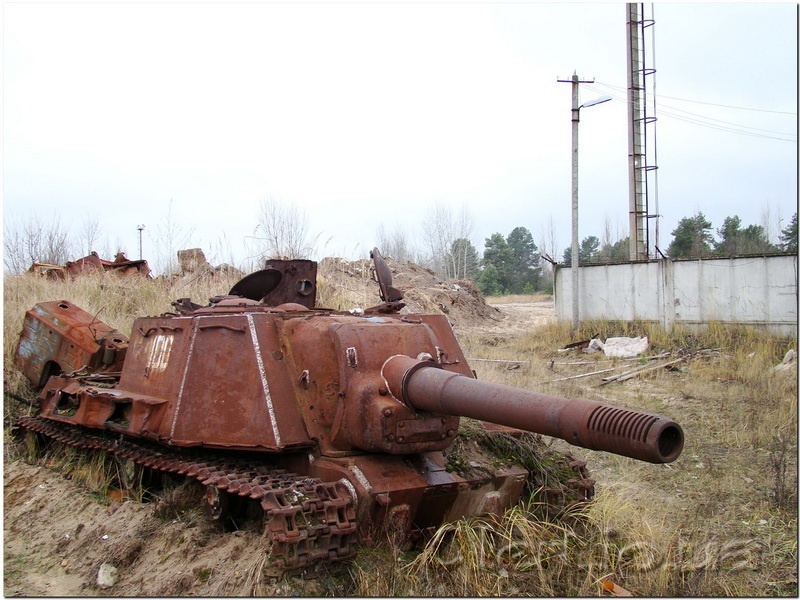

Тут вопрос, такой - мужики, есть у кого фото днища ИСУ-152К?
Помню видел, года два назад, там остатки исухи в поле, как раз дно видать, но не сохранил жалко....
|
| |
| |
| Neo | Дата: Воскресенье, 24.05.2020, 20:24 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
| Тут есть чуть, правда не "К"
http://litnik.in.ua/walkaro....chast-2
ну и тут до кучи,фото всех сохранившихся, правда немного.
http://www.kpopov.ru/military/kzn_park_12.htm#ancor9
С уважением
Артем Николаев
|
| |
| |
| temavasilev1989 | Дата: Воскресенье, 24.05.2020, 20:32 | Сообщение # 11 |
|
Рядовой
Группа: Мастера
Сообщений: 34
Награды: 0
Репутация: 0
Зарегистрировался: 03.02.2020
Статус: Offline
| Спасибо, первое как раз "К")
Я давненько, так, видел фото "К" (останки точнее) в поле, кверху пузом, та хорошо видны все накладки и тд (по сравнению со штатной машиной дно сильно изменилось), жаль не сохранил...
А так, пока буду полагаться на скромную схему их книжки по эксплуатации, и фото ванны трумпетера (тк склоняюсь делать К)
|
| |
| |
| Neo | Дата: Воскресенье, 24.05.2020, 20:55 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 10021
Награды: 3
Репутация: 227
Зарегистрировался: 08.07.2016
Статус: Offline
| Если наткнусь еще на что-то,обязательно скину ссылку.
С уважением
Артем Николаев
|
| |
| |
| temavasilev1989 | Дата: Воскресенье, 24.05.2020, 23:08 | Сообщение # 13 |
|
Рядовой
Группа: Мастера
Сообщений: 34
Награды: 0
Репутация: 0
Зарегистрировался: 03.02.2020
Статус: Offline
| Нашёл, в М-хобби, номер 1, за 2007 год)
|
| |
| |
| temavasilev1989 | Дата: Четверг, 28.05.2020, 08:41 | Сообщение # 14 |
|
Рядовой
Группа: Мастера
Сообщений: 34
Награды: 0
Репутация: 0
Зарегистрировался: 03.02.2020
Статус: Offline
| "Да не опустеют закрома родины! " в которых была обнаружена ванна, от драгоновского ИСа, БУ, но дело поправимое, все равно лучше звездовской, в плане кронштейнов балансиров, и расположению их по осям)

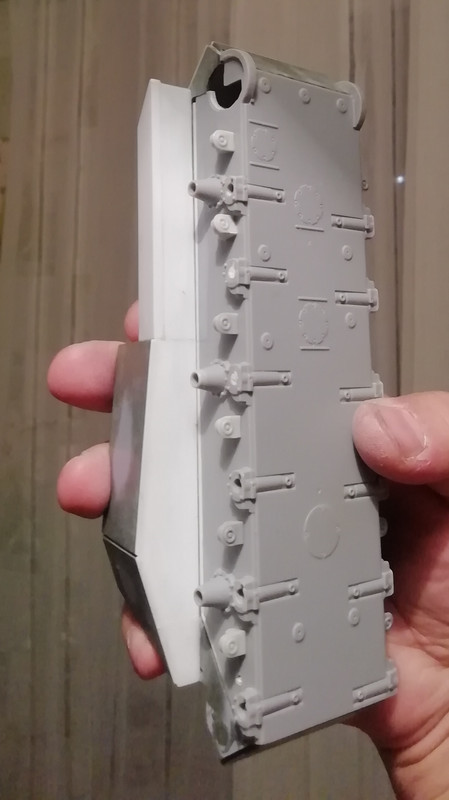

Подгонка, все очень очень насухо)
[img]
[/img]
|
| |
| |
| temavasilev1989 | Дата: Четверг, 28.05.2020, 09:50 | Сообщение # 15 |
|
Рядовой
Группа: Мастера
Сообщений: 34
Награды: 0
Репутация: 0
Зарегистрировался: 03.02.2020
Статус: Offline

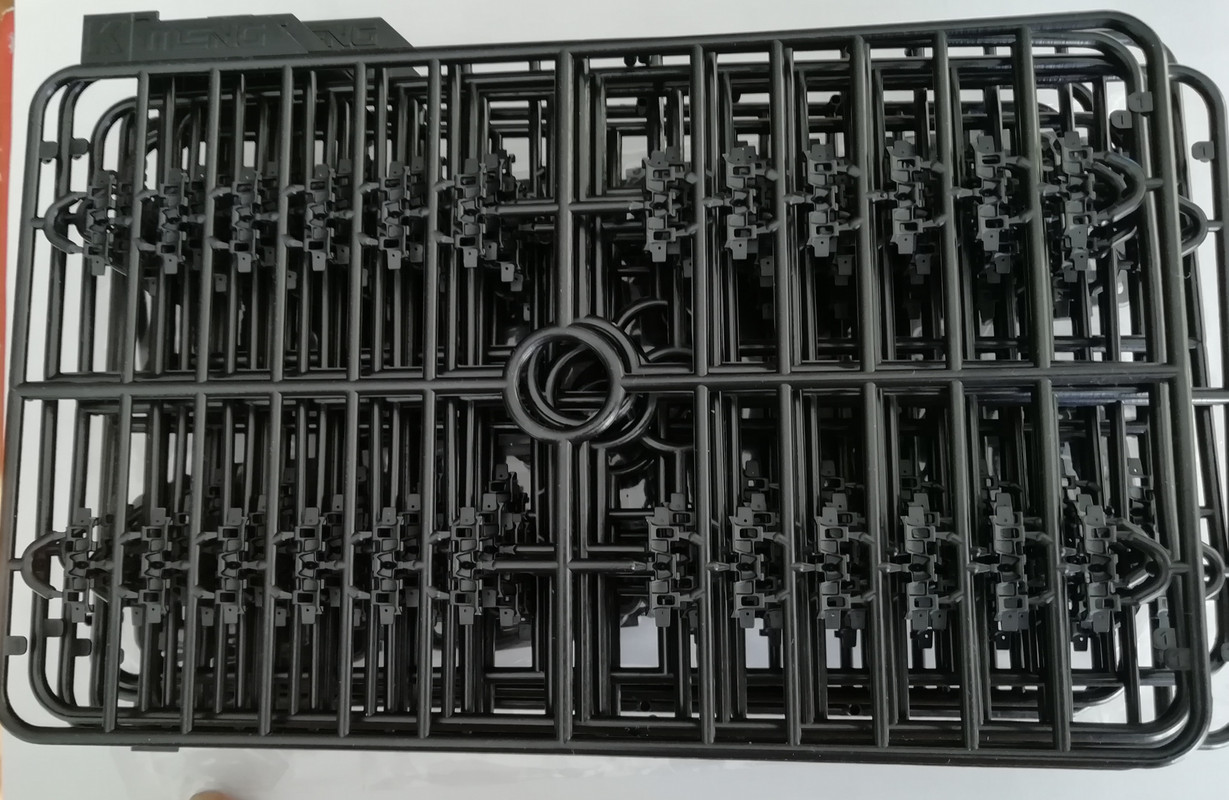

| Ну и то, что планируется использовать в ходовой части, + прочее
