Fokker Dr. I красного барона.
|
|
Хмурый | Дата: Четверг, 16.02.2023, 22:34 | Сообщение # 1 |
![Хмурый](/avatar/88/272010.jpg) Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline

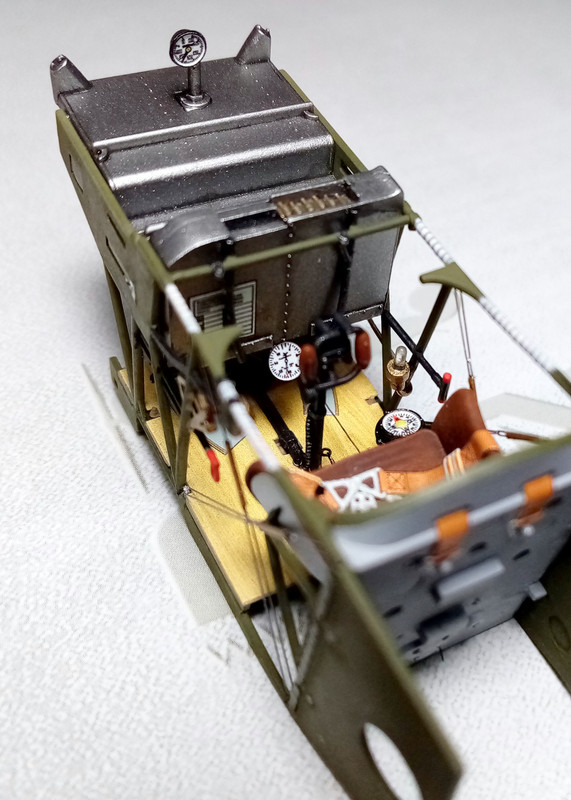

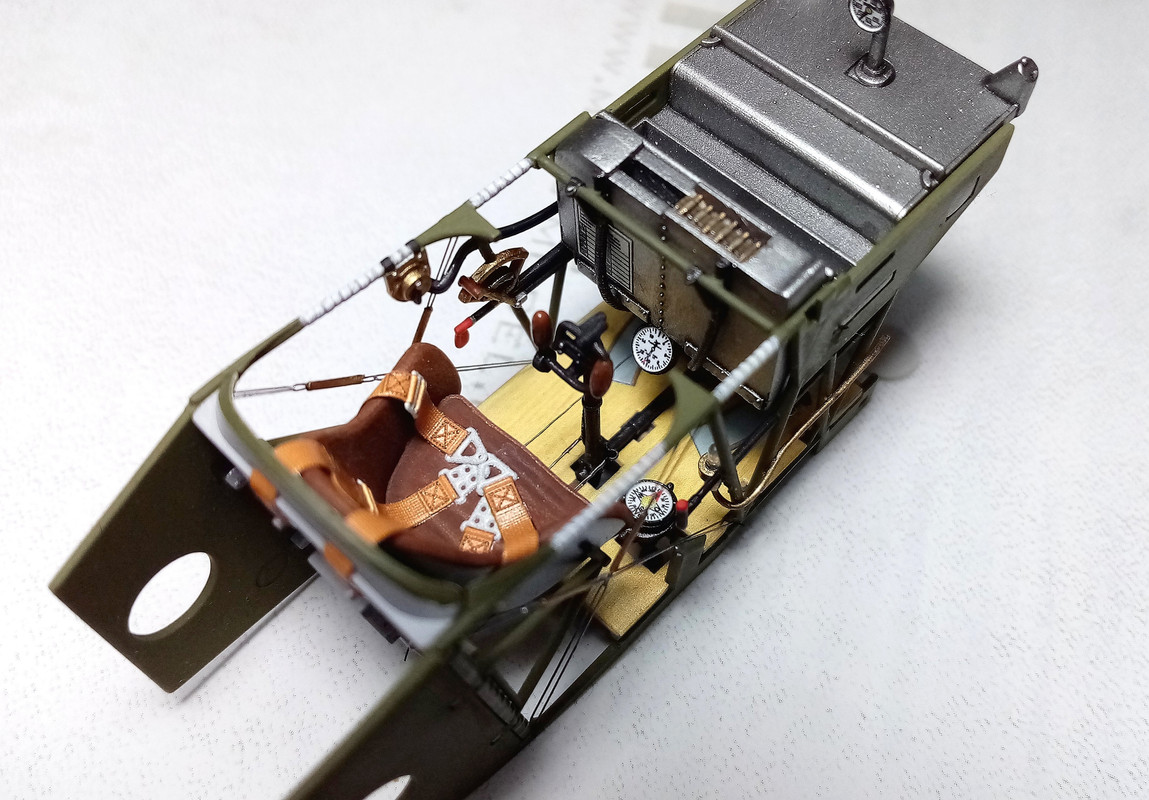

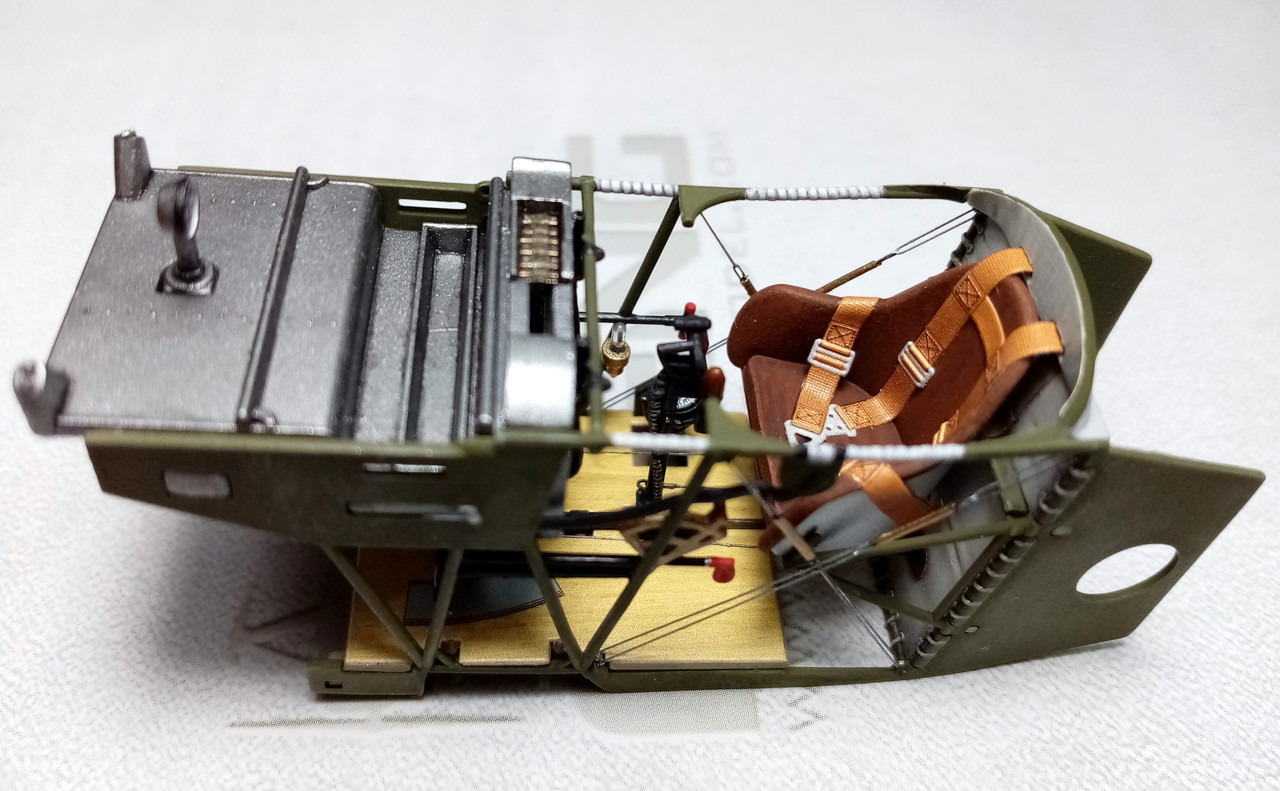

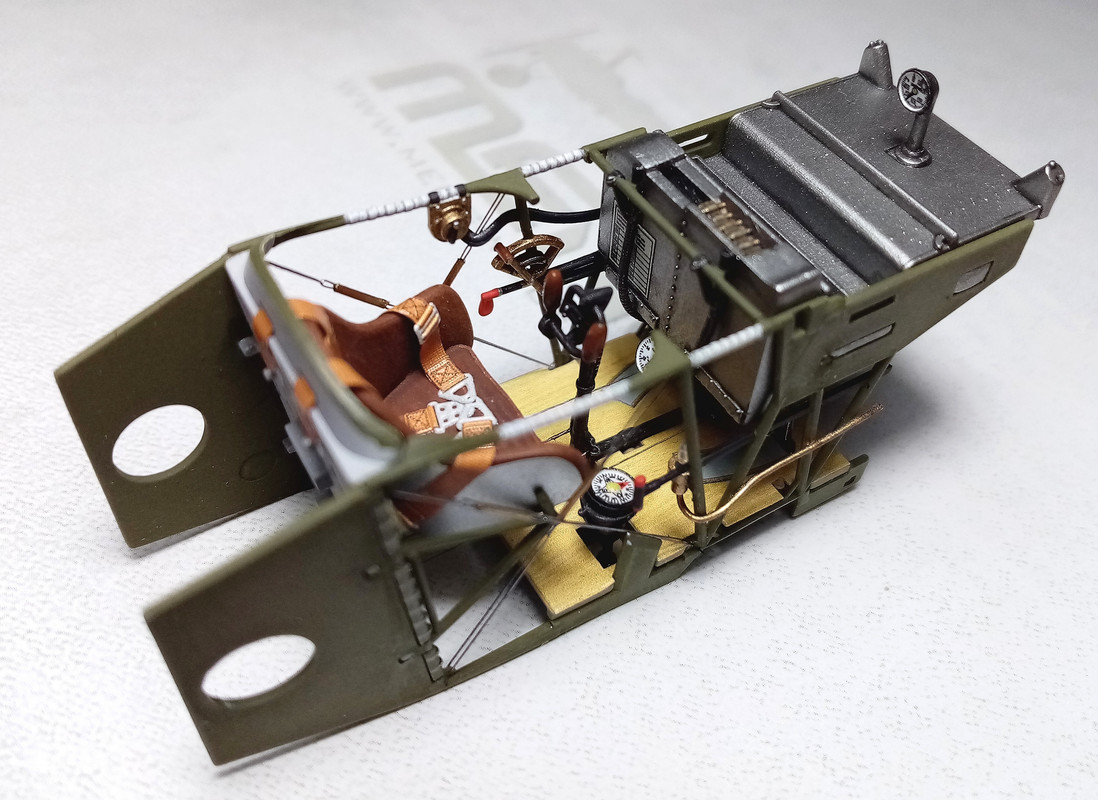

| Добрый вечер! Закончил очередной аэроплан. Продолжаю нагнетать количество плоскостей. На этот раз триплан от Энтони Фоккера - драйдеккер, в простонародии - "дырчик". У меня ложилось мнение, что китайские товарищи купили оснастку у Вингнатов готовую процентов на 95%, но мучится с доведением на собирались. В инструкции много непонятных мест. Основная плата с плоскостями выгнута дугой. Пришлось жестко выпрямлять. По поверхностям модели мелкие, малозаметные следы от стыков прессформы, надо шкурить. Из дополнений - Квиновские декали, очень пригодились! Но, отложим ворчания, модель сложилась прилично. Ставлю твердую четверку.В кабине добавил растяжки. И пульсометр - такая прозрачная колбочка на латунном основании по правому борту.Остальное базовый набор и Квинта.Кстати, по пряжкам потом прошелся металликом, родной цвет декали не внушает.
![](https://i.postimg.cc/kGPMFqWn/1-IMG-20221219-204136.jpg)
![](https://i.postimg.cc/yxh1LtT0/1-IMG-20221222-200225.jpg)
![](https://i.postimg.cc/66Cp64NT/1-IMG-20221222-200240.jpg)
![](https://i.postimg.cc/x11fPsNb/1-IMG-20221222-200615.jpg)
![](https://i.postimg.cc/g0wGCnDz/1-IMG-20221222-200817.jpg)

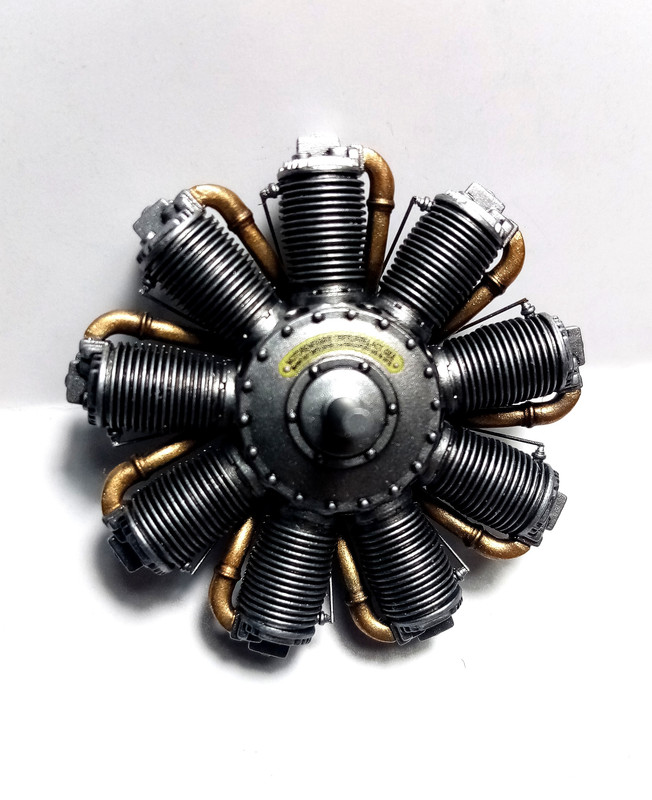

Двигатель доработан тягами из тонкой проволоки, но онирасположены с тыла, потому и не больно видно. А вот "квинтовская" табличка его очевидно украсила.
![](https://i.postimg.cc/JhBWTSrt/IMG-20221219-204452.jpg)

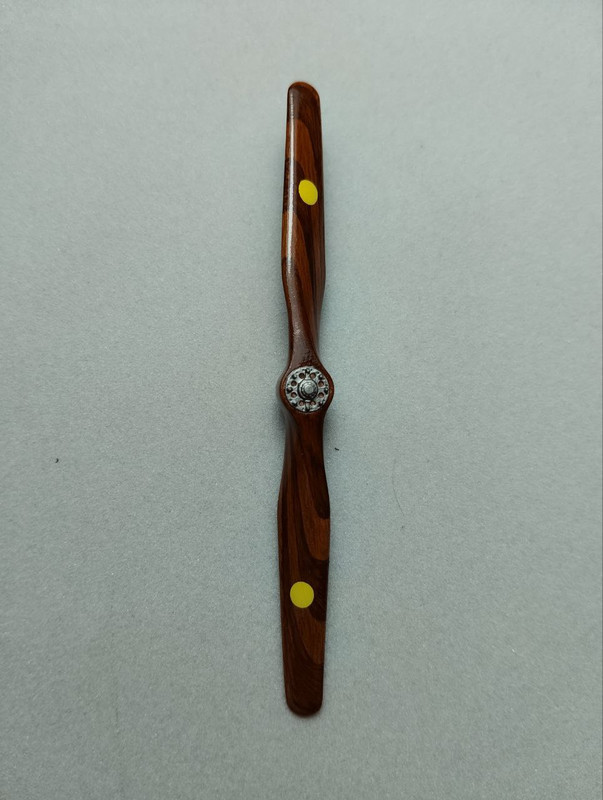

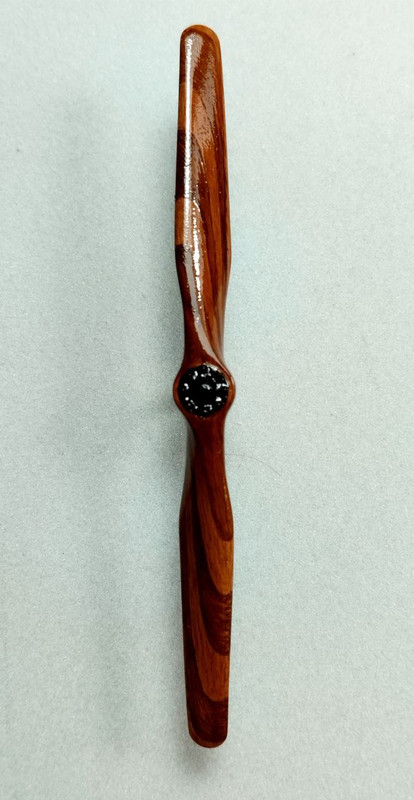

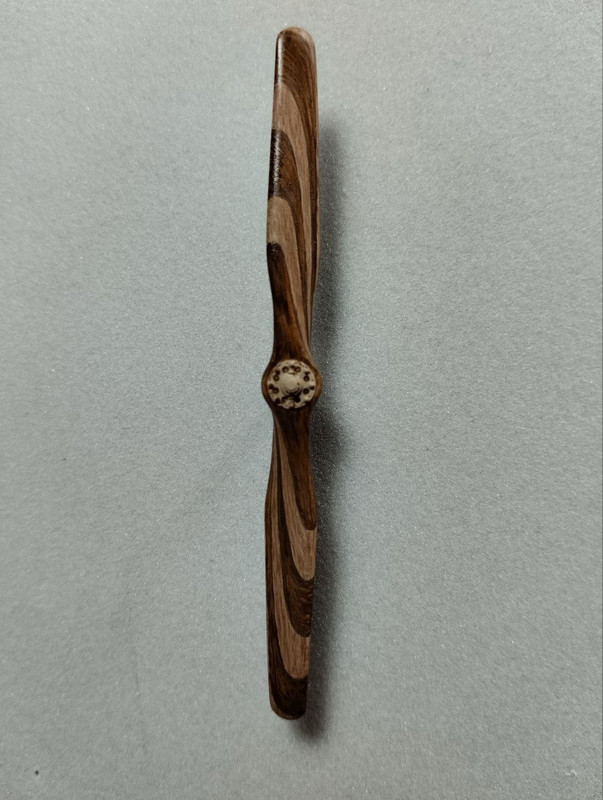

Винт естественным образом потребовал вдумчивой окраски.Основу задул тамиевским акрилом, XF-78, кажется. Темный слой - художественное масло, чуть разведенным тиккурилой 1050. Три дня сушки, а потом по светлым слоям тонкие прожилки водным акрилом. Сверху лак, смесь акрилового красного и смоука от Тамии. Декали на винт в модели нет! Пришлось просить друга печатать на прозрачной декальной бумаге. Кружки надул белым тамиевским акрилом, потом желтым прозрачным, чтобы изобразить логотип, фирмы "Аксиал пропеллер" под слоем отделочного лака. ![](https://i.postimg.cc/ydsskvKd/photo-2023-02-09-21-25-24.jpg)
![](https://i.postimg.cc/6QdBWFDg/photo-2023-02-10-17-01-04.jpg)

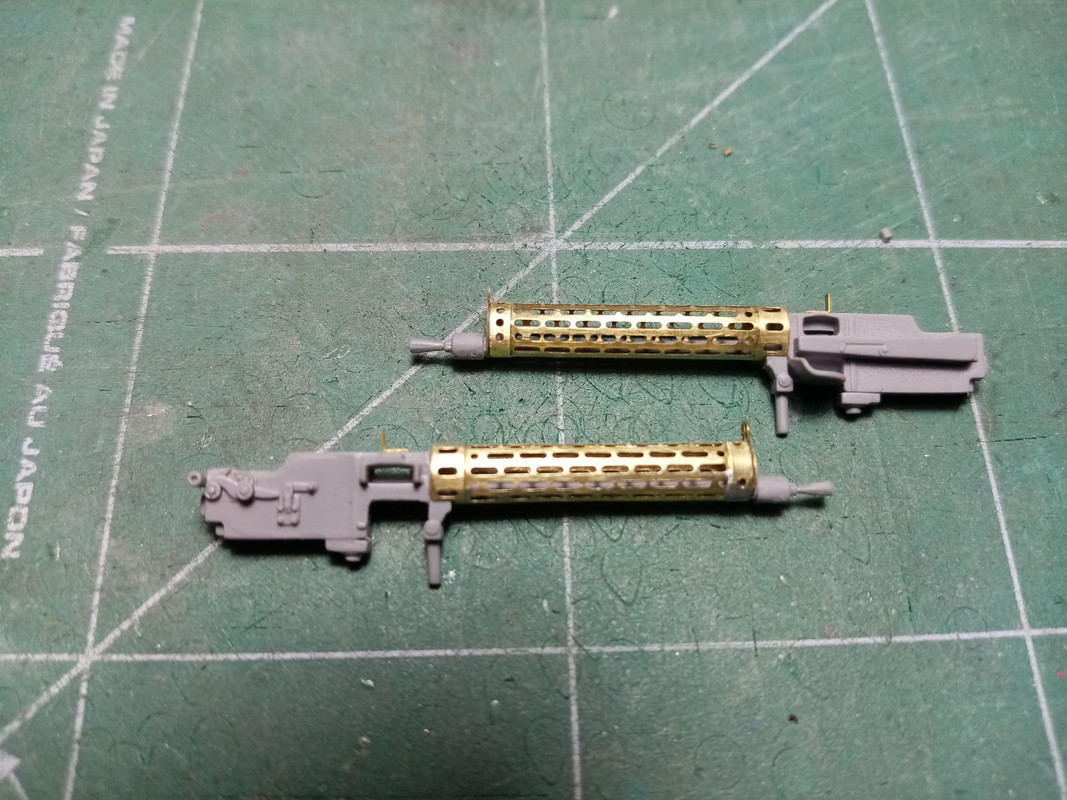

![](https://i.postimg.cc/C17YDkM4/photo-2023-02-12-20-10-32-2.jpg) Пулеметы. Родное травление тоненькое, требует аккуратности. Но получается красиво!![](https://i.postimg.cc/j5BVyc0P/IMG-20221225-223042.jpg)
![](https://i.postimg.cc/SsnFX55m/photo-2023-01-02-22-07-35-2.jpg)

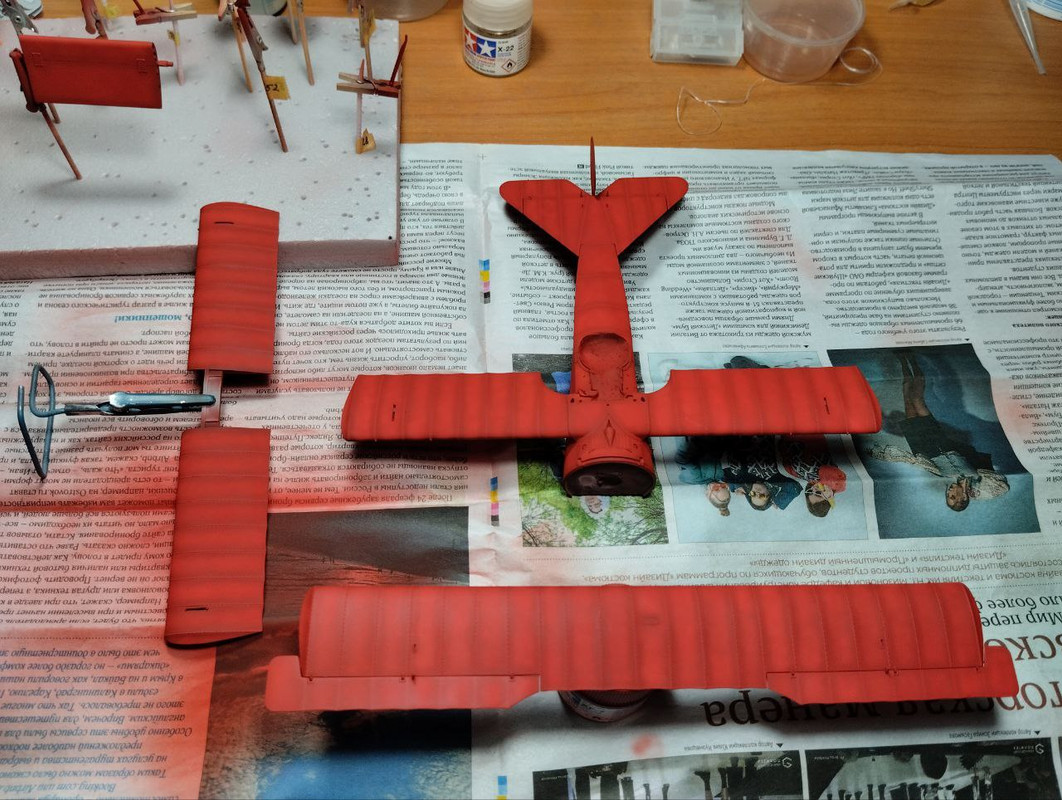

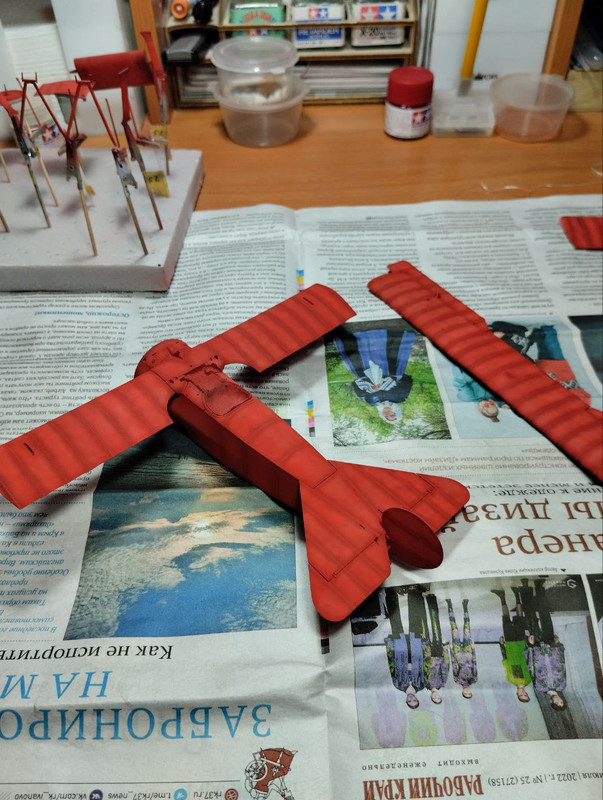

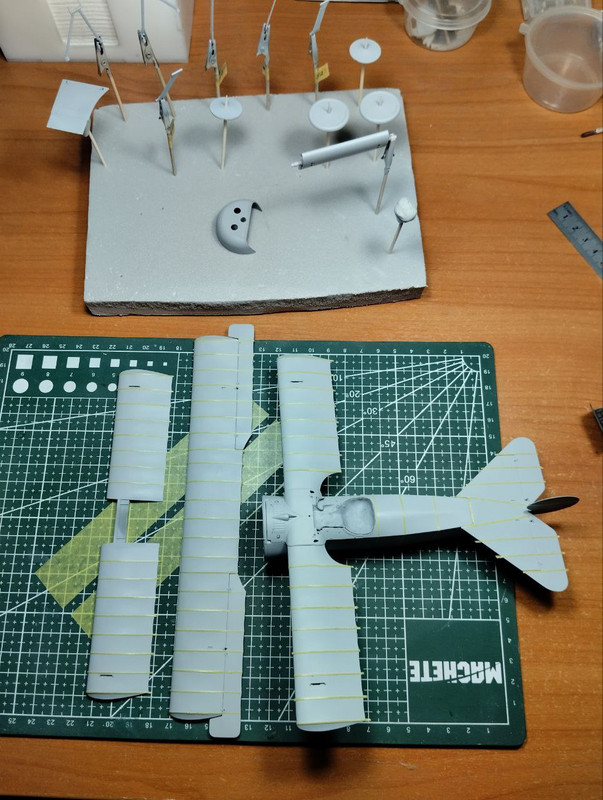

Окраска, как практически у всех многопланов, до окончательной сборки.Ох и намучился я с этим красным! Дал прешейдинг по серому грунту. Начал дуть красным ... и получаю какой то нелепый коричнево-вишневый оттенок! Надул наверное слоев семь! В отчаянии посещала мысль, а не смыть ли все это безобразие! Но друг помог, посоветовал задуть непотребство тонким слоем белой грунтовки тамиевской. Плотная и укрывистая. Тончайшим слоем задул места,где ну жен основной оттенок, не трогая затемнения. И опять поверх тонкие слои с просушкой в сутки. Причем заставлял себя чисто механически надувать тонкий слой, а разглядывать только на следующий день. В общем рекомендую, если красный делать, грунт белый, а прешейдинг коричневый. Не повторяйте моих ошибок! ![](https://i.postimg.cc/zDRY8sKj/photo-2023-02-12-20-10-33-6.jpg)
![](https://i.postimg.cc/PrssxSMk/photo-2023-02-12-20-10-34.jpg)
![](https://i.postimg.cc/WbGRJ09q/photo-2023-02-12-20-10-34-2.jpg)

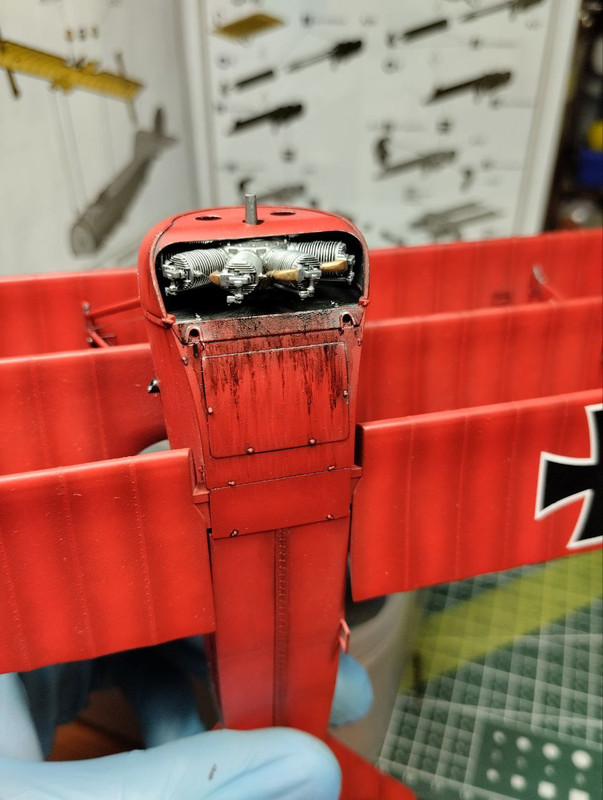

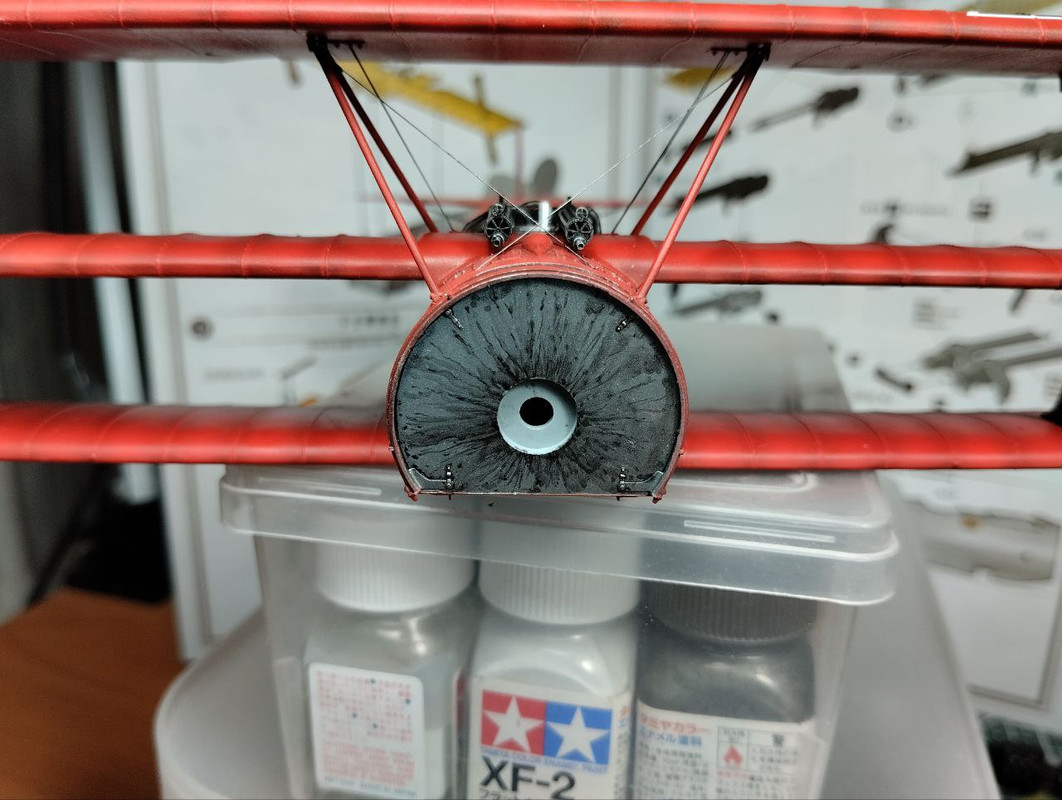

Потом небольшое освинячивание. Ротативные движки плевались маслом замечательно.
![](https://i.postimg.cc/vT5Kfdvw/photo-2023-01-30-21-28-37-3.jpg)
![](https://i.postimg.cc/RVzy9NMS/photo-2023-01-30-22-02-09.jpg)
![](https://i.postimg.cc/c132VQGk/photo-2023-01-30-22-11-08.jpg)

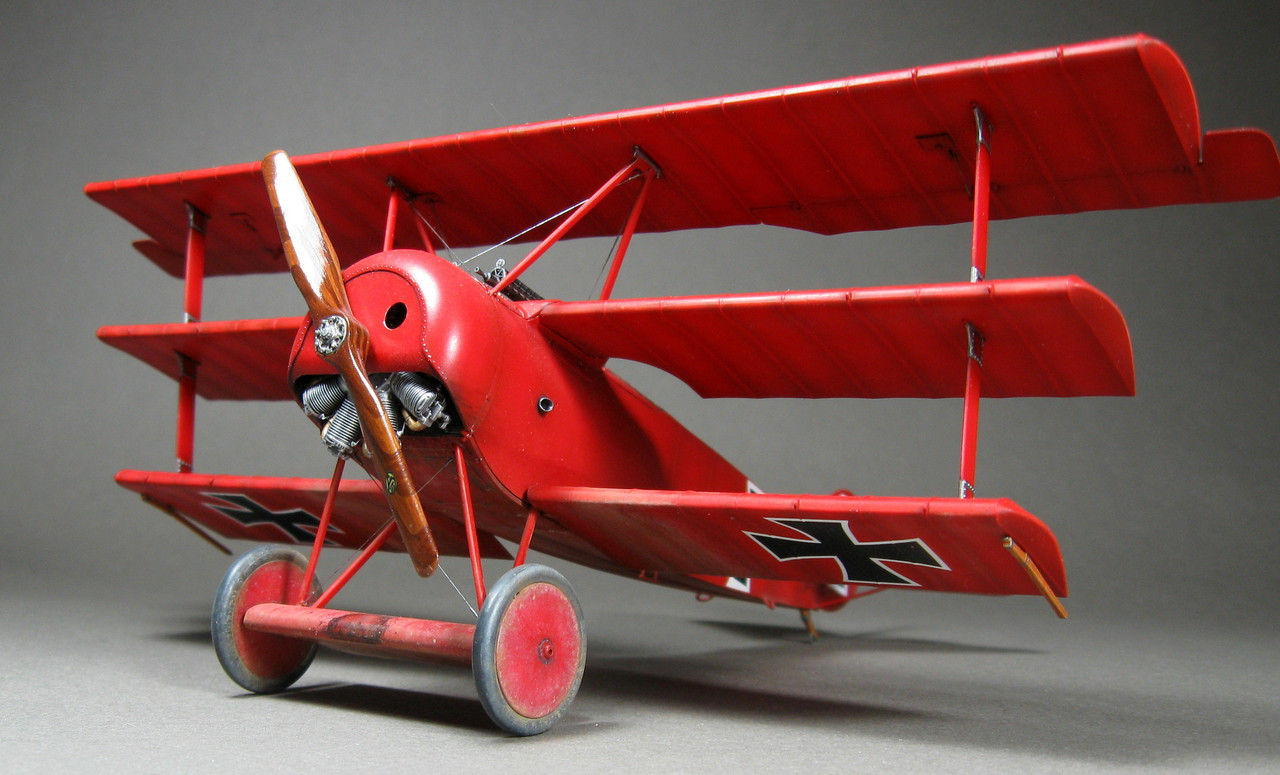

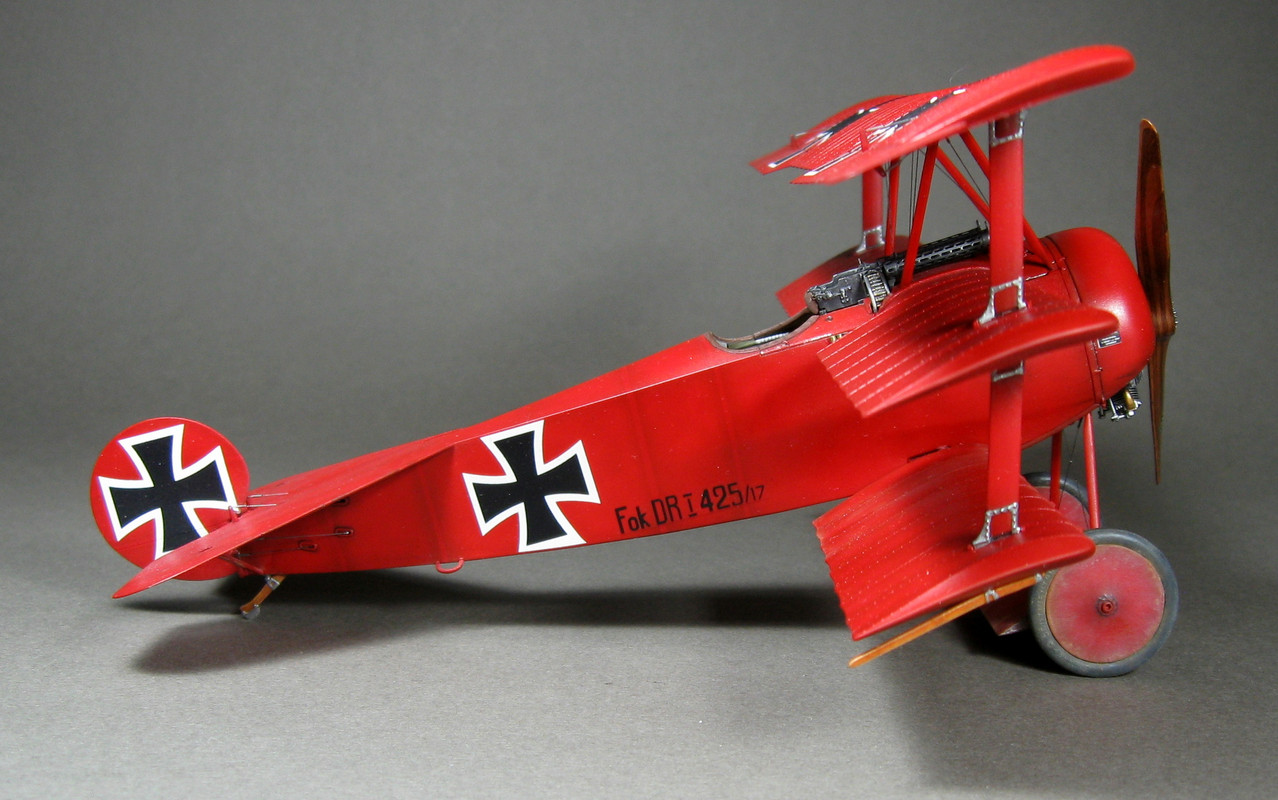

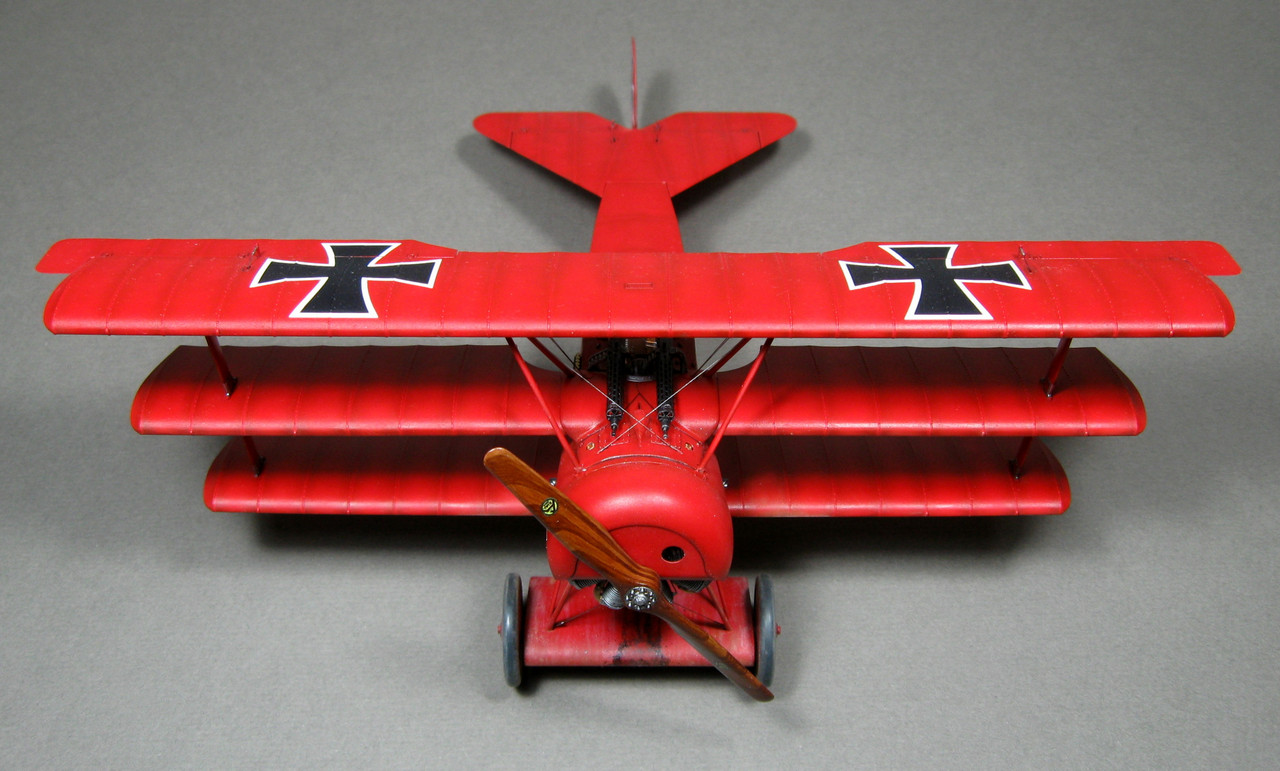

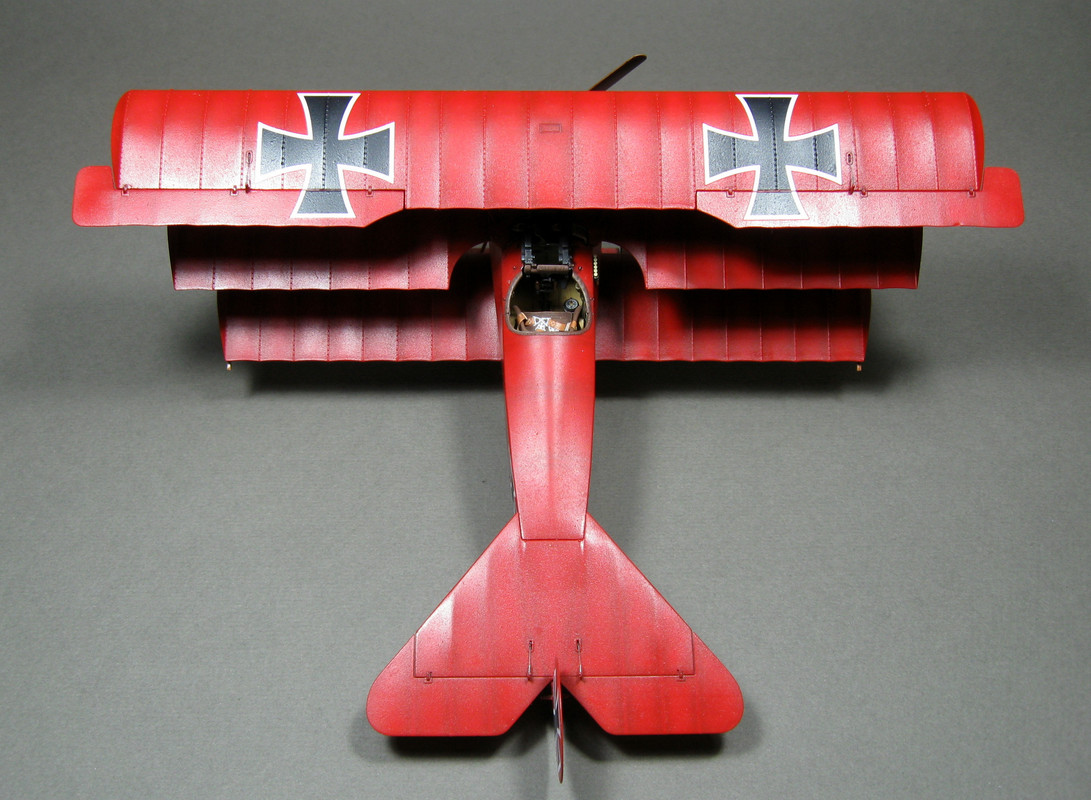

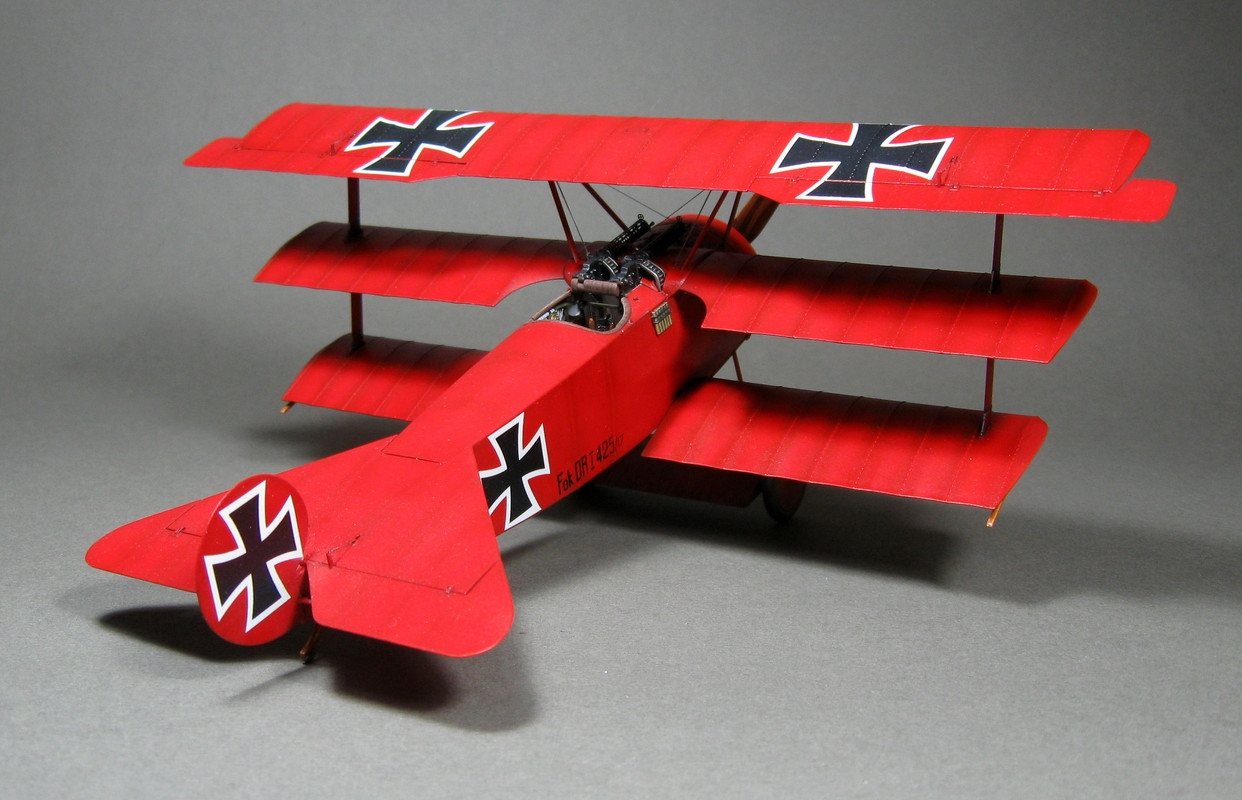

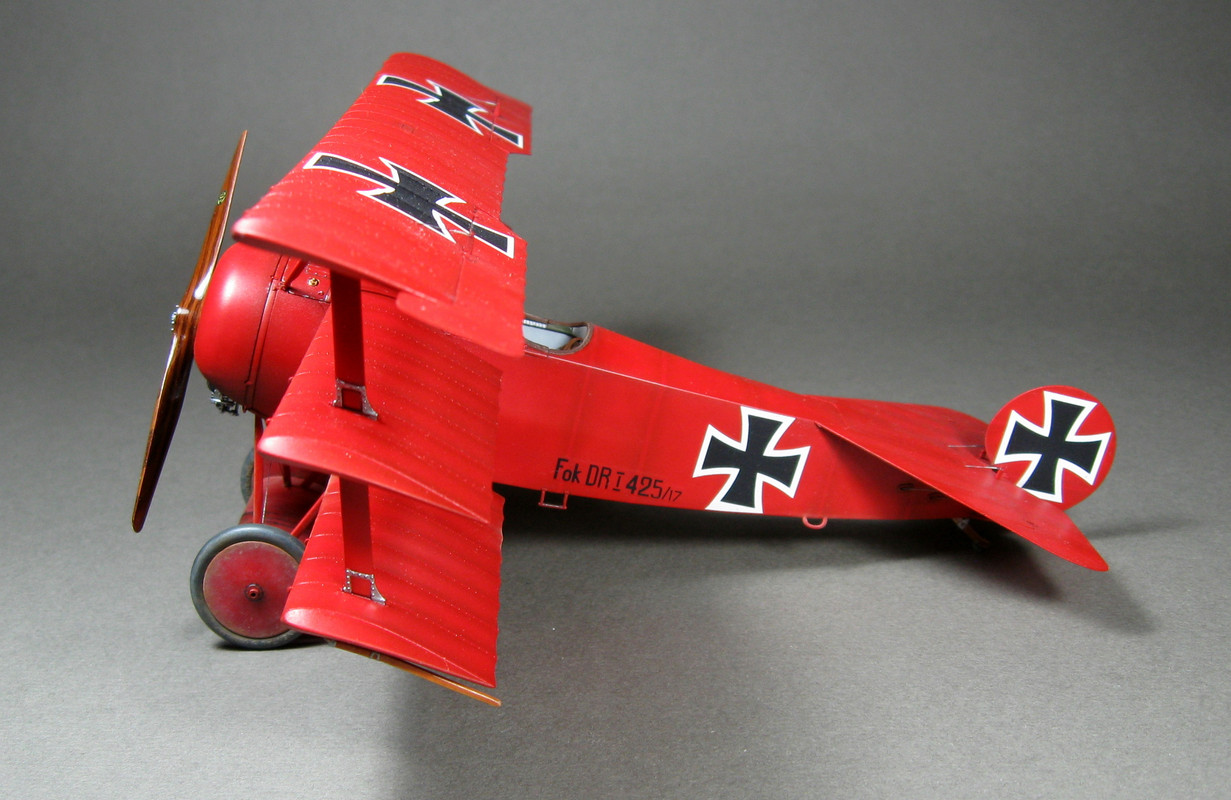

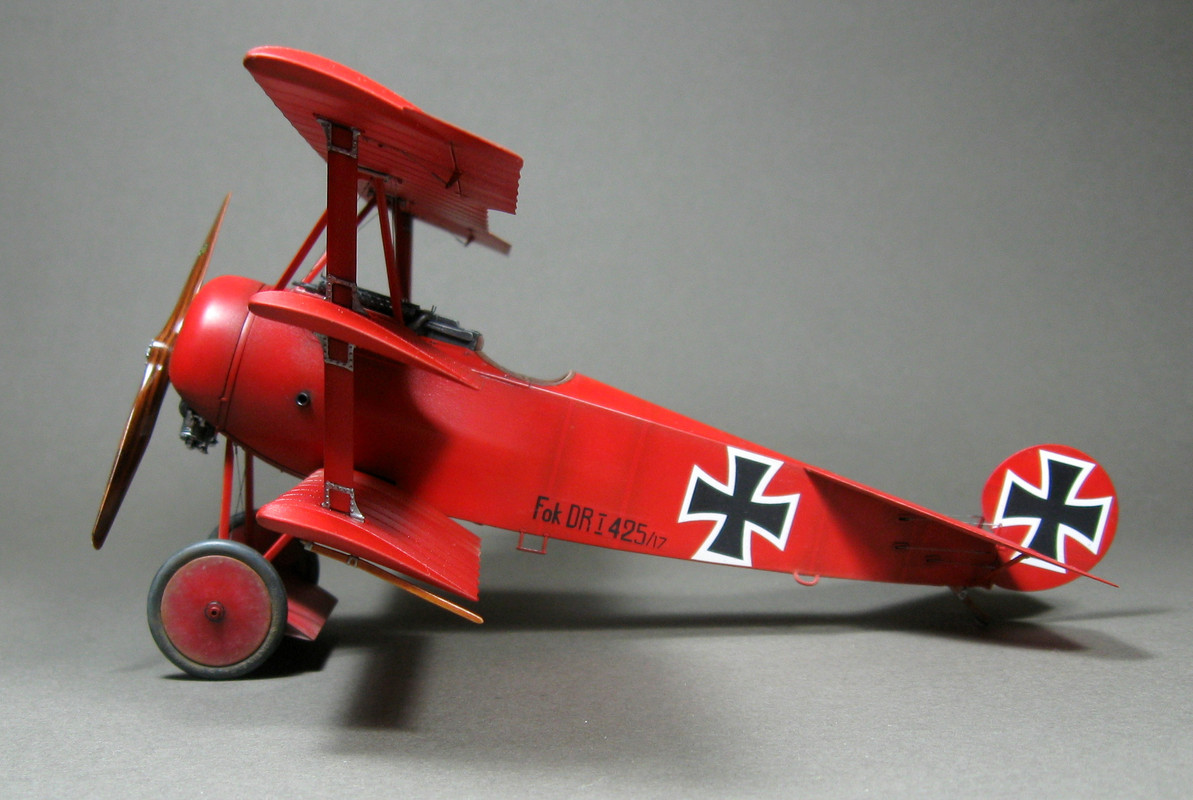

Дальше окончательная сборка и запыление и забрызгивание. И окончательный результат.
![](https://i.postimg.cc/YCrPGZGT/1-IMG-3062.jpg)
![](https://i.postimg.cc/SRLZjfyy/1-IMG-3063-001.jpg)
![](https://i.postimg.cc/mkWXb5WX/1-IMG-3064.jpg)
![](https://i.postimg.cc/63vbxNg4/1-IMG-3065.jpg)
![](https://i.postimg.cc/c1fkD0fV/1-IMG-3066.jpg)
![](https://i.postimg.cc/Bvy7zvYG/1-IMG-3067.jpg)
![](https://i.postimg.cc/tg7mD6z5/1-IMG-3068.jpg)
![](https://i.postimg.cc/L8xbzDj5/1-IMG-3069.jpg)
![](https://i.postimg.cc/qM0bSSLg/1-IMG-3070.jpg)
![](https://i.postimg.cc/28wcDGcG/1-IMG-3071.jpg)
![](https://i.postimg.cc/9QQxF9sh/1-IMG-3072.jpg)
![](https://i.postimg.cc/htZ2Jjq7/1-IMG-3073.jpg)
![](https://i.postimg.cc/fb65Kryz/1-IMG-3075.jpg)
Все. ![smile](/.s/sm/2/smile.gif)
С уважением, Андрей.
Сообщение отредактировал Хмурый - Четверг, 16.02.2023, 22:48 |
|
| |
Valeriy | Дата: Пятница, 17.02.2023, 13:00 | Сообщение # 2 |
![Valeriy](/avatar/00/01/11806462.jpg) Майор
Группа: Мастера
Сообщений: 636
Награды: 2
Репутация: 84
Зарегистрировался: 05.07.2019
Статус: Offline
| Крутяк!
|
|
| |
Neo | Дата: Пятница, 17.02.2023, 13:59 | Сообщение # 3 |
![Neo](/avatar/30/965734.jpg) Генералиссимус
Группа: Администраторы
Сообщений: 10029
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
| Сложно себе представить лучший дырчик!
С уважением Артем Николаев
|
|
| |
Hart | Дата: Пятница, 17.02.2023, 14:55 | Сообщение # 4 |
![Hart](/avatar/88/862582.gif) Полковник
Группа: Мастера
Сообщений: 2459
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
| Абалдеть! Андрей, снова приятно удивил превосходной работой!
"Вот только этого и не хватало, нашему славному гвардейскому экипажу..." Сержант Домешек, (На войне как на войне).
|
|
| |
vitalymozharowski | Дата: Пятница, 17.02.2023, 17:34 | Сообщение # 5 |
Майор
Группа: Мастера
Сообщений: 956
Награды: 6
Репутация: 151
Зарегистрировался: 11.07.2016
Статус: Offline
| Одно слово - круть!!!
|
|
| |
Хмурый | Дата: Пятница, 17.02.2023, 18:02 | Сообщение # 6 |
![Хмурый](/avatar/88/272010.jpg) Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline
| Ребята, спасибо огромное да добрые слова!
С уважением, Андрей.
|
|
| |
Serg106en | Дата: Пятница, 17.02.2023, 18:57 | Сообщение # 7 |
![Serg106en](/avatar/00/00/35434848.jpg) Майор
Группа: Мастера
Сообщений: 563
Награды: 1
Репутация: 107
Зарегистрировался: 08.04.2017
Статус: Offline
| Мастерская работа!
В реальности всё выглядит совсем не так как есть на самом деле...
|
|
| |
Хмурый | Дата: Пятница, 17.02.2023, 20:22 | Сообщение # 8 |
![Хмурый](/avatar/88/272010.jpg) Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline
| Цитата Serg106en ( ![Ссылка на цитируемый текст](/ForumIcons/lastpost.gif) ) Мастерская работа! Сергей, спасибо огромное!
С уважением, Андрей.
|
|
| |
andreiali | Дата: Пятница, 17.02.2023, 21:45 | Сообщение # 9 |
Генерал-майор
Группа: Мастера
Сообщений: 3862
Награды: 8
Репутация: 263
Зарегистрировался: 12.07.2016
Статус: Offline
| Цитата Сергей, спасибо огромное! Я вот Сергея давно терроризирую на сборку этого триплана ) Конечно,я в неописуемом восторге и немного удивлен
|
|
| |
Хмурый | Дата: Пятница, 17.02.2023, 21:51 | Сообщение # 10 |
![Хмурый](/avatar/88/272010.jpg) Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline
| Цитата andreiali ( ![Ссылка на цитируемый текст](/ForumIcons/lastpost.gif) ) Я вот Сергея давно терроризирую на сборку этого триплана ) Ну 24-й, в 32-м я уже наследил. ))))
Цитата andreiali ( ![Ссылка на цитируемый текст](/ForumIcons/lastpost.gif) ) Конечно,я в неописуемом восторге и немного удивлен Интрига. Себе не взялся бы. Любопытство. ![smile](/.s/sm/2/smile.gif)
С уважением, Андрей.
|
|
| |
andreiali | Дата: Пятница, 17.02.2023, 22:02 | Сообщение # 11 |
Генерал-майор
Группа: Мастера
Сообщений: 3862
Награды: 8
Репутация: 263
Зарегистрировался: 12.07.2016
Статус: Offline
| Есть в планах два триплана,три скажем так.Два от родена и один от Козаводы И немного похвастаюсь,заказал вот такой
|
|
| |
Ulis | Дата: Суббота, 18.02.2023, 17:50 | Сообщение # 12 |
![Ulis](/avatar/28/637818.jpg) Полковник
Группа: Мастера
Сообщений: 837
Награды: 5
Репутация: 174
Зарегистрировался: 25.07.2016
Статус: Offline
| Финальный результат получился достойный.. Андрей, а нет в планах собрать что-то большое "бомбардировочное" из ПМВ? Уж очень у них камо забористый...Необычный...
С уважением Олег...
|
|
| |
Serg106en | Дата: Суббота, 18.02.2023, 20:10 | Сообщение # 13 |
![Serg106en](/avatar/00/00/35434848.jpg) Майор
Группа: Мастера
Сообщений: 563
Награды: 1
Репутация: 107
Зарегистрировался: 08.04.2017
Статус: Offline
| Цитата andreiali ( ![Ссылка на цитируемый текст](/ForumIcons/lastpost.gif) ) Я вот Сергея давно терроризирую на сборку этого триплана ) Ну вот этажерки почему то меня не возбуждают. Да, красивые работы радуют глаз и душу, но тянет к более современным формам ЛА...
В реальности всё выглядит совсем не так как есть на самом деле...
|
|
| |
Доктор | Дата: Вторник, 21.02.2023, 17:25 | Сообщение # 14 |
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
| С огромным удовольствием посмотрел. Очень славный агрегат вышел!
С уважением, Александр.
|
|
| |
Хмурый | Дата: Среда, 22.02.2023, 23:34 | Сообщение # 15 |
![Хмурый](/avatar/88/272010.jpg) Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline
| Цитата andreiali ( ![Ссылка на цитируемый текст](/ForumIcons/lastpost.gif) ) Есть в планах два триплана,три скажем так.Два от родена и один от КозаводыИ немного похвастаюсь,заказал вот такой Целых три?! Чем отличатся будут? Когда коробочка приедет, похвастайся и содержимым! ![smile](/.s/sm/2/smile.gif)
Цитата Доктор ( ![Ссылка на цитируемый текст](/ForumIcons/lastpost.gif) ) С огромным удовольствием посмотрел. Очень славный агрегат вышел! Саша, спасибо!
Цитата Ulis ( ![Ссылка на цитируемый текст](/ForumIcons/lastpost.gif) ) Финальный результат получился достойный..Андрей, а нет в планах собрать что-то большое "бомбардировочное" из ПМВ? Уж очень у них камо забористый...Необычный... Олег, спасибо! Не, бомберы не вдохновляют, да и крупные машины ставить не куда! Этот "дырчик" был приятный и весьма поучительный эксперимент. В мечтах у меня собрать только один аппарат в 32-м на ПМВ - это Сопвич-Триплан. Но пока в ближайшие планы его не включил.... Все-таки 48-й мне ближе.
С уважением, Андрей.
|
|
| |
