| Понял Алексей, похоже от набора останется одна бочка шашки)), буду изготавливать кронштейн самостоятельно.
|
|
| |
Makarov | Дата: Пятница, 16.09.2022, 22:03 | Сообщение # 17 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
| Шашка-то хоть в габарит ложится (диаметр 392 мм, высота 482 мм)?
|
|
| |
torsionov2022 | Дата: Пятница, 16.09.2022, 22:22 | Сообщение # 18 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Цитата Makarov (  ) Шашка-то хоть в габарит ложится (диаметр 392 мм, высота 482 мм)? Алексей, я пока только лишние рёбра сточил, превращаю в МДШ, пока не спаял ещё. Будет готова обязательно выложу с замерами.
Добавлено (16.09.2022, 22:53) --------------------------------------------- Как ни странно в размеры входит Внешний диаметр вроде не изменится.

 Добавлено (17.09.2022, 19:32) --------------------------------------------- Алексей, у вас нет случайно ещё схем самой шашки МДШ не могу по фото сообразить как позиционировать боковинки относительно отверстия для дымопуска. И если вдруг есть схемка с размерами кронштейна это бы существенно облегчило его изготовление, буду очень благодарен.
Сообщение отредактировал torsionov2022 - Пятница, 16.09.2022, 23:50 |
|
| |
Makarov | Дата: Воскресенье, 18.09.2022, 20:06 | Сообщение # 19 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
| На снабжении было два вида морских шашек

Цитата torsionov2022 (  ) И если вдруг есть схемка с размерами кронштейна это бы существенно облегчило его изготовление, буду очень благодарен. Детальных чертежей с размерами нет, но там все размеры должны крутится вокруг трех отверстий на кормовой детали, в которые вкручиваются крепежные болты.
|
|
| |
torsionov2022 | Дата: Воскресенье, 18.09.2022, 21:52 | Сообщение # 20 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Цитата Makarov (  ) На снабжении было два вида морских шашек Алексей, как всегда благодарю! Теперь стало понятно как бочки спаять С кронштейном разберусь! Я уже начал делать вариант как на первом фото с боковым расположением отверстия для дымопуска. В принципе на прототипе как раз первый вариант читается судя по боковым пробкам.
|
|
| |
Serg106en | Дата: Понедельник, 19.09.2022, 04:22 | Сообщение # 21 |
 Лейтенант
Группа: Мастера
Сообщений: 468
Награды: 1
Репутация: 94
Зарегистрировался: 08.04.2017
Статус: Offline
| Доп баки и БДШ какие то мятые все... молотками что ли били по ним? Это была норма?....про надгусеничные полки молчу))...
В реальности всё выглядит совсем не так как есть на самом деле...
|
|
| |
torsionov2022 | Дата: Пятница, 23.09.2022, 20:26 | Сообщение # 22 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline

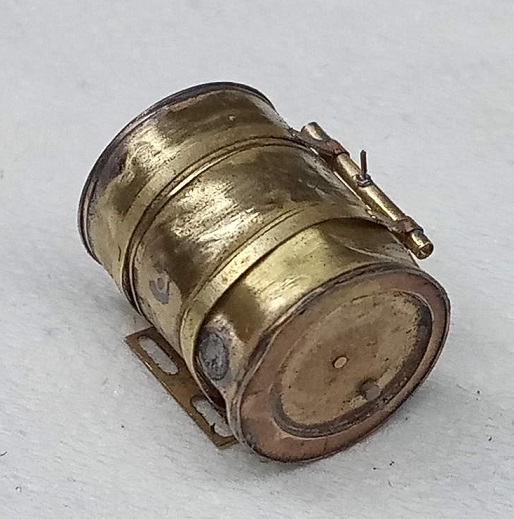

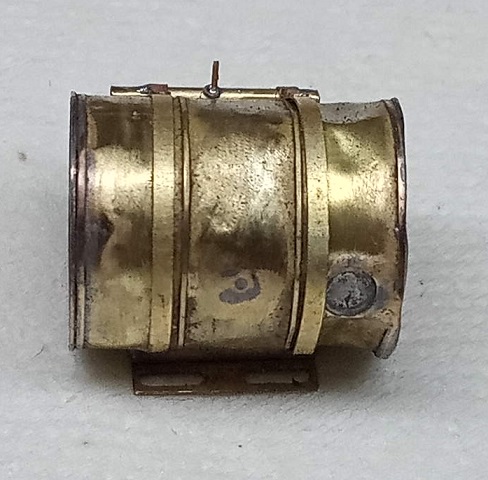

| Немного продвинулся с одной шашкой. По извращался с латунными трубками 1мм, торцы рассверлил и по центру сделал отверстие. Получилось немного топорно но уж как смог, вроде стало похоже на то что было а не то что из параллельной реальности даёт микродизайн.




 Добавлено (23.09.2022, 20:32) --------------------------------------------- Боковые ручки поставлю уже по месту.
|
|
| |
Makarov | Дата: Суббота, 24.09.2022, 12:18 | Сообщение # 23 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
| Здорово получается.
|
|
| |
torsionov2022 | Дата: Суббота, 24.09.2022, 13:42 | Сообщение # 24 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Цитата Makarov (  ) Здорово получается. Спасибо большое!
|
|
| |
Ulis | Дата: Суббота, 24.09.2022, 20:21 | Сообщение # 25 |
 Полковник
Группа: Мастера
Сообщений: 780
Награды: 5
Репутация: 140
Зарегистрировался: 25.07.2016
Статус: Offline
| Цитата Serg106en (  ) Доп баки и БДШ какие то мятые все... молотками что ли били по ним? Это была норма?....про надгусеничные полки молчу))... городские бои.. там все слетало и гнулось на раз... Да и продолжает...
С уважением Олег...
|
|
| |
Serg106en | Дата: Суббота, 24.09.2022, 20:25 | Сообщение # 26 |
 Лейтенант
Группа: Мастера
Сообщений: 468
Награды: 1
Репутация: 94
Зарегистрировался: 08.04.2017
Статус: Offline
| БДШ получились шикарные.
В реальности всё выглядит совсем не так как есть на самом деле...
|
|
| |
torsionov2022 | Дата: Суббота, 24.09.2022, 21:20 | Сообщение # 27 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Цитата Serg106en (  ) БДШ получились шикарные. Спасибо. Это уже МДШ ради этого и перепиливалось))Добавлено (30.09.2022, 17:48) --------------------------------------------- Makarov, Алексей приветствую, у вас нет случайно чертежа по типу  Желательно с баком, интересует сам кронштейн и крепления лент стяжек в верхней части. На фото фронтовых машин при снятии бака эти ленты отсутствуют, по идее они должны там быть приварены к треугольной скобе, или всё таки как то скрепляются?
|
|
| |
Makarov | Дата: Воскресенье, 02.10.2022, 14:08 | Сообщение # 28 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline

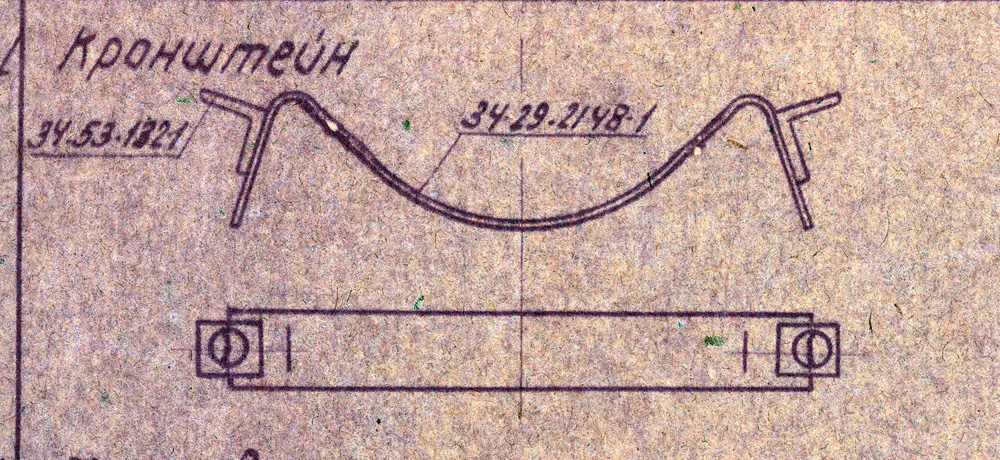

| Есть такой чертеж. Лента не приваривается, а просто пропускается через треугольную скобу.

|
|
| |
torsionov2022 | Дата: Воскресенье, 02.10.2022, 15:08 | Сообщение # 29 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline

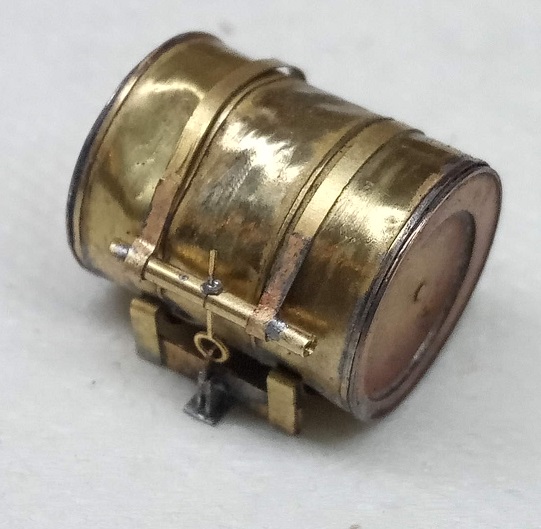

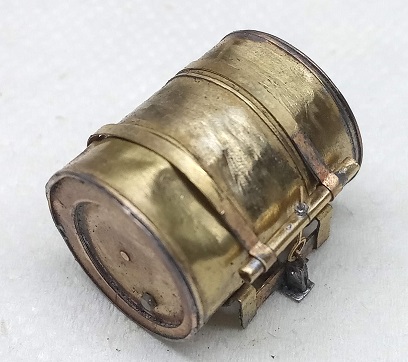

| Makarov, Алексей Спасибо большое! Получается лента сама себя прижимает при натяжке. Закончил МДШ и спаял баки, сделал вогнутость насколько получилось, думаю достаточно.
|
|
| |
Makarov | Дата: Воскресенье, 02.10.2022, 15:58 | Сообщение # 30 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
| У звезды, насколько помню, баки вполне нормальные были.
|
|
| |
|
