Форум для моделистов » СССР » Средние танки » Т-34-85 (Т-34/85 набор от "Звезды"№3687)
Т-34-85
torsionov2022Дата: Пятница, 09.09.2022, 17:16 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Online
Строю модель с дополнениями от микродизайна и помимо кривизны самого пластика в отличии от других новинок Т-34 от "звезды" начал сбиваться с толку ещё и кривизной наборов ФТ. Как разберусь с вставками фото,дополню.

Добавлено (09.09.2022, 17:42)
---------------------------------------------

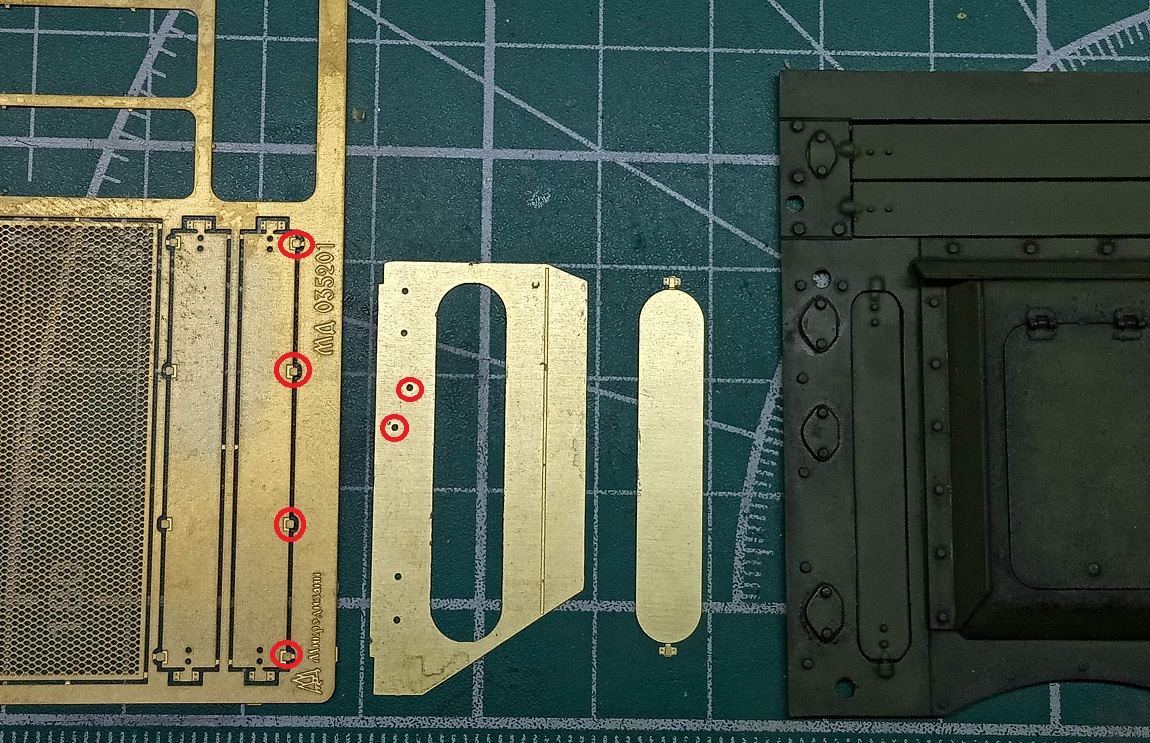

Вопрос собственно по расположению лючков, микродизайн даёт какое то развёрнутый относительно других средний лючок. И слева остатки от ФТ на кормовые жалюзи, там непонятные элементы типа приварок имеют место быть на реальной машине?

Добавлено (09.09.2022, 17:44)
---------------------------------------------
Справа на фото деталь от Т-34-85 АФВ.


MakarovДата: Пятница, 09.09.2022, 20:23 | Сообщение # 2
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Приветствую.
На 1945 год крыша над радиаторами имела такую конструкцию.
Прикрепления: 6867564.jpg(230.6 Kb)

MakarovДата: Пятница, 09.09.2022, 20:25 | Сообщение # 3
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
На створках жалюзи приварок быть не должно. Да и сами створки наверное лучше из пластика делать т.к. их толщина была 20 мм

torsionov2022Дата: Пятница, 09.09.2022, 20:53 | Сообщение # 4
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Online
Приветствую Алексей! Огромное спасибо. Я уж хотел купить набор который для драгона делает микродизайн, но теперь понял что проще самому из пластика сделать, там такие же косяки. Не думал я что так встряну с этой 85кой, как всегда уже половина набора в утиль.

MakarovДата: Суббота, 10.09.2022, 08:11 | Сообщение # 5
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Да, с травленкой в плане копийности просто беда.

torsionov2022Дата: Понедельник, 12.09.2022, 17:01 | Сообщение # 6
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Online
Почему то перенесли мою тему в мат.часть, я так то строю модель))

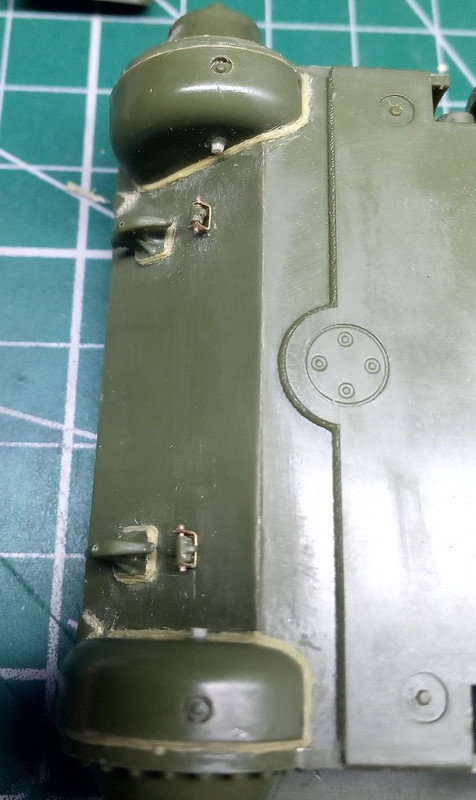

Поменял крепления защёлок на поздние


Доработал плату травления, добавил броне-крышки из пластика высверлил и дополнил болтами места крепления бронелиста.
Добавил планку с болтами.

Так как самих жалюзей не видно, не стал менять их форму.
Ну и добавил пластиковые жалюзи на корму.

MakarovДата: Понедельник, 12.09.2022, 23:18 | Сообщение # 7
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Вот эту полоску нужно срезать, чтобы не мешала створке открываться.
Прикрепления: 1295665.jpg(120.1 Kb)

torsionov2022Дата: Вторник, 13.09.2022, 02:05 | Сообщение # 8
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Online
Алексей спасибо в очередной раз, так её не должно быть вообще?) Я думал какой то ограничитель штатный, вот откуда это взялось на модели...

Добавлено (15.09.2022, 19:25)
---------------------------------------------

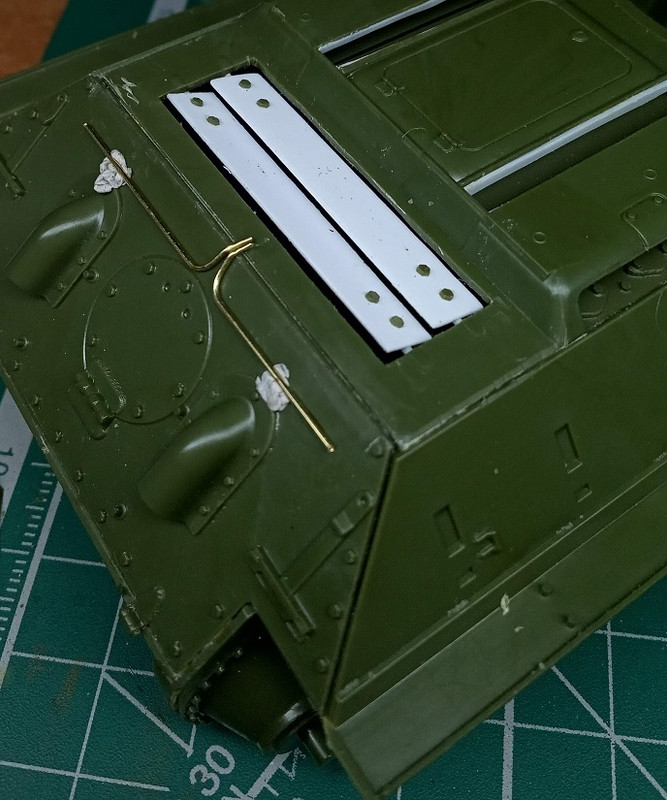

Срезал ненужный выступ, дальше покрашу жалюзи и приклею крышу.

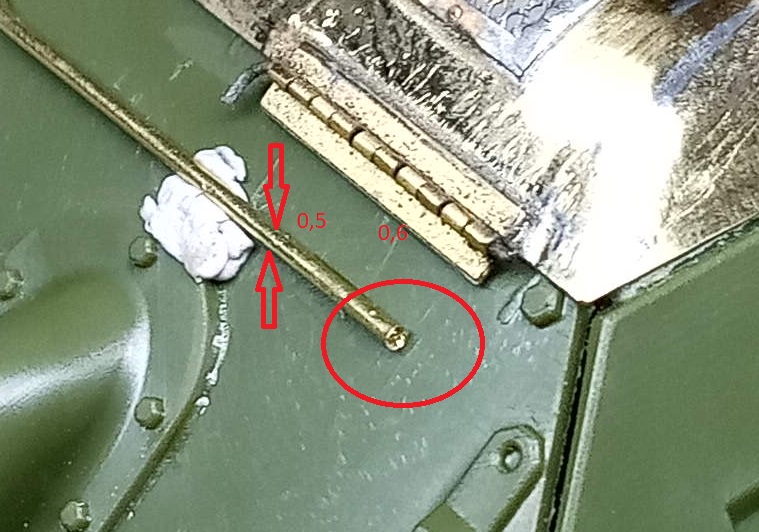

Спаял крышку над вентилятором и изготовил трубки проводки для БДШ.


Трубки 0.5 на концах развальцевал до 0.6.


Алексей, если можете подскажите схему подключения БДШ как идут провода с трубок.


MakarovДата: Четверг, 15.09.2022, 22:17 | Сообщение # 9
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Цитата torsionov2022 ()
Алексей, если можете подскажите схему подключения БДШ как идут провода с трубок.

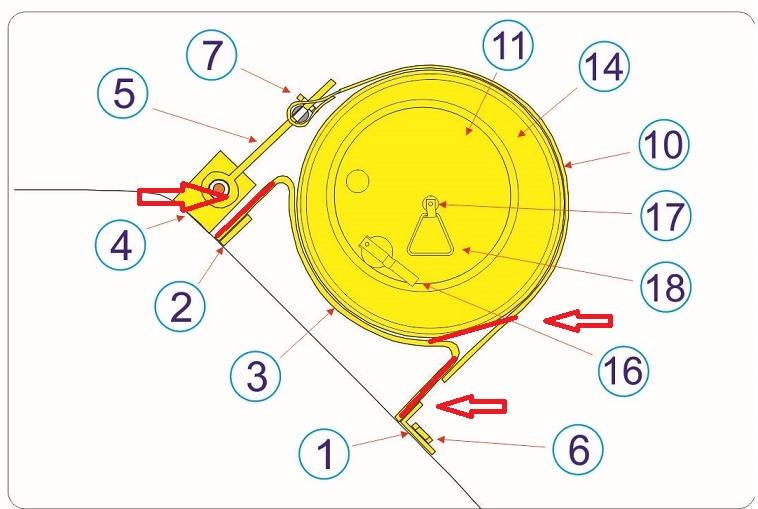

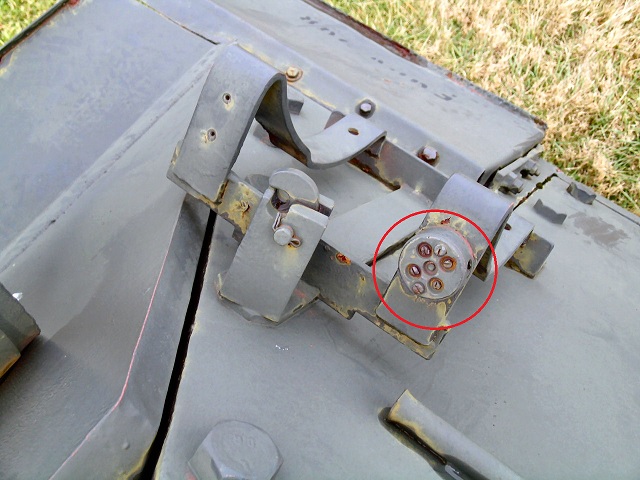

Провод из трубки идет к распределительной коробке, установленной на кронштейне МДШ (отметил стрелкой). Далее из распределительной коробки к запалу шашки идет два провода.

Прикрепления: 4506309.jpg(100.4 Kb)

torsionov2022Дата: Четверг, 15.09.2022, 23:49 | Сообщение # 10
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Online
Цитата Makarov ()
Провод из трубки идет к распределительной коробке, установленной на кронштейне МДШ (отметил стрелкой)

Похоже вот на фото круглая коробочка.
Алексей как всегда благодарю за помощь.

Добавлено (16.09.2022, 00:02)
---------------------------------------------

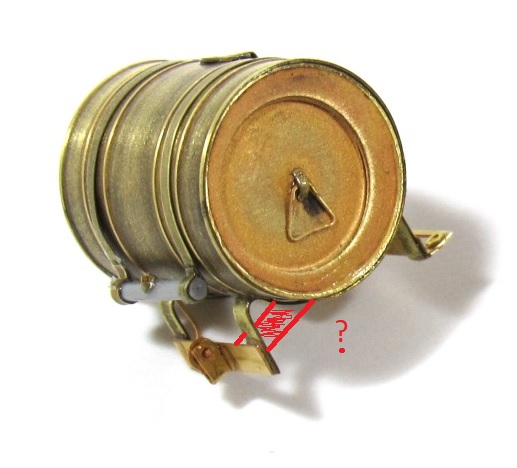

Ещё бы увидеть достоверный кронштейн для шашки а то у микродизайна идёт без продольной перемычки основания. А на фронтовых фото вижу именно с перемычкой.


MakarovДата: Пятница, 16.09.2022, 12:53 | Сообщение # 11
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Все верно, центральная перемычка должна быть.

torsionov2022Дата: Пятница, 16.09.2022, 21:03 | Сообщение # 12
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Online

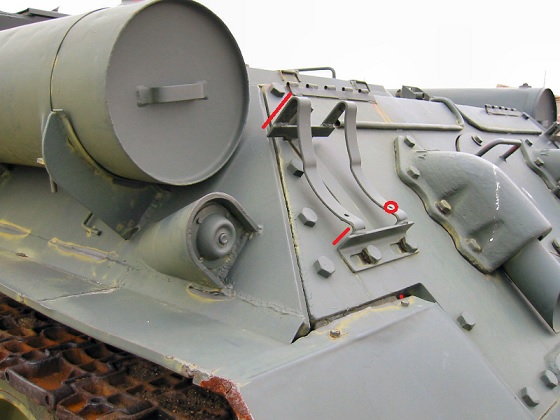

Алексей а нет схемы или чертежа в боковой проекции, на фото кронштейн имеет много отличий например разная высота верхних стоек и нижних в месте изгиба, и не совсем понятно как лета стяжки крепиться снизу, явно не так как предлагает микродизайн. Стяжки вроде уходят под саму шашку и там крепятся на болтах судя по отверстиям в кронштейне.


Фото су-100 возможно я ошибаюсь.

Добавлено (16.09.2022, 21:13)
---------------------------------------------

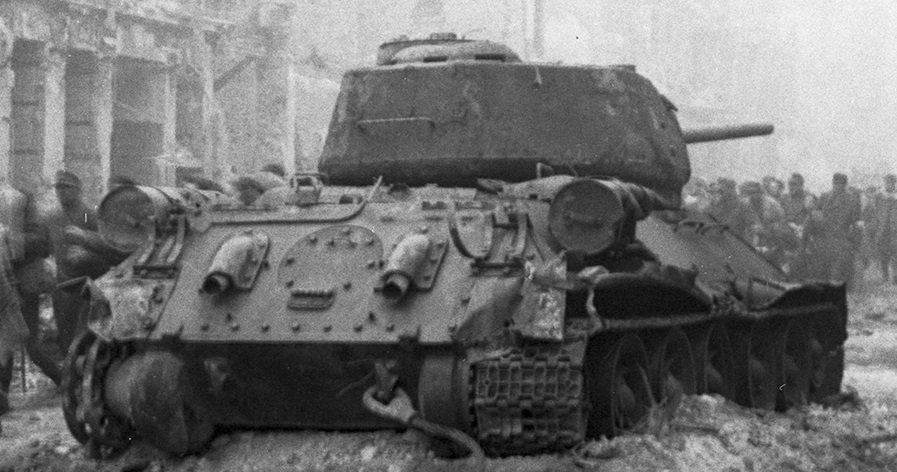

Вот на Берлинском фото хорошо видно что кронштейн схожий и как раз крепление стяжных лент как я предполагал на болтах.


MakarovДата: Пятница, 16.09.2022, 21:21 | Сообщение # 13
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline


А на фото чешская машина.

torsionov2022Дата: Пятница, 16.09.2022, 21:26 | Сообщение # 14
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Online
Алексей, Огромнейшее спасибо! Я уже стал сам дотошнее вглядываться smile стоит только предположить что нельзя верить достоверности наборов фототравления как сразу выходит море нестыковок.

Добавлено (16.09.2022, 21:27)
---------------------------------------------
А коробочка распределительная значит не круглая должна быть))


MakarovДата: Пятница, 16.09.2022, 21:37 | Сообщение # 15
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Да, круглая коробка это послевоенная, на 44-45 гг - прямоугольная, притом судя по номеру детали перекочевала с БТ.
