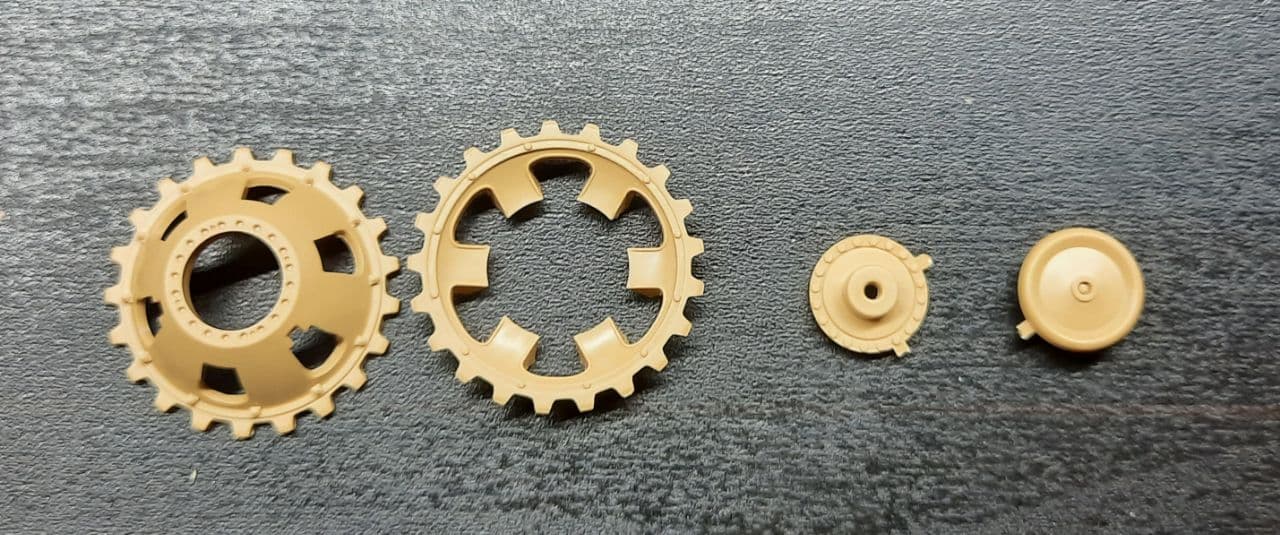

| Вот наконец-то и доехала до меня эта модель. С момента заказа до получения прошло почти 2.5 месяца. Долгий путь, ничего не скажешь. Сначала хотел сделать полный обзор содержимого коробки, такой же как ранее делал для Pz.IV H от RFM. Но подобное в сети уже есть, поэтому сразу перейду к стройке, попутно обращая внимание на "узкие" моменты модели и сравнивая с аналогичными деталями других производителей(Dragon и Таком). Сборку начал с ходовой части. Ведущие колеса у RFM собираются из 4 деталей каждое, благодаря такому членению не нужно шпатлевать труднодоступный стык между половинками ведущего колеса, как например у Dragon или Таком.
![](https://i.postimg.cc/44hHDdXh/photo-2020-11-29-14-08-08.jpg)
К сожалению, RFM не обошли стороной распространенную ошибку всех производителей моделей троек и штугов: черезчур большая толщина видимой кромки ведущего колеса.

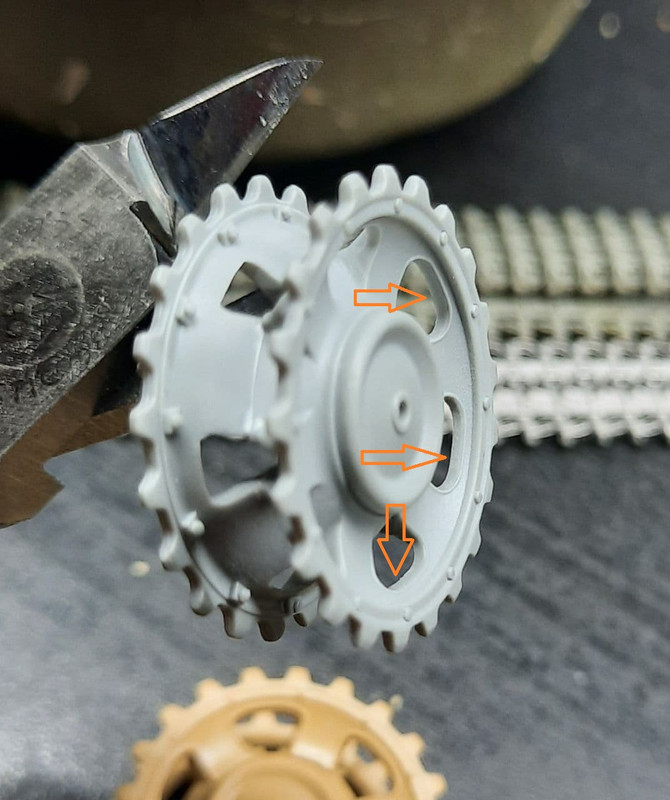

Вот как это место выглядит у Драгона:
![](https://i.postimg.cc/DyvFqjpy/photo-2020-11-29-13-53-47.jpg)

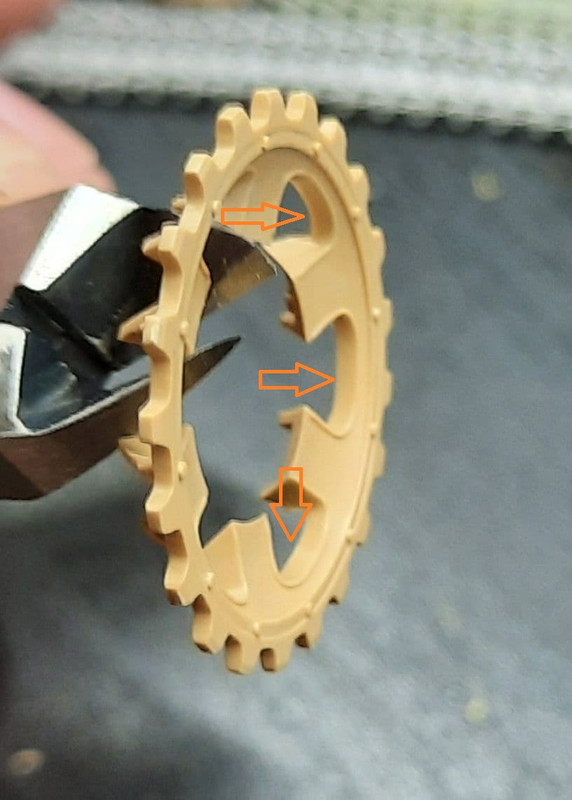

А вот как у RFM:
![](https://i.postimg.cc/j2vpgT3q/photo-2020-11-29-13-53-47-2.jpg)

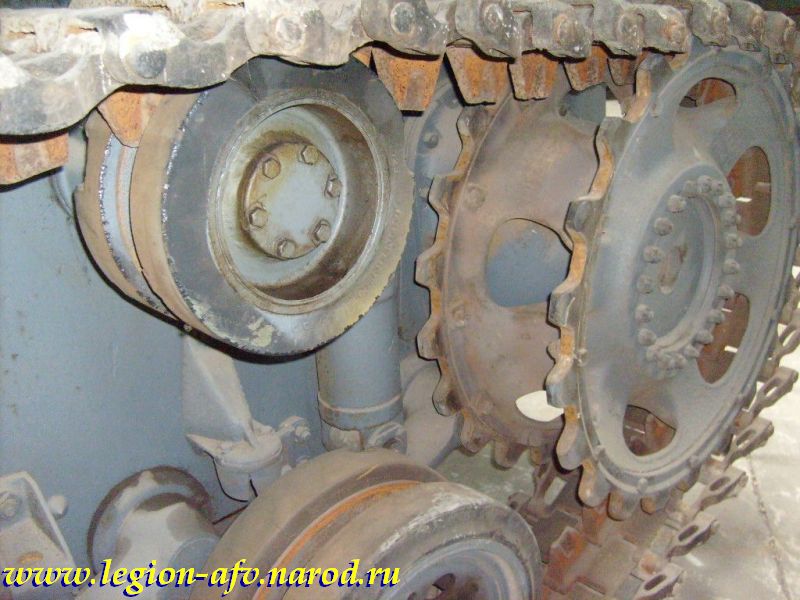

У Таком аналогичная ситуация. На реальном же танке это место выглядит вот так:
![](https://i.postimg.cc/SRjd4pNx/Pz-III-Saumur-059.jpg)

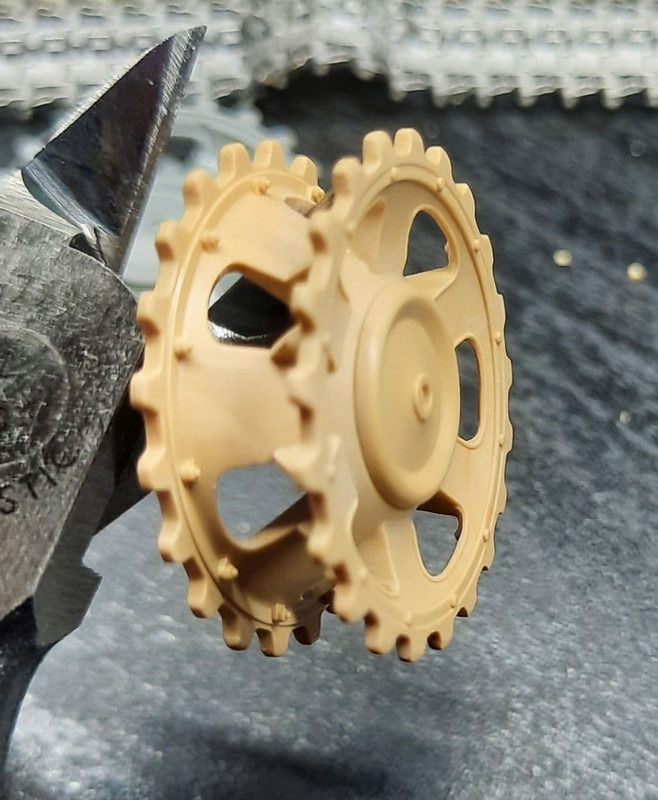

Модельным ножом подрезал изнутри фаску на колесе RFM и получил годный результат:
![](https://i.postimg.cc/6Qjzm3tm/photo-2020-11-29-13-53-46.jpg)
Ну и сравнение ведущих колес всех трех производителей, слева направо: RFM, TAKOM, DRAGON
Сообщение отредактировал [RvD]-Alpenshutze- - Воскресенье, 29.11.2020, 14:19 |
|
| |
don_salluste_II | Дата: Воскресенье, 29.11.2020, 16:46 | Сообщение # 2 |
![don_salluste_II](/avatar/00/01/04591117.jpg) Подполковник
Группа: Мастера
Сообщений: 911
Награды: 2
Репутация: 54
Зарегистрировался: 02.11.2018
Статус: Offline
| СПАСИБО за разбор! Для компании новой Академки не хватает ![sad](/.s/sm/2/sad.gif)
Смотрю, Таком почти полностью игнорировал плавное спряжение, меж зубцами и окружностью на которой сидят. По РФМ-у - членение ведущего как то не оч... слишком резкий излом, там где должно быть покАто.
Сообщение отредактировал don_salluste_II - Воскресенье, 29.11.2020, 16:46 |
|
| |
Neo | Дата: Воскресенье, 29.11.2020, 17:49 | Сообщение # 3 |
![Neo](/avatar/30/965734.jpg) Генералиссимус
Группа: Администраторы
Сообщений: 10029
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
| Вот всегда удивлялся. Есть же живые образчики.... Как можно интерпретировать одно и то же колесо столько раз....
С уважением Артем Николаев
|
|
| |
LIMA | Дата: Воскресенье, 29.11.2020, 20:22 | Сообщение # 4 |
![LIMA](https://1056996568.uid.me/avatar.jpg) Лейтенант
Группа: Мастера
Сообщений: 185
Награды: 0
Репутация: 10
Зарегистрировался: 12.07.2016
Статус: Offline
| Смотрю, старина "Дракоша" всё ещё на коне.
|
|
| |
[RvD]-Alpenshutze- | Дата: Воскресенье, 29.11.2020, 20:22 | Сообщение # 5 |
Лейтенант
Группа: Мастера
Сообщений: 236
Награды: 0
Репутация: 15
Зарегистрировался: 28.07.2016
Статус: Offline
| don_salluste_II, да не за что, просто сам искал в сети подобное, но ничего кроме сравнения драгона и старой тамии не нашел Вот, исправляю. Заодно думаю коллеги подскажут если чего пропущу. Академ планирую получить на следующей неделе, его тоже в эту тему буду постить. Что до ведущего Такома, так у него оно еще и чуть меньшего диаметра, чем у Драгона и РФМ. Однозначно эта деталь у ТАКОМа вышла неудачно. С переходами на колесе РФМ немного пошаманил, заодно и изобразил фактуру литой поверхности. Думаю выглядит теперь гораздо лучше чем из коробки было. Neo, ага, ну кстати РФМ судя по всему с большущей такой оглядкой на Драгон делал свою модель, что в принципе неплохо. А вот Таком пошел своим путем и не особо удачно.

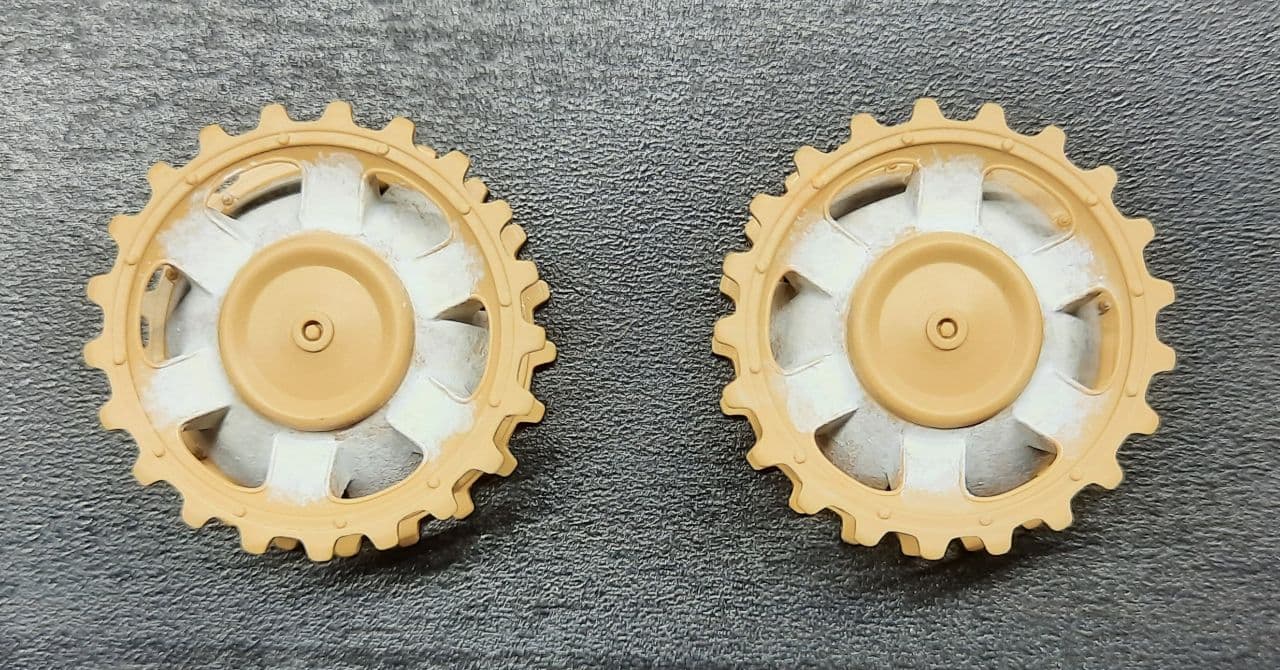

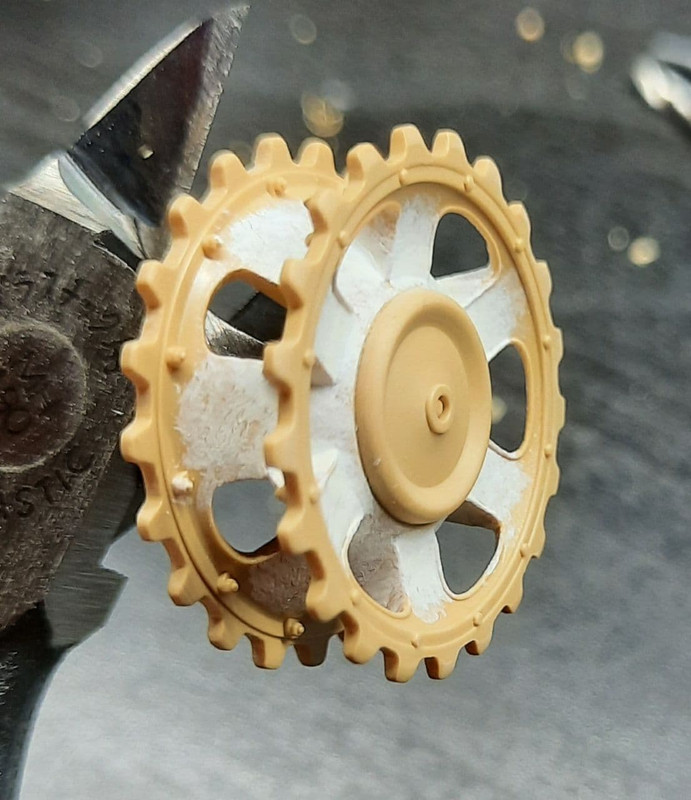

Немного доработал форму зубцов:
![](https://i.postimg.cc/T1mmWhDy/photo-2020-11-29-20-10-14.jpg)
![](https://i.postimg.cc/gJ18J3nF/photo-2020-11-29-20-10-14-2.jpg)

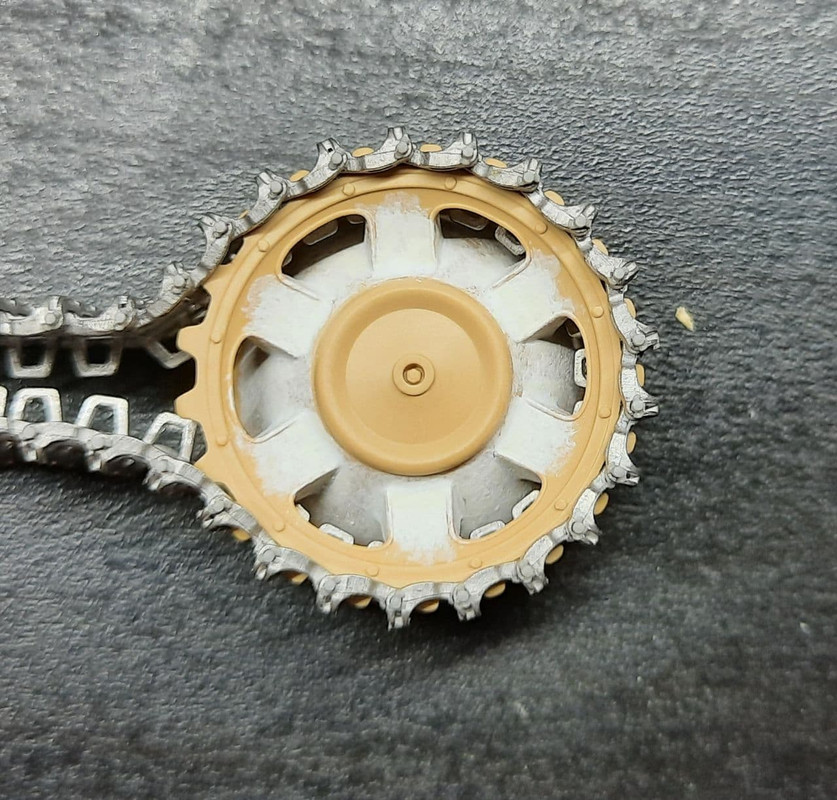

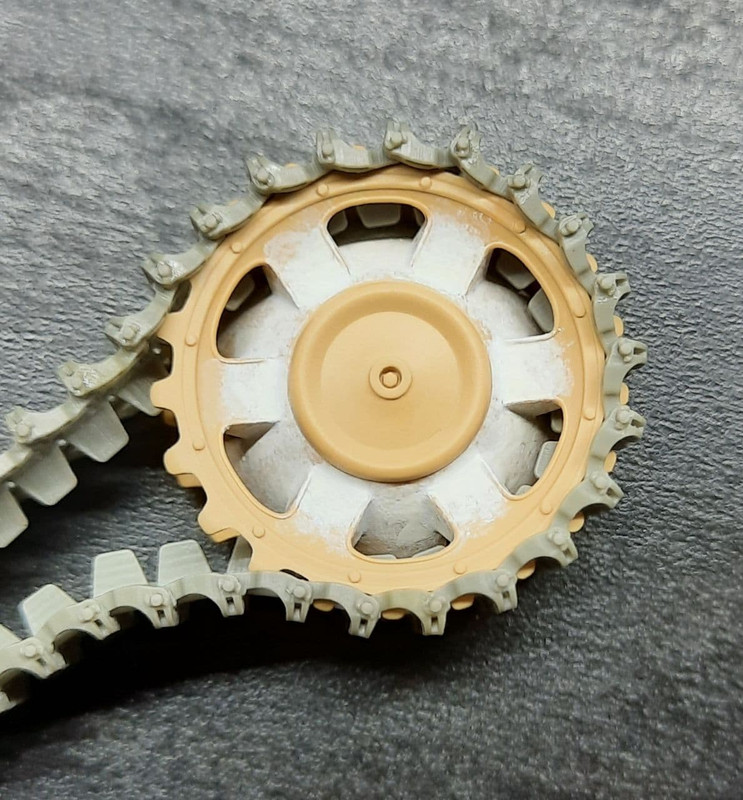

Заодно примерил смоляные(раритет нынче, отлиты тоньше и ажурнее чем металлические) и металлические траки Мастерклаб. Данные траки хорошо садятся на ведущие колеса всех трех производителей:
RFM
![](https://i.postimg.cc/sDrGNjWc/photo-2020-11-29-20-10-10.jpg)
![](https://i.postimg.cc/L63gdcBM/photo-2020-11-29-20-10-13.jpg)

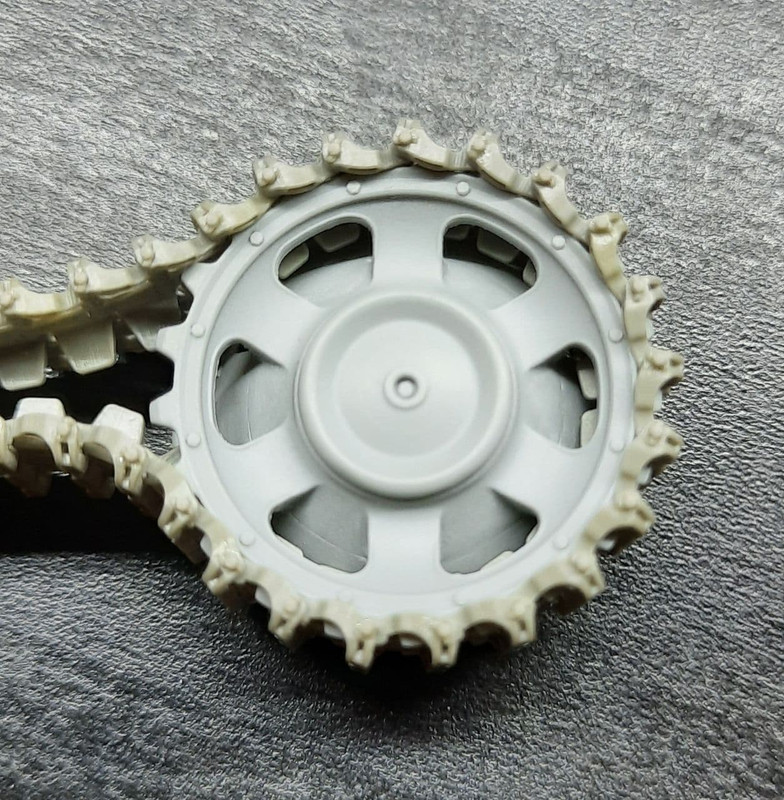

Dragon
![](https://i.postimg.cc/W4hdkhR2/photo-2020-11-29-20-10-12.jpg)
![](https://i.postimg.cc/8C9jBNDL/photo-2020-11-29-20-10-13-2.jpg)

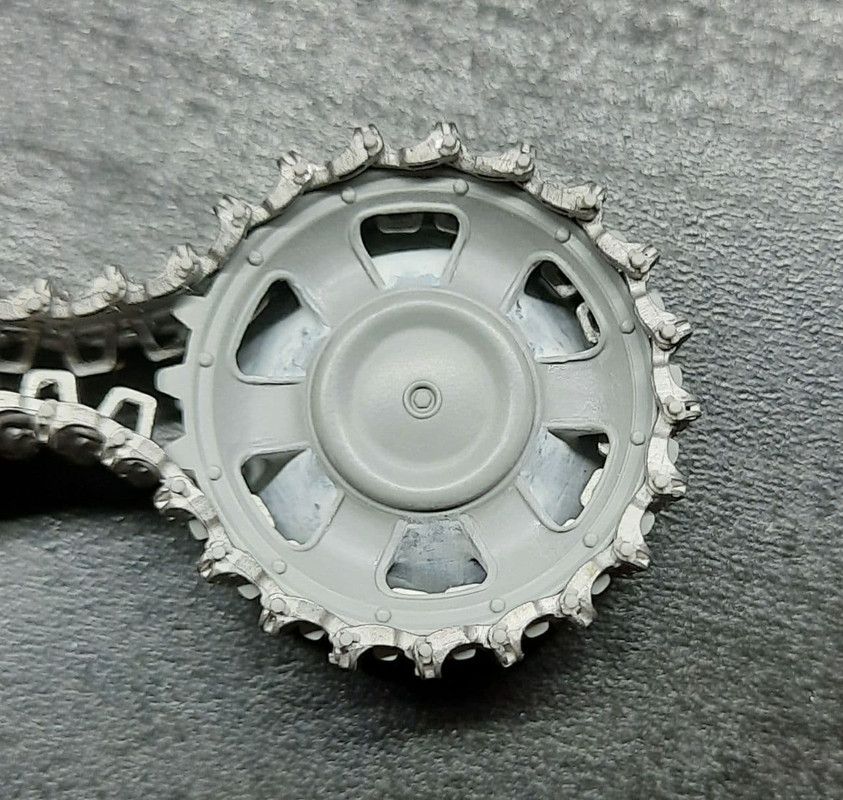

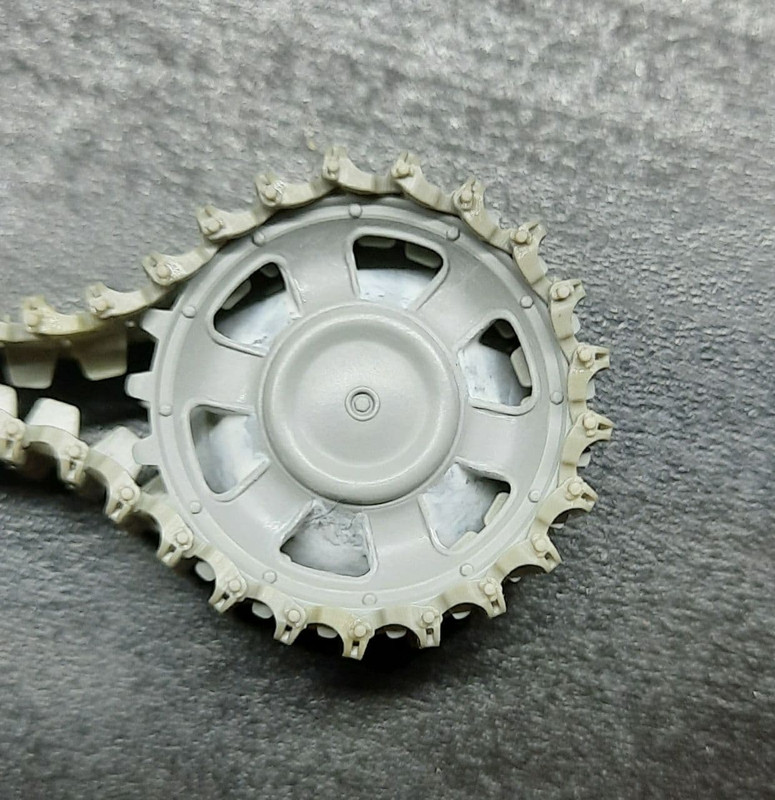

TAKOM
![](https://i.postimg.cc/9FCzBx3g/photo-2020-11-29-20-10-11.jpg)
Сообщение отредактировал [RvD]-Alpenshutze- - Воскресенье, 29.11.2020, 20:25 |
|
| |
[RvD]-Alpenshutze- | Дата: Среда, 02.12.2020, 02:44 | Сообщение # 6 |
Лейтенант
Группа: Мастера
Сообщений: 236
Награды: 0
Репутация: 15
Зарегистрировался: 28.07.2016
Статус: Offline

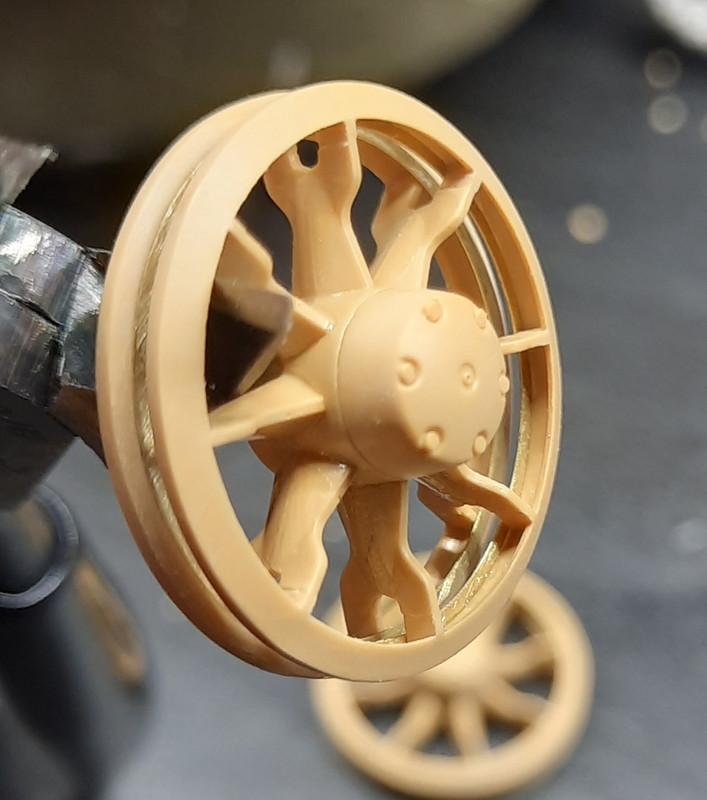

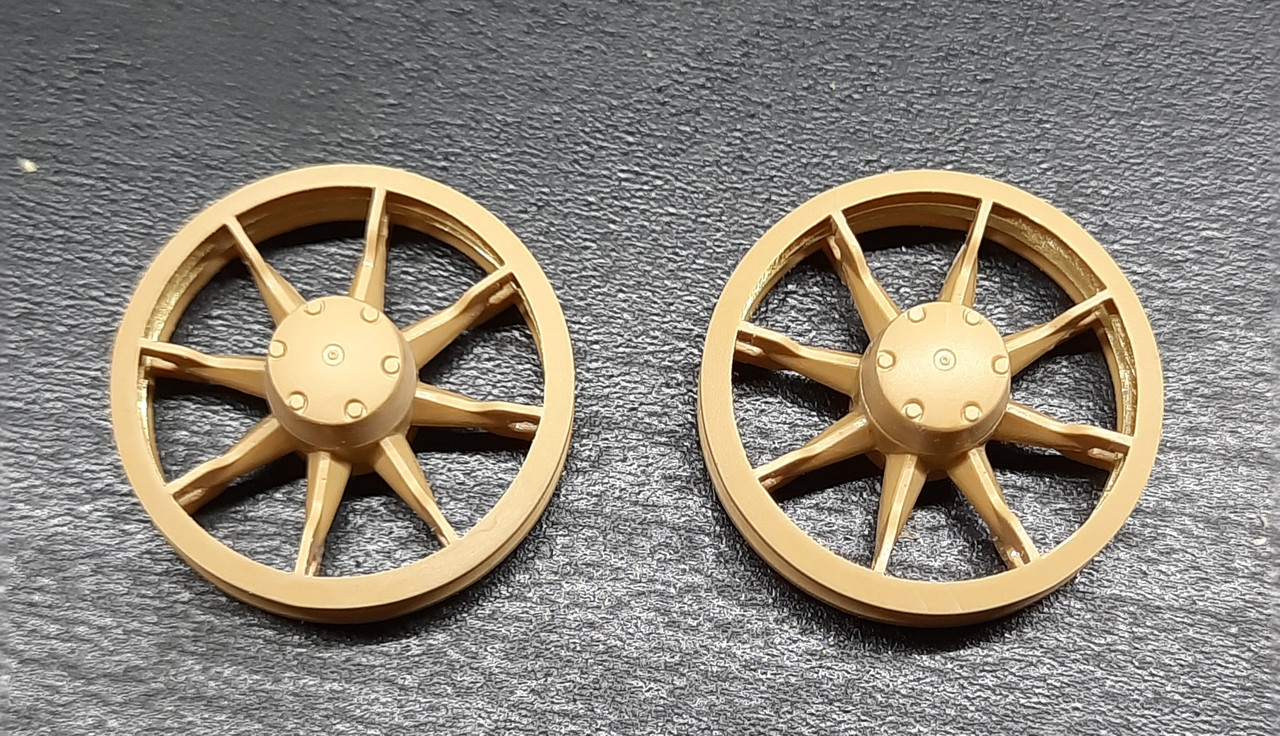

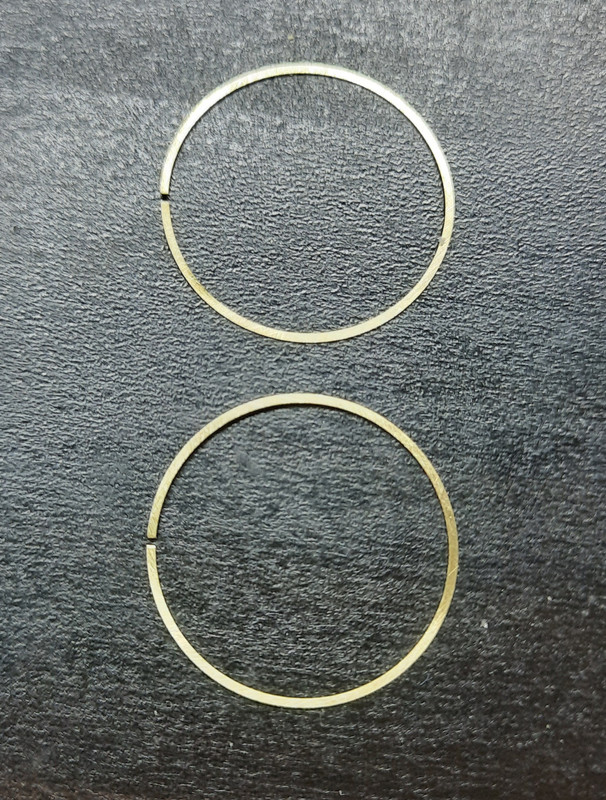

| Теперь очередь ленивцев. РФМ явно подсмотрел конструктивное решение у Драгона. Ну разве что от себя "рисовые" добавили виниловую втулку для фиксации на оси кривошипа. Травленые внутренние кольца к сожалению чуть больше чем посадочные отверстия под них, и для того чтобы они нормально встали пришлось вырезать из них небольшой кусочек. На выбор нам дают два варианта колпаков - с тавотницей и без. Причем самое смешное что тавотницу-то они сделали, а вот крышку её(просто головка болта) - нет.
![](https://i.postimg.cc/05wnNpD5/20201202-013548.jpg)
![](https://i.postimg.cc/DfLQh738/20201202-013704.jpg)
![](https://i.postimg.cc/k4tQBmVY/20201202-013650.jpg)
![](https://i.postimg.cc/d3P8Cxrs/20201202-013728.jpg)

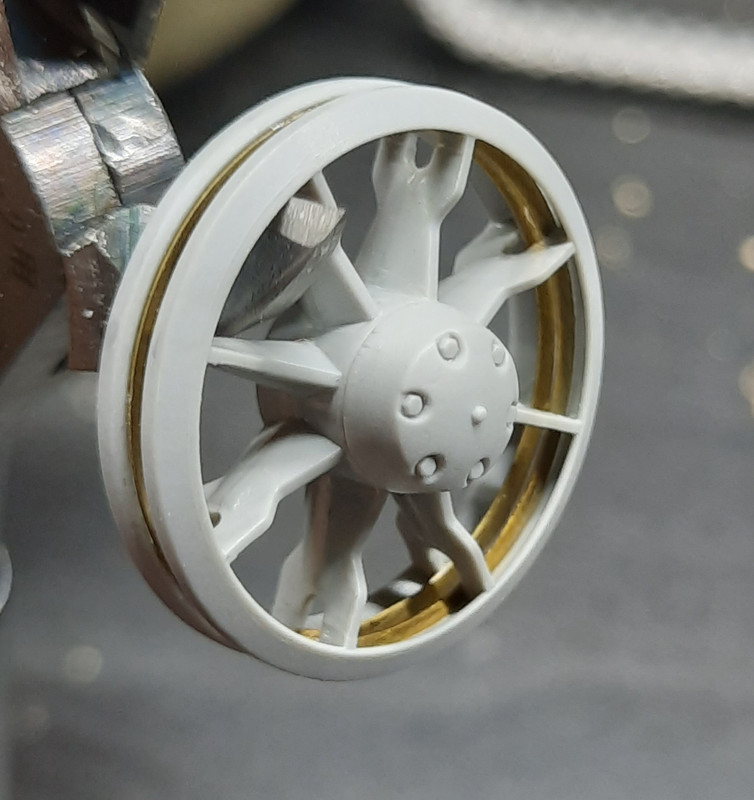

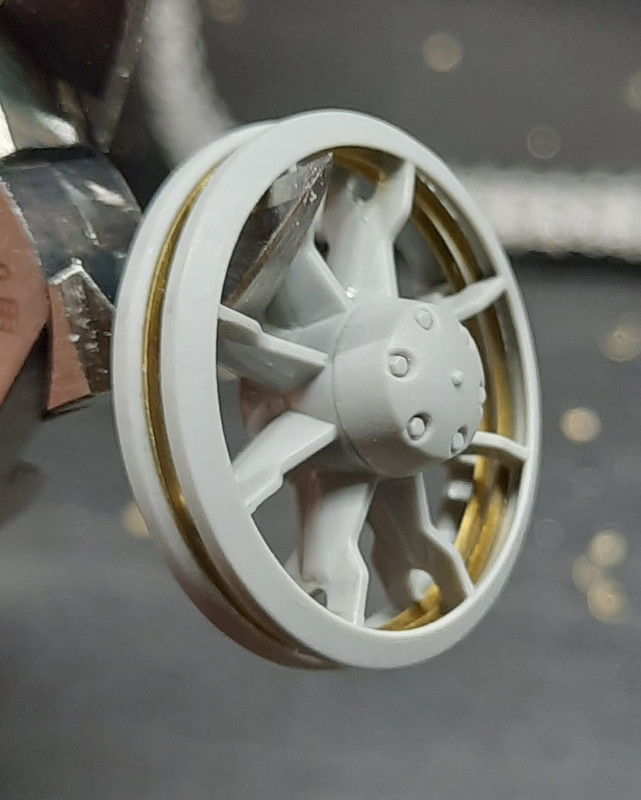

Для сравнения драгоновское направляющее колесо:
![](https://i.postimg.cc/tT01vVTD/20201202-013805.jpg)
![](https://i.postimg.cc/bvSDRRzs/20201202-013824.jpg)
Драгон, на мой взгляд, сделал колпак ленивца более правильной формы чем РФМ, но при этом вместо тавотницы дал какой-то непонятный пупырышек.

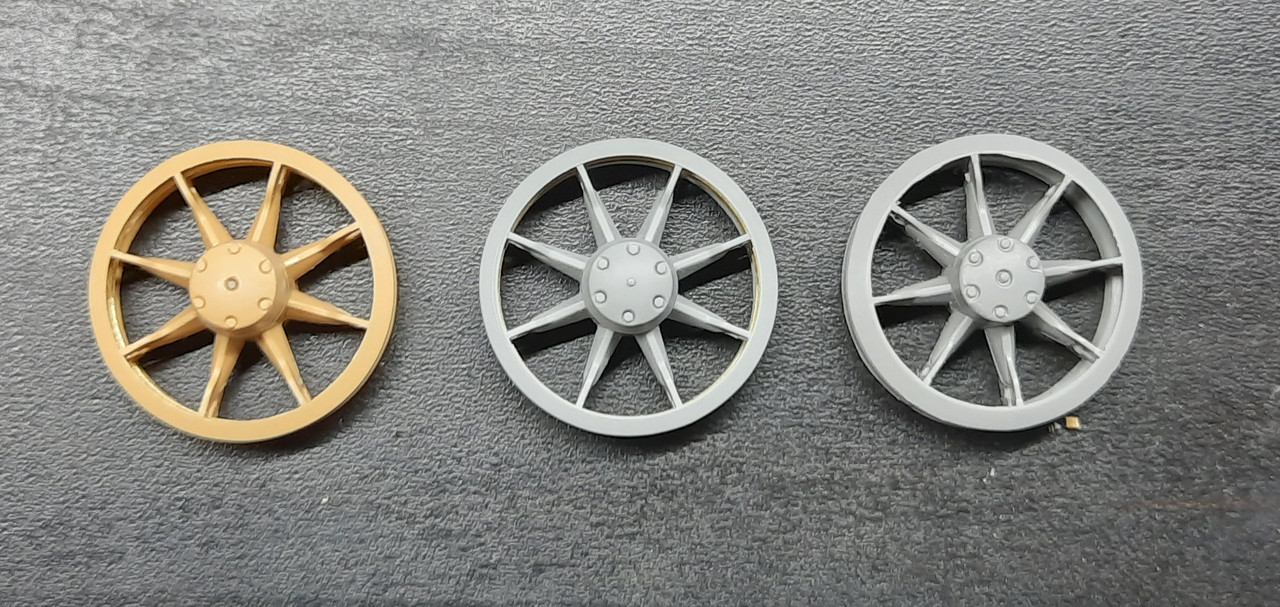

Такомовское же колесо довольно убогое, всего из двух деталей и не имеет внутренних бортиков как на реальном ленивце и на его воплощениях у драгона и рфм. Но при этом Таком сделал тавотницу, точнее ее крышку-болтик, в отличие от Драгона и РФМ. Немного переразмерив ![biggrin](/.s/sm/2/biggrin.gif)
![](https://i.postimg.cc/Hn6kmJpq/20201202-013906.jpg)
![](https://i.postimg.cc/J4JRKdJw/20201202-013924.jpg)
Ну и для сравнения как эта деталь выглядит на реальной машине(Волоколамский штуг):
Сообщение отредактировал [RvD]-Alpenshutze- - Среда, 02.12.2020, 02:48 |
|
| |
[RvD]-Alpenshutze- | Дата: Суббота, 05.12.2020, 13:03 | Сообщение # 7 |
Лейтенант
Группа: Мастера
Сообщений: 236
Награды: 0
Репутация: 15
Зарегистрировался: 28.07.2016
Статус: Offline

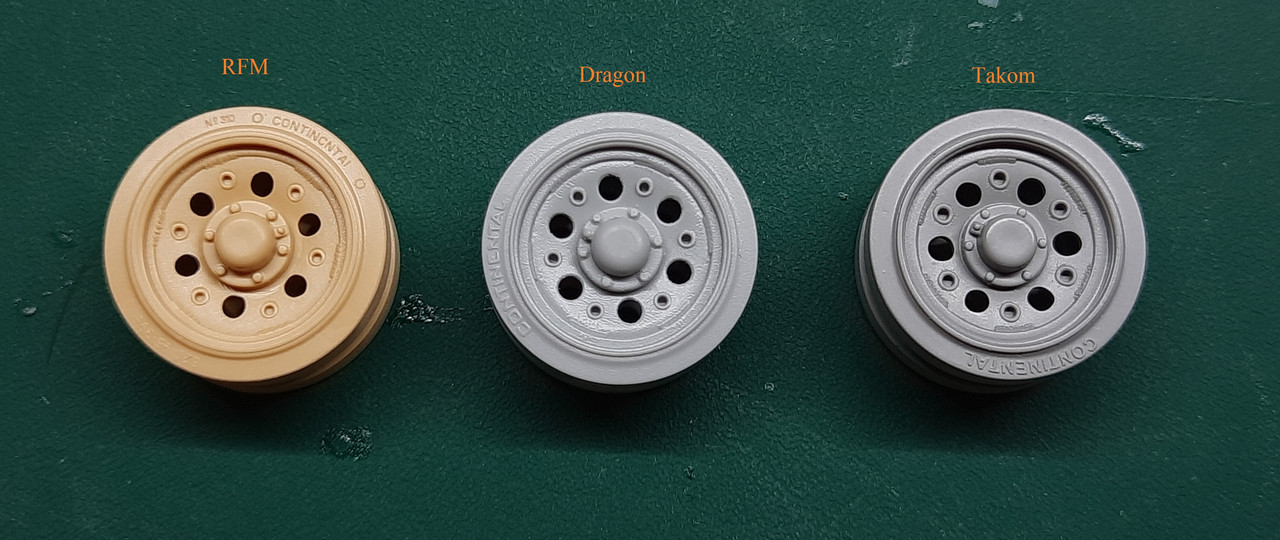

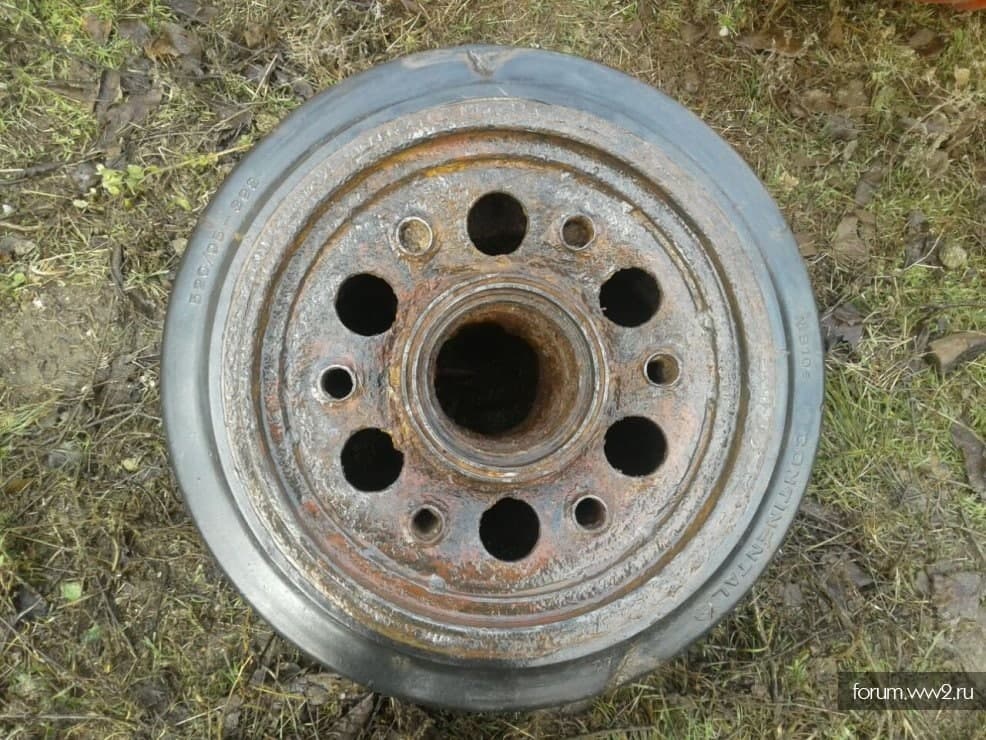

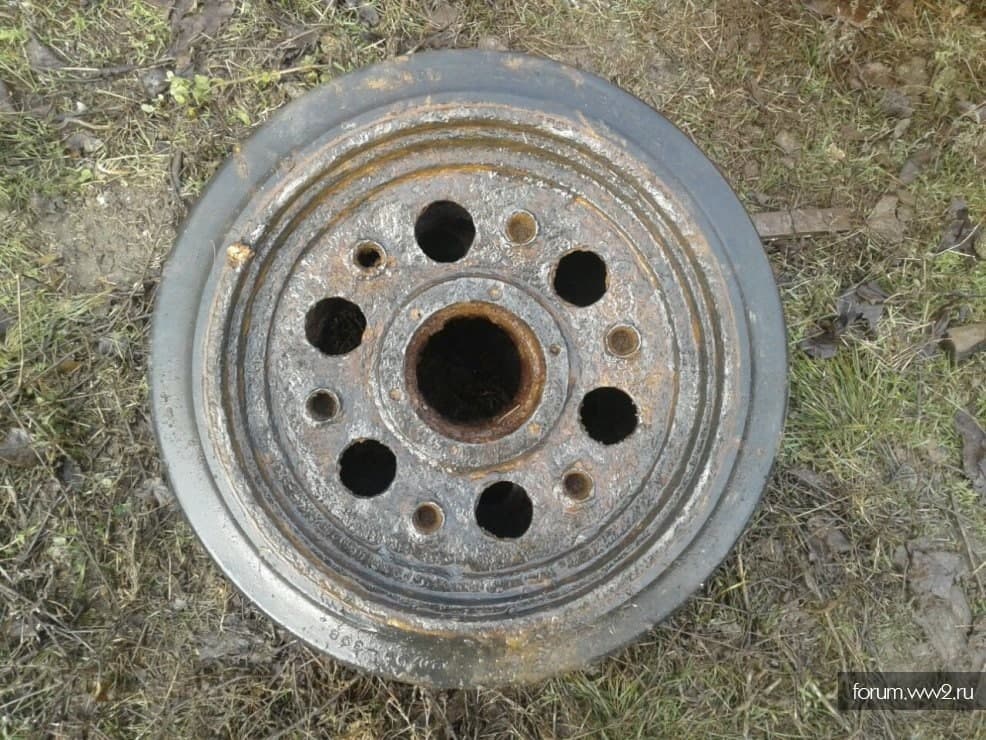

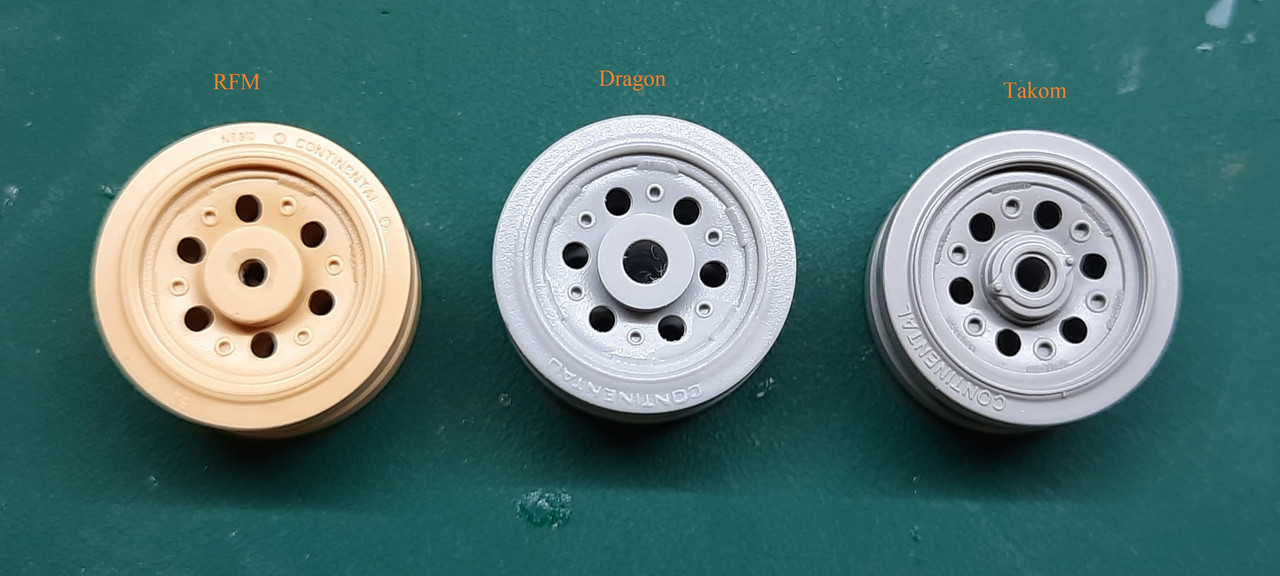

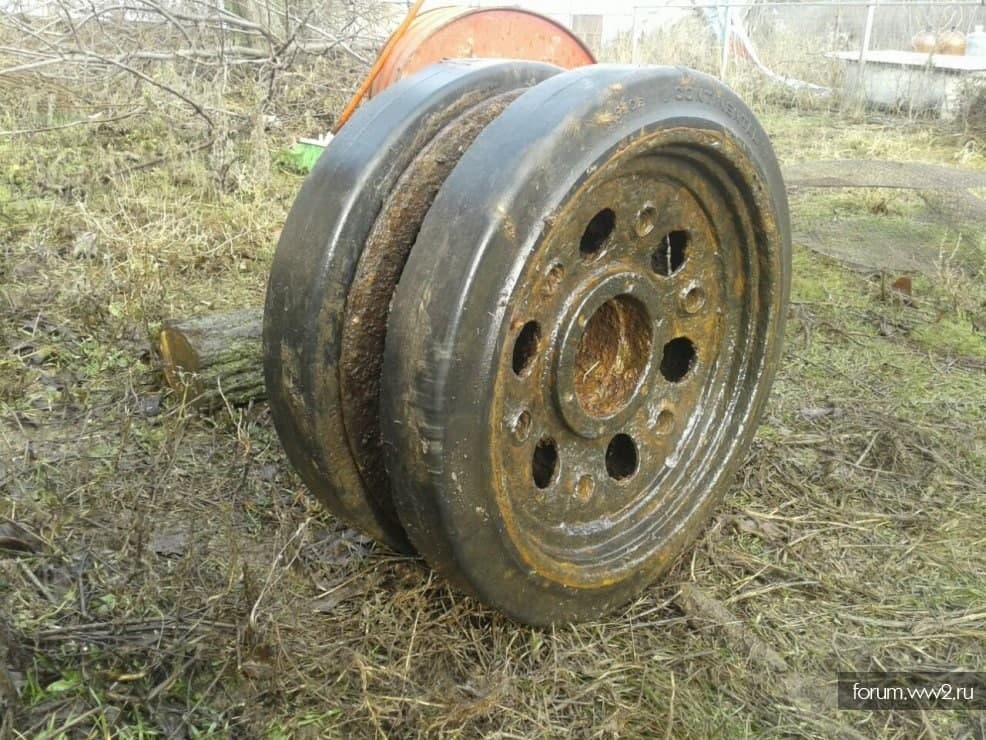

| Добрался до опорных катков и поддерживающих роликов. Каток от РФМ и каток от Драгона хороши, правда, драгоновский немного замыленный какой-то. Зато у Такома деталирована ступица катка с внутренней стороны, в месте посадки на ось, но при этом колпак оси ступицы имеет неправильную форму. Надписи на резиновом бандаже у Драгона сильно переразмеренны, у Такома аналгично, а вот у РФМ тут все чётко. Позабавила надпись CONTINCNTAI на катке РФМ.
![](https://i.postimg.cc/BnGtZDQ8/20201205-121931.jpg)
![](https://i.postimg.cc/J4XGWKmV/20201205-121911.jpg)
![](https://i.postimg.cc/7hwq7vbS/photo-2020-12-03-10-16-10.jpg)
![](https://i.postimg.cc/8c4Nmyr9/photo-2020-12-03-10-16-20.jpg)
![](https://i.postimg.cc/1RrmSzYB/photo-2020-12-03-10-16-27.jpg)
![](https://i.postimg.cc/8CvG0k6h/n-V-N7-Sp3b-CQ.jpg)
Поддерживающие ролики, на мой взгляд, лучше всего получились у РФМ, в первую очередь за счет более подробной надписи на бандаже
![](https://i.postimg.cc/vHvc0hsQ/20201205-121949.jpg)

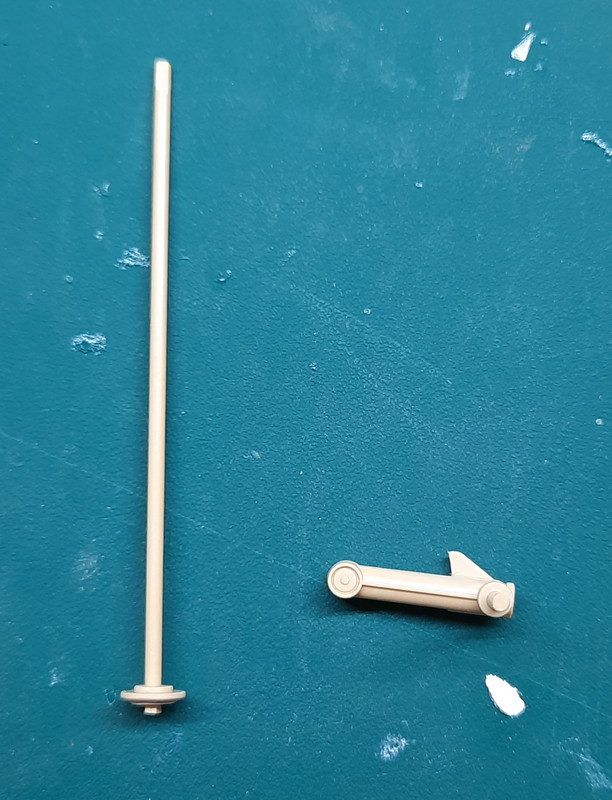

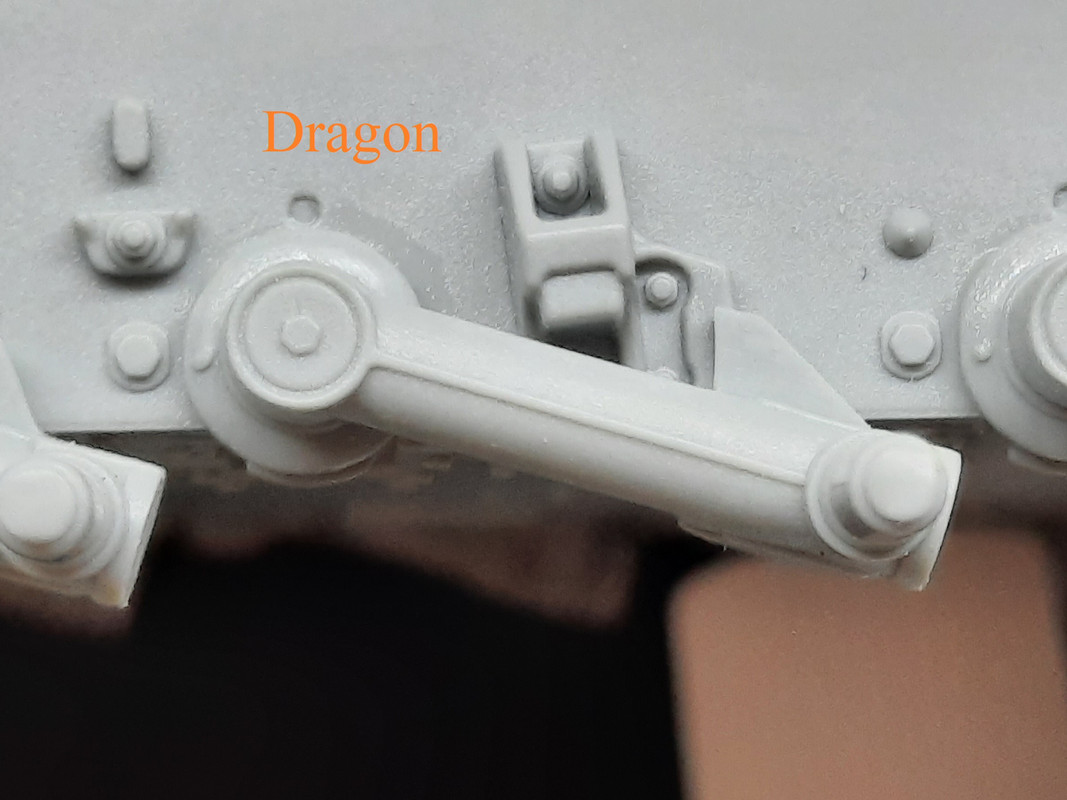

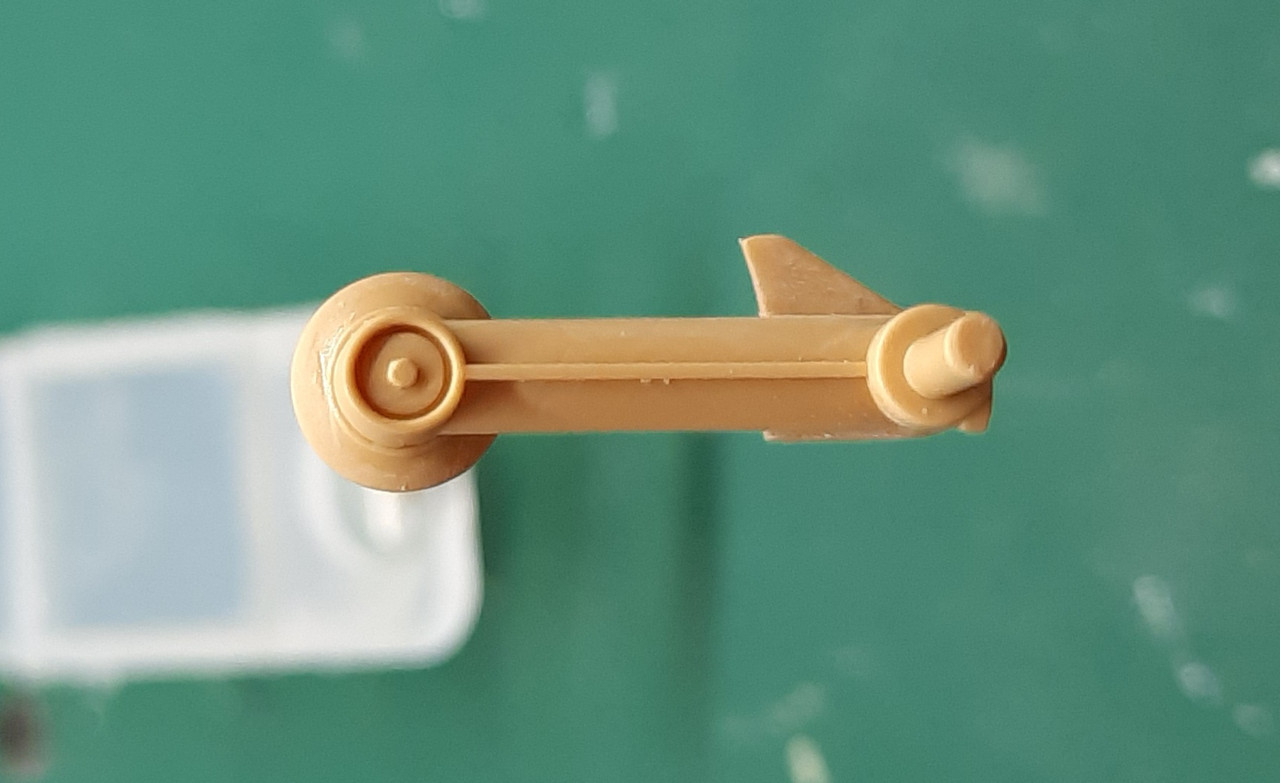

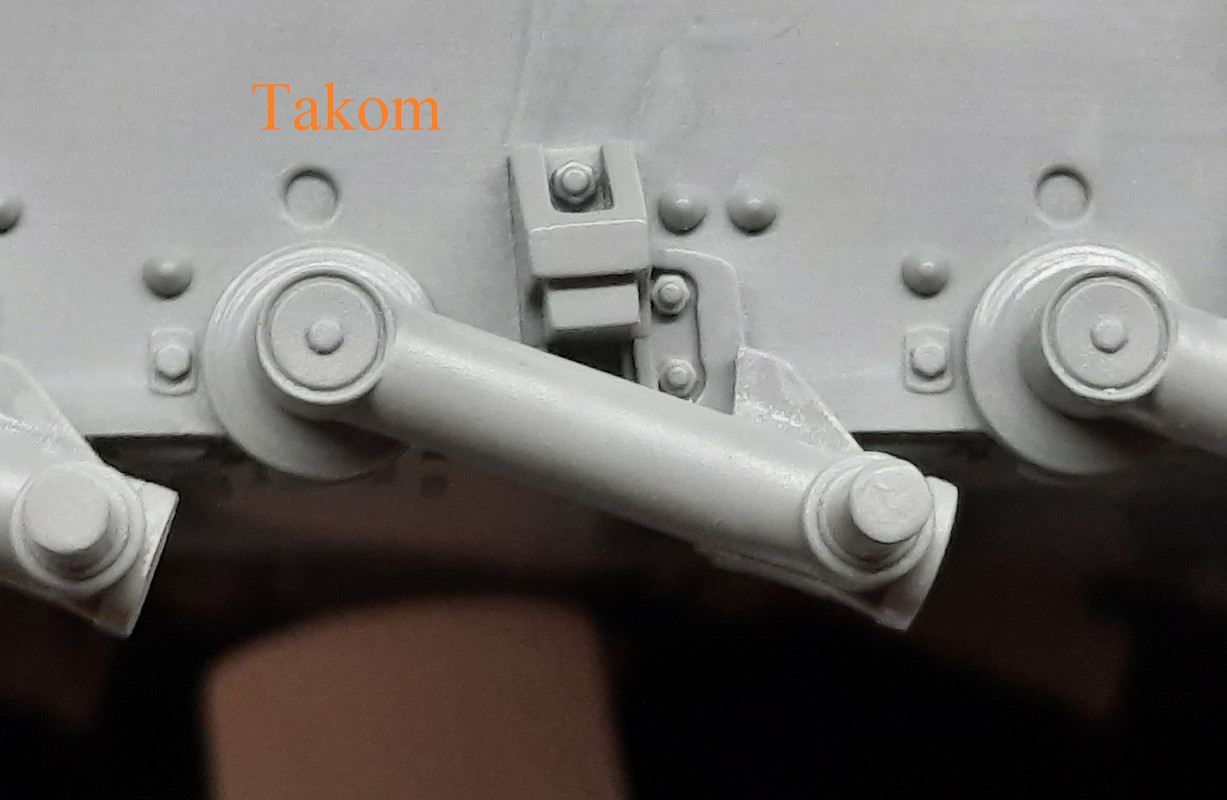

Разбивку на детали узла рабочей подвески с балансиром и торсионом РФМ полностью скопировал у Драгона, вот только жаль что сами эти детали не скопировал, так как у Драгона балансир выполнен точнее, и имеет тавотницу на защитном кожухе торсиона, чего у РФМ и Такома нет. Такомовский балансир так же выглядит получше РФМ.
![](https://i.postimg.cc/Hx3hSFBw/20201205-121820.jpg)
![](https://i.postimg.cc/8kKYLQFD/20201205-121842.jpg)
![](https://i.postimg.cc/5NDkkBqR/20201205-122729.jpg)
![](https://i.postimg.cc/Hsrh2Z5M/20201205-122750.jpg)

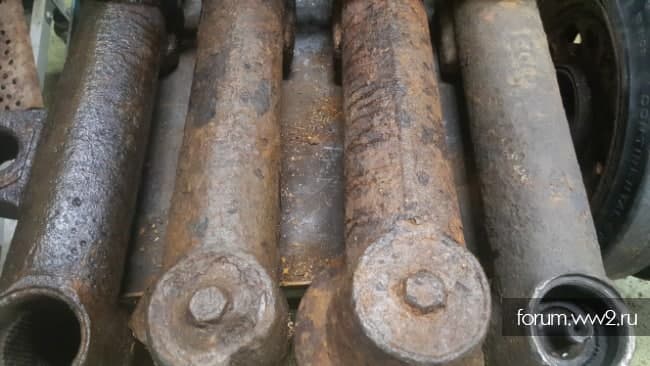

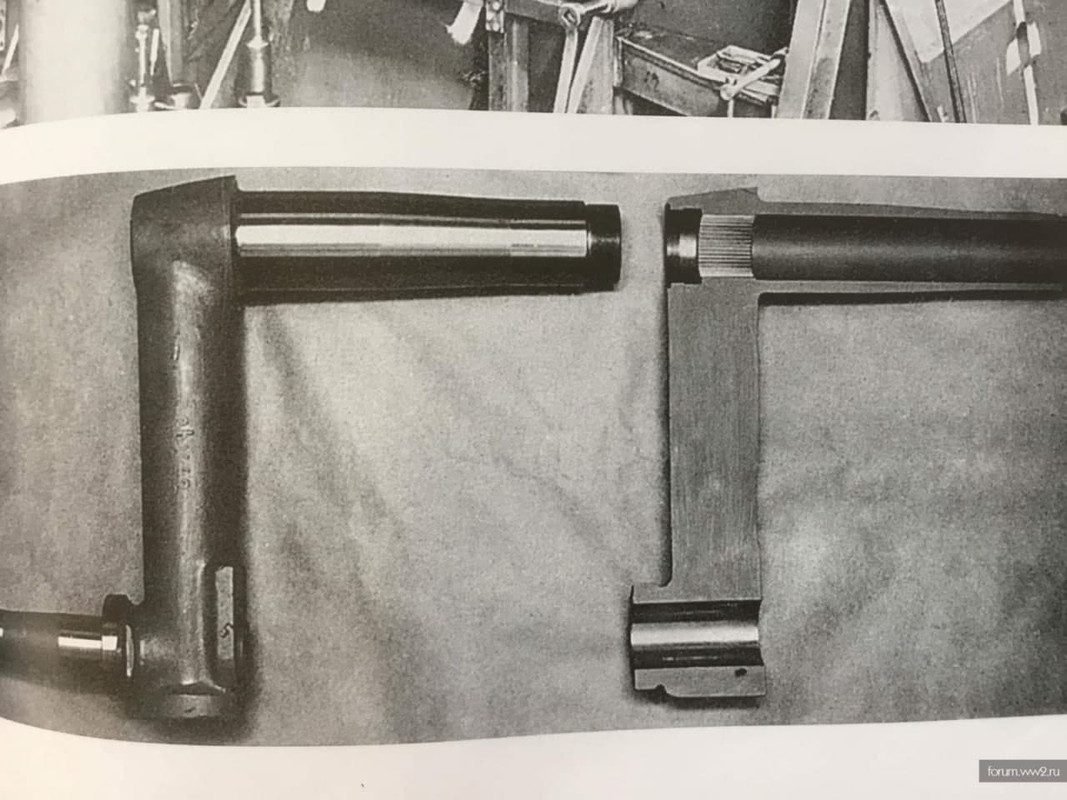

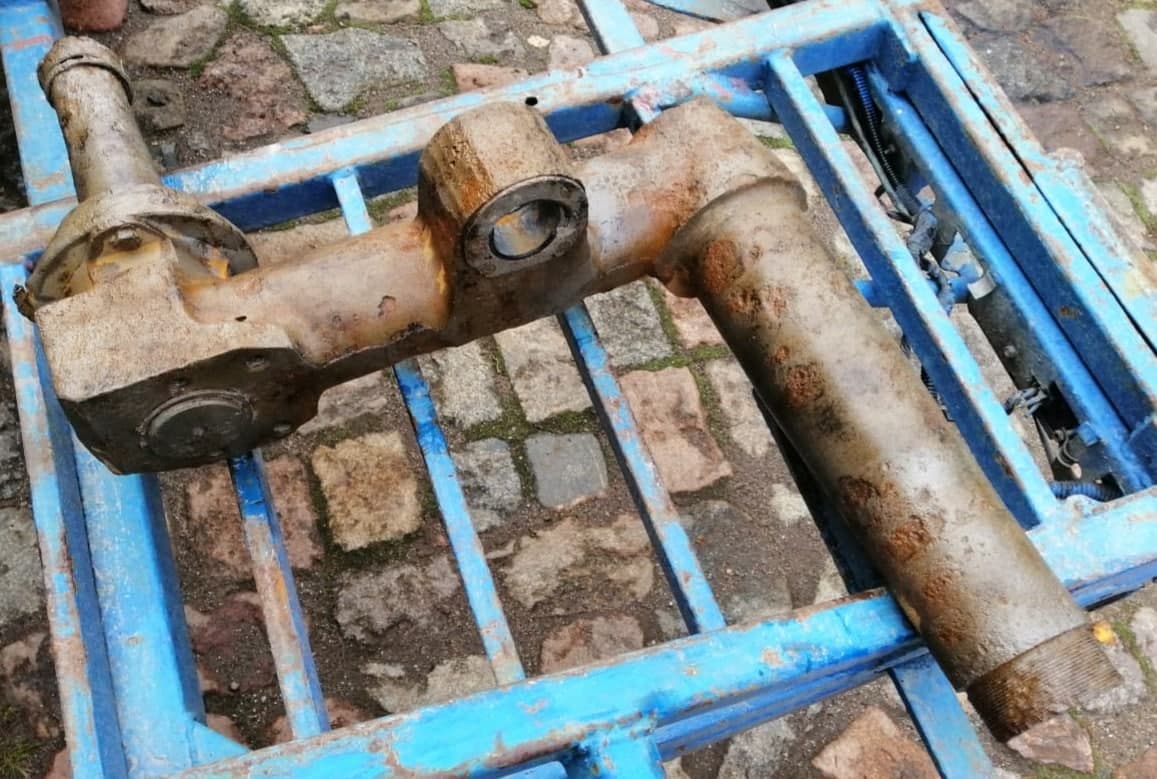

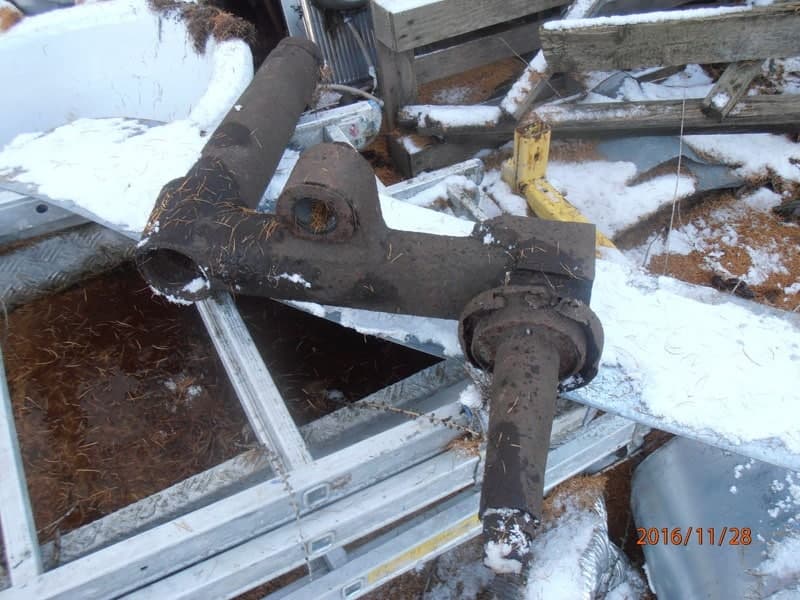

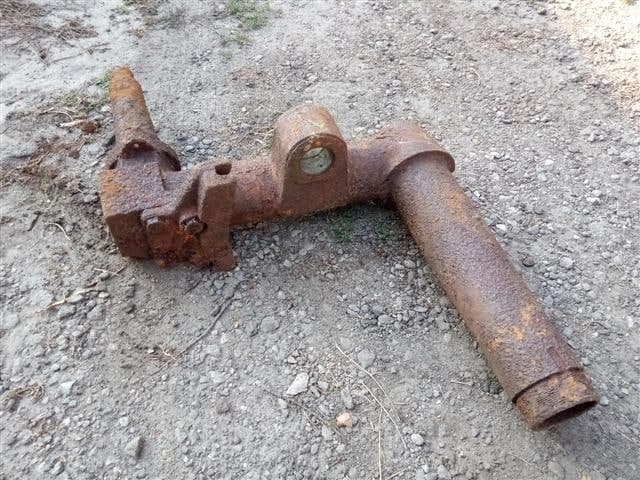

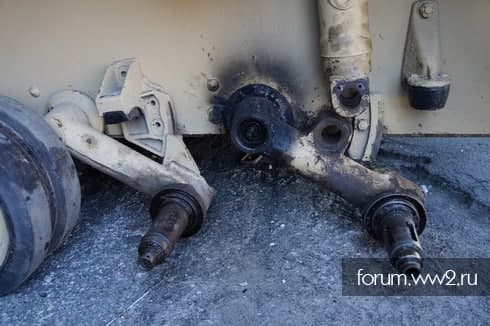

Ну и как выглядел реальный балансир. Шов на нем, который изобразил Драгон, а потом подсмотрел у него РФМ, но который не сделал на своем балансире Таком мог как быть так и не быть, все зависело от смежника-поставщика деталей балансиров.
![](https://i.postimg.cc/65C1g7j6/photo-2020-12-03-10-02-58.jpg)
![](https://i.postimg.cc/5tKPL80g/photo-2020-12-03-10-03-50.jpg)
![](https://i.postimg.cc/g2DtcCbf/photo-2020-12-03-10-07-55.jpg)
![](https://i.postimg.cc/MGpPn9WX/photo-2020-12-03-10-40-45.jpg)
![](https://i.postimg.cc/wvtwV3Rp/photo-2020-12-03-10-41-13.jpg)
Сообщение отредактировал [RvD]-Alpenshutze- - Суббота, 05.12.2020, 13:07 |
|
| |
Neo | Дата: Понедельник, 07.12.2020, 15:53 | Сообщение # 8 |
![Neo](/avatar/30/965734.jpg) Генералиссимус
Группа: Администраторы
Сообщений: 10029
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
| Спасибо! Очень позновательно. Думаю многие по достоинству оценят такой обзор.
С уважением Артем Николаев
|
|
| |
[RvD]-Alpenshutze- | Дата: Четверг, 20.05.2021, 11:41 | Сообщение # 9 |
Лейтенант
Группа: Мастера
Сообщений: 236
Награды: 0
Репутация: 15
Зарегистрировался: 28.07.2016
Статус: Offline
| Немного продвинулся по модели RFM. От академовской и такомовской троек избавился, не вижу смысла их допиливать при наличии моделей от RFM и Dragon
|
|
| |
