Хеншель-33D1, Радиомашина Kfz.72
| |
Хмурый | Дата: Вторник, 26.05.2020, 22:13 | Сообщение # 61 |
Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline
| Сергей, просто праздник! Работа - ураган!
С уважением, Андрей.
|
|
| |
vitalymozharowski | Дата: Вторник, 26.05.2020, 22:15 | Сообщение # 62 |
Майор
Группа: Мастера
Сообщений: 945
Награды: 6
Репутация: 145
Зарегистрировался: 11.07.2016
Статус: Offline
| Цитата Boonie ( ) Одна для меня большая загадка осталась в этих "сундуках" - где на Хеншелях должны были лежать запаски. Я даже сам заинтриговался этим вопросом. Специально залез в Nuts & Bolts. Ответ нашёлся на удивление быстро. Штатное место для запаски в кунге по левому борту сразу за кабиной во втором ярусе: нижняя дверца - это доступ к трансформатору, а верхняя - как раз запаска Возможно, по правому борту, размещение такое же. Но не копал эту тему.
Сообщение отредактировал vitalymozharowski - Вторник, 26.05.2020, 22:17 |
|
| |
Boonie | Дата: Вторник, 26.05.2020, 22:33 | Сообщение # 63 |
Лейтенант
Группа: Мастера
Сообщений: 88
Награды: 0
Репутация: 3
Зарегистрировался: 17.07.2016
Статус: Offline
| Цитата vitalymozharowski ( ) Штатное место для запаски в кунге по левому борту сразу за кабиной во втором ярусе: нижняя дверца - это доступ к трансформатору, а верхняя - как раз запаска Так по тексту или есть фото? А то примерял я в этом ящике - не встает по ширине никак. А ведь там еще на столе большой ящик для запасных ламп стоит.
|
|
| |
vitalymozharowski | Дата: Вторник, 26.05.2020, 22:47 | Сообщение # 64 |
Майор
Группа: Мастера
Сообщений: 945
Награды: 6
Репутация: 145
Зарегистрировался: 11.07.2016
Статус: Offline
| Завтра выложу фото.
|
|
| |
RS | Дата: Вторник, 26.05.2020, 22:48 | Сообщение # 65 |
Полковник
Группа: Мастера
Сообщений: 692
Награды: 7
Репутация: 111
Зарегистрировался: 09.10.2016
Статус: Offline
| vitalymozharowski, Hart, Officer, Neo, Boonie, благодарю за отзывы!Цитата vitalymozharowski ( ) Стопорные крючки на бортах кунга поглубже в петельки утопить не получится? А то они зависли в полёте. Не понял, о каких крючках речь?
Цитата vitalymozharowski ( ) цепочки, на мой вкус, можно было бы больше обтрепать Я их только карандашом наполировал, а нужно было ганметалом наверное накрашивать...
Цитата vitalymozharowski ( ) логотип на радиаторной решётке не теряется? Согласен, не так выразительно морда получилась, как хотелось бы Цитата Officer ( ) "изкоробка"! (как язык-то поворачивается По факту искоробка, из подручных материалов всего то пара кусочков пивжести, немного проволки и капелька пластика, ну и шторки в кунге из бумаги...
С уважением, Сергей
|
|
| |
RS | Дата: Вторник, 26.05.2020, 22:48 | Сообщение # 66 |
Полковник
Группа: Мастера
Сообщений: 692
Награды: 7
Репутация: 111
Зарегистрировался: 09.10.2016
Статус: Offline
| Хмурый, спасибо
С уважением, Сергей
|
|
| |
RS | Дата: Вторник, 26.05.2020, 22:50 | Сообщение # 67 |
Полковник
Группа: Мастера
Сообщений: 692
Награды: 7
Репутация: 111
Зарегистрировался: 09.10.2016
Статус: Offline
| Цитата vitalymozharowski ( ) залез в Nuts & Bolts Можно подробнее, что за номер?
С уважением, Сергей
|
|
| |
vitalymozharowski | Дата: Вторник, 26.05.2020, 22:50 | Сообщение # 68 |
Майор
Группа: Мастера
Сообщений: 945
Награды: 6
Репутация: 145
Зарегистрировался: 11.07.2016
Статус: Offline
| Цитата RS ( ) По факту искоробка Сергей, я бы назвал это новым уровнем искаропки. Здорово!
|
|
| |
RS | Дата: Вторник, 26.05.2020, 22:51 | Сообщение # 69 |
Полковник
Группа: Мастера
Сообщений: 692
Награды: 7
Репутация: 111
Зарегистрировался: 09.10.2016
Статус: Offline
| Цитата vitalymozharowski ( ) Штатное место для запаски в кунге по левому борту сразу за кабиной во втором ярусе: нижняя дверца - это доступ к трансформатору, а верхняя - как раз запаска Возможно, по правому борту, размещение такое же. Но не копал эту тему. На данном шасси полагалось иметь 2 запаски, так что логично, если и с другого борта был отсек
С уважением, Сергей
|
|
| |
vitalymozharowski | Дата: Вторник, 26.05.2020, 22:53 | Сообщение # 70 |
Майор
Группа: Мастера
Сообщений: 945
Награды: 6
Репутация: 145
Зарегистрировался: 11.07.2016
Статус: Offline
| Цитата RS ( ) Можно подробнее, что за номер? Номер на память не помню, про трёхосные средние грузовики Вермахта. Завтра выложу обложку.
|
|
| |
vitalymozharowski | Дата: Среда, 27.05.2020, 11:33 | Сообщение # 71 |
Майор
Группа: Мастера
Сообщений: 945
Награды: 6
Репутация: 145
Зарегистрировался: 11.07.2016
Статус: Offline

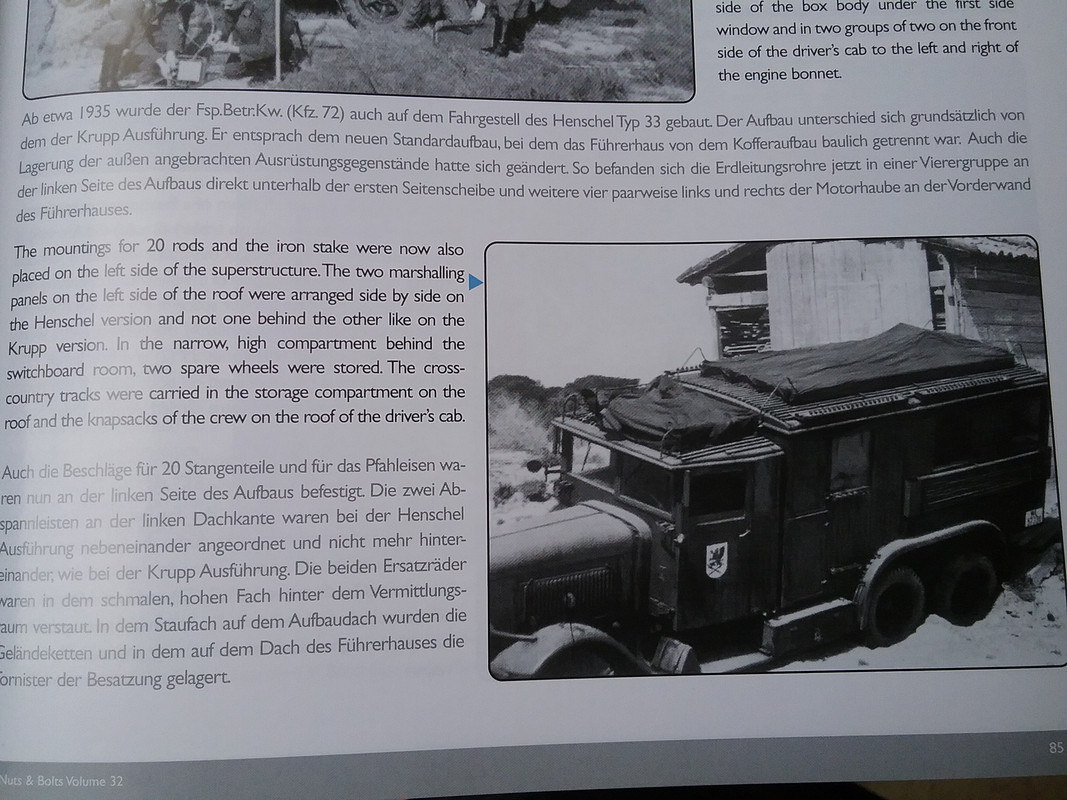

| Обложка

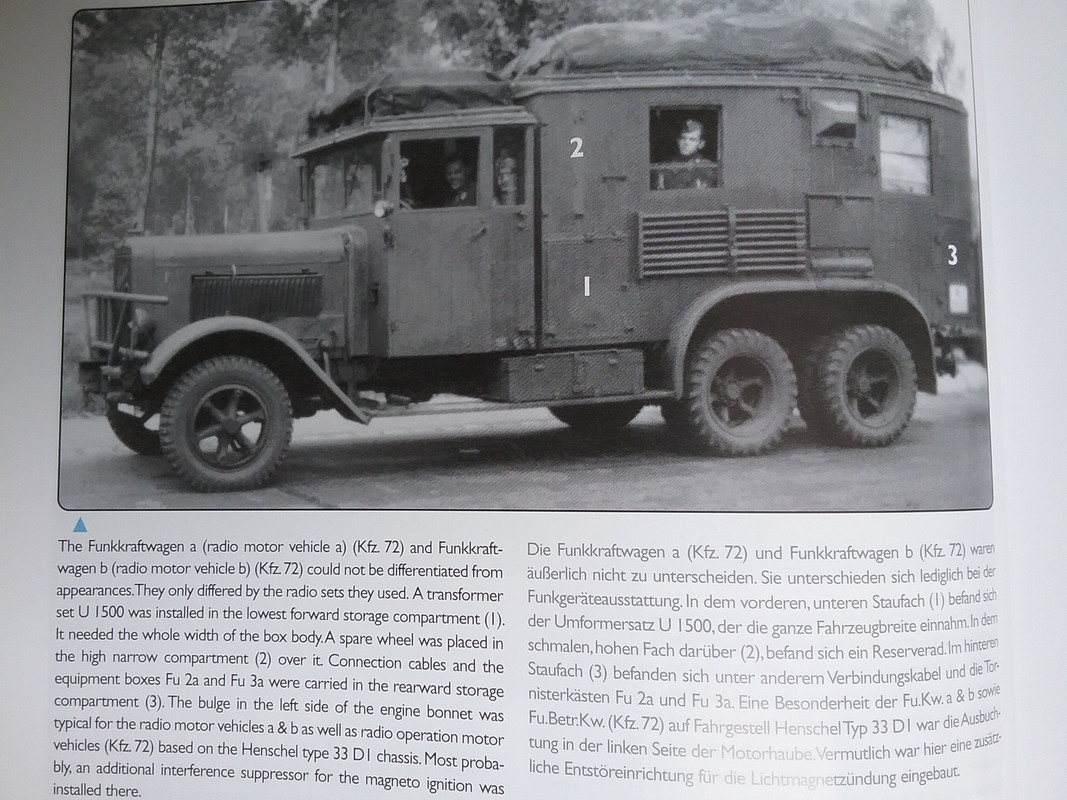

Тут текстовое описание и картинка с цифрами

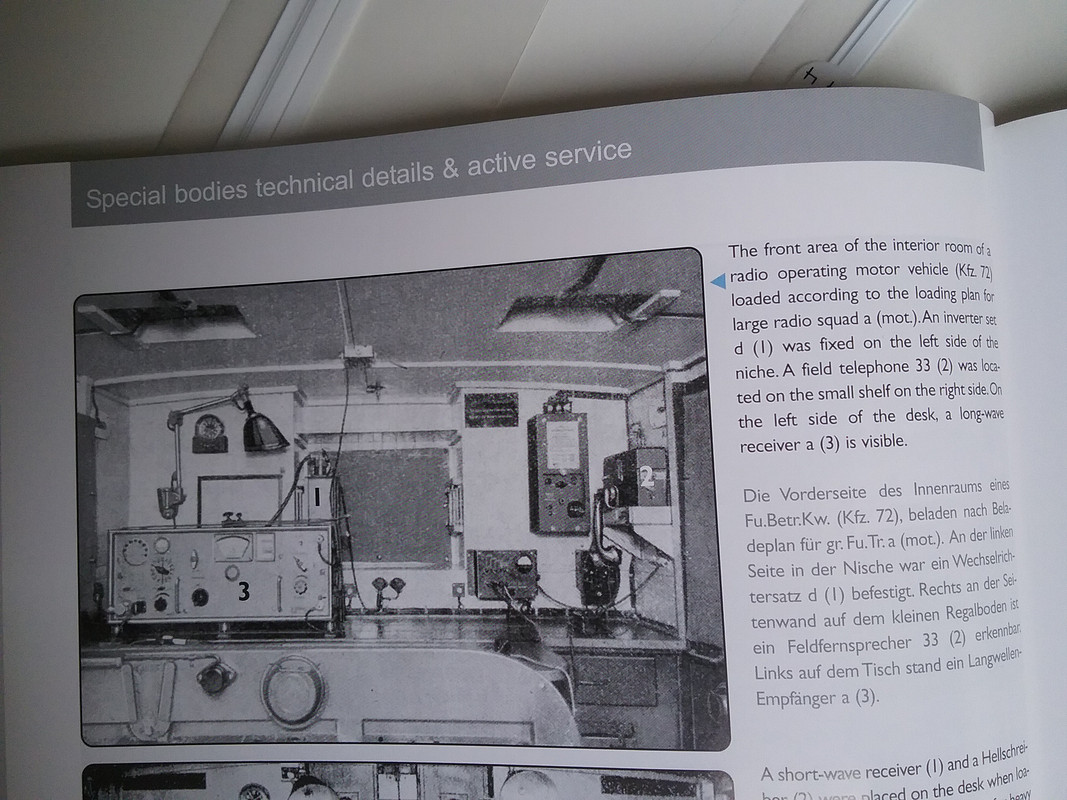

Тут правый угол интерьера будки, которым поделился Boonie. С правой стороны ниши вообще не видно?

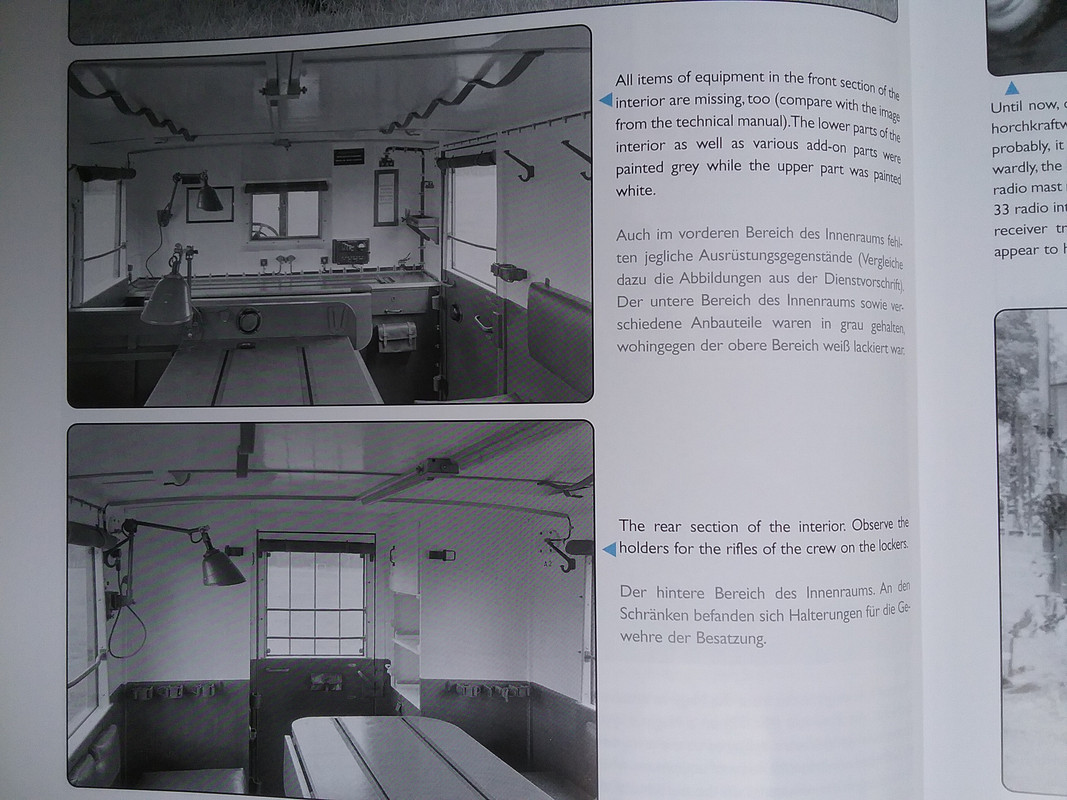

Немного другая начинка стандартной будки (полевой телефонный коммутатор). Обратите внимание, что передняя стенка будки начинается прямо у дверной петли - получается, ниши с запасками отделены от будки сплошной стенкой?
url=https://postimg.cc/dkQXG4c0]
Тут заметные ниши слева и справа, но они, по по-моему, тесноваты для колёс. Ниши с запасными колёсами отделены от будки сплошной стенкой?
Тут стандартная будка до монтажа оборудования, ниш не видно, просто интересное фото. Это шасси Магирус, у которого штатное место для запасок могло быть иное, не как у Хеншеля. Не силён в матчасти, сорри...
url=https://postimg.cc/p5p66rTb]
|
|
| |
kea | Дата: Среда, 27.05.2020, 13:09 | Сообщение # 72 |
Лейтенант
Группа: Мастера
Сообщений: 354
Награды: 0
Репутация: 37
Зарегистрировался: 14.10.2016
Статус: Offline
| Ну и я тут плюсану.
|
|
| |
Boonie | Дата: Среда, 27.05.2020, 16:51 | Сообщение # 73 |
Лейтенант
Группа: Мастера
Сообщений: 88
Награды: 0
Репутация: 3
Зарегистрировался: 17.07.2016
Статус: Offline
| Цитата vitalymozharowski ( ) С правой стороны ниши вообще не видно? В том-то и дело. Ящик, обозначенный на виде вперед-влево (3 фото) цифрой 2 - для запасных радиоламп (это бесспорно, в Beladeplan-е на эту машину детально описано, что в нем хранится). Окантовка окна в передней стенке имеет глубину, намного меньшую, чем ширина запаски. если даже предположить, что
Цитата vitalymozharowski ( ) Ниши с запасными колёсами отделены от будки сплошной стенкой? то ширина пары запасок сравнима с общей шириной кузова, и для окна места между ними уже не остается. Вот здесь хорошо это видно.
Цитата vitalymozharowski ( ) Тут заметные ниши слева и справа, но они, по по-моему, тесноваты для колёс.
Цитата vitalymozharowski ( ) Тут стандартная будка до монтажа оборудования, ниш не видно, просто интересное фото. Это шасси Магирус, у которого штатное место для запасок могло быть иное, не как у Хеншеля.
Это уже другая модификация кузова Kfz.72 (для приемной машины), там запаски стояли в больших нижних ящиках. Место запасок от базы монтажа зависело редко (за исключением MB LG3000, где запаски стояли на крыльях), в спецкузовах оно обычно определялось общей компоновкой и наличием места для их хранения.
|
|
| |
RS | Дата: Среда, 27.05.2020, 16:52 | Сообщение # 74 |
Полковник
Группа: Мастера
Сообщений: 692
Награды: 7
Репутация: 111
Зарегистрировался: 09.10.2016
Статус: Offline
| Цитата vitalymozharowski ( ) Обложка Вспомнил! Помоему в прошлом году даже скан у кого то выпрашивал)))... выпуск из новых, свежий дизайн, интересные фотки внутрянки, да...
kea,
С уважением, Сергей
|
|
| |
RS | Дата: Среда, 27.05.2020, 17:01 | Сообщение # 75 |
Полковник
Группа: Мастера
Сообщений: 692
Награды: 7
Репутация: 111
Зарегистрировался: 09.10.2016
Статус: Offline
| Цитата Boonie ( ) ширина пары запасок сравнима с общей шириной кузова, и для окна места между ними уже не остается. Вот здесь хорошо это видно. на схеме колёса закреплены, мне кажется, выше и тем самым перекрывают оконный проём, а в выгородке впереди фургона они могут стоять ниже (?), тогда и окно не мешает
