FCM36
NeoДата: Четверг, 25.05.2023, 20:48 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
Приветствую, коллеги! Не так давно, как раз на примере башни этого танка, я проводил мастеркласс по воспроизведению сварки. Особых планов на постройку француза у меня не было. Но совесть не позволила задвинуть в долгий ящик наполовину обваренную башню. Неправильно это. Каждая модель заслуживает свое место на полке. Ни на шкафу, ни в пыльной коробке, а на полке.

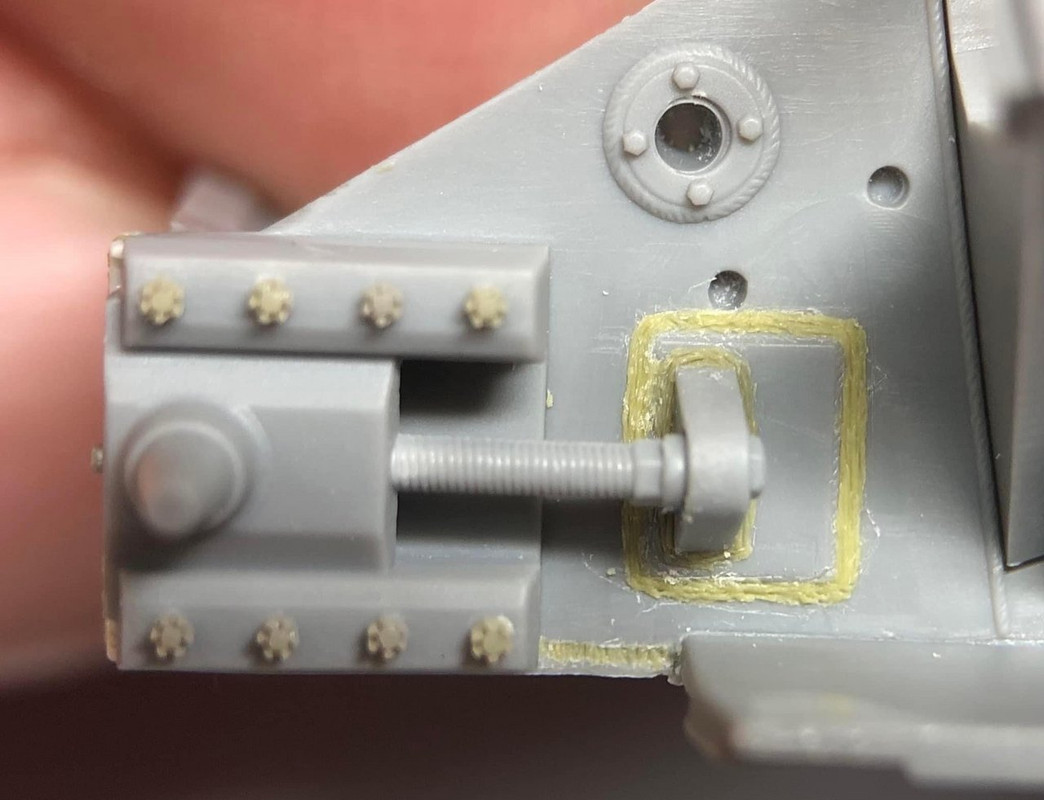

Модель у ICM откровенно слабая. Есть стойкое ощущение, что в Самюр никто не ездил. А зря. Сильно они напортачили с кормой и задним бронелистом с доступом к трансмиссии. Надмоторная решетка должна быть больше, как и ламелей в ней. От этого поползли габариты кормы. Есть мысли как это исправить. Но решетка нужна новая. FC Modeltrend и Azimut сделали свои варианты. Однако они недоступны и являются откровенным барахлом. Также отмечу убогость сварных швов. Замечу, что именно они главная изюминка данной модели и танка в частности. FCM - это судовая верфь, где предпочитали именно сварку. Попытка ее воспроизвести, а она минимум двух видов - главная моя задача. Попутно, я конечно, попытаюсь обыграть убогую деталировку. На многие вещи ICM просто закрыли глаза. Расшивка листов, смотровые амбразуры, крыша башни, откидной механизм башенного люка, механизм натяжения ленивца...., да много чего.

К сожалению мне не удалось достать траки от Friulmodel. Они имеют преимущество над МК. Там дается ведущее с правильным количество зубьев.























С уважением
Артем Николаев

NeoДата: Четверг, 25.05.2023, 20:50 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline

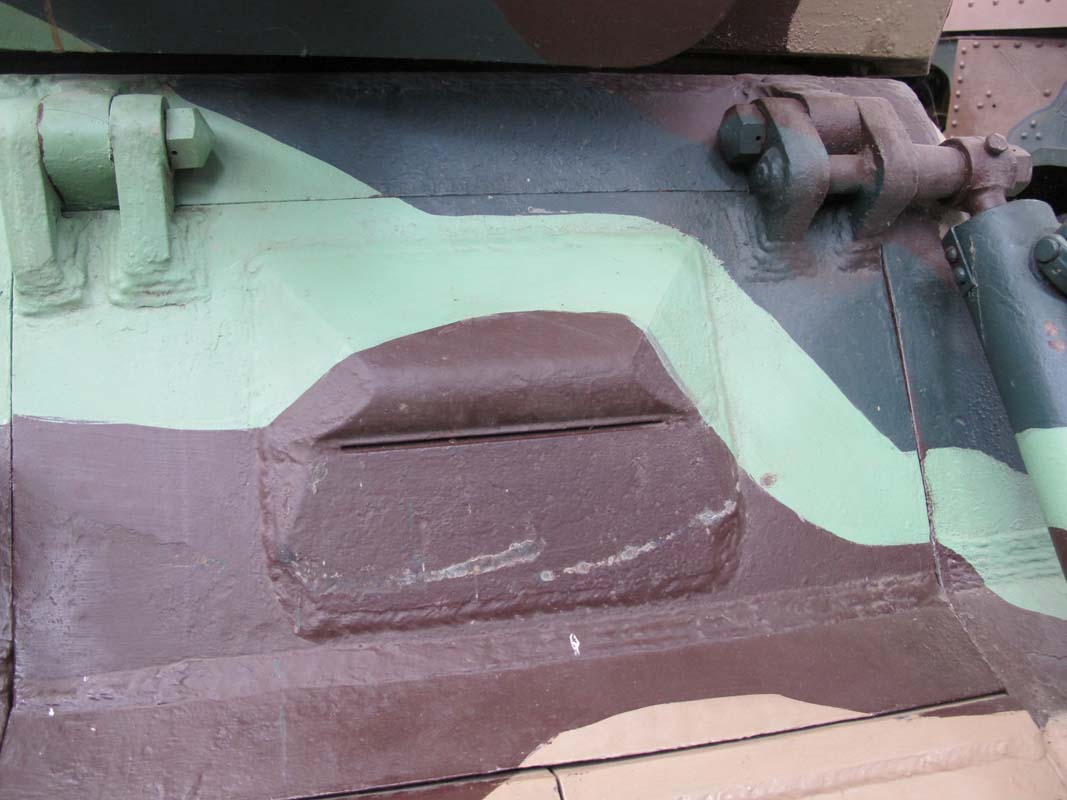

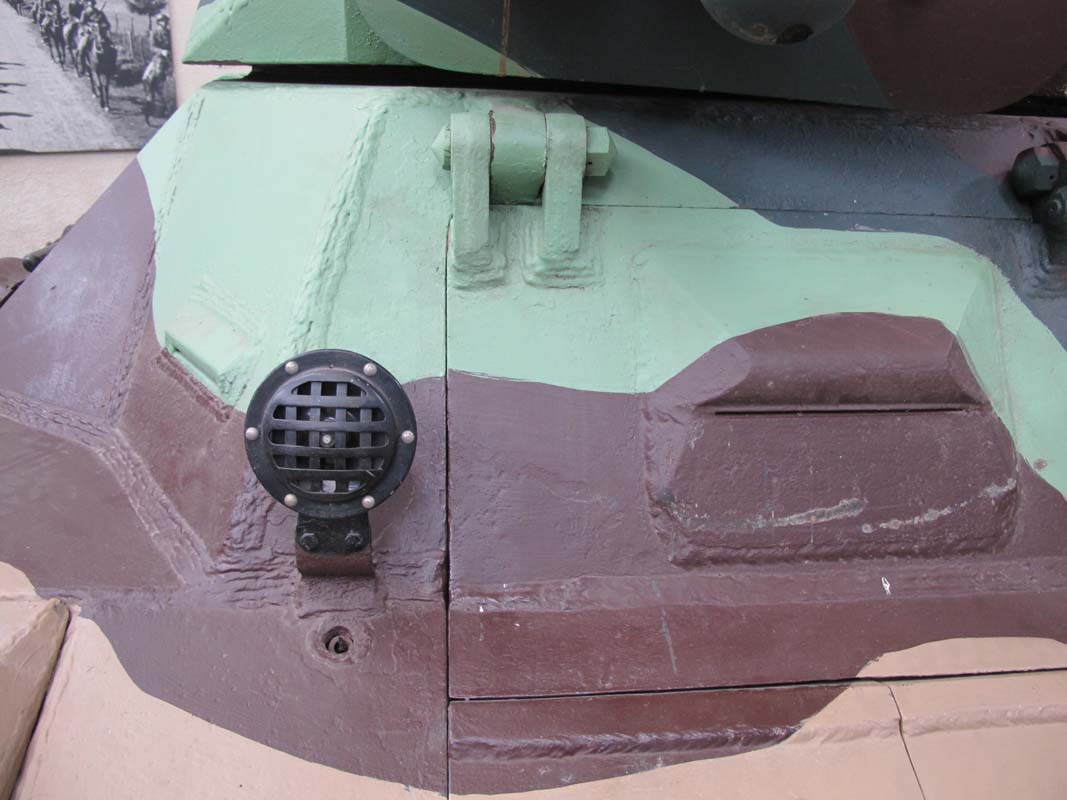

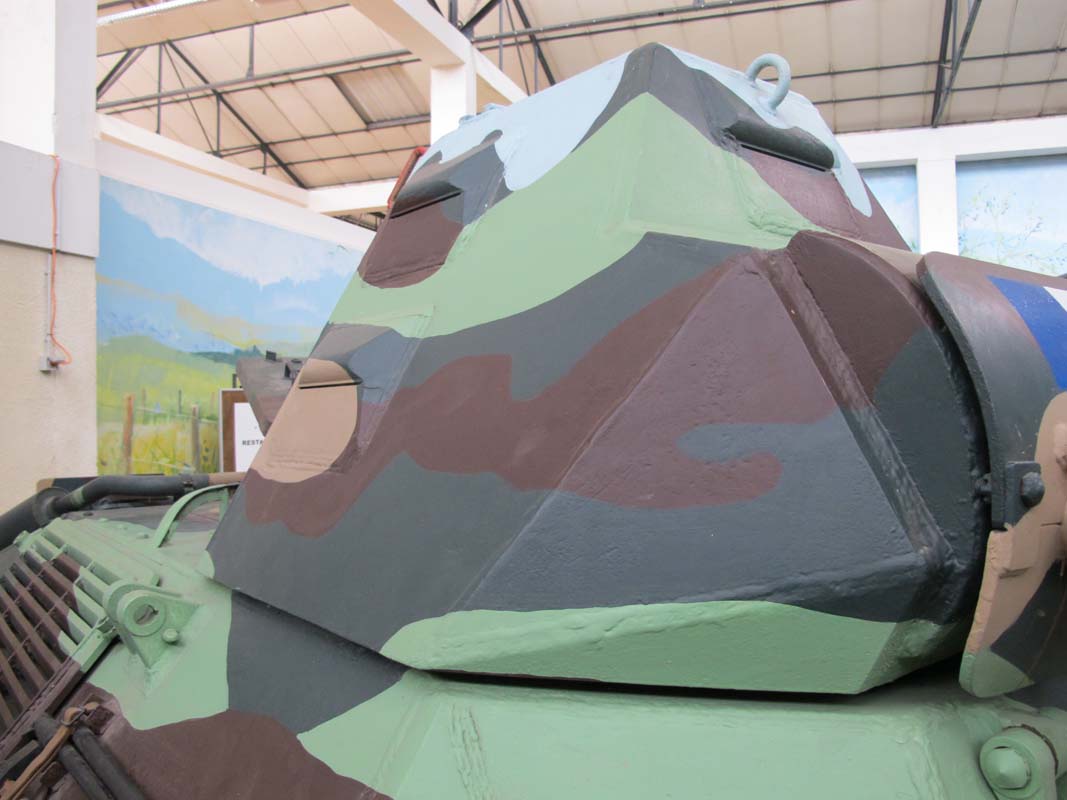

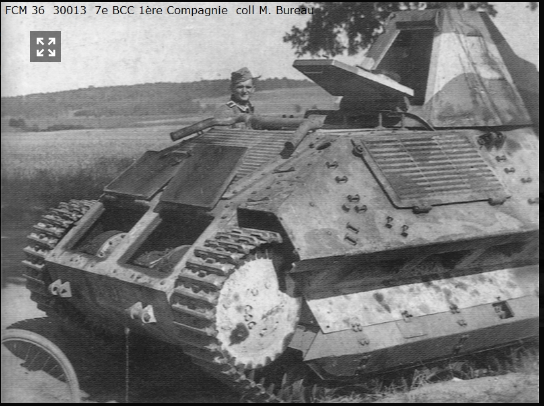

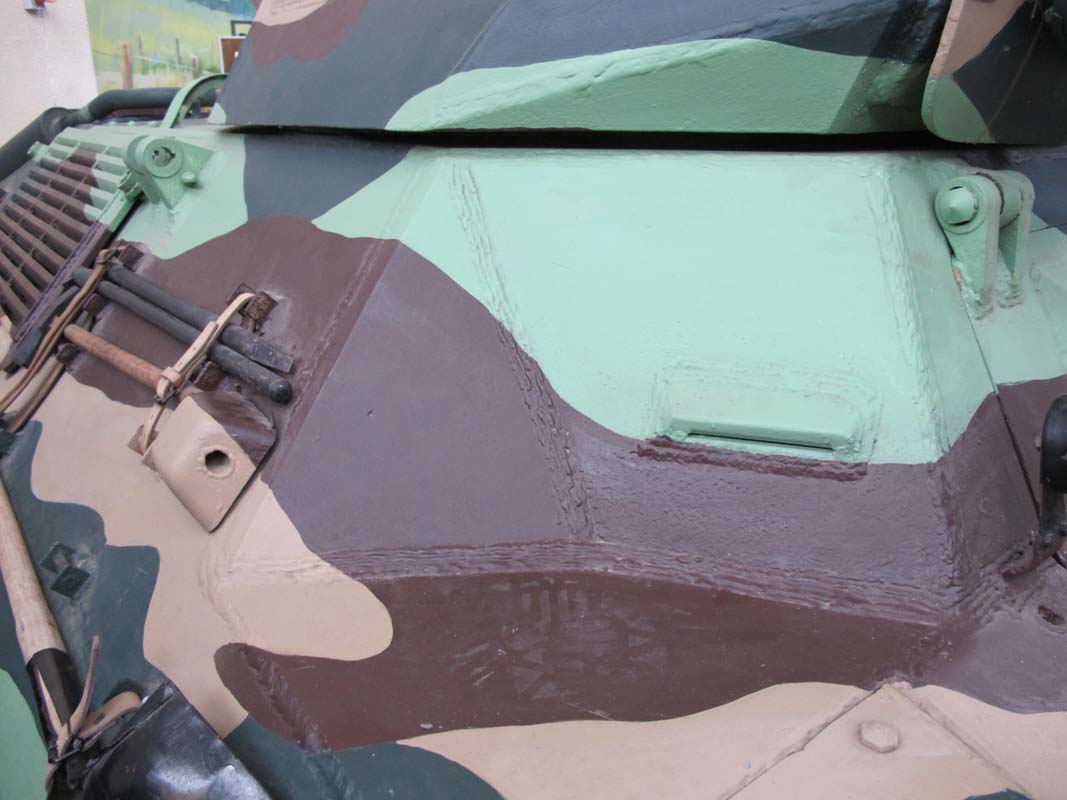

Примеры швов. Серьезный уровень.













С уважением
Артем Николаев

NeoДата: Четверг, 25.05.2023, 20:51 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
Видео для знакомства с этим монстром.





С уважением
Артем Николаев

NeoДата: Пятница, 26.05.2023, 09:08 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
Звук этого танка просто непередаваем biggrin





С уважением
Артем Николаев

SpartanДата: Пятница, 26.05.2023, 13:32 | Сообщение # 5
Рядовой
Группа: Мастера
Сообщений: 73
Награды: 0
Репутация: 5
Зарегистрировался: 29.08.2019
Статус: Offline
Цитата Neo ()
Звук этого танка просто непередаваем biggrin
жесть какая...этот утюг еще и на ходу у них wacko

HartДата: Суббота, 27.05.2023, 06:09 | Сообщение # 6
Полковник
Группа: Мастера
Сообщений: 2456
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Ну высший разряд сварщика ты уже получил. smile

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

andreialiДата: Пятница, 02.06.2023, 17:26 | Сообщение # 7
Генерал-майор
Группа: Мастера
Сообщений: 3857
Награды: 8
Репутация: 263
Зарегистрировался: 12.07.2016
Статус: Offline
Кроме айсиэма,никто не делает такой танк ?

HannibalДата: Пятница, 02.06.2023, 18:17 | Сообщение # 8
Полковник
Группа: Администраторы
Сообщений: 1566
Награды: 1
Репутация: 41
Зарегистрировался: 12.07.2016
Статус: Offline
Цитата andreiali ()
Кроме айсиэма,никто не делает такой танк ?

Riich Models анонсировал в 2020м году, но чëй-то ни гу-гу пока. sadwalk


С уважением, Сергей

andreialiДата: Воскресенье, 04.06.2023, 10:47 | Сообщение # 9
Генерал-майор
Группа: Мастера
Сообщений: 3857
Награды: 8
Репутация: 263
Зарегистрировался: 12.07.2016
Статус: Offline

Цитата
Riich Models анонсировал в 2020м году, но чëй-то ни гу-гу пока
 Понял,спасибо?

NeoДата: Понедельник, 05.06.2023, 08:48 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline

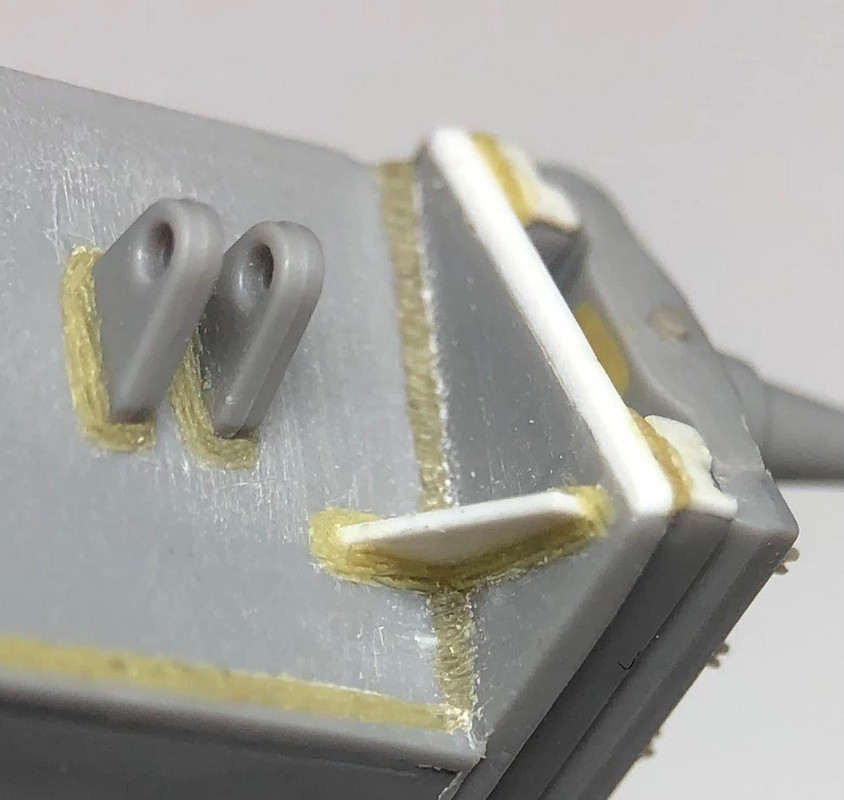

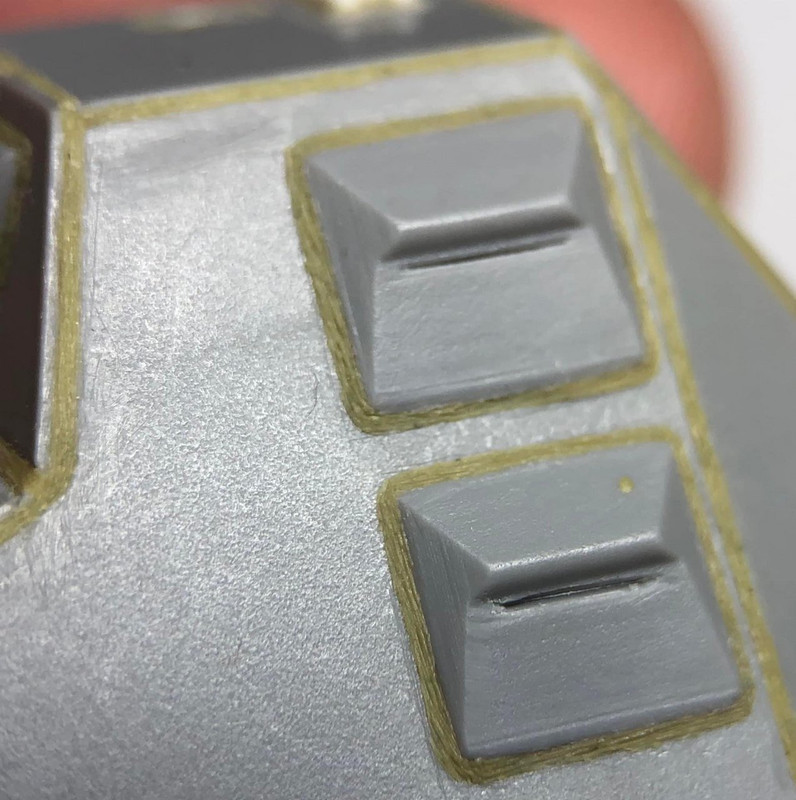

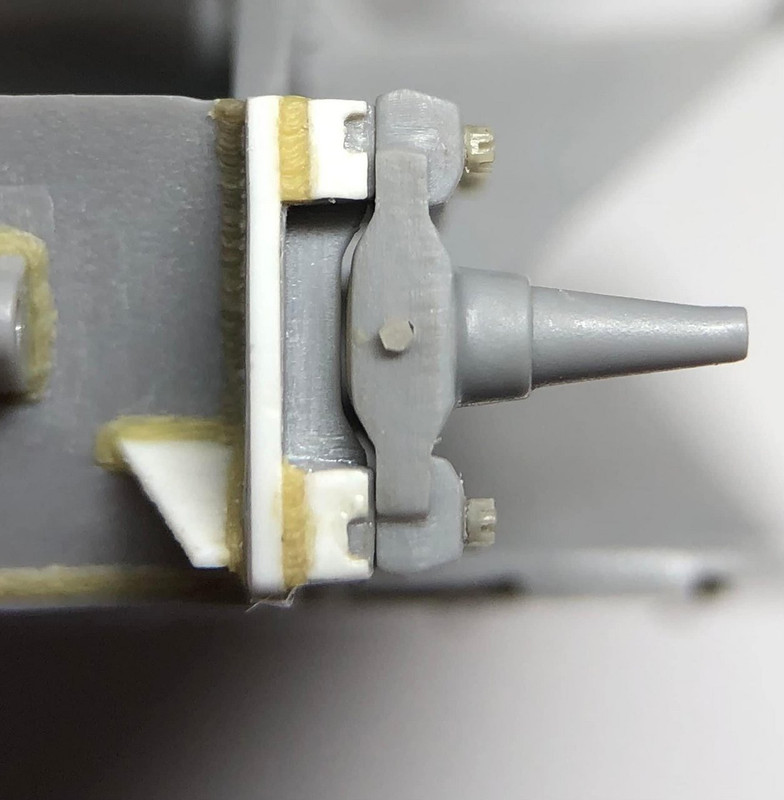

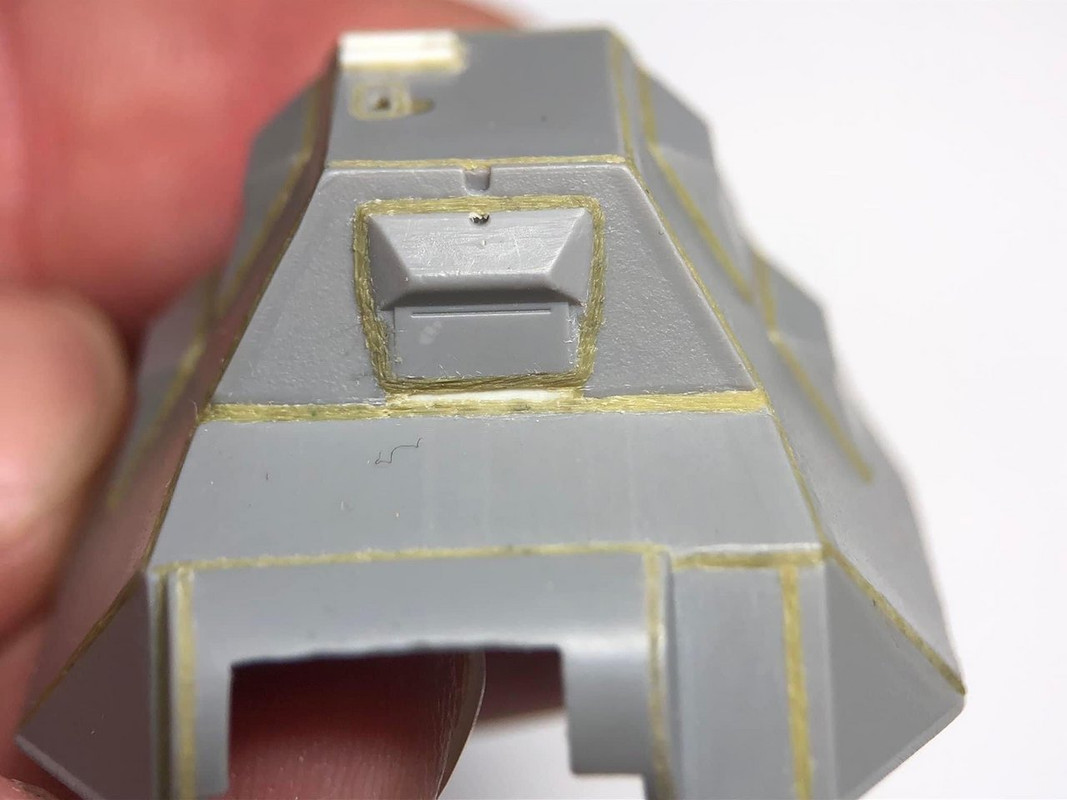

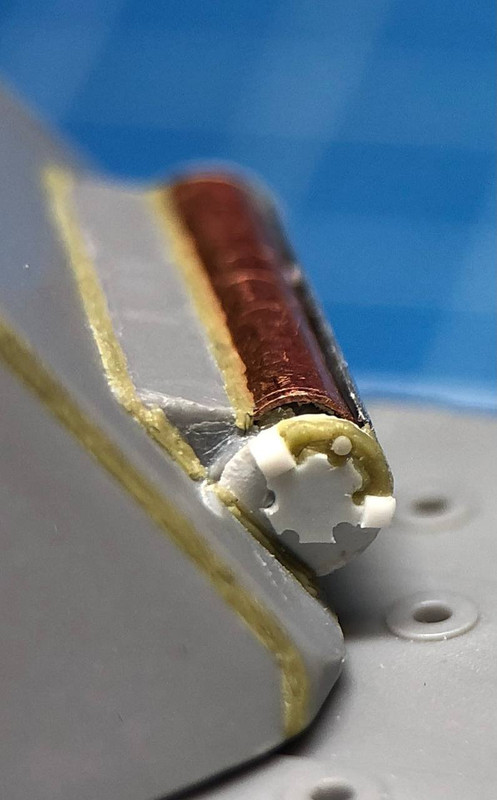

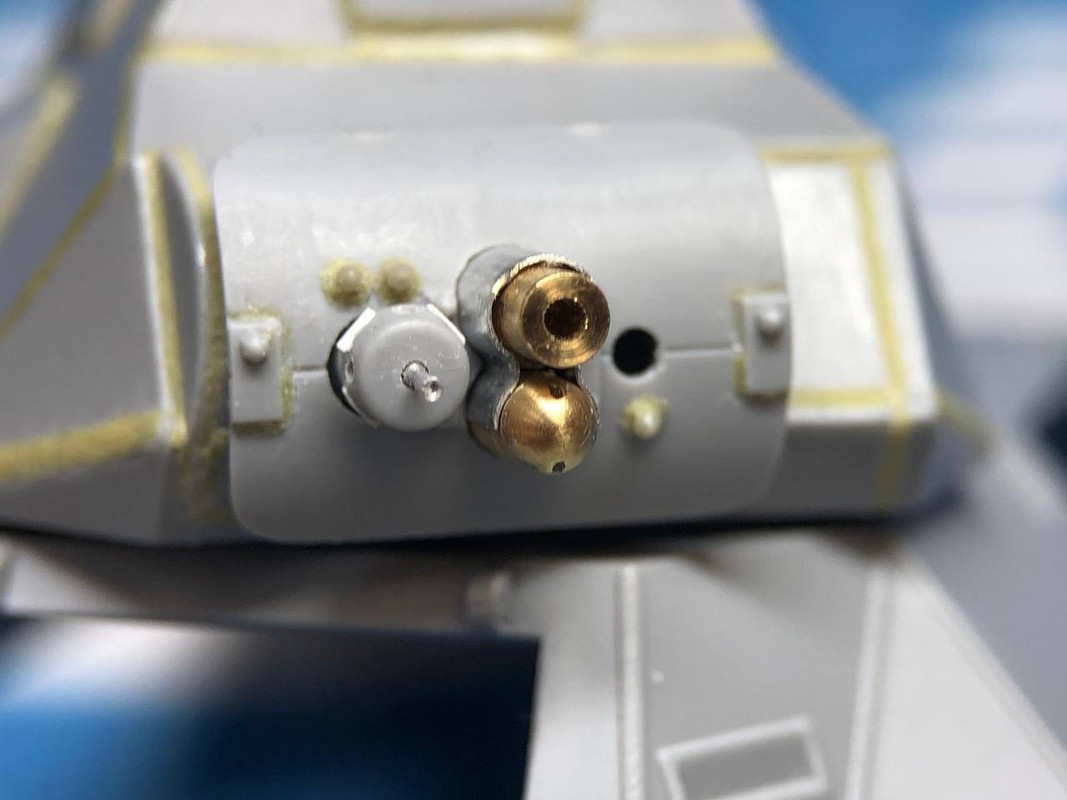

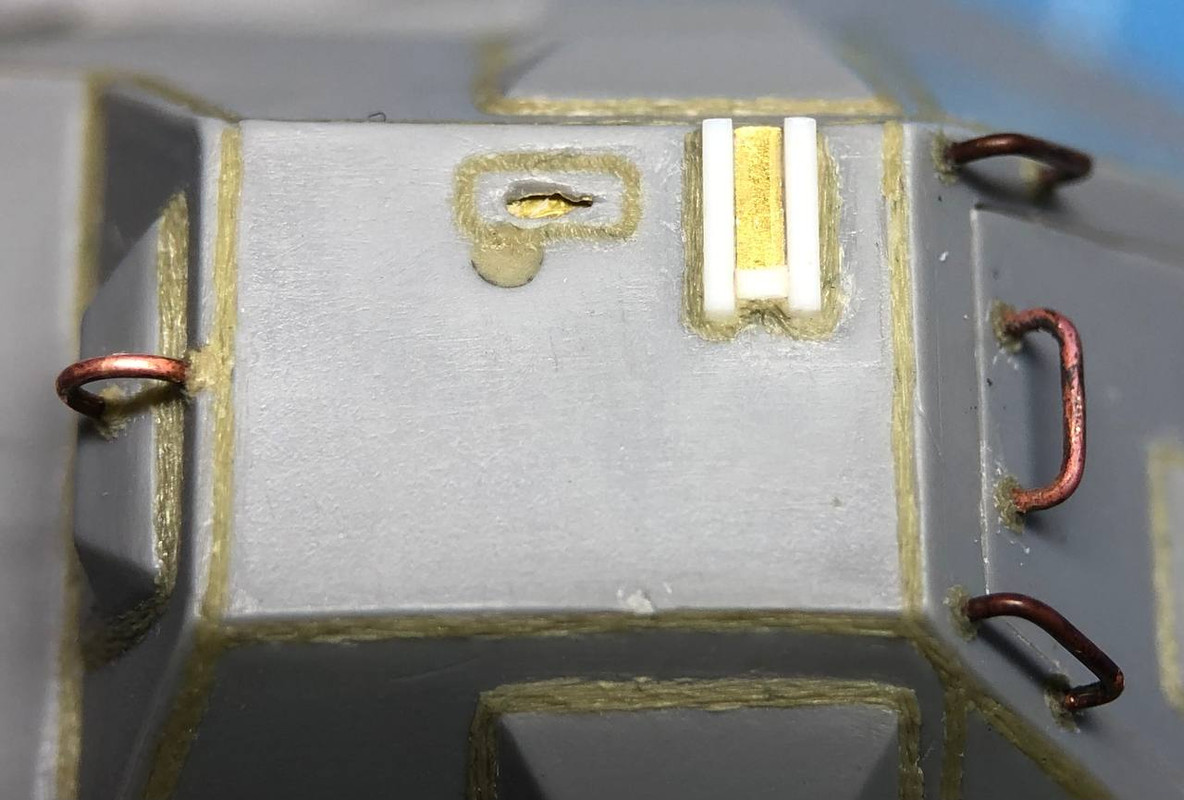

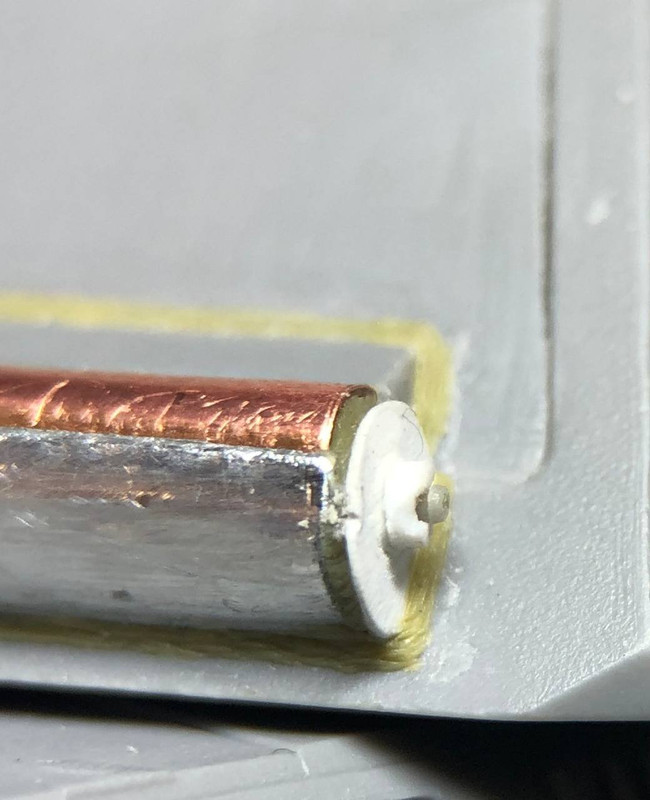

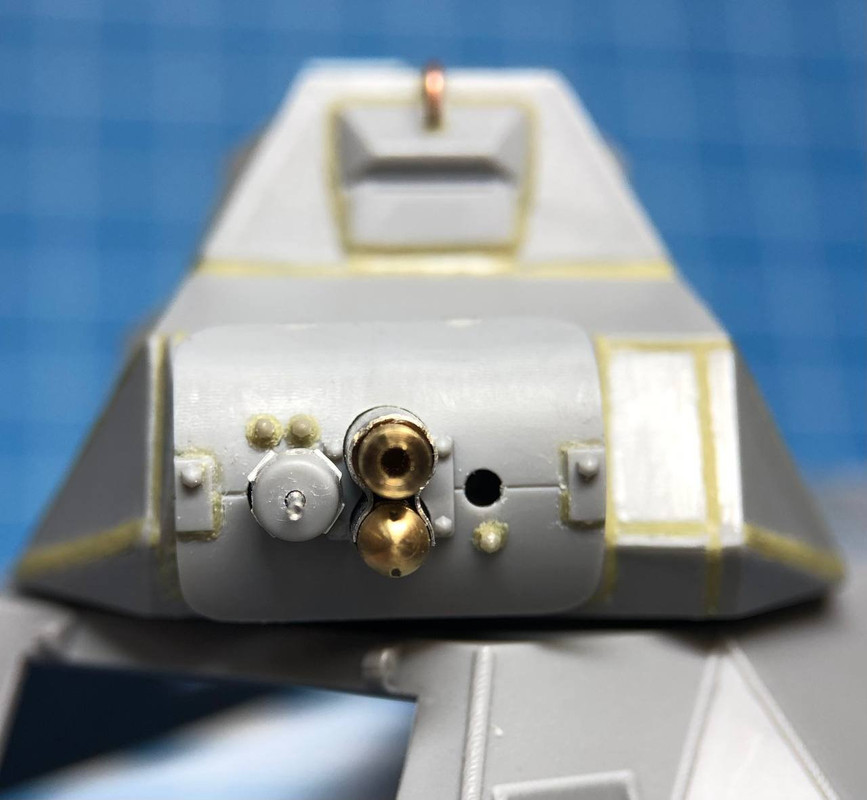

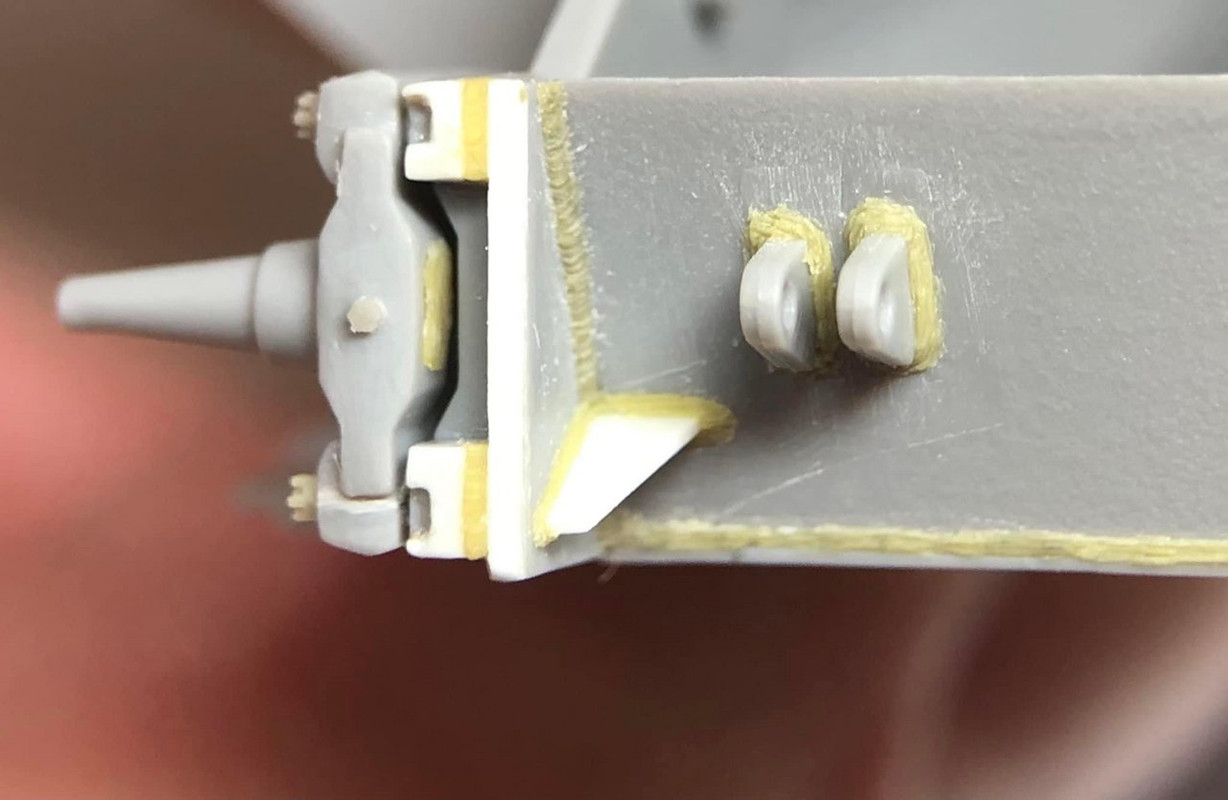

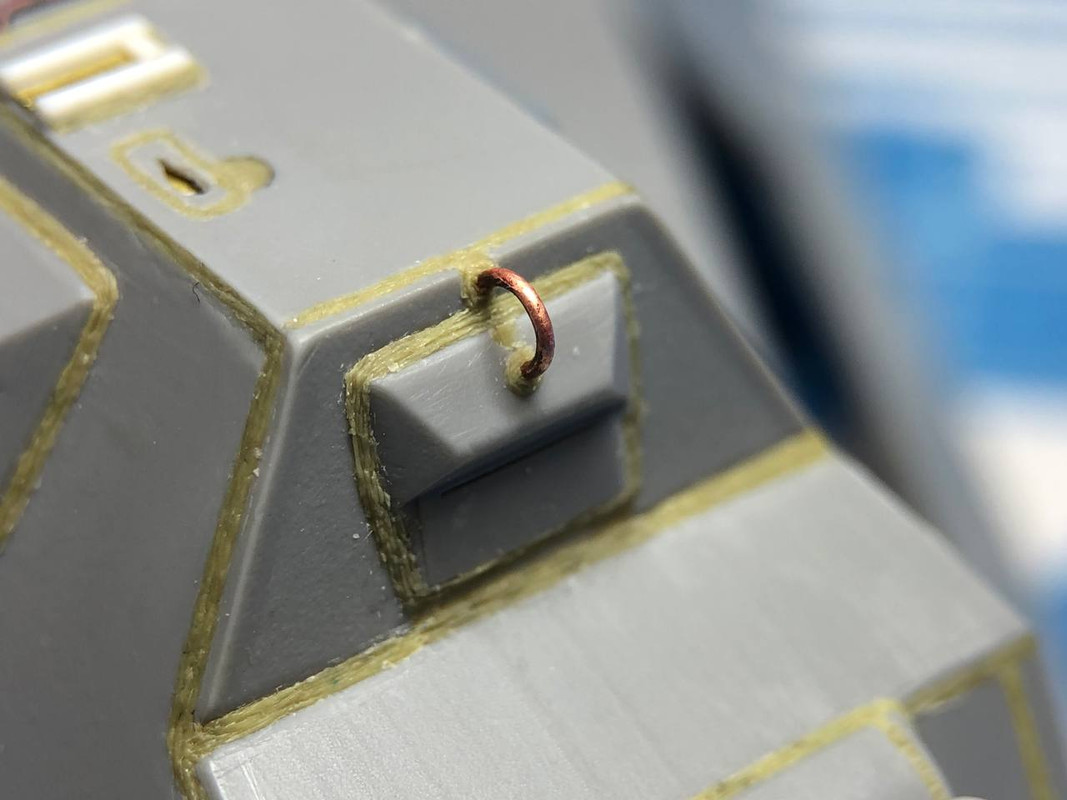

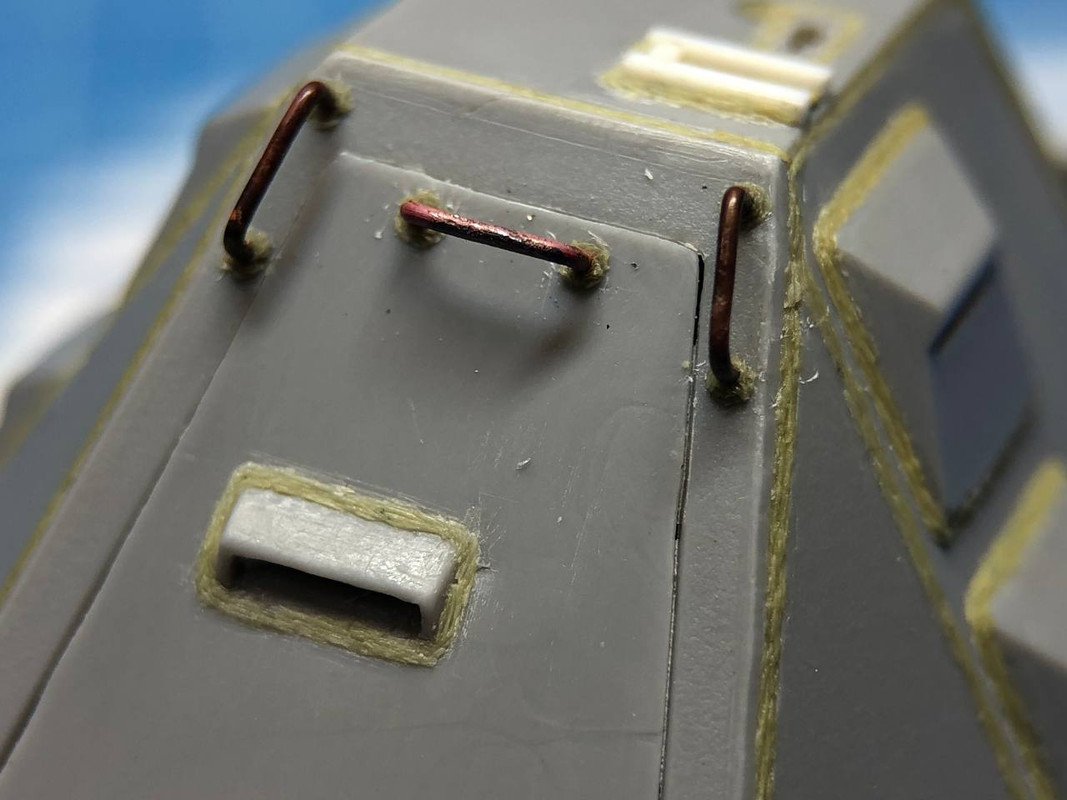

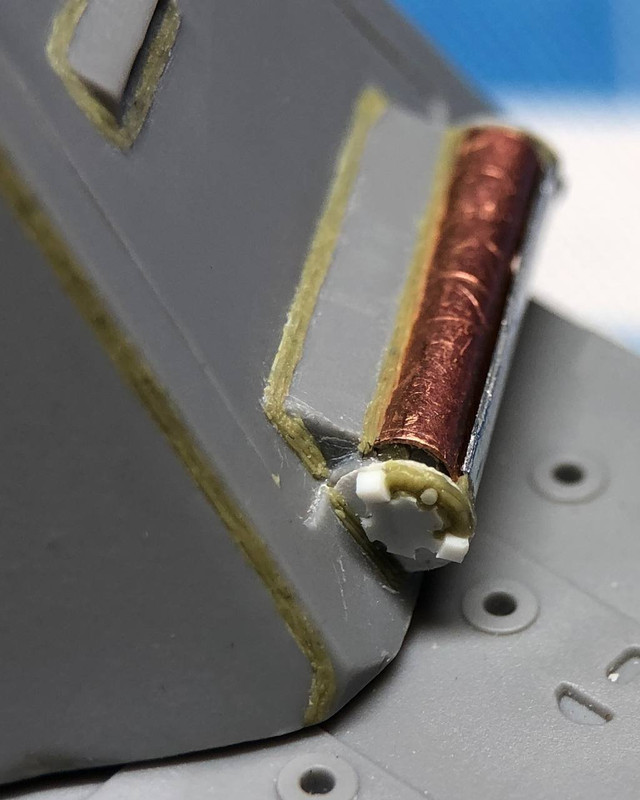

С башней я закончил. Пришлось проложить примерно пол-метра шва. Хорошая практика. В остальном. Многие узлы и детали сделаны на отвали. Стыки листов как обычно, проигнорированы. Часть швов отсутствует. Механизм отпора-запора башенного люка вообще не похож. И многое другое. Хочу выразить огромную благодарность Роману из KwK Studio, который по моих обмерам сделал стволик, который перевел все на совершенно другой уровень восприятия. Всегда приятно иметь дело!































С уважением
Артем Николаев

NeoДата: Понедельник, 05.06.2023, 09:09 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
Цитата Hannibal ()
Riich Models анонсировал в 2020м году, но чëй-то ни гу-гу пока.

Очень ждал именно эту модель,но по факту это какой-то вброс был.




С уважением
Артем Николаев

NeoДата: Среда, 07.06.2023, 15:16 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline

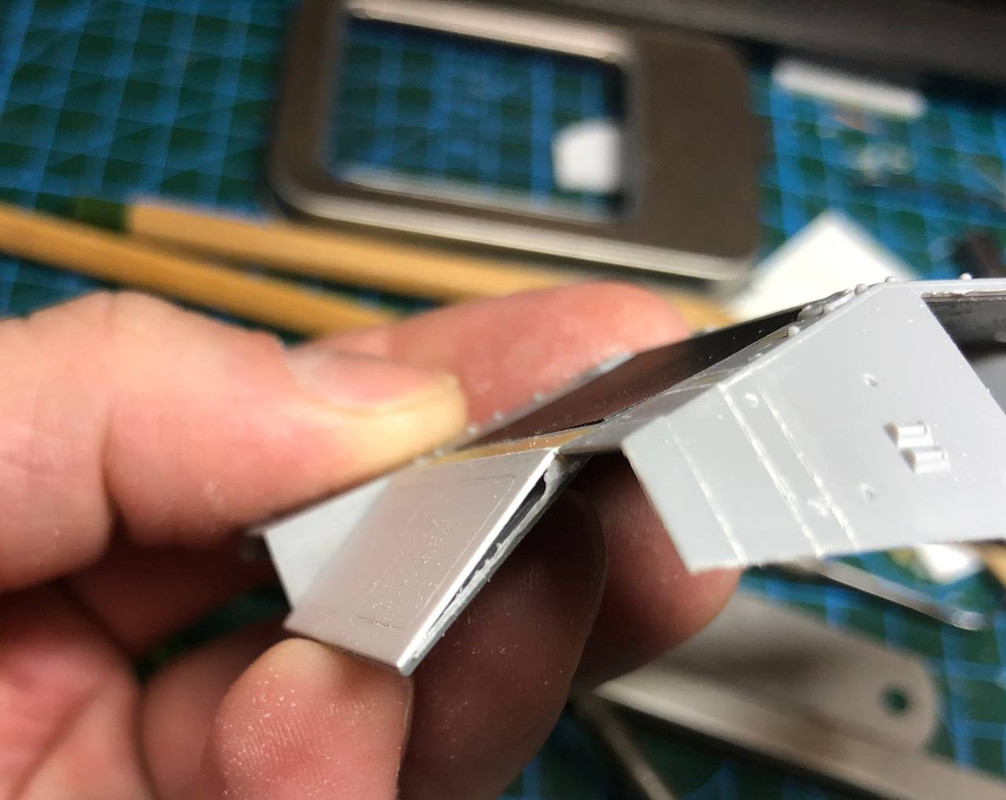

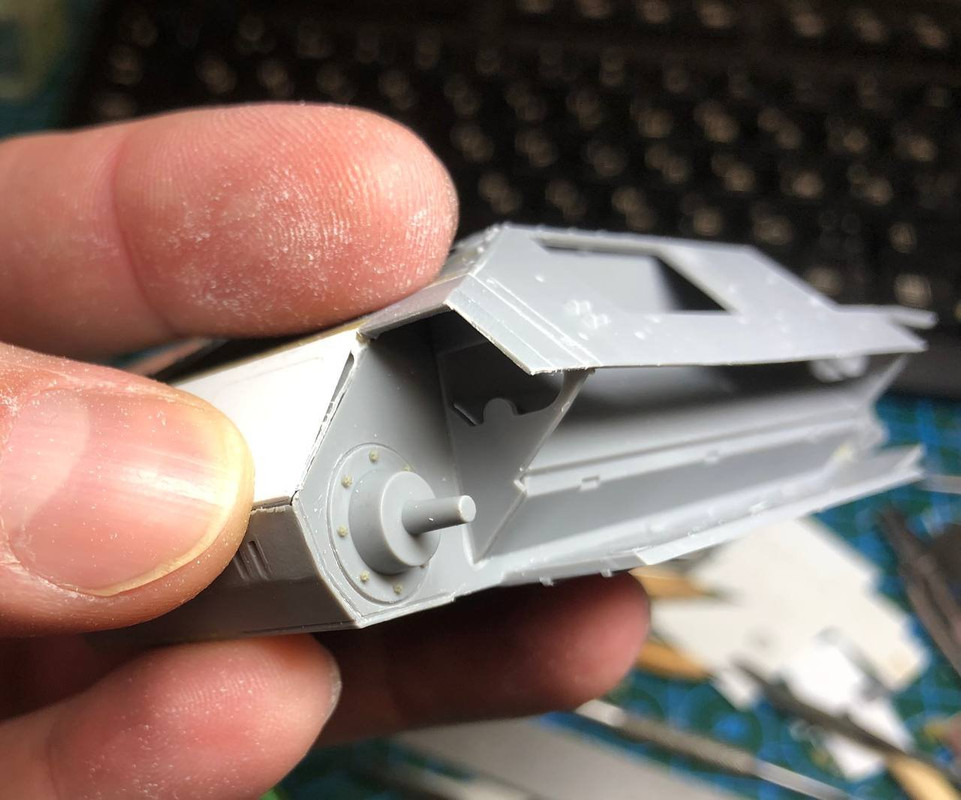

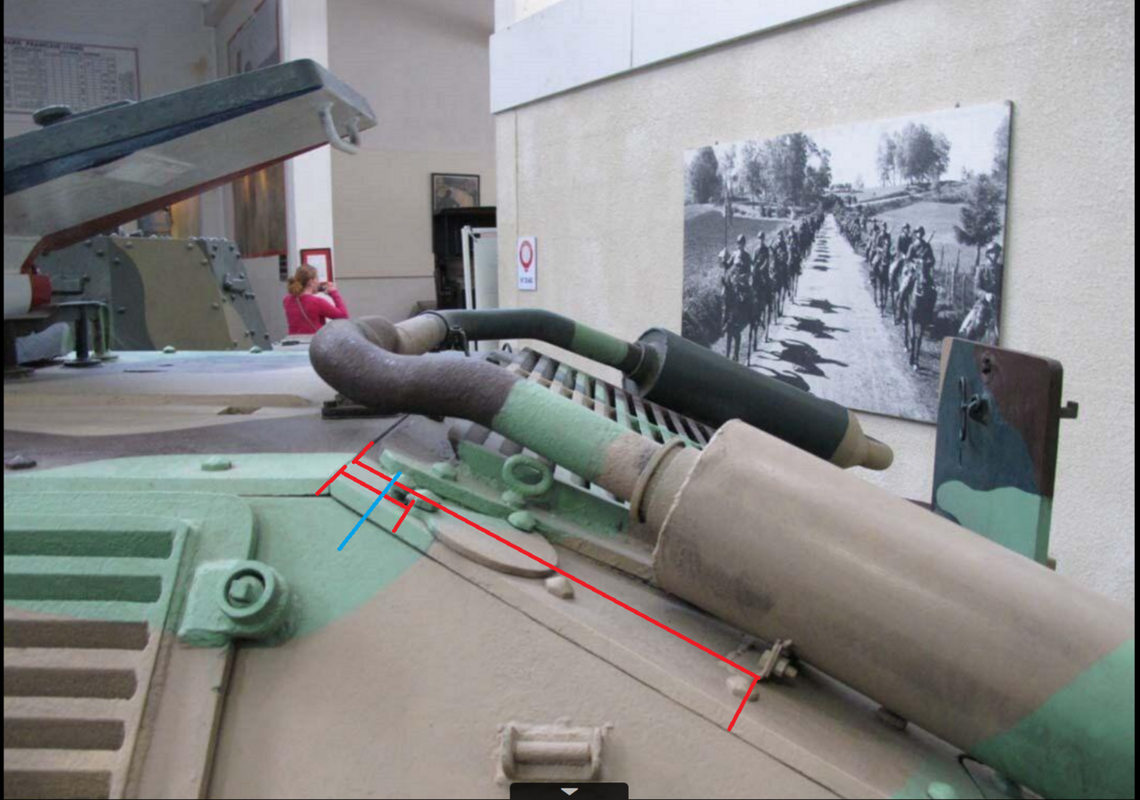

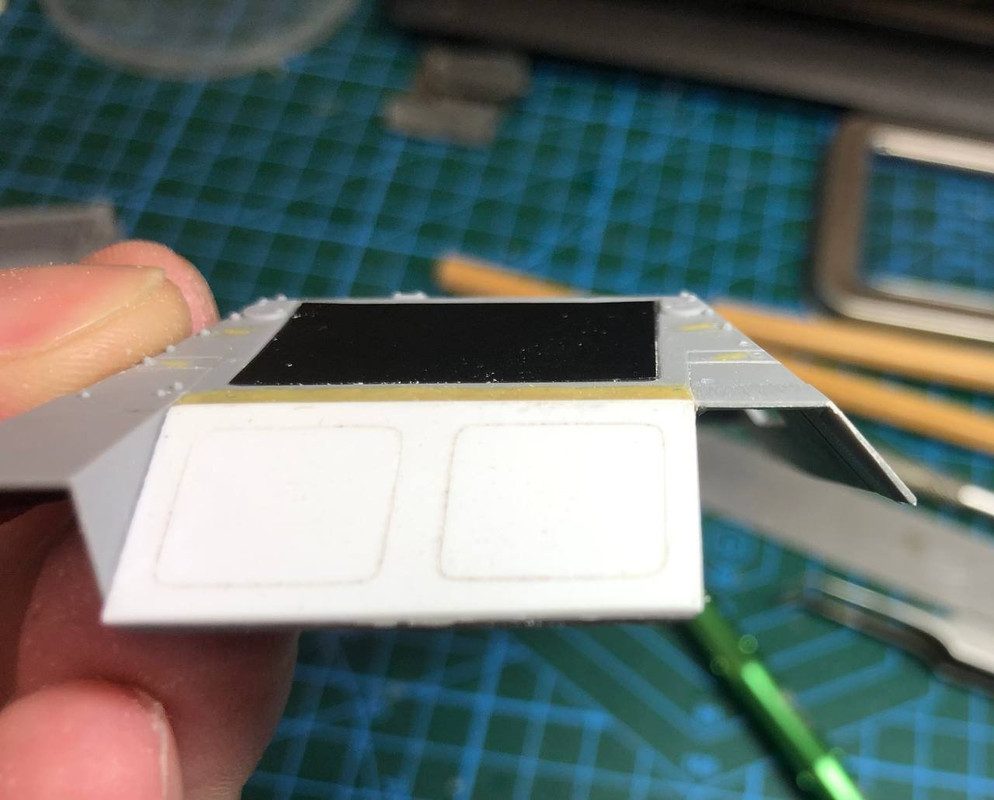

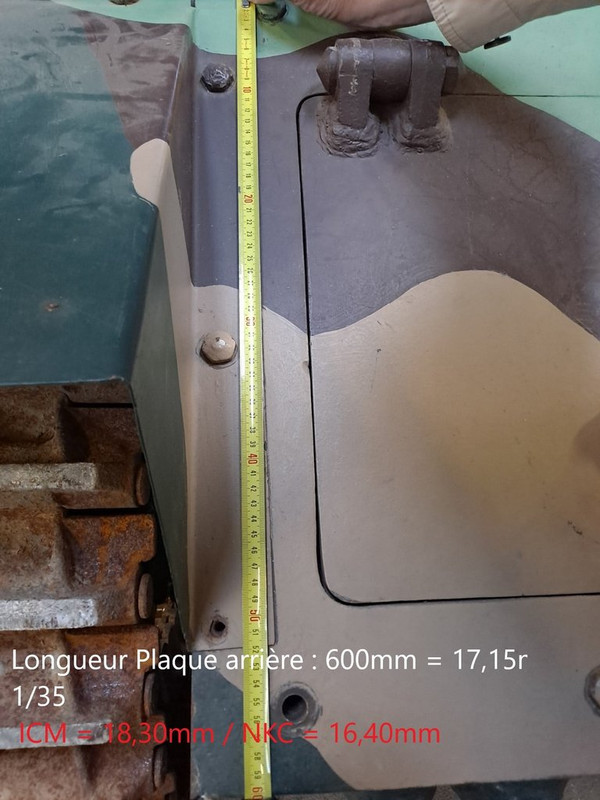

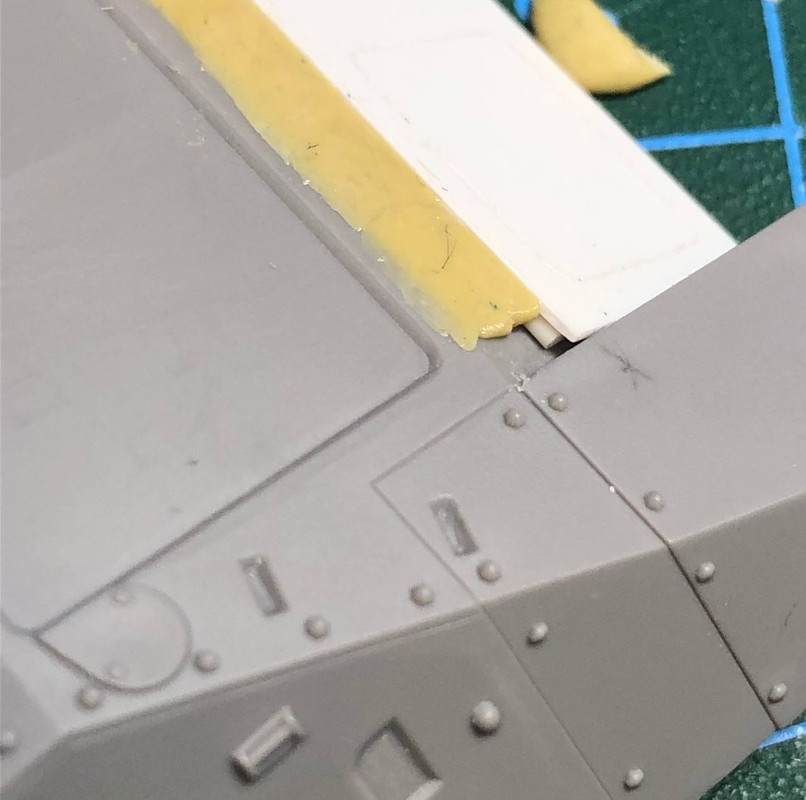

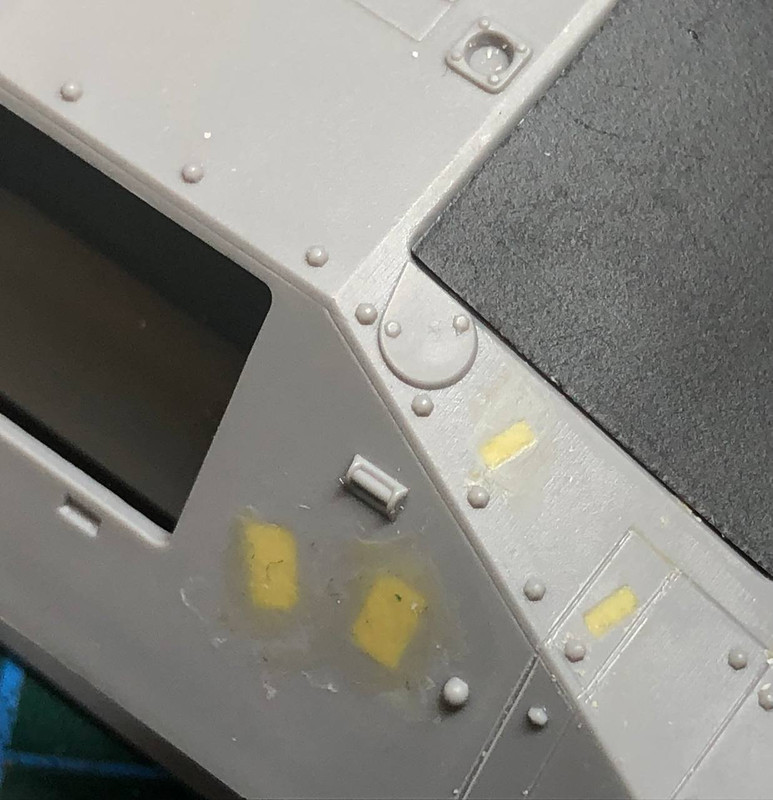

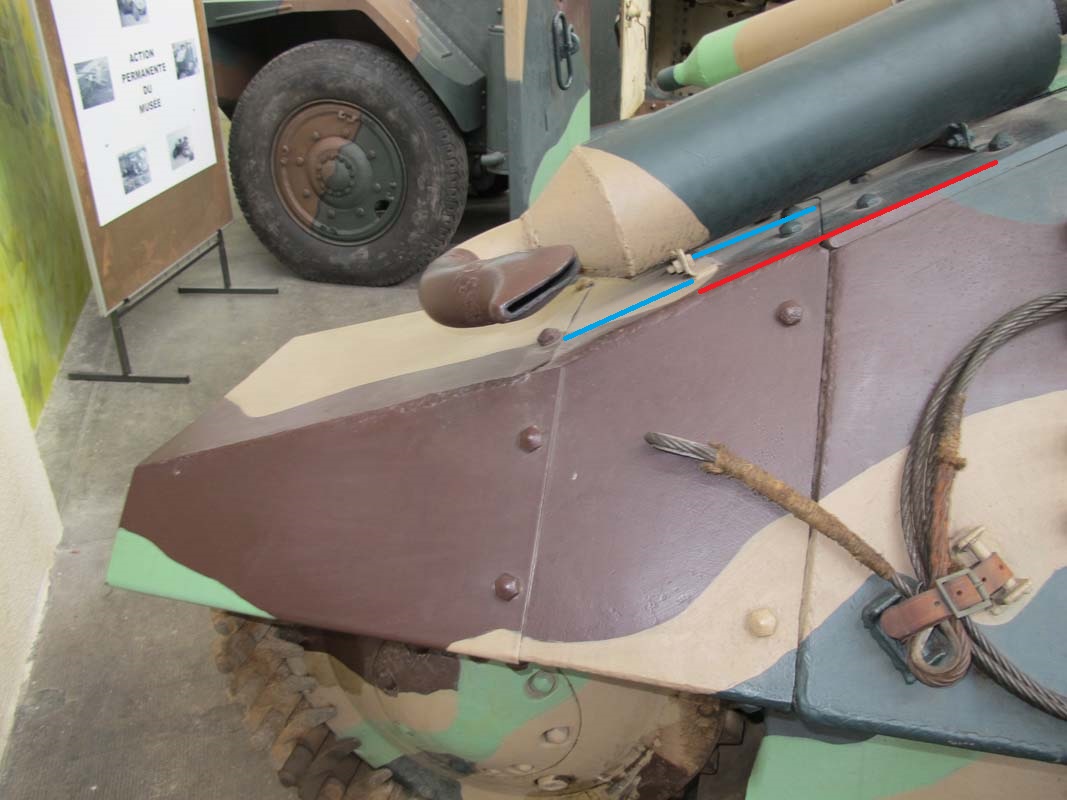

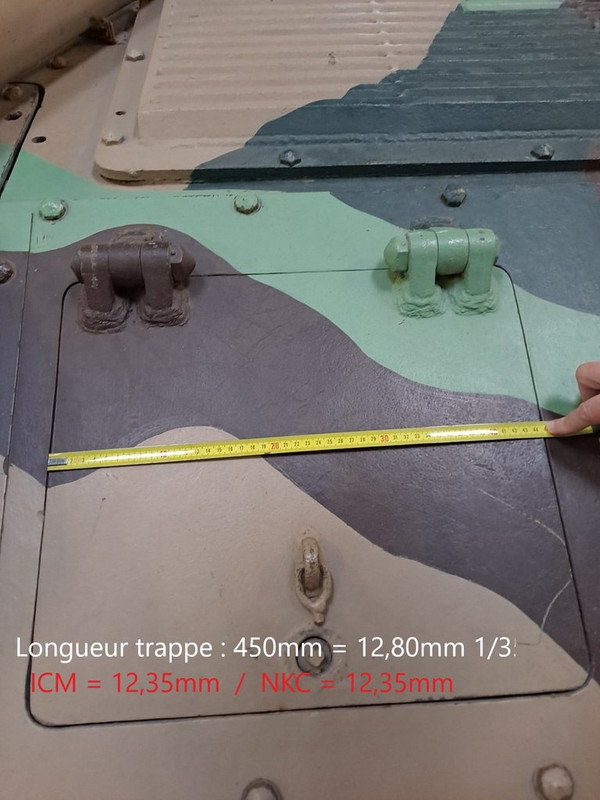

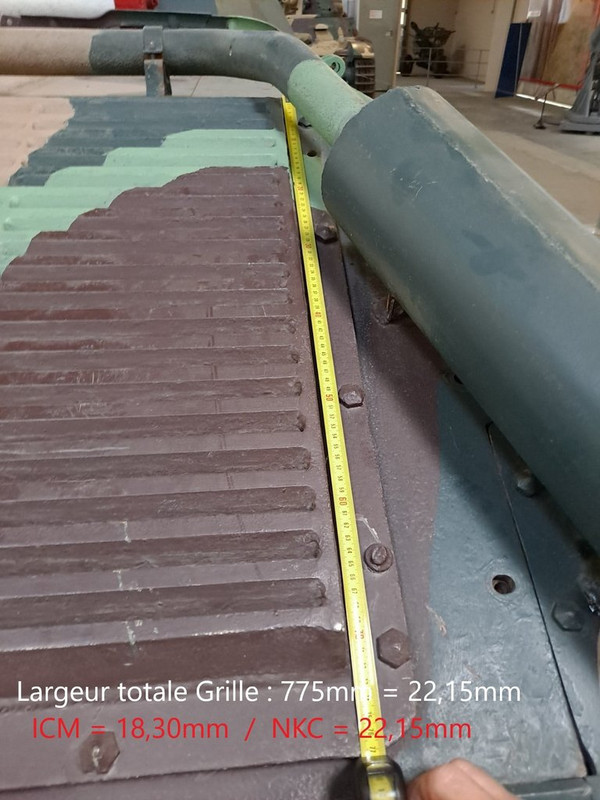

Самый важный момент в этой модели. Многие цепляются за слишком короткую надмоторную решетку. Однако она лишь следствие того, что сама плита коротка. Точнее производитель сделал нижнюю и верхняя кормовые плиты одинаковыми по размеру. То что надо растить новую решетку - несомненно. Но нужно подготовить базу. И тут я решил хитрить. Во-первых,я сделал нижнюю плиту по замерам и Самюра. Люки на ней также, по замерам. Далее, я поменял наклон этой плиты,чтобы можно было "спутить" верхнюю плиту ниже и нарастить необходимые 3мм. В целом - получилось. Позже, я стал смещать грязевые щитки, чтобы сохранить пропорции. Плюс размеры плиты изменились, значит болты и горловины по бокам надо сместить. К тому же я решил сделать борт без грязевых щитков сзади (одной секции). Будет интересно. Пока все грубо,но через неделю - две , я сведу все воедино. Как видно,место под правильную решетку освободилось. Как то так.























С уважением
Артем Николаев

NeoДата: Пятница, 09.06.2023, 08:59 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
На Missing-е у меня вышла интересная дискуссия с автором обмеров FCM36 в Самюре, известным моделистом Томом Морганом и 3d дизайнером Начо Рочесом. В общем мой путь исправления данного недоразумения единственный верный. Ну я и не сомневался. Русские опять всех победили! biggrin Прилагаю ссылку. Мардер на базе танка еще более убитый, так как из-за неправильного размера плиты и решетки на ней, поехали и рубка. Привет ICM !

https://www.tapatalk.com/groups....1706107









С уважением
Артем Николаев

rossomachinДата: Суббота, 10.06.2023, 05:18 | Сообщение # 14
Майор
Группа: Мастера
Сообщений: 518
Награды: 3
Репутация: 39
Зарегистрировался: 05.07.2019
Статус: Offline

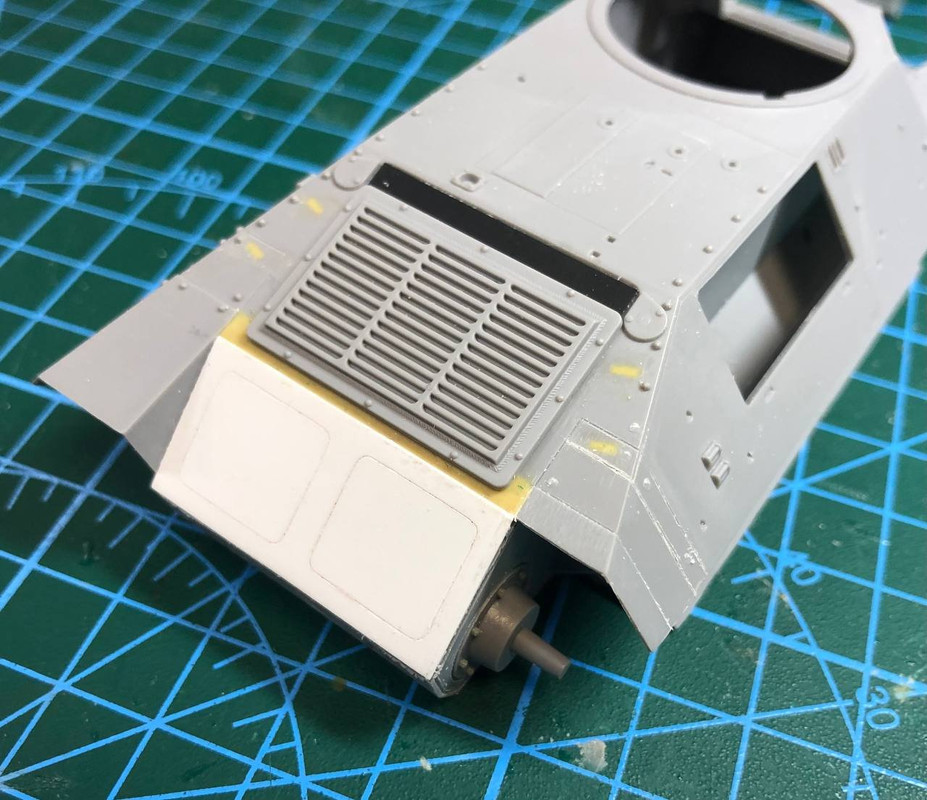

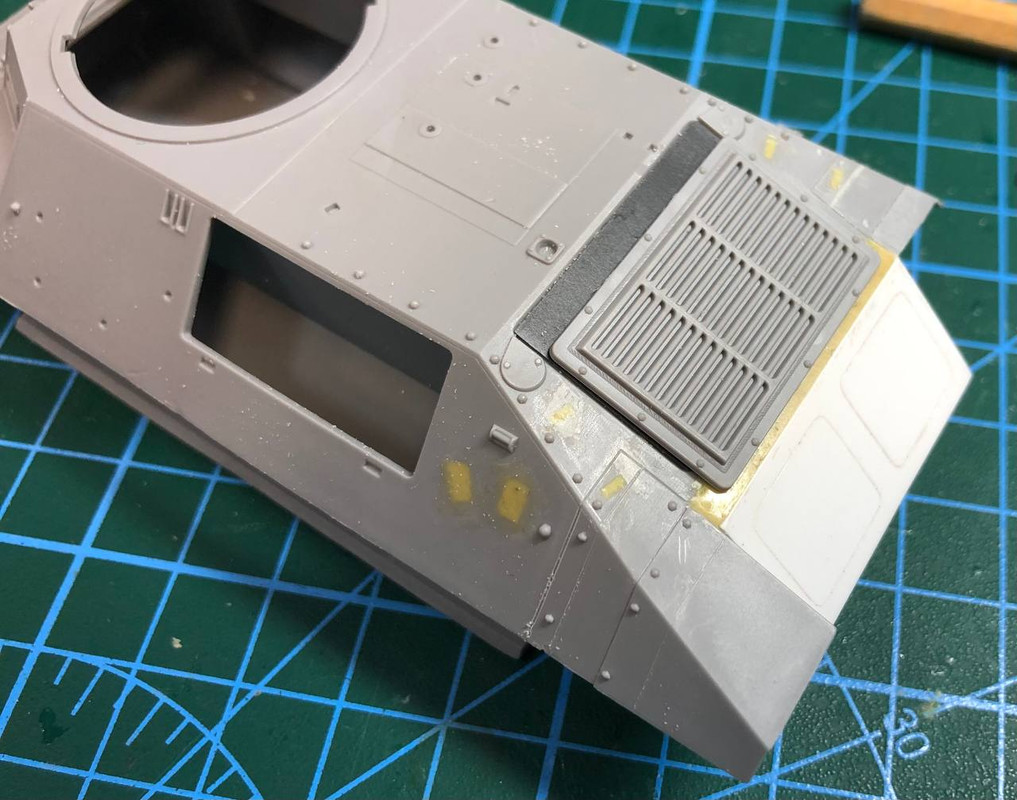

Оперативно были приняты меры и под текущую модернизацию модели ICM нарисована новая решетка.
Прилагаю STL-файл в масштабе 1:1. Перед печатью отмасштабируйте в 35-й.
Крепёжные отверстия сделаны для того, чтобы вставить в них пулестойкие болты из наличия (дабы не отличались от тех, что будут стоять на модели в других местах)/

Ссылка на STL-файл

Прикрепления: 4297043.jpg (465.2 Kb)


Сообщение отредактировал rossomachin - Воскресенье, 11.06.2023, 08:55

rossomachinДата: Среда, 14.06.2023, 11:10 | Сообщение # 15
Майор
Группа: Мастера
Сообщений: 518
Награды: 3
Репутация: 39
Зарегистрировался: 05.07.2019
Статус: Offline
Продолжаем.




STL-файл
Прикрепления: 4632916.jpg (99.9 Kb) · 5160873.jpg (54.8 Kb)
