БРДМ-2
| |
| CaesarSlava | Дата: Вторник, 18.02.2025, 22:18 | Сообщение # 1 |
 Лейтенант
Группа: Мастера
Сообщений: 231
Награды: 2
Репутация: 73
Зарегистрировался: 13.07.2016
Статус: Offline
| Доброго времени суток. Открываю очередной проект- БРДМ-2 из состава частей Милиции Социалистической Федеративной Республики Югославии.
Перечень используемых наборов:
1) Кит Trumpeter 05511;
2) Комплекты фототравления от ET Model, Микродизайн и Eduard на БРДМ-2;
3) Колёса на БРДМ-2 от Военной Миниатюры/Miniarm;
4) Ствол КПВТ от RB Model;
5) Ствол ПКТ от Magic Models;
6) Антенный ввод Р-123 Magic Models;
7) Фары Elf/ Kraft Lab;
8) Осветитель ОУ-3 Miniarm;
9) Троса Eureka;
10) Звуковой сигнал С-58 Model Point;
11) Различная мелочёвка.
Дополнительно планирую «кинуть» на машину югославский пулемёт Zastava М-84 - лицензионная версия советского РПК. Застава отличалась формой приклада, которая не имела фигурной прорези и изготовленному из другого сорта дерева.
Дополнительные колёса совершенно точно буду использовать от Военной Миниатюры, а вот над основными подумаю. С интересом обнаружил, что Миниармовские колёса на 1 мм шире, чем у Миниатюры. Если отталкиваться от размеров указанных на шине в 340 мм, то не попал никто))) У Миниарма в пересчёте получается 357 мм, у Миниатюры 322 мм. По высоте колёса одинаковые. В любом случае поищу более точные замеры и от них уже буду отталкиваться.
Что до самой модели - то на данный проект меня вдохновил набор декалей Bison/AK Interactive, а также довольно непривычная окраска в синий «милицейский» цвет, неплохой вариант разнообразить «зелёные» полки. Данные декали делались по довольно известной фотографии начала 2000-ных годов, где БРДМ югославской милиции находились в процессе «демилитаризации» или разборки на запчасти, машины уже не имеют башен. Я же планирую сделать «Бардак» во всей красе.
Буду делать машину на «раннем» корпусе.
Помимо БРДМ- югославская милиция имела на вооружении: Tab-71M- румынский вариант БТР-60ПБ; различные версии югославского бронетранспортёра М-60; различные версии югославского бронетранспортёра BOV.
Ну и несколько фотографий для настроения.
|
| |
| |
| Саныч | Дата: Вторник, 18.02.2025, 22:36 | Сообщение # 2 |
 Майор
Группа: Мастера
Сообщений: 480
Награды: 2
Репутация: 48
Зарегистрировался: 17.08.2016
Статус: Offline
| А вот это интересно, понаблюдаю с большим удовольствиям. Давненько было желания собрать,
бардак РХБЗ.....
С Уважениям Валерий Саныч.
|
| |
| |
| CaesarSlava | Дата: Вторник, 18.02.2025, 22:51 | Сообщение # 3 |
|
Лейтенант
Группа: Мастера
Сообщений: 231
Награды: 2
Репутация: 73
Зарегистрировался: 13.07.2016
Статус: Offline
| Цитата Саныч (  ) А вот это интересно, понаблюдаю с большим удовольствиям. Давненько было желания собрать,бардак РХБЗ.....
А химический "Бардак" я собираю параллельно))
|
| |
| |
| andreiali | Дата: Пятница, 21.02.2025, 09:26 | Сообщение # 4 |
|
Генерал-майор
Группа: Мастера
Сообщений: 4129
Награды: 8
Репутация: 277
Зарегистрировался: 12.07.2016
Статус: Offline

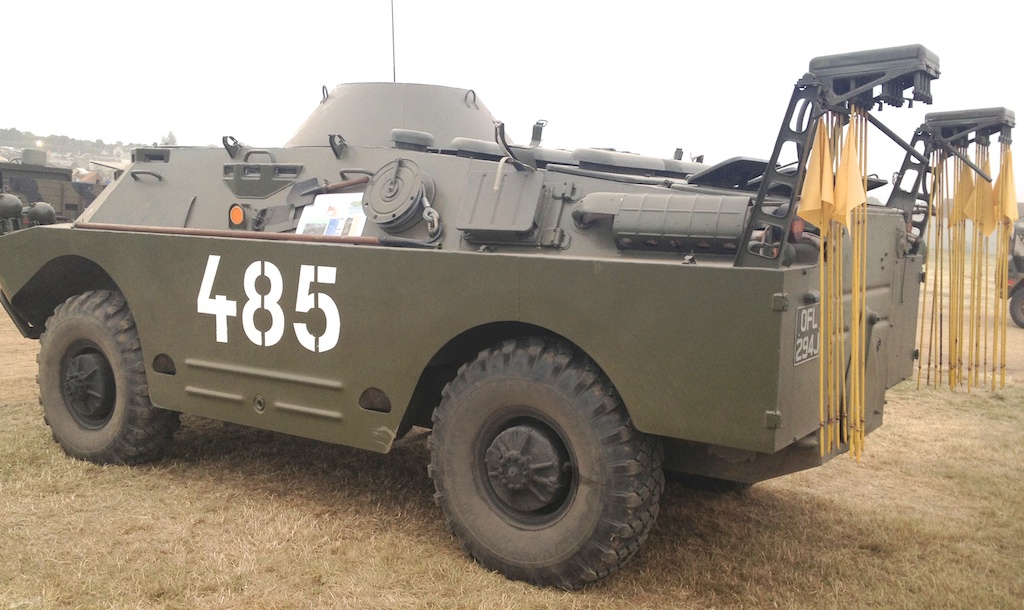

| Во,вот как на последнем фото,желтые прутки на корме,точно ,они и были)
|
| |
| |
| CaesarSlava | Дата: Четверг, 15.05.2025, 00:35 | Сообщение # 5 |
|
Лейтенант
Группа: Мастера
Сообщений: 231
Награды: 2
Репутация: 73
Зарегистрировался: 13.07.2016
Статус: Offline
| Ну вот и добрался до обновления.
Колёса. После замеров пришёл к выводу, что Миниармовские колёса будут поточнее, чем у Военной Миниатюры (получились узковаты). К тому же, при заказе, не уточнил момент касаемо просадки колёс (есть такая функция), и та просадка, которая ко мне пришла- годится разве что для музейных машин, и то, тех, что стоят на открытой площадке лет 20. От ВМ буду использовать дополнительные маленькие колёса, а также запаску. Единственное, что доработал на колёсах- это систему дистанционной подкачки шин.
Башня. Убрал на башне любые намёки на смотровой перископ, направленный на корму. Изучая литературу и валки, я пришёл к следующим выводам - условно самые ранние машины легко определить по корме - обычная крыша МТО и цельный кормовой лист. Далее (условно средние) машины получили дополнительную систему охлаждения двигателя. На «бардаках» всю их карьеру были проблемы с охлаждением движка, особенно при применении в жарком климате, а способ решения данной проблемы очень напомнил мне немецкие модификации «Troppen», для африканских троек и четвёрок, а потом и серийное решение для всех последующих модификаций. Далее, для условно среднего «бардака» добавили люки доступа к топливным бакам. На условно поздних машинах появился тот самый смотровой прибор в корму, ну и на сильно поздних появился смотровой прибор на левой стороне башни, такие же изменения претерпели и башни БТР-70/80, аналогичные, если не сказать точно такие же по конструкции, да и выпускал их один завод.
- сделал недостающие сварные швы;
- сделал «гильзоотвод» на станок КПВТ;
- из пластика и латуни изготовил съёмную ручку на ствол КПВТ. Элемент не обязательный (съёмный), но на многих образцах югославской армии и милиции его видно;
- добавил недостающих кронштейнов и мушку.
Шанцевый инструмент: лопата, багор, лом.
Катушку с дополнительным тросом дополнил тросом от Эврики и коушей из запасов.
Различная светотехника- комплект фар и осветитель ОУ-3.
Из ПК сделал югославский пулемёт Zastava М-84, путём переделки приклада, также добавил ремень.
В открытых источниках указано, что Zastava M-84 является копией советского ПКМ, отличается только прикладом, сделанным из другого дерева и не имеющего фигурной выемки. Но, при этом вижу, что дульный тормоз-компенсатор у него от обычного ПК (хотя они откручиваются, и если резьба одинаковая, то взаимозаменяемы), но в любом случае ПКМ-овских я на этих югославским пулемётах не видел.
Также, возможно, переделке подвергнется ствол. Основной для переделки я взял ПК, который имеет на стволе ребра, как я понимаю, их основная функция- это косвенное охлаждение ствола. На ПКМ ствол уже идёт полностью гладкий, как и на Заставе.
Сообщение отредактировал CaesarSlava - Четверг, 15.05.2025, 00:39 |
| |
| |
| andreiali | Дата: Пятница, 16.05.2025, 07:14 | Сообщение # 6 |
|
Генерал-майор
Группа: Мастера
Сообщений: 4129
Награды: 8
Репутация: 277
Зарегистрировался: 12.07.2016
Статус: Offline
| Слава,привет!
Фотки,описание работы,вообщем отличная подача работы
Единственно вот эта неровность выбивается из картины
|
| |
| |
| CaesarSlava | Дата: Суббота, 17.05.2025, 14:41 | Сообщение # 7 |
|
Лейтенант
Группа: Мастера
Сообщений: 231
Награды: 2
Репутация: 73
Зарегистрировался: 13.07.2016
Статус: Offline
| Привет Андрей. После грунтовки всегда вылазит много мелких косяков, которые потом дошпатлёвываю, дочищаю и т.д. Всё, что вылезет на башне, также буду дорабатывать.
|
| |
| |
|
