ХТЗ-16
don_salluste_IIДата: Понедельник, 21.02.2022, 23:58 | Сообщение # 1
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline


Всем добра!
Давно руки чесались, а тут как раз новина.
Пока, нарисовал на основе ходовки Звезды эдакую силуэтно-контурную (а большего от ней и не требуется) основу.
Ну и уже по взрослому пытаюсь нарисовать бронекорпус, максимально похожей формы.
Чую эт надолго, по поводу наклона трёх листов до сих сомневаюсь...
Из материалов - две статьи Юрия

Импровизация в промышленных масштабах | Warspot.ru

https://zen.yandex.ru/media....104a892

и удобные для работы фотки с тринета. В дело пошол даже цветной боковик из коробки, с вариантами окраса.
И конечно же бубен!  smile Без него тут никак.

Первые наброски, ещё набора не было...



Ну а это за вчера сегодня.



На основе этого коллажа порежу и удлиню раму. Что то около 3.5 мм.. Так же, надо сместить вниз первую пару поддерживающих.
Подсоберу покрепче основу и уж тогда начну кроить.
На раме, избавился от всего лишнего. Нужна чистая ровная база, ну а потерю некоторых элементов уж как нить переживу.
Верх поважней потрохов и пузика.





Маленько за стыкуемость наглядок



А вот тут или я лоханулся или они. В инструкции никак не показано, и никаких похожих деталек на литниках нет.
В общем на обоих деталях маятника подвески- отверстия. Пришлось клеить штоки. не обременительно.



И немного по тракам МК и ведущему.
Замкнуть контур не удалось. Немного не хватило. Кто тут прав или как - не берусь.
Но замыкать и не требуется, в свободном полёте (на пол диаметра, как того и надо) лежит вполне себе плотно.
Зубцы по ширине на пару десятых Уже проёма - норм. Торчат почти вровень (саму малость ниже) грунтозацепа.

А пошаманить для лучшей облегаемости всё же придётся)))
1. Подчистил стыки форм меж зубьев. И скорей всего, перед сборкой на смоляные пальцы, чуть рассверлю проушины на узкой стороне




Сообщение отредактировал don_salluste_II - Четверг, 24.02.2022, 19:54

marauderДата: Четверг, 24.02.2022, 17:05 | Сообщение # 2
Рядовой
Группа: Мастера
Сообщений: 33
Награды: 0
Репутация: 0
Зарегистрировался: 03.08.2016
Статус: Offline
рама хтз-16 отличается от рамы стз-3 и стз-5. попадаются копанные лонжероны, отличные от стз-3 и стз-5.

don_salluste_IIДата: Четверг, 24.02.2022, 18:56 | Сообщение # 3
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
Цитата marauder ()
рама хтз-16 отличается от рамы стз-3 и стз-5. попадаются копанные лонжероны, отличные от стз-3 и стз-5.

Да, это заметно, например по расположению ленивца. Может и другие различия есть...
Будет время - надо книжки покачать, мож там чего найдётся. А пока всё ещё колупаю основу.
Клею пару тройку деталек в день, в общ небыстро, но пока нет базы не приступить к раскрою бронекорпуса

Serg106enДата: Четверг, 24.02.2022, 19:14 | Сообщение # 4
Сержант
Группа: Мастера
Сообщений: 249
Награды: 1
Репутация: 50
Зарегистрировался: 08.04.2017
Статус: Offline
Интересный проект. Эксклюзив, опять таки, не попса... up

В реальности всё выглядит совсем не так как есть на самом деле...

don_salluste_IIДата: Четверг, 24.02.2022, 22:57 | Сообщение # 5
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
Склеил моцыки. Пружины (стык зачистил) как по мне - норм.




Сообщение отредактировал don_salluste_II - Четверг, 24.02.2022, 23:40

don_salluste_IIДата: Пятница, 25.02.2022, 23:23 | Сообщение # 6
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
Немного за сего, но по порядку. Мне нужна стабильная, но разбирающаяся конструкция.
Звезда на этой модели не дала возможности для такого рода баловства. Всё чётко, откусил - приклей!
Кривошип ленивца сидит в отверстии с тонюсенькими стенками, и сам то еле держится (без клея)
не говоря уж о ленивце с железной гусёй. Сам ленивец тож болтается на своей оси, ну тут попроще.



Сперва хотел двухкомпонентки набить, но пока то сё, как ещё срастётся
Поэтому рассверлил лонжероны (сохранив гайки), вставил проволоки, а на кривошипе отверстие. Держится!
После окончательной настройки пруток удалю.









Порезал раму. Как будет лежать гуся спрогнозировать трудно.
Тяга регулировки натяга не даёт ходу ленивцу, да и сам ленивец буду выставлять с привязкой к корпусу.
Поддерживающие то же надо подвигать.
Поэтому сделал подвижный стык. Им и отрегулирую провис. С рамой всё. Осталось собрать гуси.











Сообщение отредактировал don_salluste_II - Суббота, 26.02.2022, 18:13

don_salluste_IIДата: Суббота, 26.02.2022, 00:16 | Сообщение # 7
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
Трансмиссия шикарна!
Шпатля понадобилась только для стыков на боках (отметил стрелками), остальное мазня, заценить рельеф в местах шлифовки.
Можно и не шпатлевать, мало чего видно. Но всё же коробка эта литая, а не из бронелистов - пусть будет ровно!
В цвет сурика очень хоца измазать прям щас - да подожду уж...



don_salluste_IIДата: Суббота, 26.02.2022, 22:22 | Сообщение # 8
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
По стыкуемости траков МК и ведущего новостишка.
Если немного выбрать меж зубьев в глубину (было стало на первой фоте) - вполне себе замыкается.



marauderДата: Воскресенье, 27.02.2022, 09:39 | Сообщение # 9
Рядовой
Группа: Мастера
Сообщений: 33
Награды: 0
Репутация: 0
Зарегистрировался: 03.08.2016
Статус: Offline
обратите внимание, что на литниках есть короткий бампер, а так же боковинка, где вместо лючков два круглых отверстия. это намек на упрощенную версию. Например, на такие ставились  "катюши". может быть будет и заглушка на задний мост вместо кабестана. на "катюшах" там как на стз-3. надо ждать "катюшу")))))

don_salluste_IIДата: Среда, 02.03.2022, 20:11 | Сообщение # 10
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
Показывать особо и нечего  sad   Начал лепить на натуре.
Сомнений много, поэтому хотел сперва из картонок макет сделать.
Потом вспомнил за супер мягкий пластик (замыливается на ура, особенно если долго тискать).
Его то и пустил на пробник. Было приклеил лобовой и бока - но не то...
Наклон боковых слишком большой. Буду менять в меньшую сторону. Вид с боку устраивает.




Сообщение отредактировал don_salluste_II - Среда, 02.03.2022, 20:53

don_salluste_IIДата: Четверг, 03.03.2022, 19:52 | Сообщение # 11
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline

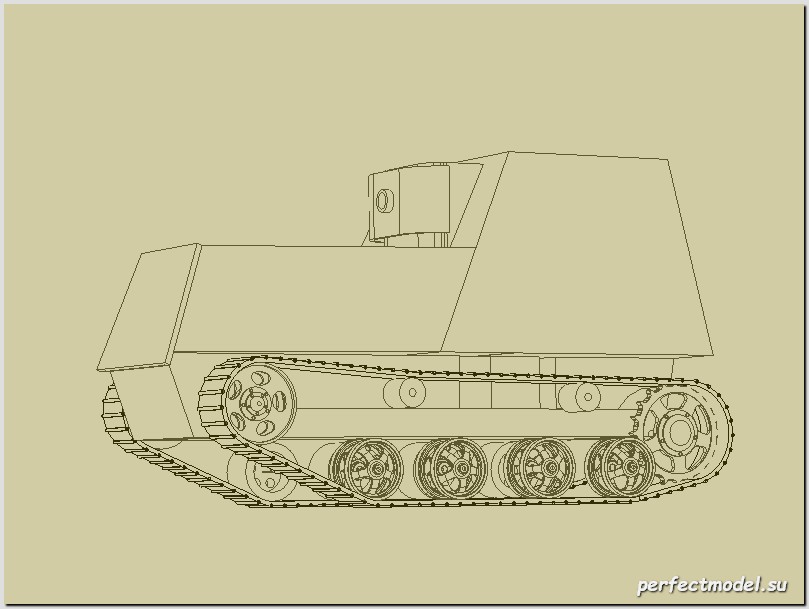

Уверенности в размерах почти никакой, но мало помалу собираю линии этого карапуза. Ленивец высоковат - пока лень перерисовывать(((
Сторонний взор, вряд ли заметит большую разницу по ср. с более ранними скринами - но она есть, и в лучшую сторону.
Как ни странно, пластиковые "каляки-маляки" из вчерашнего поста - оч помогли. Это совсем не финал, ещё есть где править.



Пора перебраться в материальный мир.
3Д конечно в помощь, но вылизывать конструкцию там можно до бесконечности, и всё равно будут "сюрпризы".
Сваял вот такую болванку для начала. Бум смотреть и поправлять на месте.



Сообщение отредактировал don_salluste_II - Пятница, 04.03.2022, 18:29

don_salluste_IIДата: Суббота, 05.03.2022, 11:39 | Сообщение # 12
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
Осилил одну! Не жалею что жабу попинал ногами...
Мало того что просто хорошо выглядит, так ещё не придётся заниматься колдунством,
подгоняя родные полунаборные к более длинной раме со смещёнными (как раз сего надеюсь обтяпать) поддерживающими.


don_salluste_IIДата: Воскресенье, 06.03.2022, 10:59 | Сообщение # 13
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
Всё познаётся в сравнении.
Стянул вниз первую пару роликов - недостаточно... Надо ещё, и вторую пару
(что ближе к корме) так же. Почти горизонт меж ведущим и кормовыми поддерживающими очевиден.

А вот далее совсем "интересно" и трудозатратно.
Зазор меж нижней точкой ведущего и грунтом - заметно различается.
Может вес брони, может иная трансмиссия... СТЗ-5 "клюёт" конечно на корму, но не настолько.
А вот СХТЗ-НАТИ по геометрии как раз. Но от того не легче - пластик на столе ровней не станет.



Полечить попробую.
1. Продавить каретки. Благо пружины не приклеены, поломать труд не большой.
2. Диаметр стальных опорных? У меня в заметках значится 370 (не помню где и выудил, без фото...
3. Ну а далее уже лепилово. Попробывать сместить вниз (относительно рамы) трансмисию
4. Приподнять (опять же относительно рамы) опорные балки (оси кареток)

Там сям по паре тройке десятых - возможно и уменьшу излишний зазор.
Ну а уже потом - выставить поддерживающие


Сообщение отредактировал don_salluste_II - Воскресенье, 06.03.2022, 11:00

don_salluste_IIДата: Понедельник, 07.03.2022, 18:06 | Сообщение # 14
Подполковник
Группа: Мастера
Сообщений: 845
Награды: 1
Репутация: 50
Зарегистрировался: 02.11.2018
Статус: Offline
Из намеченных вчера 4-х пунктов - исполнил 2. По нарастающей сложности (для меня во всяком случае)))
Стянул вниз трансмиссию. Прим 05, судя по ребру. Было - стало



Кто захочет повторить - несложно. Подтачивается с одной стороны посадочное место под ось,
тем самым смещая центр вниз. Плюс, на стыке коробки передач и кормовой балки - убрал пластик на прим. такое же расстояние (не фотал)



Приподнял каретки. Точно и не знаю, прим 0.4... То же без затей.
Просто отрезать и переместить - сложно. И за точность, и за прочность.
Приклеил сверху тянутый литник, снизу сточил на столько же. После притирка.



Итого - имхо проделанных мероприятий недостаточно. Надо пружины укоротить, ещё просядет.
Хотя и рад, что удалось везде по немного оттяпать-прибавить, а не в одном месте разом.

По каткам на десерт- менять на металл (рост) не планирую (гиморно всё это).
После работы с пружинами посмотрю. Может придётся чуть согнать диаметр,
но это как то трудоёмко и от того нежелательно...



Сообщение отредактировал don_salluste_II - Понедельник, 07.03.2022, 18:06

АнкомДата: Вторник, 08.03.2022, 10:32 | Сообщение # 15
Рядовой
Группа: Мастера
Сообщений: 54
Награды: 0
Репутация: 7
Зарегистрировался: 10.09.2018
Статус: Offline
Работа проделана не малая! Если пружины надо укорачивать, так может проще новые из проволоки навить?
