Форум для моделистов » Прочее » Матчасть » Sd.Kfz.222 (модификации, отличия серий)
Sd.Kfz.222
RSДата: Суббота, 26.01.2019, 14:46 | Сообщение # 16
Полковник
Группа: Мастера
Сообщений: 687
Награды: 7
Репутация: 107
Зарегистрировался: 09.10.2016
Статус: Offline
Цитата vitalymozharowski ()
Может, в тему будет

Первое фото интересное: походу фронтовая переделка, установка рамочной антенны от Sd.Kfz.231 (8-Rad), единичная машина


С уважением, Сергей

coast70Дата: Суббота, 26.01.2019, 15:54 | Сообщение # 17
Полковник
Группа: Мастера
Сообщений: 860
Награды: 2
Репутация: 96
Зарегистрировался: 11.07.2016
Статус: Offline
Цитата RS ()
Первое фото интересное


Это фото того же: http://perfectmodel.su/_fr/12/9924636.jpg
Тут хорошо видно, что рамочная антенна от Sd.Kfz.232 (8 rad)


Сообщение отредактировал coast70 - Суббота, 26.01.2019, 16:00

RSДата: Суббота, 26.01.2019, 18:55 | Сообщение # 18
Полковник
Группа: Мастера
Сообщений: 687
Награды: 7
Репутация: 107
Зарегистрировался: 09.10.2016
Статус: Offline
да, его и имел в виду

С уважением, Сергей

coast70Дата: Суббота, 26.01.2019, 22:37 | Сообщение # 19
Полковник
Группа: Мастера
Сообщений: 860
Награды: 2
Репутация: 96
Зарегистрировался: 11.07.2016
Статус: Offline
Достал свой 82442 Sd.Kfz.222 и обнаружил что он 4 серии... Почему-то по старой памяти считал его машиной 2 серии.
Итак, 2 серию пока никто не делает.
Ну и пару фото с интересных ракурсов:



вариант с доп. бронеплитой спереди:
1 серия


3 серия


Систематизировал фото Sd.Kfz.222 по сериям, огромное спасибо modeller11 скачивайте, делитесь своими наблюдениями.
Прикрепления: 1661426.jpg(158.1 Kb) · 2001002.jpg(156.8 Kb) · 2398700.jpg(170.7 Kb) · 4159328.jpg(164.7 Kb)


Сообщение отредактировал coast70 - Воскресенье, 27.01.2019, 16:52

coast70Дата: Среда, 30.01.2019, 20:13 | Сообщение # 20
Полковник
Группа: Мастера
Сообщений: 860
Награды: 2
Репутация: 96
Зарегистрировался: 11.07.2016
Статус: Offline
Исправлена информация в топикстартере:
. добавлены отличия между сериями
. фраза "На корпусе, в результате технологических изменений (длина увеличилась примерно на 20 см), в задней части появилась линия соединения двигательного отсека с корпусом перед боковым люком доступа к двигателю (справа и слева)." перенесена в отличия 4 серии, до этого ошибочно считал, что это признак 3 серии

Добавлю наблюдение:
У машин 1 серии нет козырька верхней части корпуса над нижней частью, на 1 серии сварка "встык".

На модели 83815 стык идёт с козырьком.

Правильный ящик на левой стороне корпуса для машин 1 серии "нашёлся" в модели 83811 Sd.Kfz.221 1 серии (на фото слева):
Прикрепления: 1251139.jpg(110.6 Kb)


Сообщение отредактировал coast70 - Среда, 30.01.2019, 22:28

vitalymozharowskiДата: Понедельник, 04.02.2019, 16:33 | Сообщение # 21
Майор
Группа: Мастера
Сообщений: 780
Награды: 4
Репутация: 83
Зарегистрировался: 11.07.2016
Статус: Offline
до кучи

Добавлено (05.02.2019, 10:29)
---------------------------------------------
немного про радио на kfz.223 - https://www.tapatalk.com/groups....18.html

Добавлено (05.02.2019, 10:30)
---------------------------------------------
литература - https://www.tapatalk.com/groups....61.html

Добавлено (09.02.2019, 09:21)
---------------------------------------------

Добавлено (19.02.2019, 18:08)
---------------------------------------------
Рассуждения-сравнения моделей Trisrar - Tamiya - Hobbyboss
https://www.tapatalk.com/groups....1548697


МодульДата: Пятница, 20.11.2020, 23:53 | Сообщение # 22
Сержант
Группа: Мастера
Сообщений: 187
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
Доброго времени всем!
Тоже коснулся данной темы и возник ряд вопросов.
Один из них почему в Panzer tracts выделяют 5 серий в отличии от местного мнения в 4 серии? Где истина? uhm

beutepanzerДата: Суббота, 21.11.2020, 08:32 | Сообщение # 23
Рядовой
Группа: Пользователи
Сообщений: 15
Награды: 0
Репутация: 3
Зарегистрировался: 13.12.2019
Статус: Offline
Думаю стоит опираться на более поздний труд Томаса Йентца (Panzer Tracts). Если раньше машины разделяли по визуальным отличиям, то с появлением в доступе документов их разделили именно по партиям. Отличия 1 и 2 серии минимальны, поэтому ранее их считали одной серией. Возможно кто-то меня и поправит.

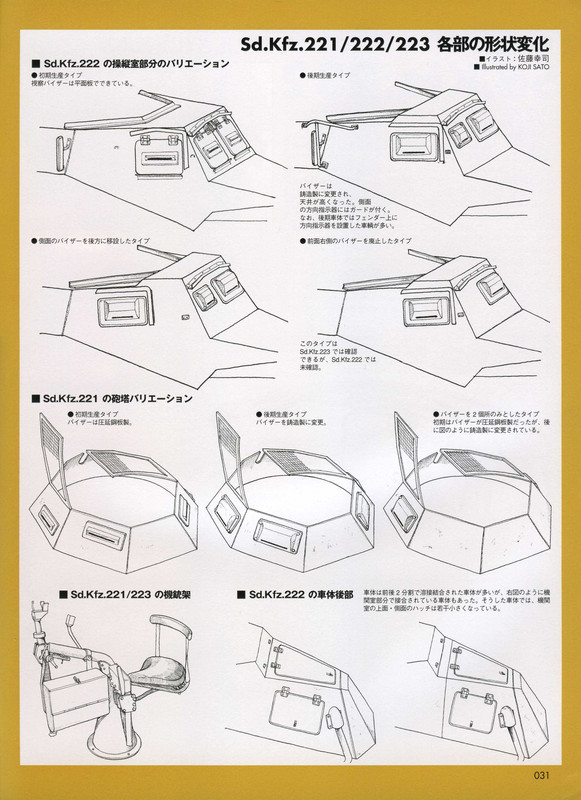

И еще прорисовки из Master Modelers №29

МодульДата: Суббота, 21.11.2020, 11:25 | Сообщение # 24
Сержант
Группа: Мастера
Сообщений: 187
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
Цитата beutepanzer ()
Думаю стоит опираться на более поздний труд Томаса Йентца (Panzer Tracts)
       Согласен, но тема вроде не древняя!?
       У меня модель Тристара, поэтому ковыряние в матчасти я начал с оглядкой на неё.
 Пройдя по ссылке на сравнение моделей из поста №21 , выяснил, что такой комбинации, какую даёт Тристар, не существовало.
     Ссылаясь не того же Йентца, я пришёл к выводу, что для 1-4 серии соответствует шасси версии А, а 5 серии - версии В. Тристар же даёт шасси версии А, а бронекорпус  5 серии с небольшими отклонениями. Поэтому вижу наиболее простой вариант пилёжки "нормальной" модели в 4 серию. Или я запутался?

beutepanzerДата: Суббота, 21.11.2020, 13:17 | Сообщение # 25
Рядовой
Группа: Пользователи
Сообщений: 15
Награды: 0
Репутация: 3
Зарегистрировался: 13.12.2019
Статус: Offline
Panzer tracts 13 появился в сети весной 2020 года, уже после появления ветки, так что классифицировали по тем материалам, которые были на тот момент.

Первоисточник вероятно здесь
https://www.perthmilitarymodelling.com/reviews....43.html

По модели ничего не скажу. Не видел, да и масштаб не мой.

МодульДата: Суббота, 21.11.2020, 13:41 | Сообщение # 26
Сержант
Группа: Мастера
Сообщений: 187
Награды: 1
Репутация: 11
Зарегистрировался: 26.01.2017
Статус: Offline
Я опирался на Panzer tracts 13-1, а он издан как я вижу в 2011 году, когда он в сети появился честно говоря не знаю, да в принципе и не важно.
Цитата beutepanzer ()
По модели ничего не скажу.
Жаль!

RSДата: Вторник, 01.12.2020, 23:02 | Сообщение # 27
Полковник
Группа: Мастера
Сообщений: 687
Награды: 7
Репутация: 107
Зарегистрировался: 09.10.2016
Статус: Offline
Кстати, вопрос, в какой цвет красился полик в семействе германских бронеавтомобилей???

С уважением, Сергей

coast70Дата: Среда, 02.12.2020, 00:16 | Сообщение # 28
Полковник
Группа: Мастера
Сообщений: 860
Награды: 2
Репутация: 96
Зарегистрировался: 11.07.2016
Статус: Offline
RS, всё в белый цвет, понятно, что краска на полике от эксплуатации протиралась.

RSДата: Четверг, 03.12.2020, 00:15 | Сообщение # 29
Полковник
Группа: Мастера
Сообщений: 687
Награды: 7
Репутация: 107
Зарегистрировался: 09.10.2016
Статус: Offline
Цитата coast70 ()
всё в белый цвет
Спасибо за уточнение, а то в моделях у кого что)))


С уважением, Сергей

patrika67Дата: Суббота, 19.12.2020, 18:34 | Сообщение # 30
Рядовой
Группа: Пользователи
Сообщений: 7
Награды: 0
Репутация: 3
Зарегистрировался: 19.12.2020
Статус: Offline
Цитата RS ()
Кстати, вопрос, в какой цвет красился полик в семействе германских бронеавтомобилей???
Цитата coast70 ()
всё в белый цвет, понятно, что краска на полике от эксплуатации протиралась
Судя по приведенному ниже фото полик не красился в белый цвет.



Думал, что окраска германской техники, информация общеизвестная. Ну если не знаете, окраска интерьера ранних образцов (30-х годов) проводилась немцами двумя цветами - светло-лимонный цвет Elfenbein RAL 1014 (слоновая кость) для верхней части боевого отделения, и серо-зелёный цвет Grüngrau RAL 7009 для нижней части (внутренние крышки люков красились базовый наружный SchwarzGrau RAL 7021). Вероятно в течении 1941 года при производстве техники светло-лимонный цвет был заменён как пишут на светло-бежевый, но в палитре RAL такого цвета нет. В палитре есть бежевый Beige RAL 1001, думаю что более вероятно им и окрашивали.


Сообщение отредактировал patrika67 - Суббота, 19.12.2020, 18:35
