Начинаю постройку.
Из наборов есть: 1) Набор АТТ от Panzershop с травление от EDUARDa;
2) Набор БАТ-М от него же с травлением от того же;
3) АТТ от Трампа с травлением от Вояджера.

Что хочется получить, пока до конца не понятно. С одной стороны хочется АТ-Т, с другой - БАТ.
В пользу первого говорит наличие травленого и пластикового кузова, которые много лучше смоляного.
В пользу второго - наличие инженерного оборудования из смолы.
Теперь о сравнении смолы и пластика.
АТТ я начал собирать лет 5 назад. Учитывая совершенно не читаемую инструкцию, стройка откладывалась и возобновлялась раза 4.
С появлением АТТ от Трампа, модель была куплена с целью изучения инструкции, сравнения пластика и смолы и окончания, наконец то, этого проекта.
Не смотря на то что, на мой взгляд, Трамп скопировал модель от Panzershop, в пластике Трамп воспроизвел много больше чем было в смоле. А именно: сливные отверстия, на картерах передач и на ленивце, в смоле отсутствовали.
При этом, почему то, Трамп не сделал самую заметную часть двигателя, а именно - радиаторы системы охлаждения, которые, по сути, и занимают все подкапотное пространство. При этом, в смоле эта часть сделана (правда, с недоливами)


В смоле не верно сделаны катки и балансиры(отлиты от Тамиевской Т-55) отбойники балансиров. Здесь Трамп лучше.


Рассматривая фотографии, я увидел что, не смотря на унификацию с Т-54/55, общего у машин было достаточно мало. Например балансиры у АТТ/БАТ-М были свои, отличные от танка.
Как видно, за счет того, что у чехов балансиры отлиты от Т-55, (они по размеру короче) посадочные места уехали. Отбойники у смолы  имеют мало общего с настоящими.
Ну и фото, говорящее о пиратстве Трампа. И чехи, и китайцы сделали непонятный шов поперек кузова. Если с чехами понятно (трудно было сделать единую форму, поэтому и сделали составную), то что мешало китайцам убрать его, не понятно. При этом, рисунок настила у Трампа сделан правильно (ромбиком) в отличии от чехов.

Так что, пока я раздумываю о том, какая модель будет в конце стройки, буду собирать моторное отделение, с кабиной. Дабы, для этого есть 2 книги, которые очень помогут в этом.


Собираю для себя.
Самара-Прага


Сообщение отредактировал eudgene - Вторник, 05.03.2019, 13:13

eudgeneДата: Вторник, 12.02.2019, 16:01 | Сообщение # 2
Рядовой
Группа: Мастера
Сообщений: 47
Награды: 0
Репутация: 1
Зарегистрировался: 18.07.2016
Статус: Offline
Для постройки БАТ-М, придется делать еще одну сливную горловину для редуктора. Но это, пока подождет.


Есть вопрос по расположению сливного отверстия коробки передач, ибо руководство показывает не прямой шов, а волнообразный в районе горловины.
Но, при этом, Техническое описание Р-40 показывает иное.

Сливное отверстие оставлю как есть.
Возник вопрос о покраске двигательного отсека. Понятно, что он грязный как свинья, но Трамп рекомендует красить его в белый цвет. А  как было на самом деле? Ибо на некоторых фото виден голубой цвет, на некоторых зеленый.

Склоняюсь к серому (шаровому) цвету.


Собираю для себя.
Самара-Прага

eudgeneДата: Вторник, 12.02.2019, 16:03 | Сообщение # 3
Рядовой
Группа: Мастера
Сообщений: 47
Награды: 0
Репутация: 1
Зарегистрировался: 18.07.2016
Статус: Offline
Ну и сравнение Панцершопа и Трампа, сравнение не в пользу смолы.
1. в смоле отсутствует грязеочиститель ведущей звездочки. У Трампа он есть и похож на себя.
2. балансиры, отбойники и катки в смоле не правильные.
3. Кабина смолы, содрана с кабины ЗИЛ -157 Трампа. Понятно, что в жизни кабины АТТ и др. делались из кабины ЗИЛ-157 с вваркой дополнительной (средней) секции. Но, в смоле есть вырез в задней части, что не дает полноценно приклеить эту кабину к модели (кабина будет крепиться 3 маленькими точками). Т.е. это место надо будет дорабатывать.
Слева (зеленая) ЗИЛ-157, в середине смола Панцершоп, справа (серая) АТ-Т.

4. Не смотря на то, что и ЗИЛ-157 и АТ-Т/БТМ-3 выпущены 1 фирмой, кабины - разные. Кабина ЗИЛа меньше по высоте. При чем, меньше в верхней части. Т.е. крыша. Так же, не совпадают выштамповки на задней части кабины.

5. Двери от Трамповского ЗИЛ-157 не подойдут к АТ-Т и наоборот.

Вот и вопрос. У кого кабина правильная. У ЗИЛа или у АТ-Т?

Дошли руки до двигателя. Вроде всем хорош двигатель из набора но, я никак не мог понять, куда тянуть магистрали к форсункам. И так крутил и эдак...
Затем, рассматривая фото выяснилось, что Трамп дал 12 выштамповок на боковинах клапанных крышек. А на настоящем двигателе, их было 13, из-за чего ушли места расположения самих форсунок.
При этом, при сравнении двигателя от Миниарта, длинна, ширина и высота клапанных крышек почти одинакова.


Пришлось на основу Трампа, ставить клапанные крышки от Миниарта, иначе форсунки вкручивать некуда.



Сделана заново коробка передач. То, что дает Трубач в наборе, даже отдаленно не похоже на коробку передач АТ-Т, но очень похоже на коробку передач от Т-34.

Воспользовался схемой и по фотографии сделал коробку. По схеме сделал приводы. В дальнейшем, приводы соединятся с кабиной.


Приводы управления планетарными механизмами поворота и тормозами. Сами механизмы взяты от Панцершопа, поскольку родные от Трампа меньше в 2 раза.


Решетка радиатора. На машине 26 вертикальных перемычек. У трампа - 28 . Исправлять не буду. Мало кто их будет считать.



Сделал жалюзи. В дальнейшем соединю с кабиной. Жалюзи идут через 1 перемычку. Т.е. одна жалюзина закрывает 2 просвета.



Сделаны маслянный и водяной радиаторы.


Сделана рама для их установки. Рама не совсем такая как на прототипе, но лучше, чем ничего, поскольку 2 полоски травления, которые предлагают чехи, не выдержат веса радиаторов.


Сделаны натяжные ролики по схеме, натянуты ремни, сделан стартер.


В процессе работы выяснилось, что двигатель, не смотря на верные размеры клапанных крышек, имеет не верную длину поддона и, как следствие, не верное расположение маховика. Из-за этого, при установки радиаторов, приводные ремни некуда было вести. Пришлось уменьшать поддон и удлинять вал к коробке передач.

Должно быть так:



Т.е. маховик не должен выступать за габариты кабины и быть на одном уровне с коробкой термостатов.

Общие планы:



Сделана система смазки, согласно схемы,



и система охлаждения, и подогрева двигателя, маслянный бак.



ну, и примерка.



С правой стороны - все. Перехожу к левой стороне. Бортовой бензобак, компрессор и т.д.

В настоящий момент, PanzerShop выпустил дополнение для семейства АТ-Т, а именно маслянный и водяной радиаторы. Цена - 20 Долларов. http://www.panzershop.cz/inshop/

Набор переработан, по сравнению с тем, что было раньше в АТ-Т и т.п. Добавлены выштамповки по бокам маслянного радиатора, изменены шахты вентиляторов, изменено травление.
Хотелось бы верить, что чехи сняли размеры с живых машин, дабы они есть в танковом музее в Лешанах, да и фотографий у производителя навалом.  Однако, судя по фотографиям набора, радиаторы сделаны от балды, поскольку передний (маслянный)радиатор много выше, чем должно быть в жизни.


НА фотографии видно, что нижняя кромка радиатора стоит в ровень с корпусом машины. В то время как на настоящей машине, нижняя кромка заметно выше. Радиаторы из старого набора мне пришлось уменьшать на 5 мм по вертикали, иначе они не дадут капоту закрыться.

Задняя часть водяного радиатора не верна. Шахты вентиляторов состоят из 2 колец. И раньше, в старых наборах так и было. В новом наборе - кольцо одно. С одной стороны это дает возможность, не дорабатывая двигатель накинуть приводные ремни. С другой  - отсутствие второго кольца сильно бросается в глаза.


На такие мелочи, как отсутствие заливной горловины на водяном радиаторе и одинаковые приводы вентиляторов (в жизни один смещен, по отношению к другому) я уже не заостряю внимание.
Так что, вроде и есть дополнение, а бестолковое. Если делать открытыми боковины капота, так это все будет бросаться в глаза. Если использовать только передний (маслянный) радиатор, который с трудом можно разглядеть через решетку лицевой панели, то зачем остальные детали?


Собираю для себя.
Самара-Прага


Сообщение отредактировал eudgene - Вторник, 12.02.2019, 16:08

NeoДата: Вторник, 12.02.2019, 20:17 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
Рад вновь видеть! Ничего себе исследование surprised Тема,малоизученная,конечно.
Возможно вам и такую книгу стоит поискать.




С уважением
Артем Николаев

eudgeneДата: Вторник, 12.02.2019, 21:32 | Сообщение # 5
Рядовой
Группа: Мастера
Сообщений: 47
Награды: 0
Репутация: 1
Зарегистрировался: 18.07.2016
Статус: Offline
Спасибо.
Книга эта, насколько я знаю, вышла в конце 2018 года. Попробую поискать.


Собираю для себя.
Самара-Прага

NeoДата: Вторник, 12.02.2019, 21:37 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline
Да, она достаточно свежая. Книги этой серии достаточно информативны.



С уважением
Артем Николаев

СанычДата: Среда, 13.02.2019, 08:46 | Сообщение # 7
Майор
Группа: Мастера
Сообщений: 407
Награды: 2
Репутация: 48
Зарегистрировался: 17.08.2016
Статус: Offline
Приветствую! Интересная стройка понаблюдаю. В свое время хотел это чудо собрать. Может полезна инфо будет.


Ну еще




С Уважениям Валерий Саныч.

eudgeneДата: Среда, 13.02.2019, 09:50 | Сообщение # 8
Рядовой
Группа: Мастера
Сообщений: 47
Награды: 0
Репутация: 1
Зарегистрировался: 18.07.2016
Статус: Offline
Спасибо. Конечно поможет. Ширина двери у трампа ложится один в один. Нет ли размеров высоты двери??? А то не понятно в какой модели косяк. В ЗИЛ-157 от Трампа или в АТ-Т.

Собираю для себя.
Самара-Прага

СанычДата: Среда, 13.02.2019, 10:25 | Сообщение # 9
Майор
Группа: Мастера
Сообщений: 407
Награды: 2
Репутация: 48
Зарегистрировался: 17.08.2016
Статус: Offline
вот высоту двери я что-то найти не могу , ну есть окно лобовое

Добавлено (13.02.2019, 10:26)
---------------------------------------------
Что нужно спрашивай . Найдем , машина интересна, так что чем смогу помогу.



С Уважениям Валерий Саныч.

NeoДата: Среда, 13.02.2019, 10:53 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 10028
Награды: 3
Репутация: 231
Зарегистрировался: 08.07.2016
Статус: Offline

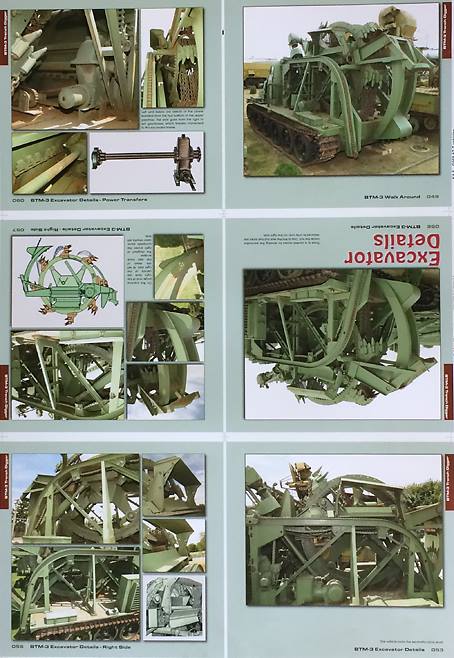

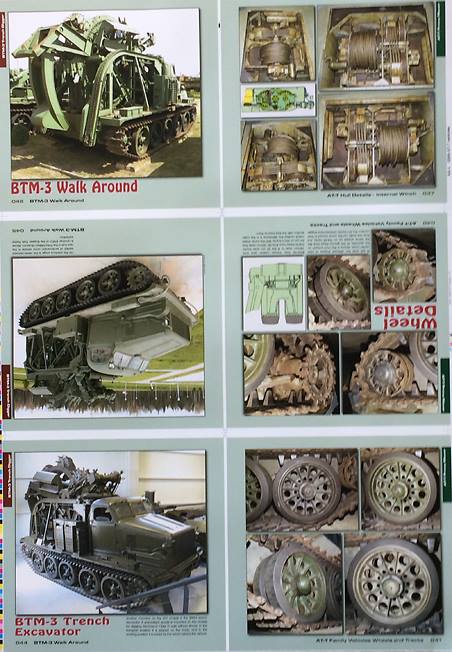

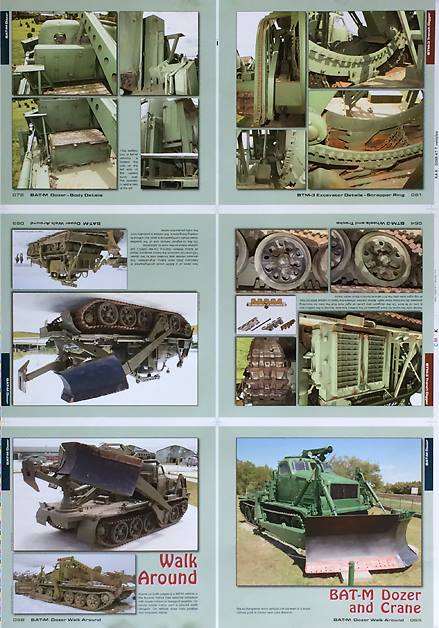

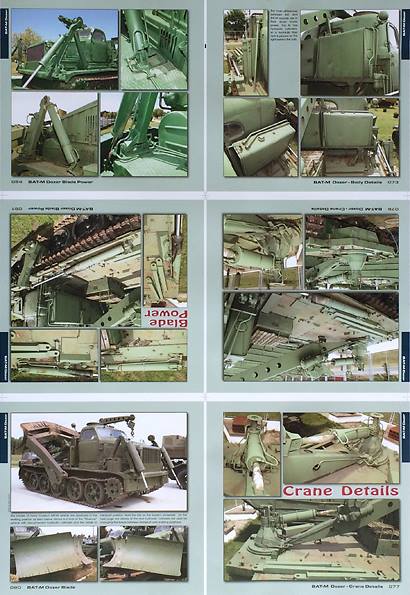

Из промо к книге.
