| Очень приятно наблюдать за Вашей совместной стройкой! Заслуженный плюс обоим!
С уважением, Сергей.
|
|
| |
torsionov2022 | Дата: Пятница, 21.10.2022, 21:49 | Сообщение # 62 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Fear71, Спасибо! Это уже вторая модель строится под руководством Алексея. Самостоятельно я бы не вытянул все нюансы! Когда не приходиться гадать так или не так, получаешь своевременные подсказки, то и общий настрой и темп не падает
Сообщение отредактировал torsionov2022 - Пятница, 21.10.2022, 21:53 |
|
| |
Makarov | Дата: Суббота, 22.10.2022, 07:50 | Сообщение # 63 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
| Немного расстрою, только обратил внимание, что с бронировкой лобового пулемета не совсем хорошо получается. Вы поставили более ранний вариант бронировки чем нужно. На тагильских Т-34-85 устанавливались бронировки пулемета с удлиненными краями. Делалось это для того, чтобы максимально удалить друг от друга внутренний и внешний сварные швы (для уменьшения образования надрывов в броне после сварки).
Фото для примера:
http://legion-afv.narod.ru/USSR....093.jpg http://legion-afv.narod.ru/USSR....115.jpg http://legion-afv.narod.ru/USSR....063.jpg
Звезда, насколько помню давала правильную форму бронировки.
|
|
| |
Makarov | Дата: Суббота, 22.10.2022, 07:55 | Сообщение # 64 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
| Fear71, Спасибо! ) Возможно этот блог поможет еще кому-нибудь построить более точную моделью.
|
|
| |
torsionov2022 | Дата: Суббота, 22.10.2022, 13:02 | Сообщение # 65 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Makarov, Алексей большое спасибо! Вы меня не расстроили а наоборот вовремя исправили, это вопрос к моей внимательности и доверие инструкции миниарма Побочный эффект когда тобой руководят, мозг перестаёт думать . Всё исправляется легко. Вот блин фото выбора))

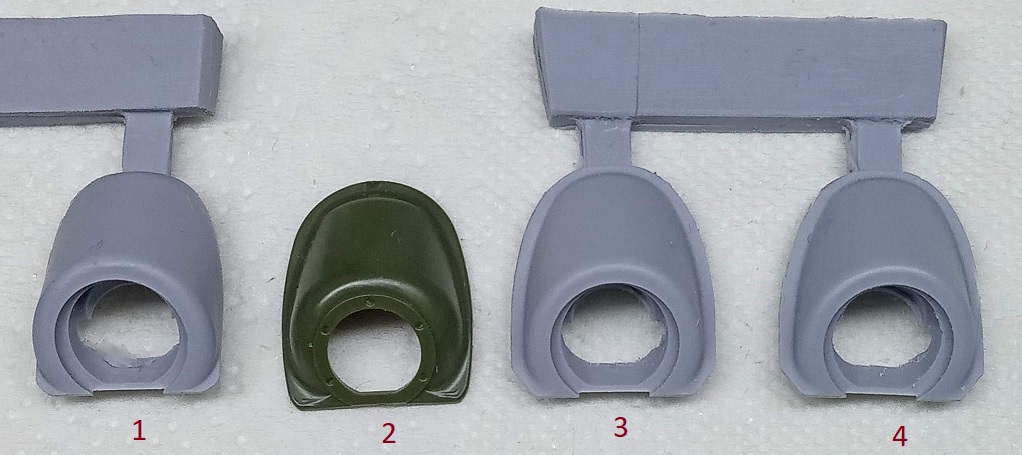

 Добавлено (22.10.2022, 13:40) --------------------------------------------- Уже другую поставил, надеюсь правильно понял))

|
|
| |
Makarov | Дата: Суббота, 22.10.2022, 13:48 | Сообщение # 66 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline

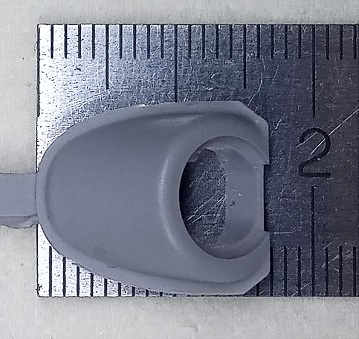

| 3-й и 4-й варианты по форме наверное наиболее похожи. Для проверки - максимальная длина детали 574 мм, максимальная ширина 498 мм.
|
|
| |
torsionov2022 | Дата: Суббота, 22.10.2022, 14:50 | Сообщение # 67 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| По размерам миниарм бьёт довольно точно, а вот звезда уже на 1 мм почти.

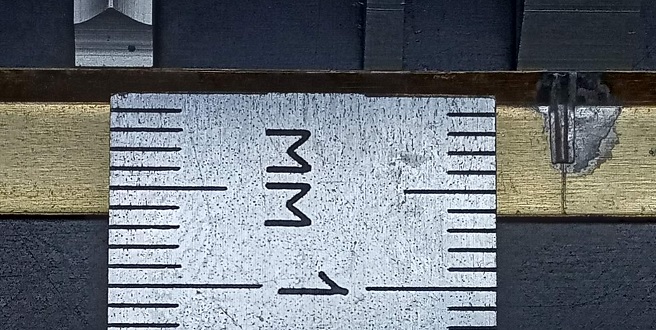

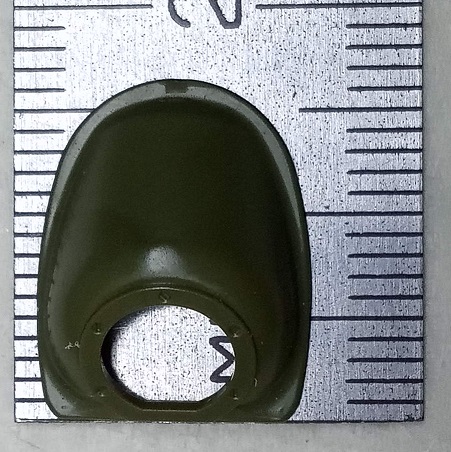

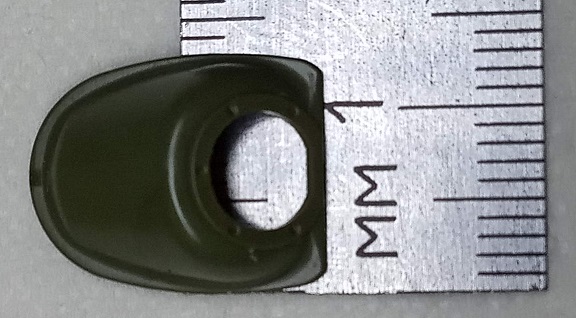

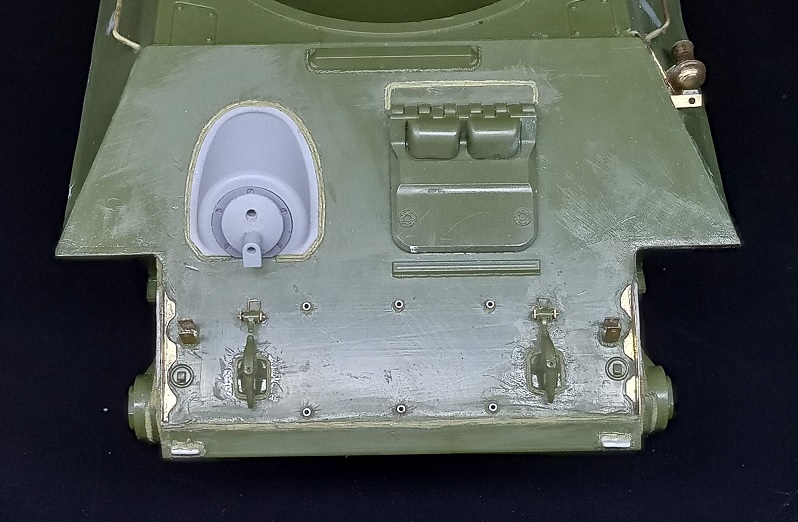

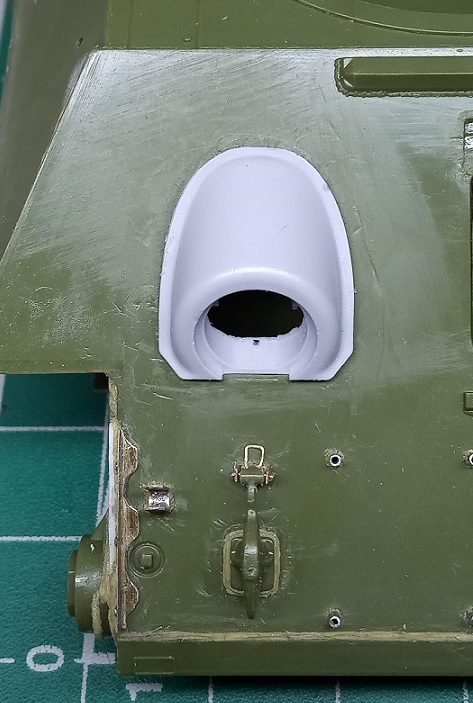

Цитата Makarov (  ) Для проверки - максимальная длина детали 574 мм, максимальная ширина 498 мм. 16.4 мм Х 14.2 мм соответственно в 35 масштабе.Добавлено (24.10.2022, 16:37) --------------------------------------------- Почти закончил ВЛД, осталось со смотровыми приборами разобраться. Замерил передние кронштейны и звезлдовские пришлось отложить у них 1 мм толщина и уже на 1 мм. На маске пулемёта высверлил отверстие 1 мм как на чертеже.
 Добавлено (24.10.2022, 16:40) --------------------------------------------- Дальше пойду на левый борт, так как на фото прототипа его не видно, сделаю его относительно целым.
|
|
| |
vitalymozharowski | Дата: Вторник, 25.10.2022, 22:06 | Сообщение # 68 |
Майор
Группа: Мастера
Сообщений: 888
Награды: 5
Репутация: 141
Зарегистрировался: 11.07.2016
Статус: Offline
| Красиво получается. Прекрасный дуэт у вас
|
|
| |
torsionov2022 | Дата: Среда, 26.10.2022, 16:00 | Сообщение # 69 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Цитата vitalymozharowski (  ) Красиво получается. Прекрасный дуэт у вас Спасибо, но дуэт громко сказано. Это просто великодушие Алексея по отношению к желанию сделать модель "максимально" точно, не видел чтобы он проходил мимо кого то кто просил помощи по теме Т-34. Видимо Алексею понравилась моя прошлая реализация его помощи, за что я не ленюсь его благодарить. Мне как моделисту помощь Алексея существенно экономит время, но знания все остаются в модели , я как то не заметил что у меня появились знания которые я могу кому то продемонстрировать.
|
|
| |
Makarov | Дата: Среда, 26.10.2022, 17:15 | Сообщение # 70 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
| Ни о каком "великодушии" речи нет. В данном случае мне самому интересно участвовать в этом блоге. Во-первых это своего-рода зарядка для мозгов, а во-вторых, всегда приятно наблюдать за тем как подсказки по матчасти воплощается в качественной модели. И потом людей, интересующихся матчастью становится все меньше и меньше, считаю что им нужно помогать по мере сил.
Цитата torsionov2022 (  ) Видимо Алексею понравилась моя прошлая реализация его помощи, за что я не ленюсь его благодарить. Так точно, в тот раз модель получилась хорошей, надеюсь что и в этот раз будет не хуже ) И да, излишние благодарности ни к чему )
|
|
| |
torsionov2022 | Дата: Среда, 26.10.2022, 17:25 | Сообщение # 71 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Цитата Makarov (  ) И да, излишние благодарности ни к чему ) Против воспитания не попрёшь  Добавлено (26.10.2022, 17:27) ---------------------------------------------

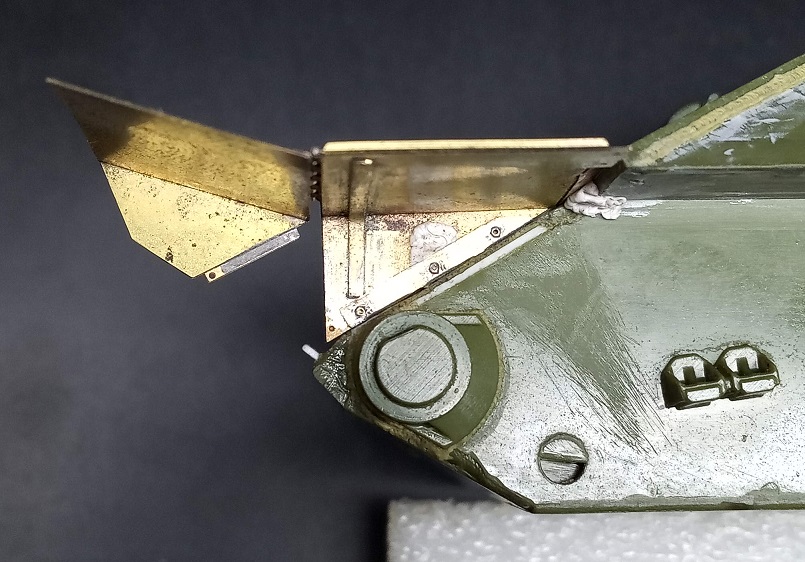

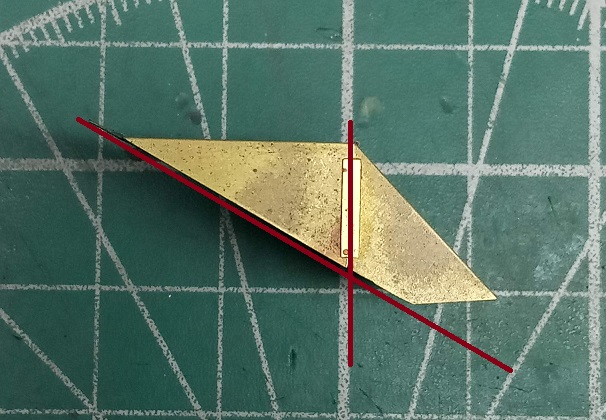

Цитата Makarov (  ) надеюсь что и в этот раз будет не хуже главное не перегореть на определённых этапах, а то лежит готовая модель а фотографировать уже лень))Добавлено (28.10.2022, 18:17) --------------------------------------------- Подкрылок я спаял уже давно, дополнил лентой усиления и решил примерить, наткнулся на очередные упрощения от микродизайна. Конфигурация нижнего среза сделана просто ровной что нарушает всё положение.


 Ну и соответственно как выглядит на модели.

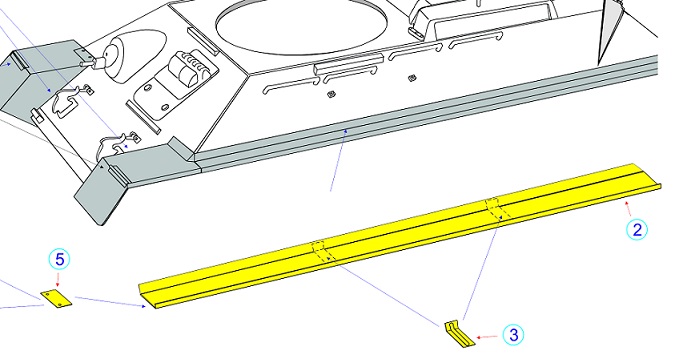

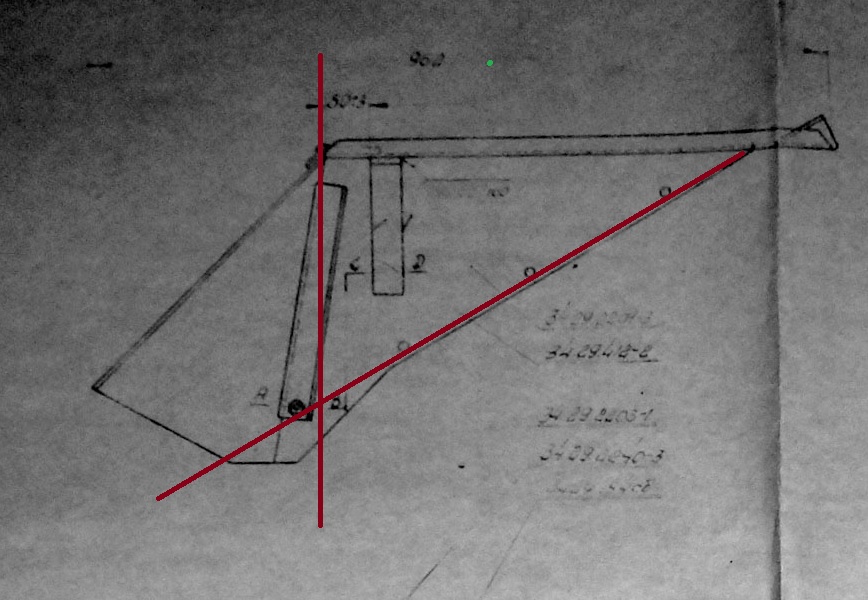

Алексей нет ли чертежа с большим количеством размеров подкрылка? И ещё тут после просмотра чертежа заметил, не знаю как правильно называется этот элемент. На чертеже есть ещё такая деталь перед ящиком а микродизайн всего два даёт в наборе, нужен третий или нет?


|
|
| |
Makarov | Дата: Суббота, 29.10.2022, 08:01 | Сообщение # 72 |
Сержант
Группа: Мастера
Сообщений: 148
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
| Цитата torsionov2022 (  ) наткнулся на очередные упрощения от микродизайна. Это не упрощение, это очередная кривая поделка от микродизайна. Чертежей элементов переднего грязевого щитка с размерами под рукой нет, см. фото, как должен выглядеть щиток.

Цитата torsionov2022 (  ) На чертеже есть ещё такая деталь перед ящиком а микродизайн всего два даёт в наборе, нужен третий или нет? Нужен, с двух сторон, на левой и правой надгусеничных полках.
|
|
| |
torsionov2022 | Дата: Суббота, 29.10.2022, 10:37 | Сообщение # 73 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Makarov, Алексей благодарю. Попробую по чертежу посчитать, там один размер есть, общей длины и ширины. Может для проверки есть ещё размеры самих полок и заднего щитка? Полку и щитки буду делать сам, набор абсолютно бесполезный как всегда.
|
|
| |
rossomachin | Дата: Суббота, 29.10.2022, 11:30 | Сообщение # 74 |
 Лейтенант
Группа: Мастера
Сообщений: 465
Награды: 3
Репутация: 39
Зарегистрировался: 05.07.2019
Статус: Offline
| А выложите, пожалуйста, размеры того, что изготовите сами. Идущим следом пригодится
|
|
| |
torsionov2022 | Дата: Суббота, 29.10.2022, 12:09 | Сообщение # 75 |
 Рядовой
Группа: Пользователи
Сообщений: 53
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
| Из за того что скан чертежа слегка замят есть весомые погрешности в размерах

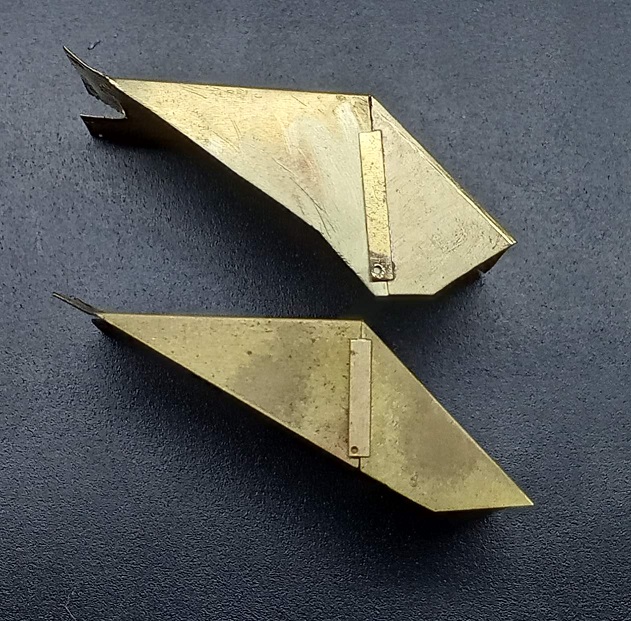

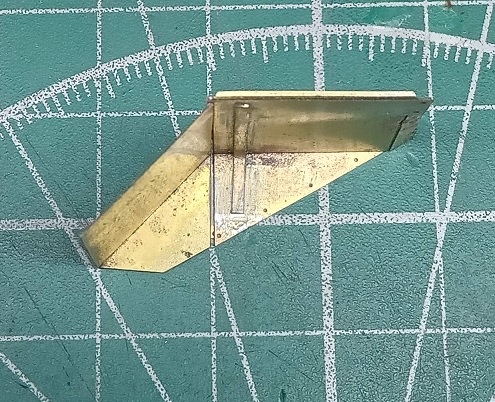

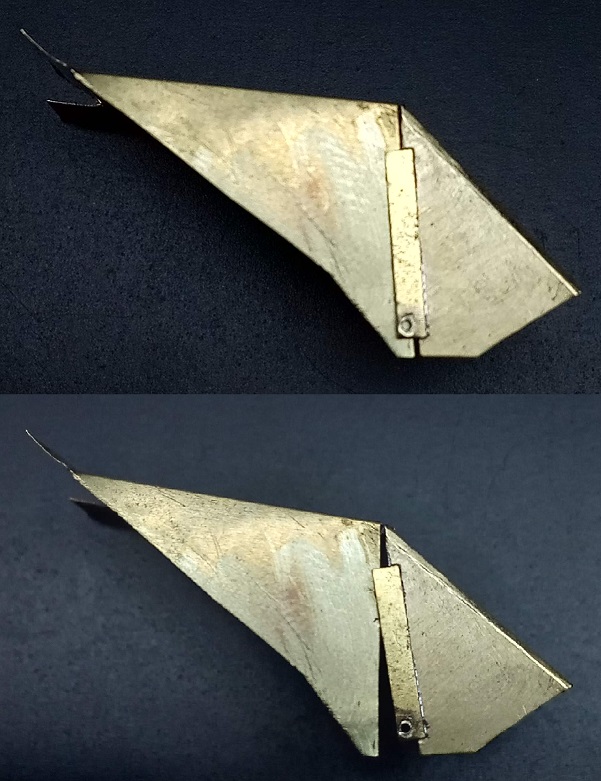

Добавлено (01.11.2022, 15:54) --------------------------------------------- Сделал по чертежу подкрылок, но есть погрешности, так что по месту ещё надо будет подгонять.

Для сравнения, фото на память с микродизайном Микродизайн как какой то ковш от экскаватора

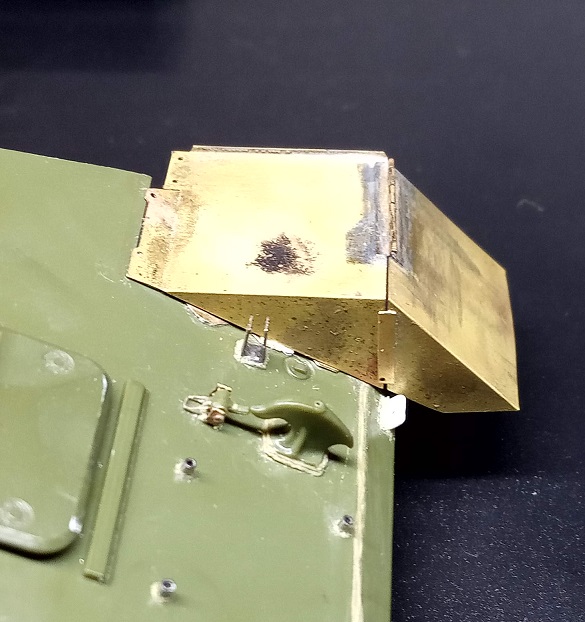

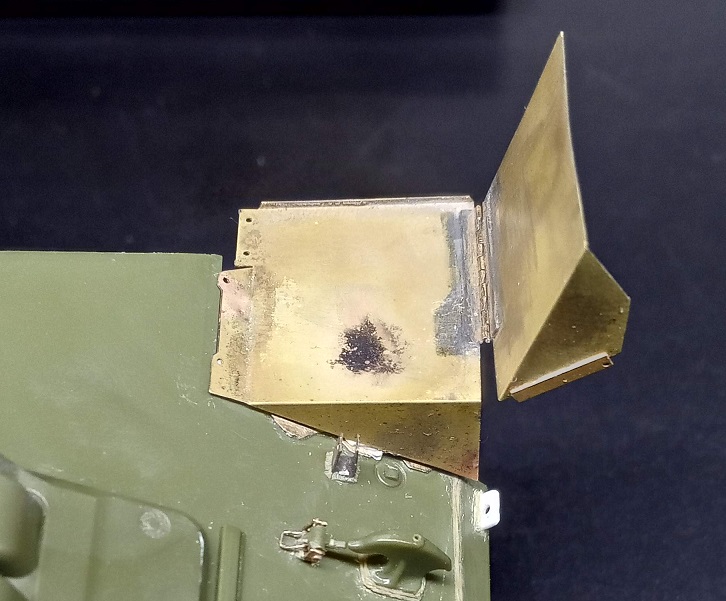

 Полка у минусдизайнеров получилась уже почти на 1 мм, изготовил свою, ниша в 6 мм как раз ящик ЗиП встаёт как надо. Задний грязевой щиток ложиться точно в размеры, поэтому его оставлю, единственное надо дополнить лентой усиления и один болт крепления сточить.

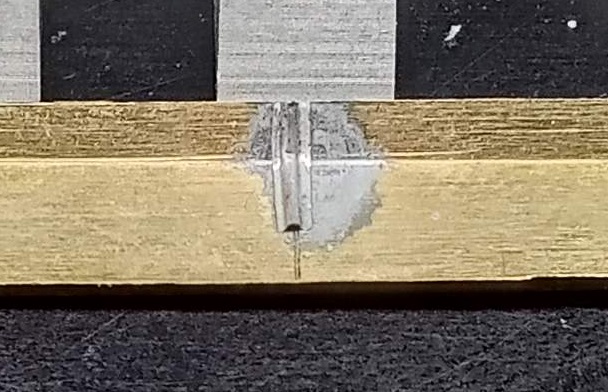

 Ребро получилось корявое немного, но за то с дырдочкой
 Осталось приклеить полку и подкорректировать подкрылок, хорошо что подкрылок будет один на модели , к тому же он будет поднят, но за то я типа спокоен что он весь правильный. Можно с чистой совестью его помять)))
Сообщение отредактировал torsionov2022 - Вторник, 01.11.2022, 16:32 |
|
| |
|
