Форум для моделистов » СССР » Средние танки » Т-34-85 (Т-34/85 набор от "Звезды"№3687)
Т-34-85
MakarovДата: Вторник, 01.11.2022, 17:10 | Сообщение # 76
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Цитата torsionov2022 ()
Для сравнения, фото на память с микродизайном   Микродизайн как какой то ковш от экскаватора

Нда.... Микродизайн конечно знатные бракоделы )

torsionov2022Дата: Вторник, 01.11.2022, 17:17 | Сообщение # 77
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
Цитата
Нда.... Микродизайн конечно знатные бракоделы )
Ну не только они конечно, вояджер у меня на Т-90 почти 70% не использовал, это с учётом что я даже не вникал в размеры smile  А так это наглядный пример что купленный набор фототравления никак не компенсирует затраты на него и явно не приближает детали к достоверности cry разве что они просто тоньше чем в пластике))

Добавлено (01.11.2022, 17:25)
---------------------------------------------
Я бы так выразился, чтобы не гнать волну на микродизай, само производство и качество именно платы фототравления отличные. А вот подход к запуску в серию, конечно всю картину и портит. Надо к названию набора подписывать типа разработан под авторством такого то гражданина  biggrin  и тогда микродизайн молодец и разработчик как и другие его наборы прославиться haha

Добавлено (07.11.2022, 18:56)
---------------------------------------------
Немного забегался с домашними делами.

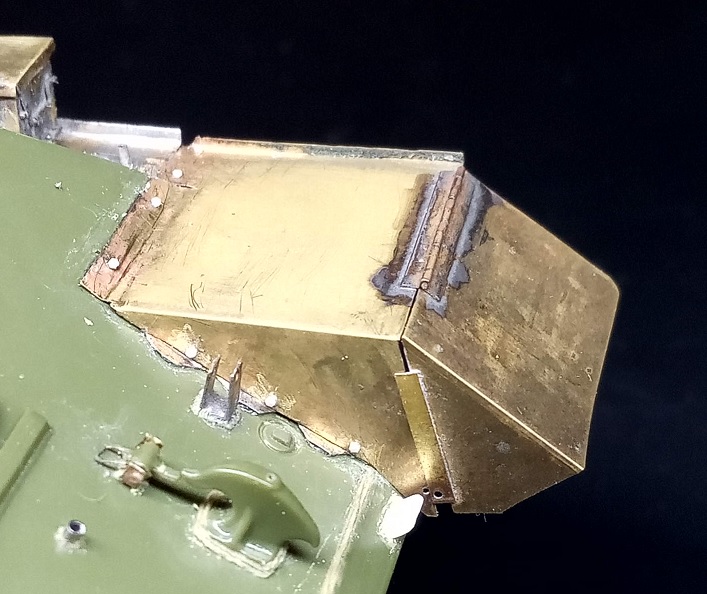

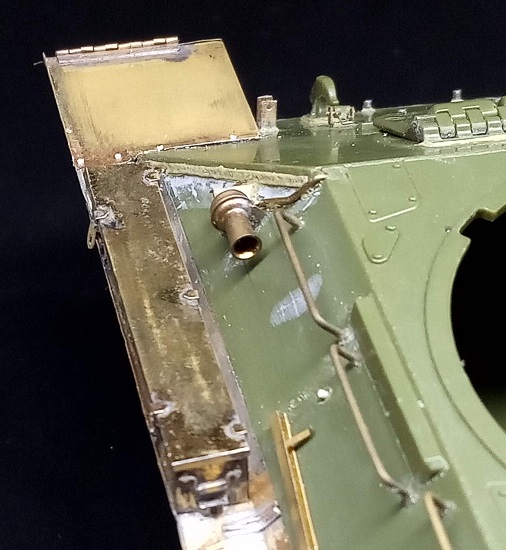

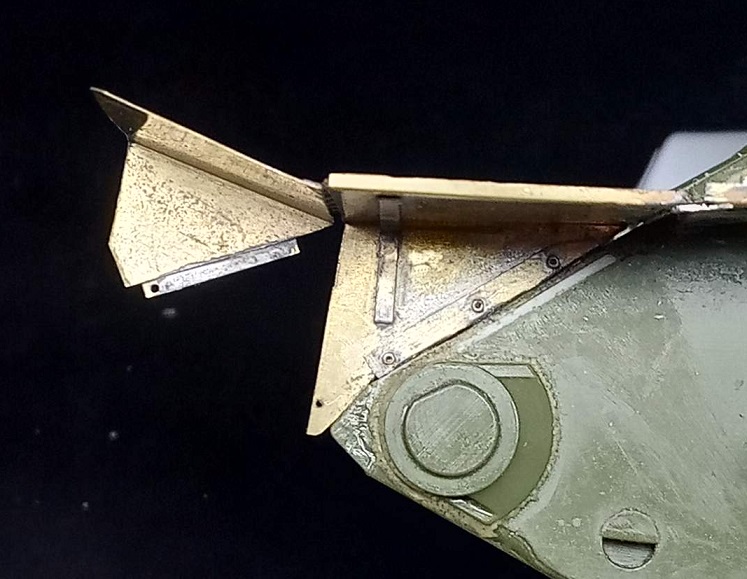

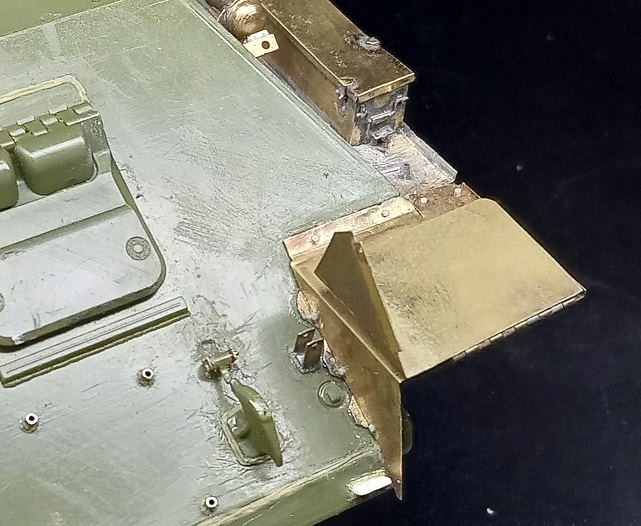

На данный момент установил подкрылок и полку с ящиком и задним грязевым щитком.





Дальше на правый борт буду ставить полку и изгибать как на прототипе.
Уже по завершению установлю баки и шашки.

Добавлено (07.11.2022, 19:24)
---------------------------------------------
Алексей, не подскажите есть какие то нормы по частоте и размеру приварок для полки. Как я понял сама полка изготавливается из 3 деталей и приваривается по месту и между собой?


Макаров_АлексейДата: Понедельник, 07.11.2022, 20:50 | Сообщение # 78
Лейтенант
Группа: Мастера
Сообщений: 283
Награды: 1
Репутация: 48
Зарегистрировался: 12.07.2016
Статус: Offline
Да, все верно, полка из трех частей. Сверху к наклонному борту приваривалась прерывистым швом 100 мм /100 мм, снизу швами длиной 20 - 30 мм на равных расстояниях в 7 - 8 местах.

don_salluste_IIДата: Вторник, 08.11.2022, 11:09 | Сообщение # 79
Подполковник
Группа: Мастера
Сообщений: 907
Награды: 2
Репутация: 54
Зарегистрировался: 02.11.2018
Статус: Offline
Интересно и познавательно - с большим пристрастием стройка!

Если угодно, посоветую уделить больше времени формированию шва.
За один проход узор и форму не создать.
Остались "незаузоренные" края, похожие на полоски которые сами по себе, и продавленный внутрь рисунок.

А если пройтись ещё, под углом с обоих сторон по бокам шва,
одним движением дорисовывая узор и попутно сволакивая массу шпатли ближе к центру
(что сделает сечение более покатым и высоким) - будет гораздо перфектней!

Прикрепления: 7285326.jpg(142.8 Kb)


Сообщение отредактировал don_salluste_II - Вторник, 08.11.2022, 11:30

torsionov2022Дата: Вторник, 08.11.2022, 17:07 | Сообщение # 80
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
Макаров_Алексей

Цитата
Да, все верно, полка из трех частей. Сверху к наклонному борту приваривалась прерывистым швом 100 мм /100 мм, снизу швами длиной 20 - 30 мм на равных расстояниях в 7 - 8 местах.
Большое спасибо.

don_salluste_II, я себя не заявлял как мастера, я только учусь и до уровня
Цитата don_salluste_II ()
будет гораздо перфектней!
я не стремлюсь на данный момент.

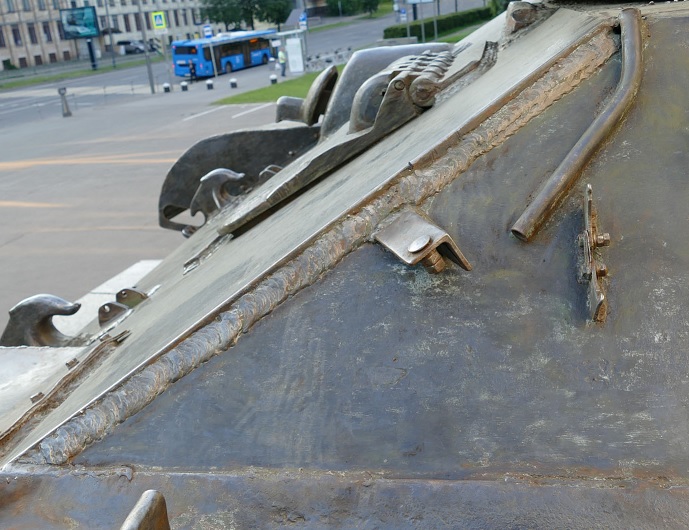

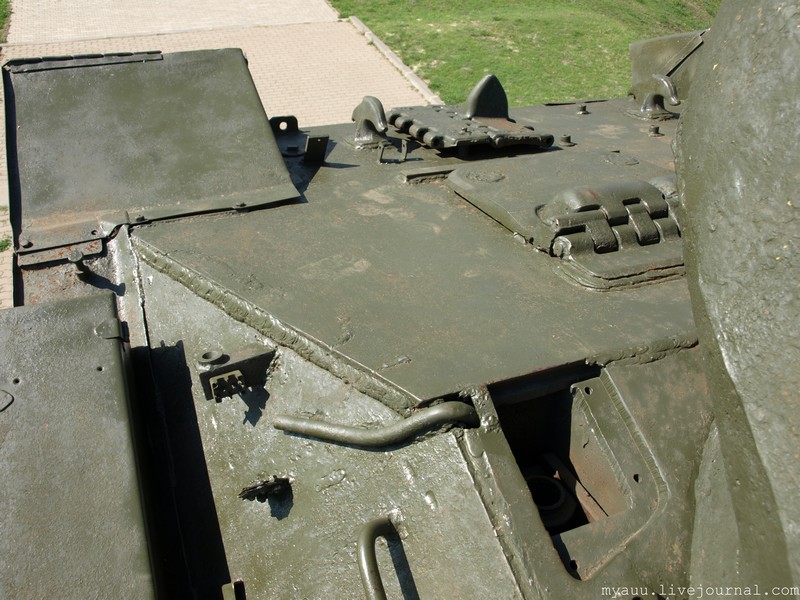

Вот 2 фото на которые я ориентировался, тут перфектней чем у меня? smile



Макаров_Алексей,  есть координаты по правой полке, положение ящика и рёбер?

Добавлено (08.11.2022, 17:33)
---------------------------------------------

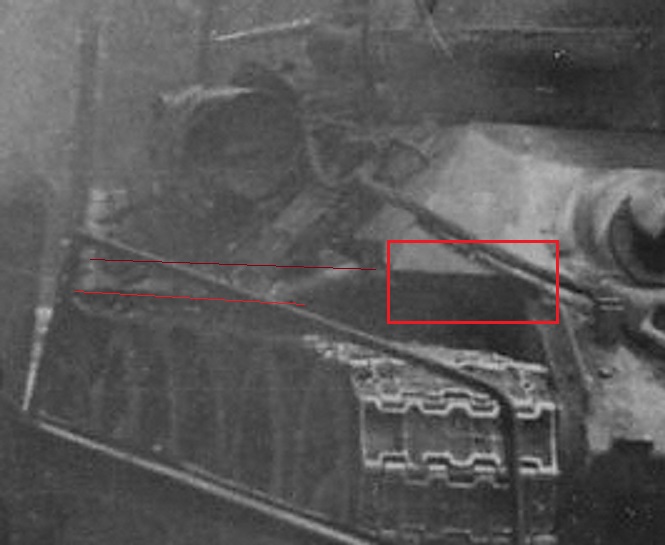

Долго разглядывал фото прототипа в увеличенном виде, и при помощи всяких ползунков в редакторе, смог разглядеть что вся полка завалена вниз. Первая секция загнута, последняя разорвана в районе соединения со второй.
Думаю первую и вторую сделать цельной а третью раздельной.



Ещё не увидел приварку крепления подкрылка.

Добавлено (10.11.2022, 18:52)
---------------------------------------------
Макаров_Алексей, у вас нет такого чертежа только правой полки, в районе ящика https://perfectmodel.su/forum/28-2248-55107-16-1665291431 ?

Сообщение отредактировал torsionov2022 - Вторник, 08.11.2022, 21:19

Макаров_АлексейДата: Четверг, 10.11.2022, 21:57 | Сообщение # 81
Лейтенант
Группа: Мастера
Сообщений: 283
Награды: 1
Репутация: 48
Зарегистрировался: 12.07.2016
Статус: Offline
Есть такой


torsionov2022Дата: Четверг, 10.11.2022, 23:21 | Сообщение # 82
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
Макаров_Алексей, Да спасибо большое. То что и хотел, а нет продолжения с левой стороны? smile Где хоть какая то привязка к корпусу есть.

Добавлено (10.11.2022, 23:25)
---------------------------------------------

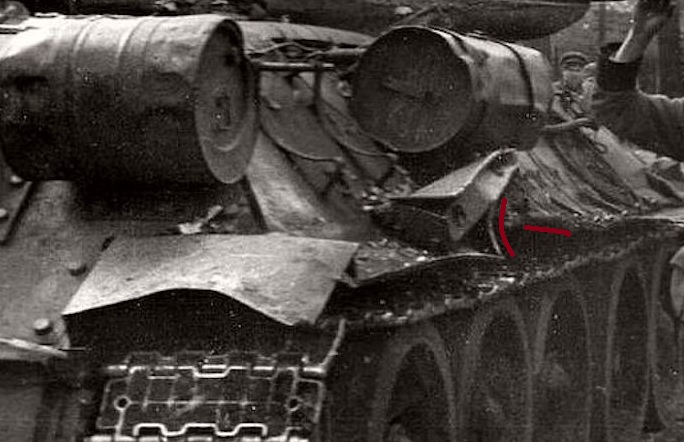

С этим чертежом проясняется, что разрыв полки на прототипе, проходит не по шву соединения деталей полки а чуть дальше.

Добавлено (11.11.2022, 14:22)
---------------------------------------------
Скорее всего разрыв полки как раз прошёлся по месту соединения деталей полки, как раз под ящиком. Дальше видны все 6 петель для ремней фиксации шпор.

Вот фото в большом разрешении.

Добавлено (21.11.2022, 17:16)
---------------------------------------------

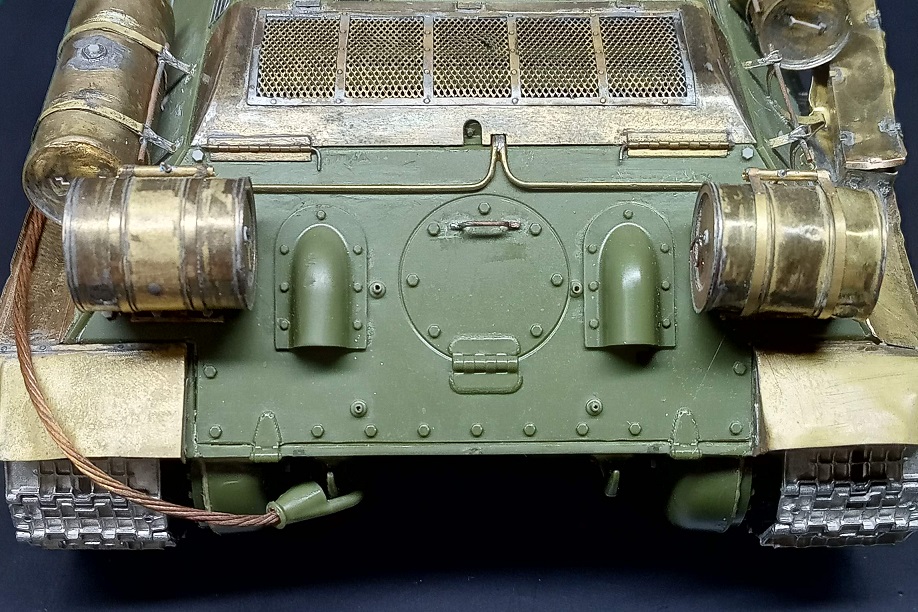

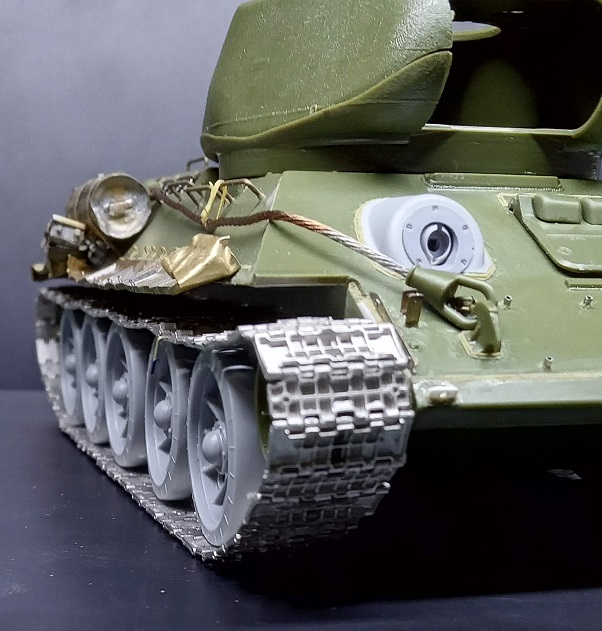

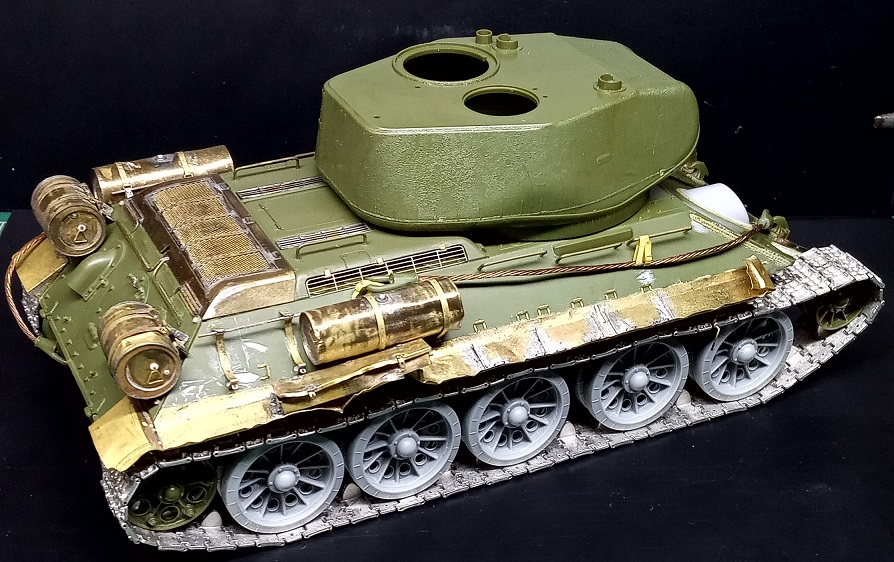

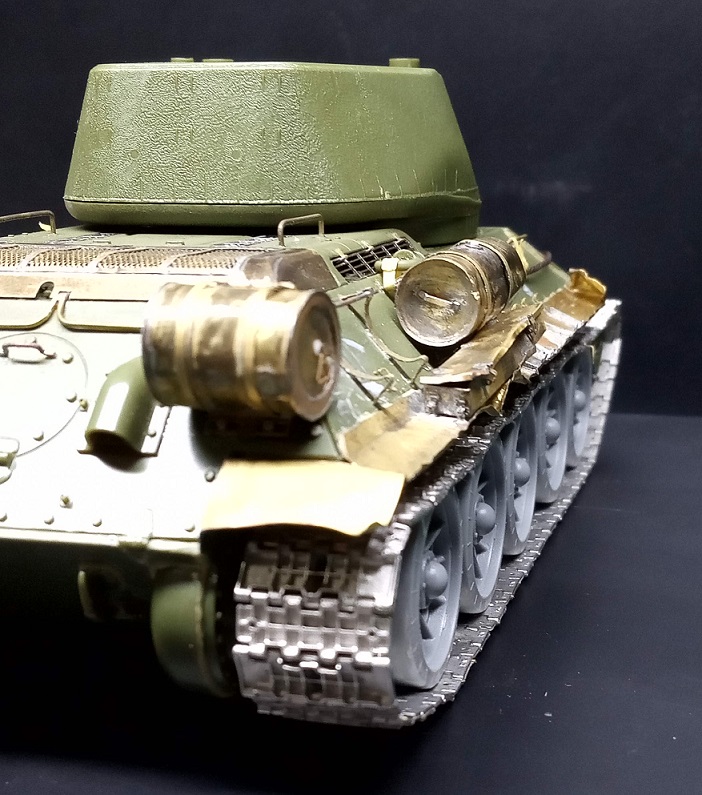

Появилось свободное время для хобби, выкладываю прогресс.
Основные работы по корпусу закончил. Фару, проводку к МДШ и триплекса установлю уже после покраски.
Конечно точного совпадения нет, но старался сделать похоже на фото прототипа.

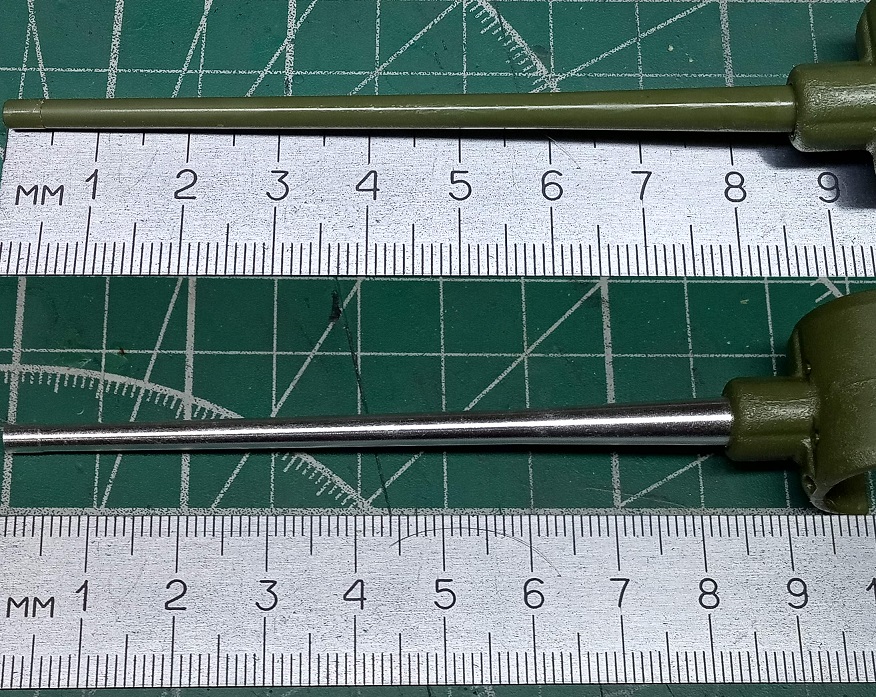

 Далее перехожу на башню. Перед склейкой половинок башни хочу сразу доработать крепление ствола. Есть вопросы относительно длины ствола начина от маски, и если есть то диаметр выходного отверстия под пушку в маске.
Стволы незначительно разняться в диаметрах, отсюда и точёный ствол плотно встаёт в маске пушки.

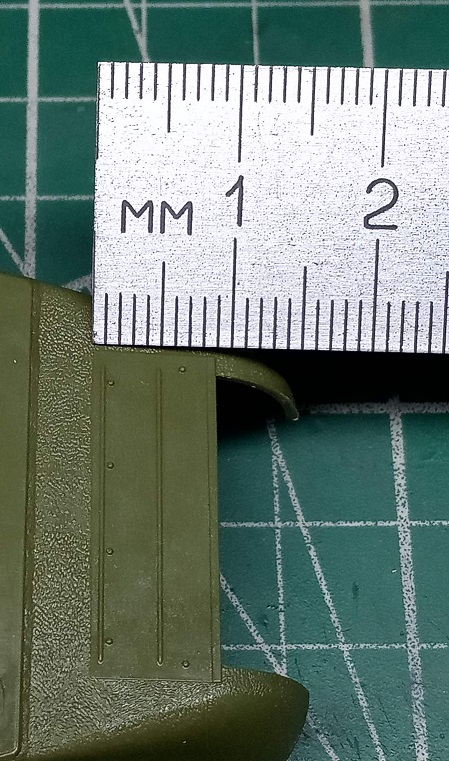

Ну и сразу хотелось бы уточнить размеры щитка, его однозначно буду менять.



Макаров_Алексей, Если есть какие то подсказки по доработке, накидайте пожалуйста весь список, чтобы ориентироваться.


salehДата: Понедельник, 21.11.2022, 21:30 | Сообщение # 83
Генерал-майор
Группа: Мастера
Сообщений: 1287
Награды: 8
Репутация: 133
Зарегистрировался: 21.07.2016
Статус: Offline
На мой взгляд, на фотографию очень похоже получилось

С уважением, Андрей

torsionov2022Дата: Вторник, 22.11.2022, 09:43 | Сообщение # 84
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
saleh, Спасибо большое thumbup

Добавлено (22.11.2022, 12:27)
---------------------------------------------
По козырьку, есть на 6 болтов крепление.

А есть на 2 болта и пазы.

Макаров_Алексей,  не подскажите для моего прототипа какой   актуален.


MakarovДата: Вторник, 22.11.2022, 13:01 | Сообщение # 85
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Цитата torsionov2022 ()
Макаров_Алексей, Если есть какие то подсказки по доработке, накидайте пожалуйста весь список, чтобы ориентироваться.

Напишу позднее.
А так из основных доработок - нужно "конверт" на левом борту башни сделать.

torsionov2022Дата: Вторник, 22.11.2022, 13:07 | Сообщение # 86
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
Makarov, Алексей а нет размеров конверта? Или привязки чтобы правильно позиционировать.

Добавлено (22.11.2022, 17:37)
---------------------------------------------

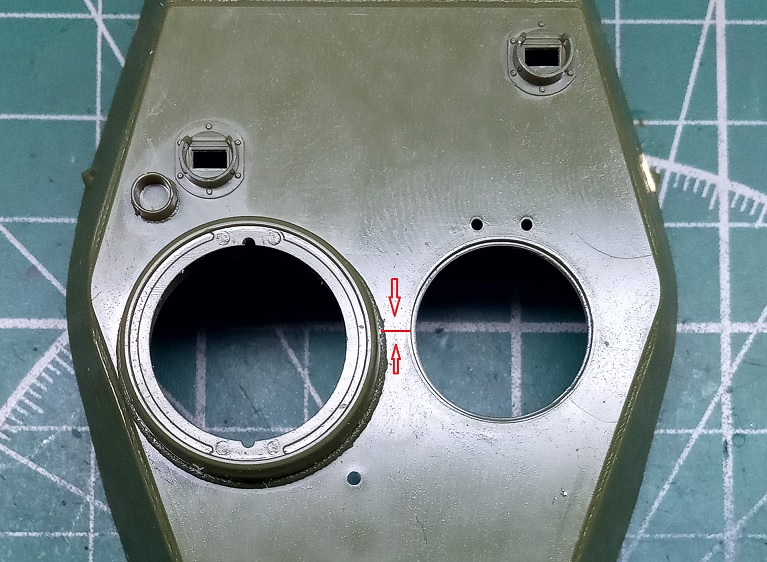

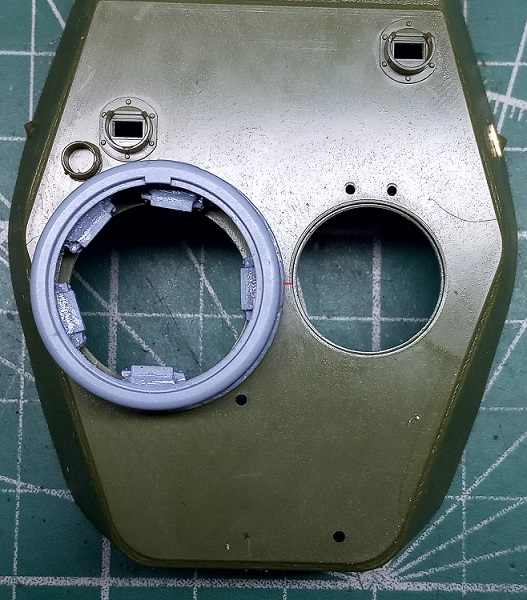

Ещё хотел бы уточнить расстояние между люками, думаю это расстояние ключевое для правильного позиционирования башенки. Сама башенка точно ложиться в размер 22.9 мм в 35.

Добавлено (22.11.2022, 17:52)
---------------------------------------------

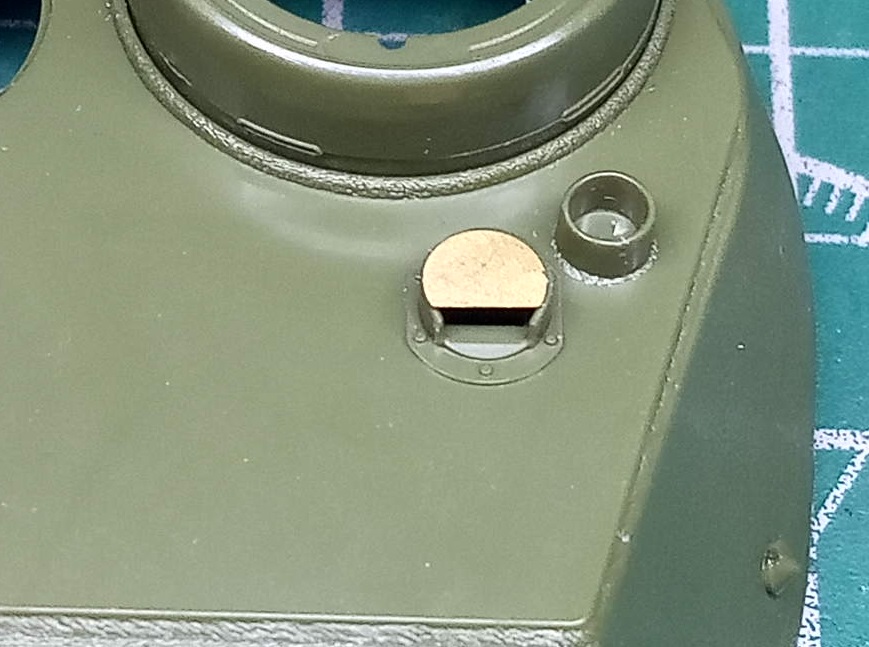

Ну и очередное чудесное предложение от мукадизайнеров, крышка на перескопы sad


MakarovДата: Вторник, 22.11.2022, 22:54 | Сообщение # 87
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Цитата torsionov2022 ()
Алексей а нет размеров конверта? Или привязки чтобы правильно позиционировать.

На чертеже все привязки идут от оси к внутренней поверхности стенки башни, проще по фото делать.

MakarovДата: Вторник, 22.11.2022, 23:02 | Сообщение # 88
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Цитата torsionov2022 ()
Ну и сразу хотелось бы уточнить размеры щитка, его однозначно буду менять.

840 на 290 мм , на 45 год крепление на двух болтах

torsionov2022Дата: Вторник, 22.11.2022, 23:26 | Сообщение # 89
Рядовой
Группа: Пользователи
Сообщений: 45
Награды: 0
Репутация: 4
Зарегистрировался: 09.09.2022
Статус: Offline
Makarov, Алексей благодарю, а фото щитка на который ориентироваться, нет случайно?)

Добавлено (25.11.2022, 22:03)
---------------------------------------------

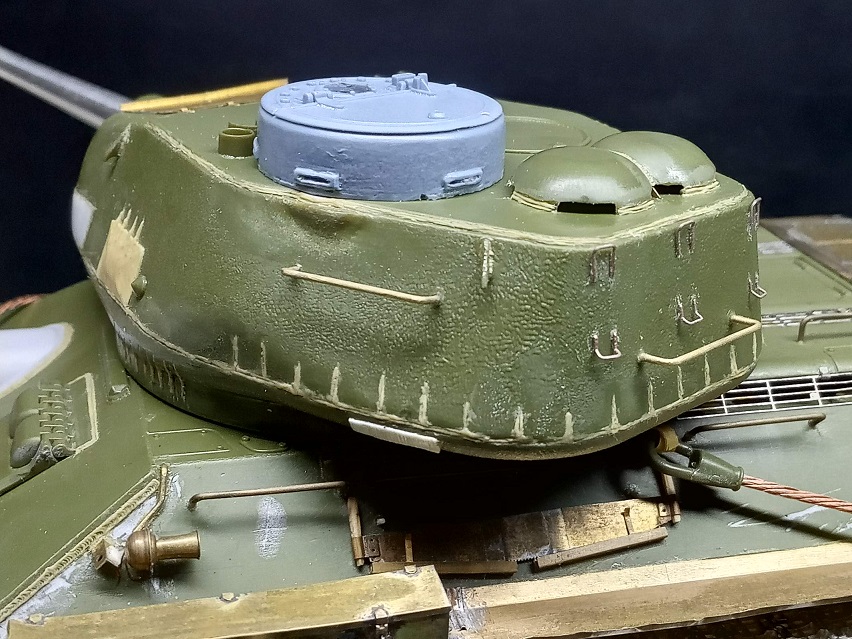

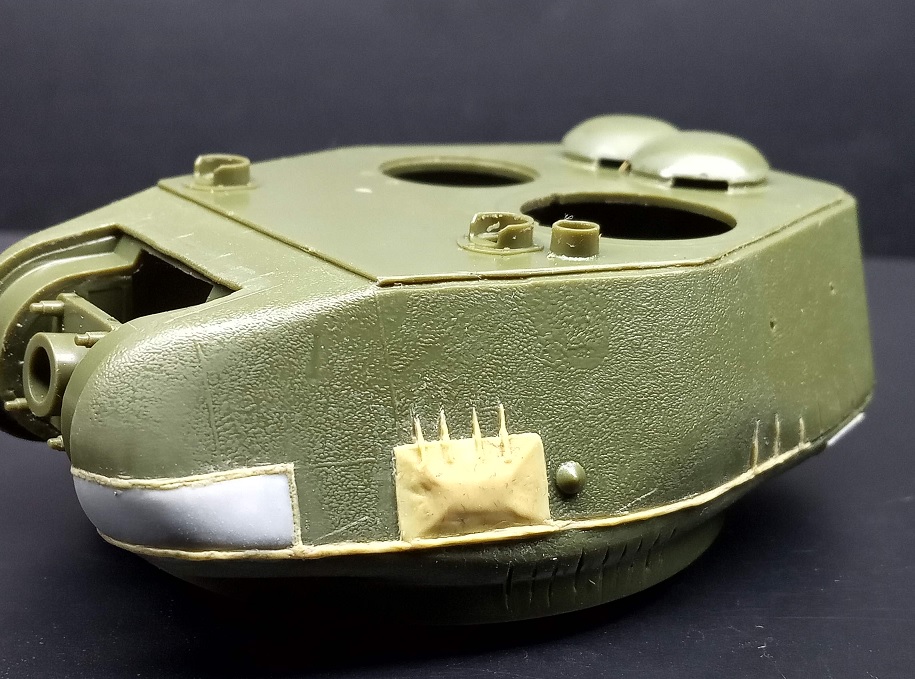

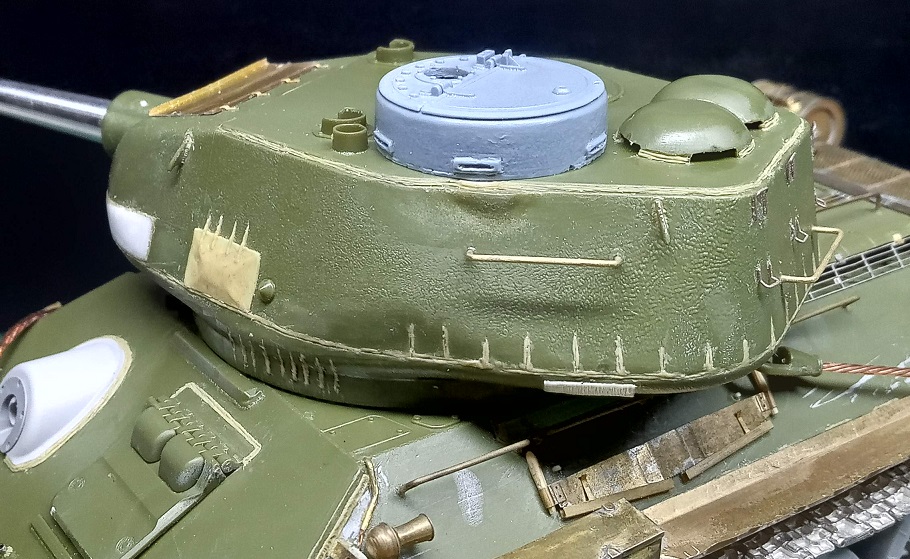

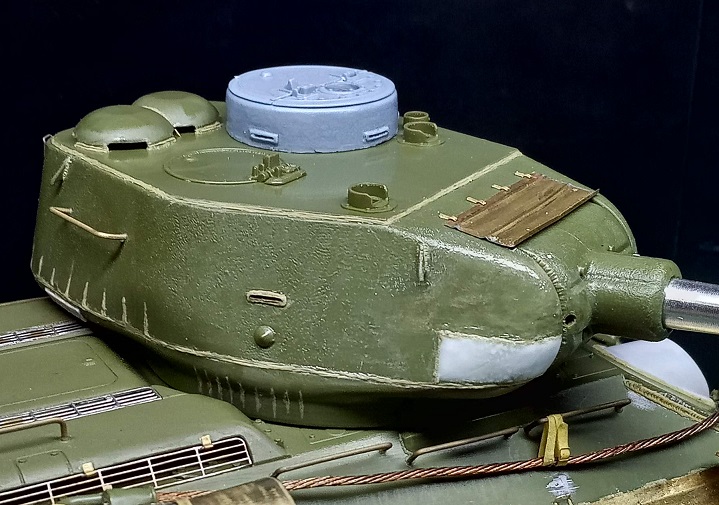

Двигаем дальше, слепил конверт и занимаюсь швами. Всё ещё в промежуточном состоянии из расчёта что ещё будет фактура, поэтому резкие переходы уйдут.

upload photos

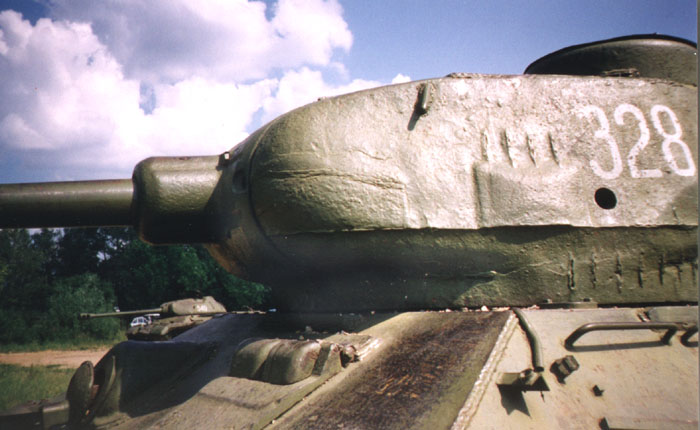

ориентировался вот на это фото.

Добавлено (01.12.2022, 17:25)
---------------------------------------------

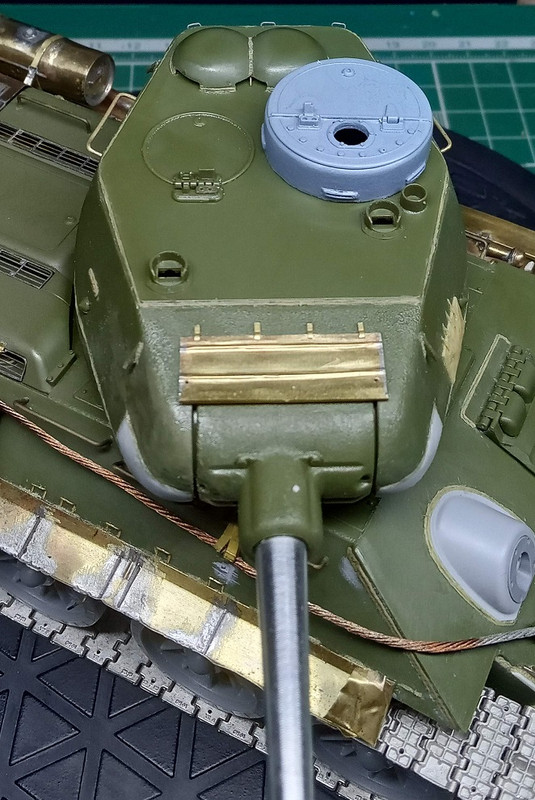

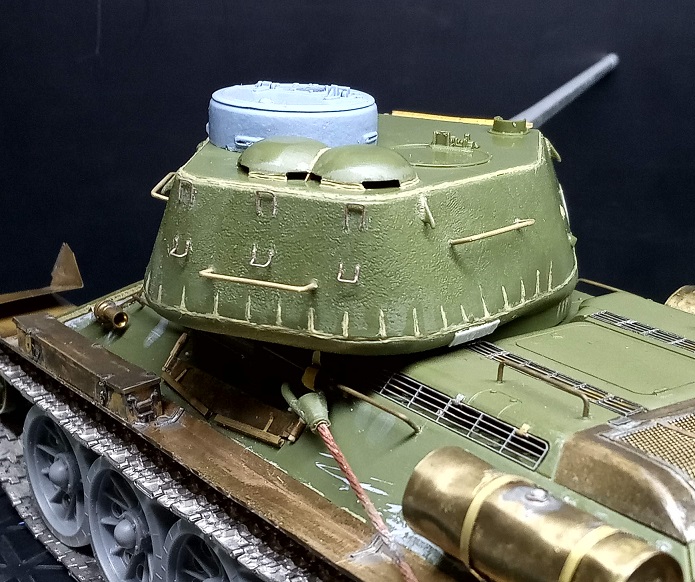

Продолжаю допиливать башню, основные работы сделаны.
Осталось доработать смотровые щели и окончательно установить командирскую башенку, сделать крышки смотровых приборов и установить сами перископы, установить антенну. И на этом почти всё, ну и отложенные этапы такие как установка фары, проводка к МДШ, и смотровые приборы механика, всё будет устанавливаться уже в процессе окраски.

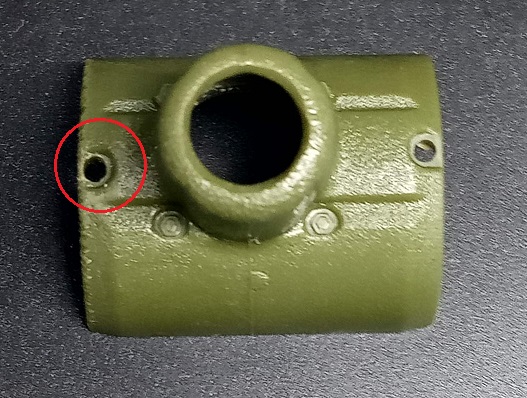

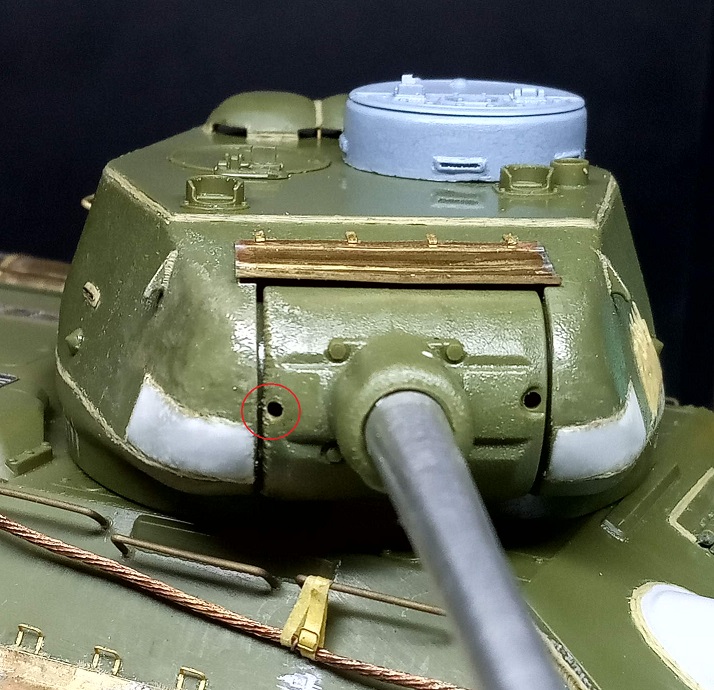

Немного доработал маску, заклеил углубление вокруг амбразуры пулемёта, как на прототипе, добавил фактуры следов среза с правой стороны маски.

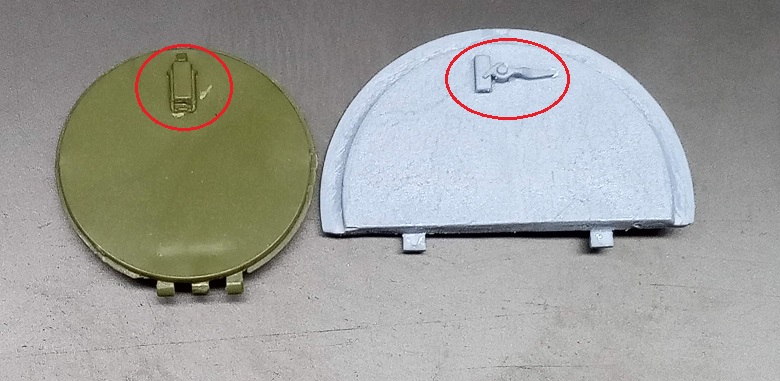

Makarov, Алексей есть вопрос по рукояткам люков, какие должны быть? А то звезда даёт одни, на смоле другие а МД предлагает ставить как на люке механика.


И если есть возможность, уточните по антенному вводу, а то на фото мне кажется что стоит нового образца какой то)))

Добавлено (01.12.2022, 17:35)
---------------------------------------------
Ну и ещё добавил отлив брони у командирской башенки, забыл совсем  smile


MakarovДата: Четверг, 01.12.2022, 22:47 | Сообщение # 90
Сержант
Группа: Мастера
Сообщений: 137
Награды: 0
Репутация: 16
Зарегистрировался: 21.05.2017
Статус: Offline
Цитата torsionov2022 ()
Makarov, Алексей есть вопрос по рукояткам люков, какие должны быть? А то звезда даёт одни, на смоле другие а МД предлагает ставить как на люке механика.

Скажем так, замки на крышке командирской башенки и крышке люка заряжающего условно похожи на себя, сильно условно )

Цитата torsionov2022 ()
И если есть возможность, уточните по антенному вводу, а то на фото мне кажется что стоит нового образца какой то)))

Не понял о какой фотографии речь.
