Pz. Kpfw. 38(t)
ДокторДата: Воскресенье, 10.11.2019, 20:24 | Сообщение # 31
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Хмурый, Андрей спасибо! Пока правда хвастаться особо нечем, весь подвиг в боле менее аккуратном соединении друг с другом деталей набора. С ужасом предвкушаю изготовление самодельных ящиков, особенно защелок и петель, которые я никогда не делал.

С уважением, Александр.

ХмурыйДата: Воскресенье, 10.11.2019, 20:43 | Сообщение # 32
Полковник
Группа: Мастера
Сообщений: 1345
Награды: 15
Репутация: 378
Зарегистрировался: 17.07.2016
Статус: Offline
Цитата Доктор ()
С ужасом предвкушаю изготовление самодельных ящиков, особенно защелок и петель, которые я никогда не делал.
Ну ящики я бы делал из подходящего листового пластика, причем с учетом толщины на минус боковые стенки. А стыки я проливаю суперклеем избыточно и изнутри (для крепости) и снаружи (для шпаклевания стыков). Потом зашлифовываю снаружи для получения приемлемого результата. Почему не использую модельный клей? Все просто. Модельный клей в стыках даст усадку, причем все равно вылезет шов, причем может уже после покраски. Петли делал бы из тонкого пластика, тянутого литника и заклепок от "Мастерклуба". Вот про замки пока ничего сказать не могу. Надо понимать конструкцию.

С уважением, Андрей.

ДокторДата: Воскресенье, 10.11.2019, 21:16 | Сообщение # 33
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Отличный совет. Про цианакрилат я почему то забыл. И петли, которые по сути декоративные, так будет сделать проще и быстрее, чем крутить и кроить из травла или меди. Защелки я оставлю на потом. Думаю найти в запасах травленые от ящиков тигра например и попробовать взять за образец, увеличив соответственно.

С уважением, Александр.

ДокторДата: Понедельник, 11.11.2019, 19:44 | Сообщение # 34
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

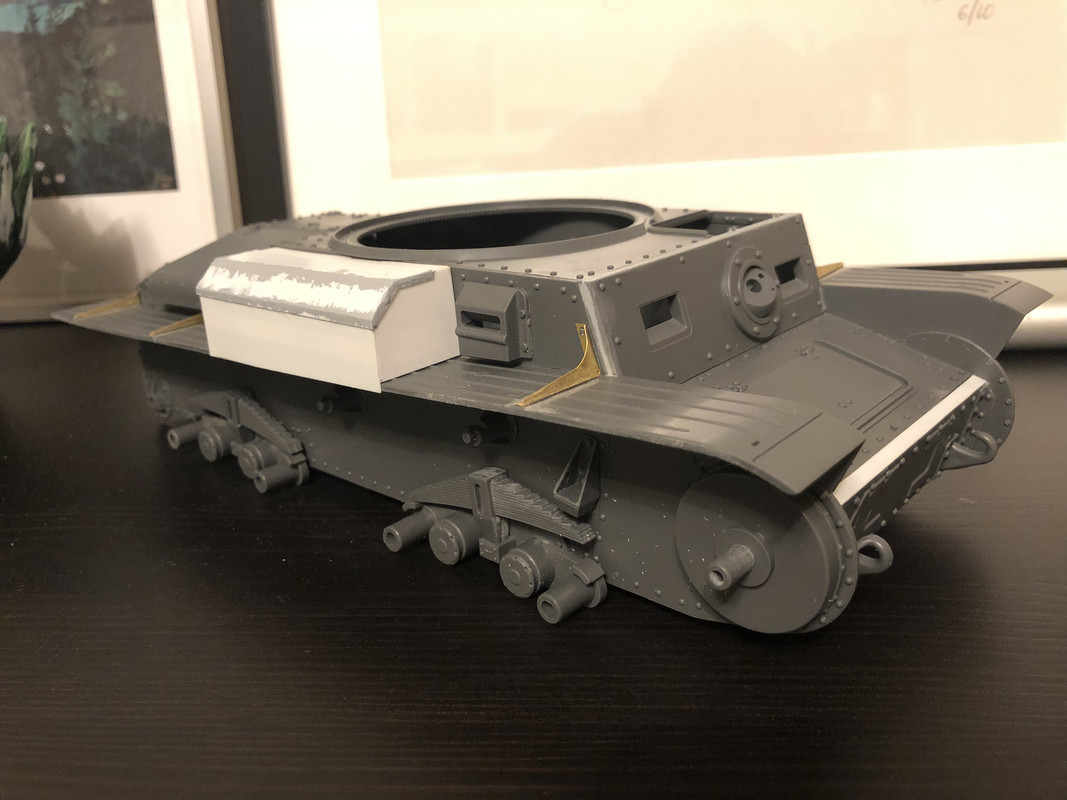

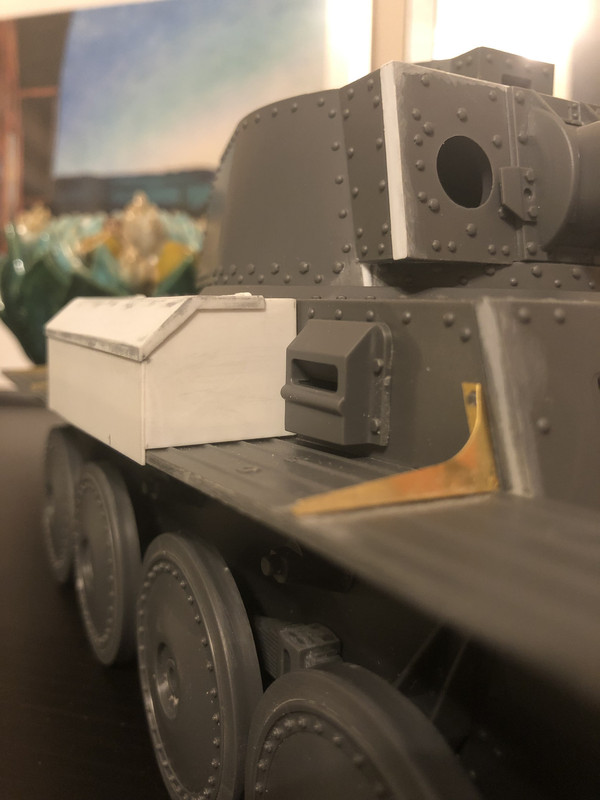

Примерил заготовку одного из ящиков. Вроде бы боле менее попал в размер.


С уважением, Александр.

Сообщение отредактировал Доктор - Понедельник, 11.11.2019, 19:45

ДокторДата: Понедельник, 11.11.2019, 21:56 | Сообщение # 35
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

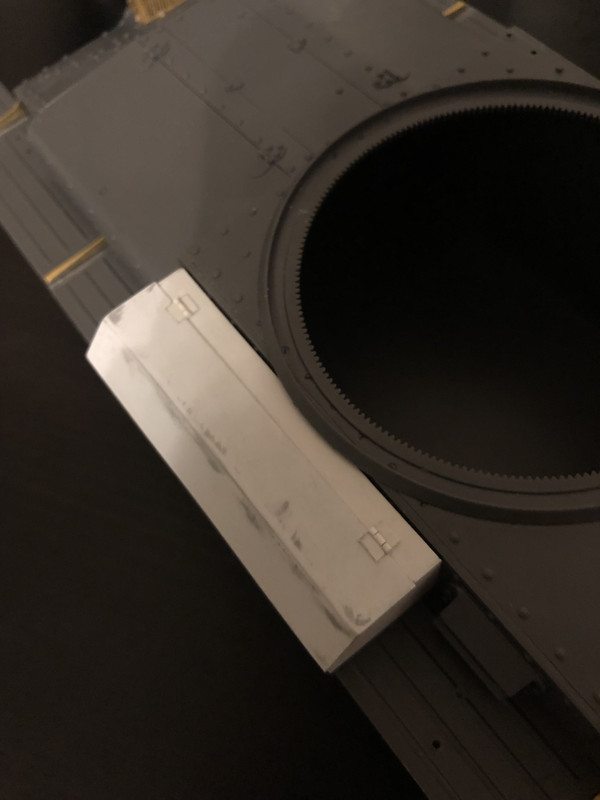

Попробовал изобразить петли по технологии подсказанной Андреем.


С уважением, Александр.

ДокторДата: Вторник, 12.11.2019, 09:48 | Сообщение # 36
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

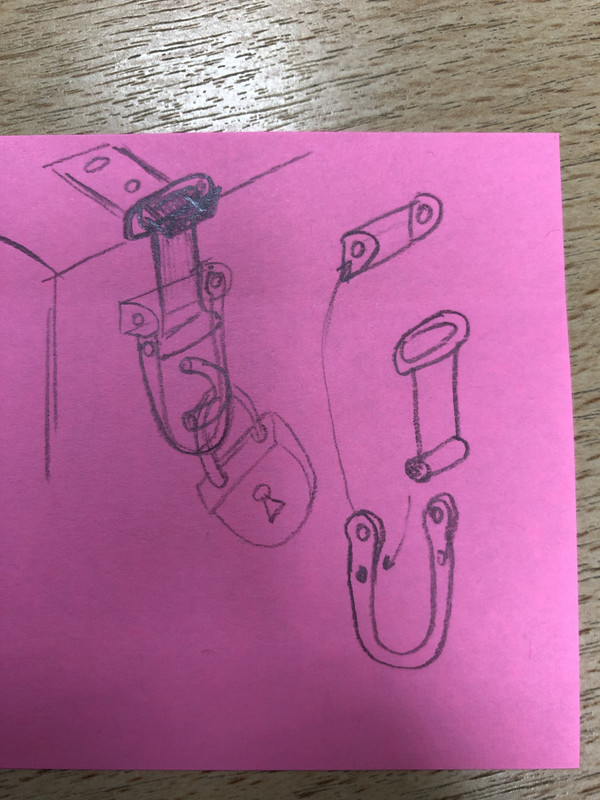

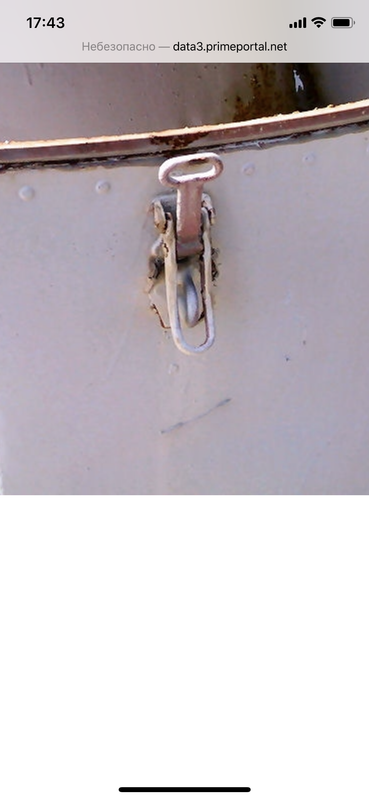

Нашёл образец стандартной защелки на ящики. Осталось разобраться с размерами.




share picture


С уважением, Александр.

HartДата: Вторник, 12.11.2019, 10:40 | Сообщение # 37
Полковник
Группа: Мастера
Сообщений: 2472
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Цитата Доктор ()
Вроде бы боле менее попал в размер.
Не уверен.


Для левого борта подойдет, а для правого длинноват. ИХМО


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

ДокторДата: Вторник, 12.11.2019, 10:55 | Сообщение # 38
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Hart, тогда это провал. Для левого борта коротковат, да и он не встанет на другой борт, у него торцы разные из за наклона полки. Либо ампутировать один торец, до нужной длины и делать новый, либо полностью переделывать.

С уважением, Александр.

HartДата: Вторник, 12.11.2019, 11:22 | Сообщение # 39
Полковник
Группа: Мастера
Сообщений: 2472
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Да вроде как не сильно глобальный наклон то.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

ДокторДата: Вторник, 12.11.2019, 11:36 | Сообщение # 40
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Hart, может и небольшой, но передний торец ящиков ниже, чем задний. Сегодня покручу корпус перед фотографиями, попробую прикинуть по размерам канистр, примерную длину правого ящика. Я почему то решил, что они с обоих сторон в сторону кормы на одном расстоянии начинаются и левый короче из за бокового смотрового прибора водителя. Любопытно ещё, с дырчатым ящиком на конце полки. Не сносили ли они косынку? Мне она как раз мешает установить его на место, штатное для машин этой дивизии.

С уважением, Александр.

ДокторДата: Вторник, 12.11.2019, 11:43 | Сообщение # 41
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

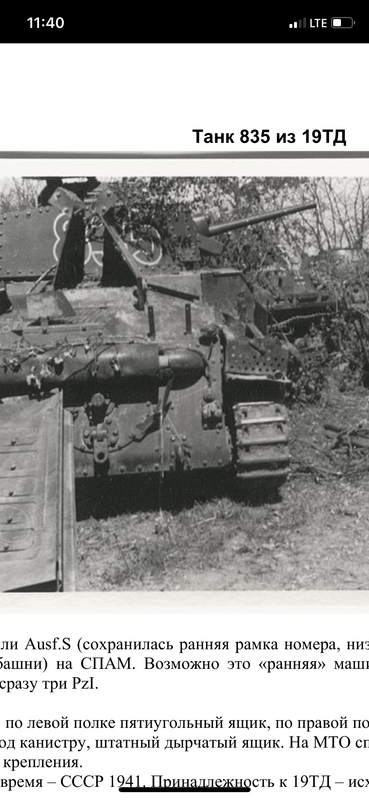

Вот фото, по которому я предположил длину правого ящика. Задний торец ящика почти вровень с задней стенкой боевого отделения


С уважением, Александр.

ДокторДата: Вторник, 12.11.2019, 12:25 | Сообщение # 42
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

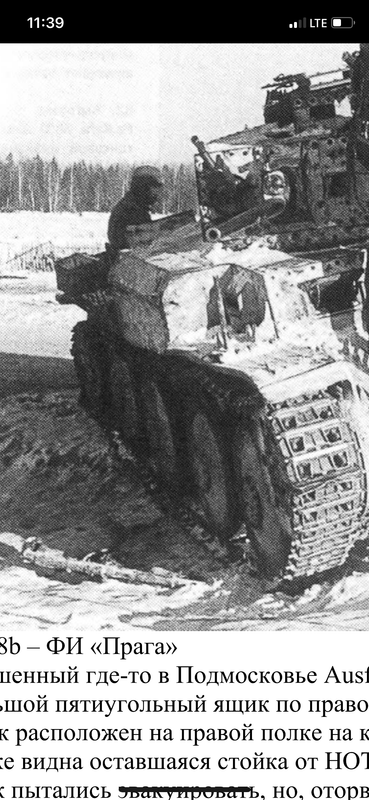

И нашёл ещё одно фото, машина с другим номером, ящик аналогично спозиционирован
photo host


С уважением, Александр.

HartДата: Вторник, 12.11.2019, 16:05 | Сообщение # 43
Полковник
Группа: Мастера
Сообщений: 2472
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Цитата Доктор ()
Я почему то решил, что они с обоих сторон в сторону кормы на одном расстоянии начинаются и левый короче из за бокового смотрового прибора водителя.
Слева на корпусе не смотровой прибор, а вентиляционное отверстие.
Цитата Доктор ()
Любопытно ещё, с дырчатым ящиком на конце полки. Не сносили ли они косынку?
Думаю что роль косынки ящик и выполнял.






Длину правого ящика можно примерно оценить тут




А на будущее, например расположение левого ящика и его отношение к бронезаслонки вентиляции


Это конечно венгры, но сама суть расположения ящика та же.


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).


Сообщение отредактировал Hart - Вторник, 12.11.2019, 16:06

ДокторДата: Вторник, 12.11.2019, 18:42 | Сообщение # 44
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Как ни кручу этот чертов ящик, не пойму с какой стороны его ампутировать. По каткам в боковой проекции он однозначно по центрам осей 2го и 3го катков. С задней стороны он спозиционирован правильно, там места как раз под две канистры в ряд и дырчатый ящик. По морде я ориентировался на фото, где он практически за прибором мехвода начинается. Перед передней стенкой ящика на оригинале четыре заклепки ( на модели пять, что тоже вызывает вопросы). Попробовал прикинуть модель в приблизительно том же ракурсе, что и на фото. Контрольные точки приблизительно совпадают, но ящик длинее. Как бы с самой моделью не было что то не так.








pic upload


С уважением, Александр.

HartДата: Вторник, 12.11.2019, 19:18 | Сообщение # 45
Полковник
Группа: Мастера
Сообщений: 2472
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Действительно, как то странно с визуальной схожестью. Какова длина подбашенной коробки?


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).
