Pz. Kpfw. 38(t)
ДокторДата: Понедельник, 18.11.2019, 22:09 | Сообщение # 76
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Планка под визир мехвода в наборе выглядит как прямоугольная брусок. Насколько я понял, на настоящей машине она чуть сложнее. Попробовал повторить.


С уважением, Александр.

ДокторДата: Вторник, 19.11.2019, 10:33 | Сообщение # 77
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

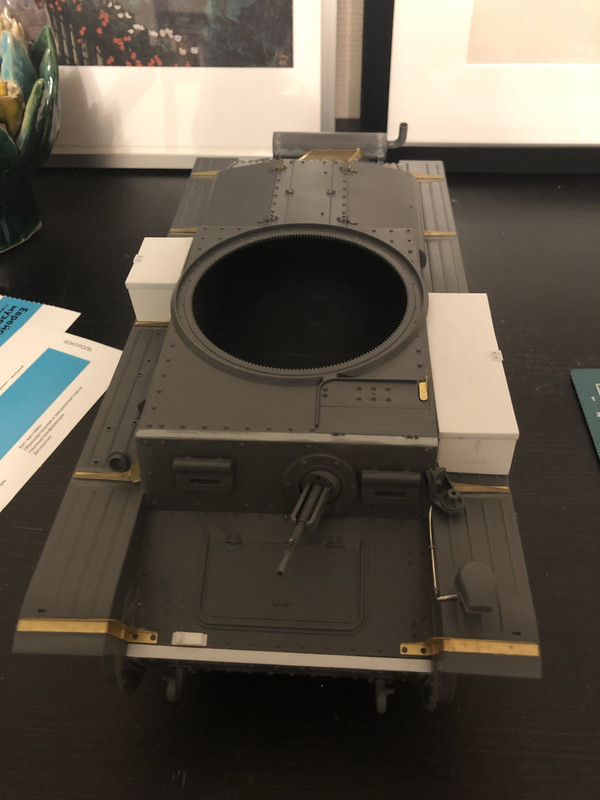

Сделал себе «подсказку» чтоб прикинуть расположение барахла на полках. Пока не со всем разобрался. Необходимо понять, какие ящики стояли в обязательном порядке на всех машинах, родные ремённые крепления переносились или ставились немецкие для инструментов на левом крыле. Непонятно как засовывали подушку домкрата на новое место. На фото она вровень с крылом, а по факту придвинуть ее мешает прибор мехвода.




С уважением, Александр.

HartДата: Вторник, 19.11.2019, 10:37 | Сообщение # 78
Полковник
Группа: Мастера
Сообщений: 2470
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Цитата Доктор ()
Попытался чуть доработать прицел пулемета. Вроде бы стало немного больше похоже на прицел)

Не знаю, как это удалось так ювелирно, но уважуха!  thumbup


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

HartДата: Вторник, 19.11.2019, 10:42 | Сообщение # 79
Полковник
Группа: Мастера
Сообщений: 2470
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Цитата Доктор ()
Попробовал повторить.
И снова в десяточку!
Цитата Доктор ()
Непонятно как засовывали подушку домкрата на новое место. На фото она вровень с крылом, а по факту придвинуть ее мешает прибор мехвода.
Проще положить дальше, к примеру как тут:


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

ДокторДата: Вторник, 19.11.2019, 10:54 | Сообщение # 80
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Hart, с прицелом магия 16 масштаба)). То что я сделал, вполне и в 35 реализуемо. Сточил по высоте, вклеил проволочину и с боков приклеил две полоски пластика. Сначала хотел делать по примеру травленого, но вовремя догадался посмотреть на настоящий, а он массивней.
С подушкой видимо так и поступлю. Я правильно понимаю, что она крепится длинным винтом с барашком насквозь к крылу? Других вариантов по фото не углядел. И немного запутался с прицелами - одноглазый или двуглазый более уместен на моей машине? Набор и инструкция предлагают монокуляр, но инструкция у меня более не вызывает никакого доверия


С уважением, Александр.

HartДата: Вторник, 19.11.2019, 16:24 | Сообщение # 81
Полковник
Группа: Мастера
Сообщений: 2470
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Одноглазый прицел модификация A и S, модификации В-G два глаза и козырек. С подушкой все верно.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

ДокторДата: Вторник, 19.11.2019, 23:07 | Сообщение # 82
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

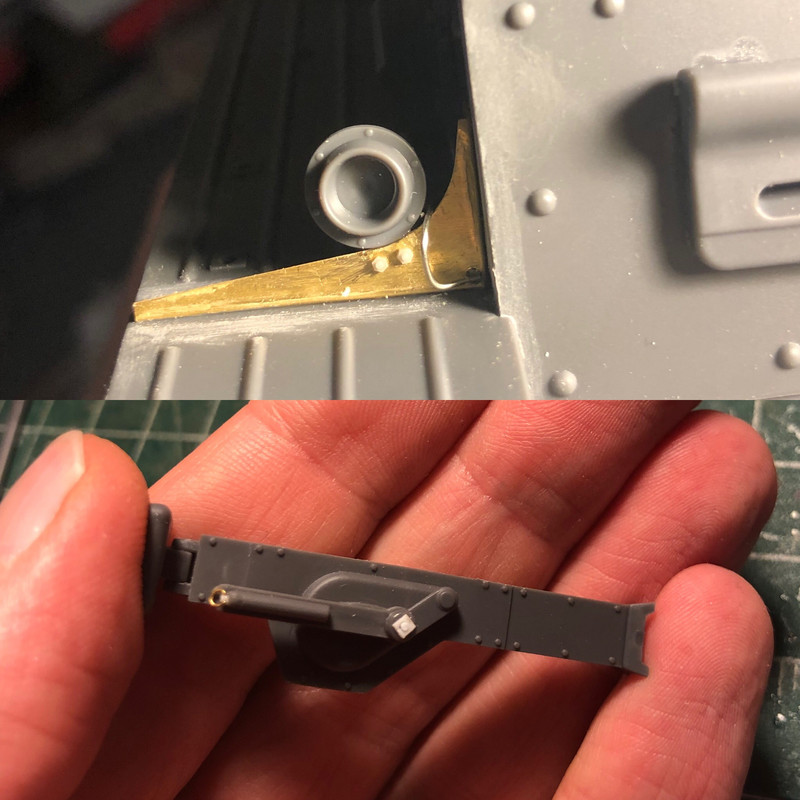

[hide][/hide]Hart, по прицелу принял и досверлил недостающее. С козырьком найду как он выглядит крупным планом и приделаю.

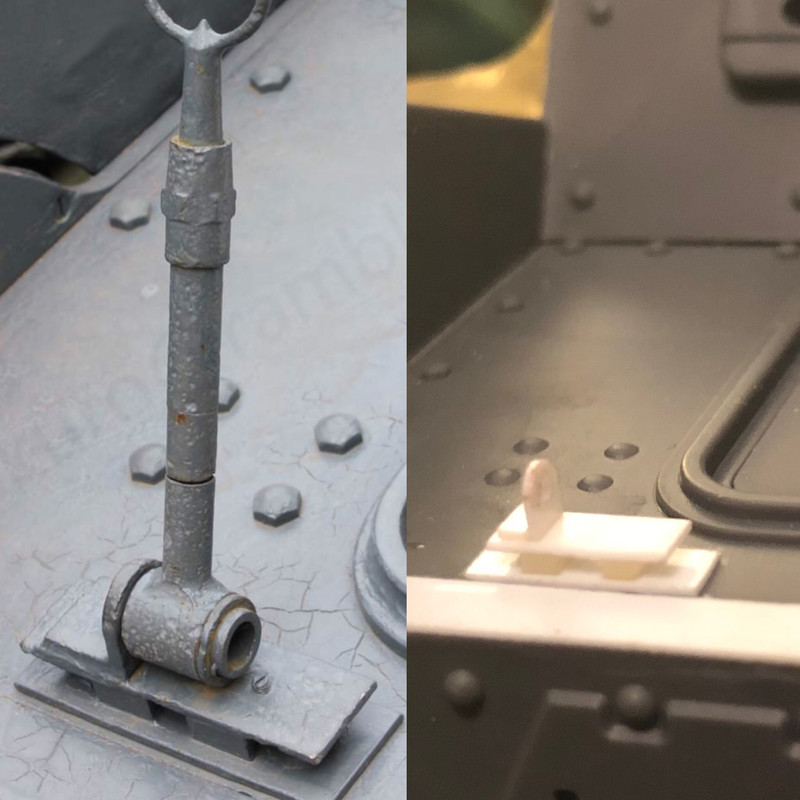

Немножко доковырял домкрат и прикрутил на мастерклабовские болты звуковой сигнал.
hosting images online


С уважением, Александр.

Сообщение отредактировал Доктор - Вторник, 19.11.2019, 23:08

ДокторДата: Среда, 20.11.2019, 12:16 | Сообщение # 83
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

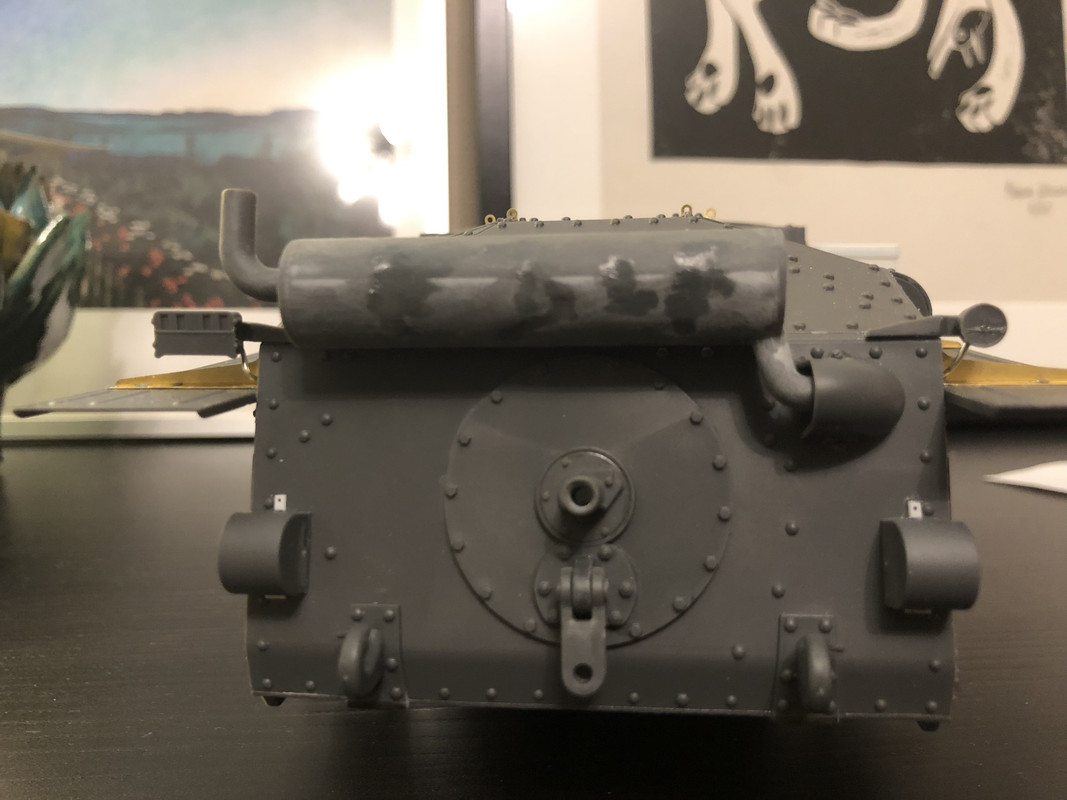

В очередной раз стал жертвой своей невнимательности. Присобачил кормовые фонари на штатных стойках. И только сейчас сообразил, что при наличии стоек под бревно их необходимо перенести. Придётся искать, куда их устанавливали.

С уважением, Александр.

HartДата: Среда, 20.11.2019, 15:43 | Сообщение # 84
Полковник
Группа: Мастера
Сообщений: 2470
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Цитата Доктор ()
Присобачил кормовые фонари на штатных стойках.
А разве они должны были быть иначе?


Это конечно B, но расположение стойки и фонарь довольно хорошо видно.


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

ДокторДата: Среда, 20.11.2019, 21:53 | Сообщение # 85
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline
Hart, в моем случае я их поставил по инструкции. Видимо придётся переставлять.


С уважением, Александр.

ДокторДата: Среда, 20.11.2019, 21:59 | Сообщение # 86
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

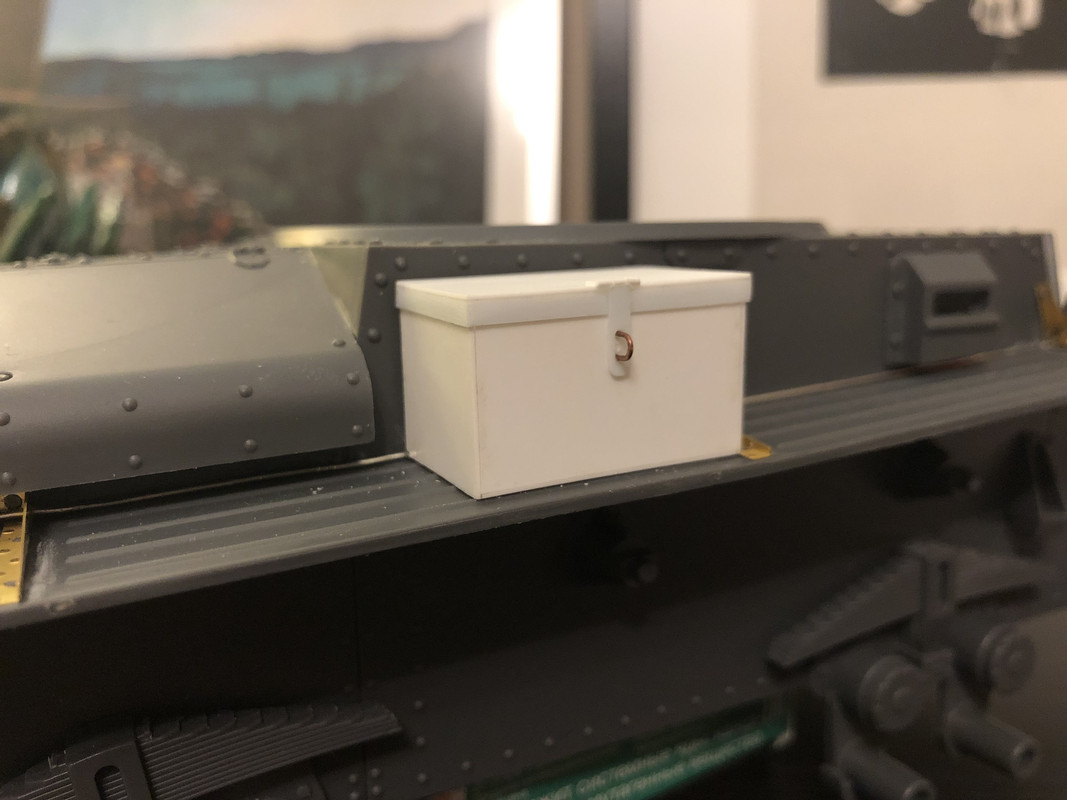

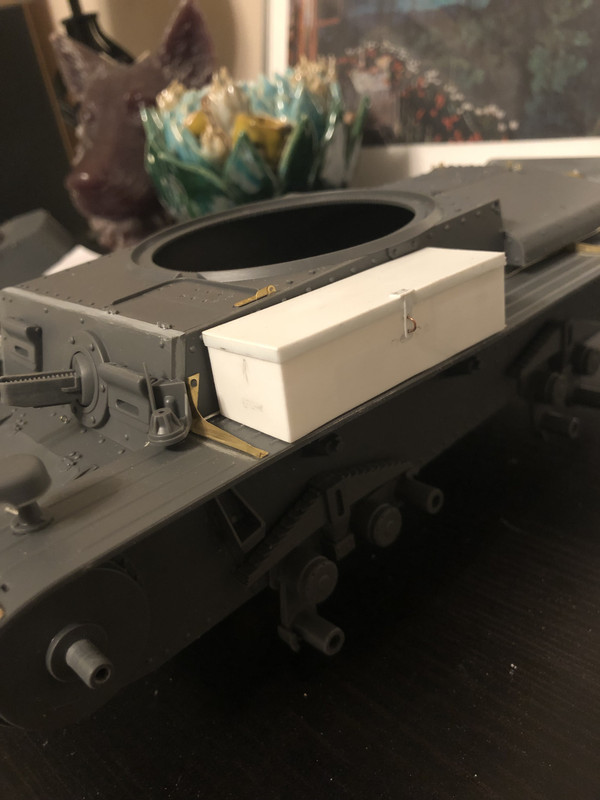

Сделал один из ящиков. Умилило, что на прототипе он закрыт на веточку. Не увидел никаких фиксирующих уголков, предполагаю, что его могли крепить прямо через дно ящика болтами к крылу.






С уважением, Александр.

ДокторДата: Пятница, 22.11.2019, 10:08 | Сообщение # 87
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

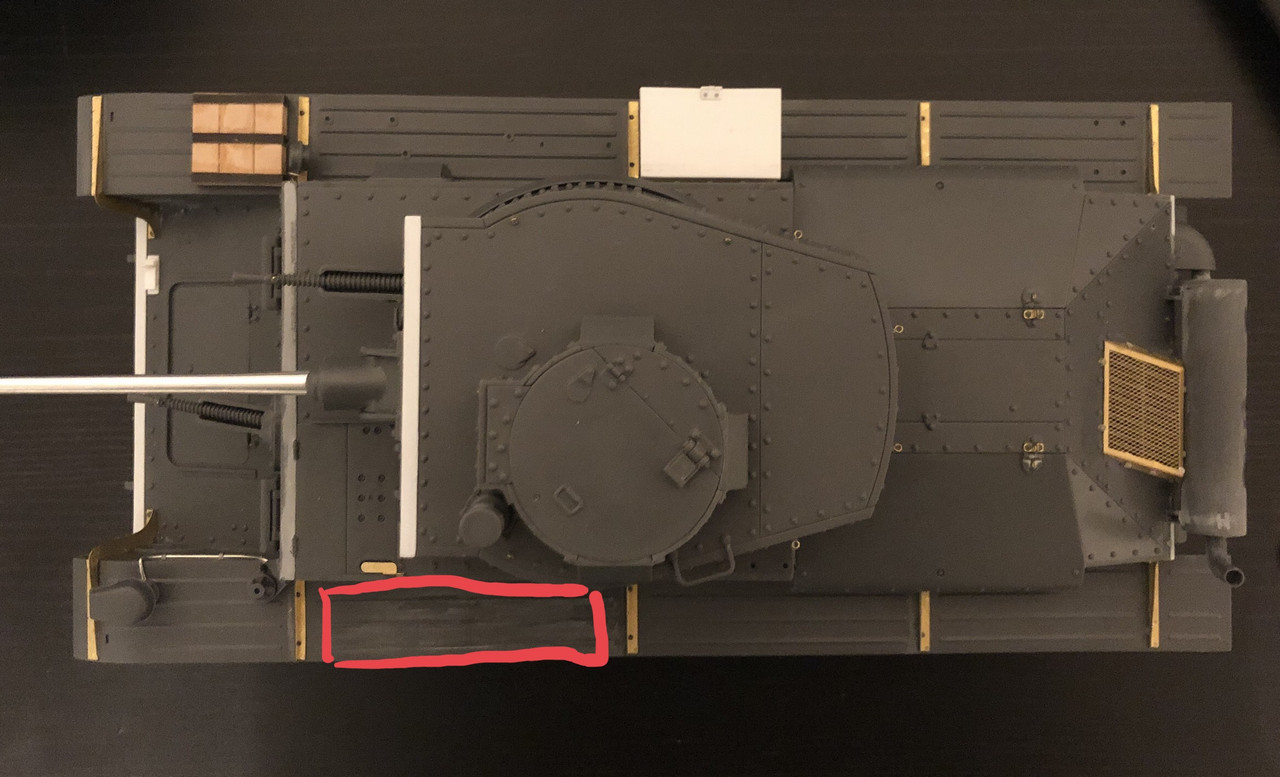

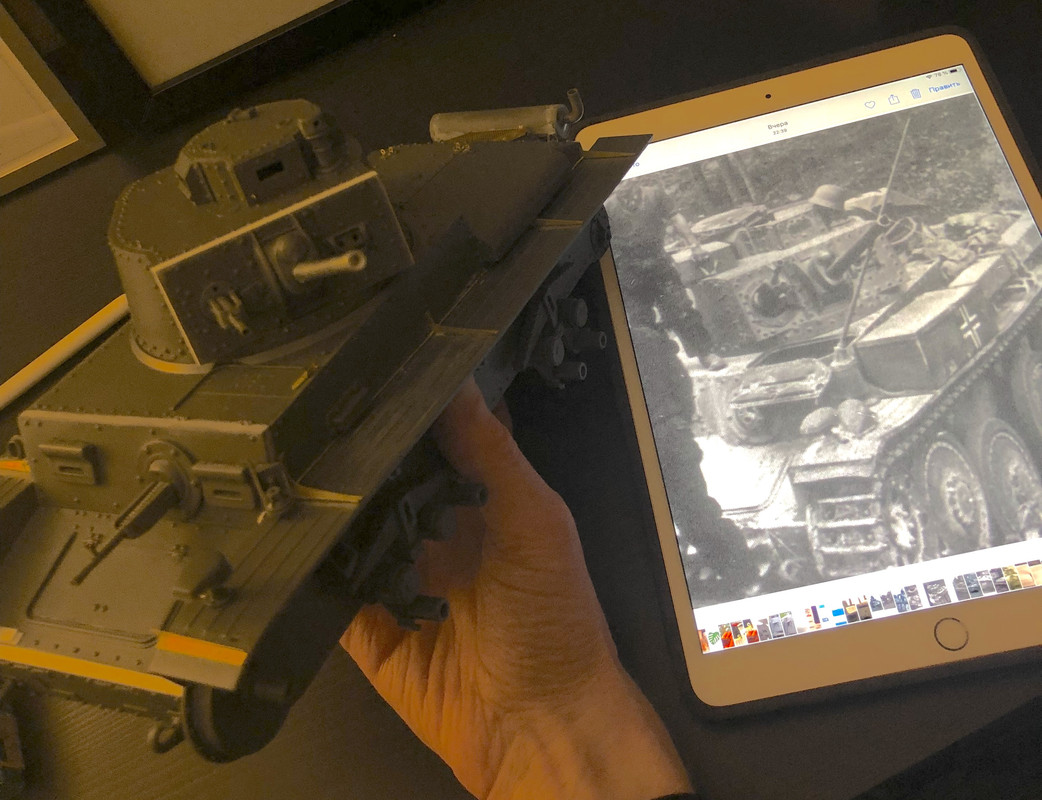

Попытался изготовить ящик на левый борт и опять столкнулся с проблемой. Соотношу длину на модели с прототипом и опять получаю очень длинный ящик. С подбашенной коробкой явно что то не так. Причём мто вполне укладывается предположительно. Прикинул длину бруса по фото - он как раз по ширине гусениц совпадает. Резать точно ничего не буду - и поздно уже, да и непонятно что пилить - на крыше коробки все впритирку к друг другу. Надо думать.




images upload


С уважением, Александр.

HartДата: Суббота, 23.11.2019, 06:48 | Сообщение # 88
Полковник
Группа: Мастера
Сообщений: 2470
Награды: 7
Репутация: 358
Зарегистрировался: 13.07.2016
Статус: Offline
Цитата Доктор ()
С подбашенной коробкой явно что то не так.

Это точно, по мне так завышено расстояние длины створок люка и как следствие от начала погона до лобового листа.


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

ДокторДата: Суббота, 23.11.2019, 18:44 | Сообщение # 89
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

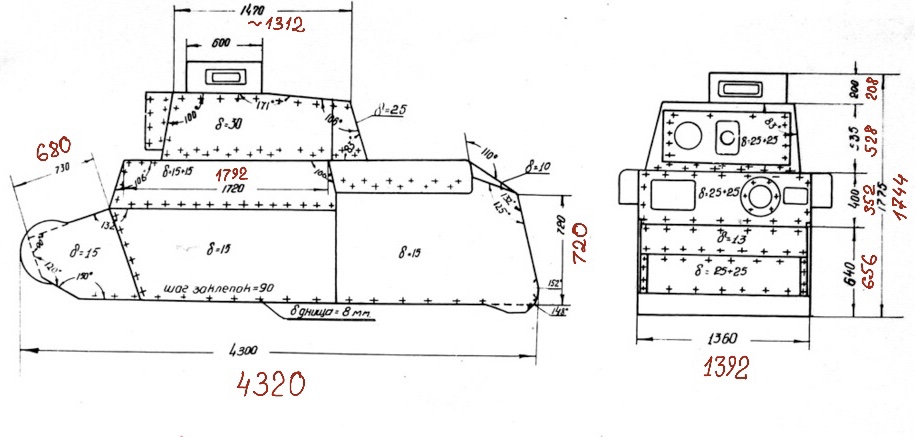

Сделал второй ящик. Плюнул на предполагаемые пропорции и просто ориентировался на место по фото. Передний и задний торец и высоту прикинул по привязкам - болты, заклепки, косынки полок. Заодно нашёл проекцию с размерами и пару минут покрутил модель с линейкой и калькулятором. Учитывая погрешность измерений все более менее на удивление укладывается в размер.
Причина визуального несоответствия предыдущих ящиков для меня загадка.






С уважением, Александр.

ДокторДата: Суббота, 23.11.2019, 20:15 | Сообщение # 90
Подполковник
Группа: Мастера
Сообщений: 1105
Награды: 3
Репутация: 176
Зарегистрировался: 10.06.2019
Статус: Offline

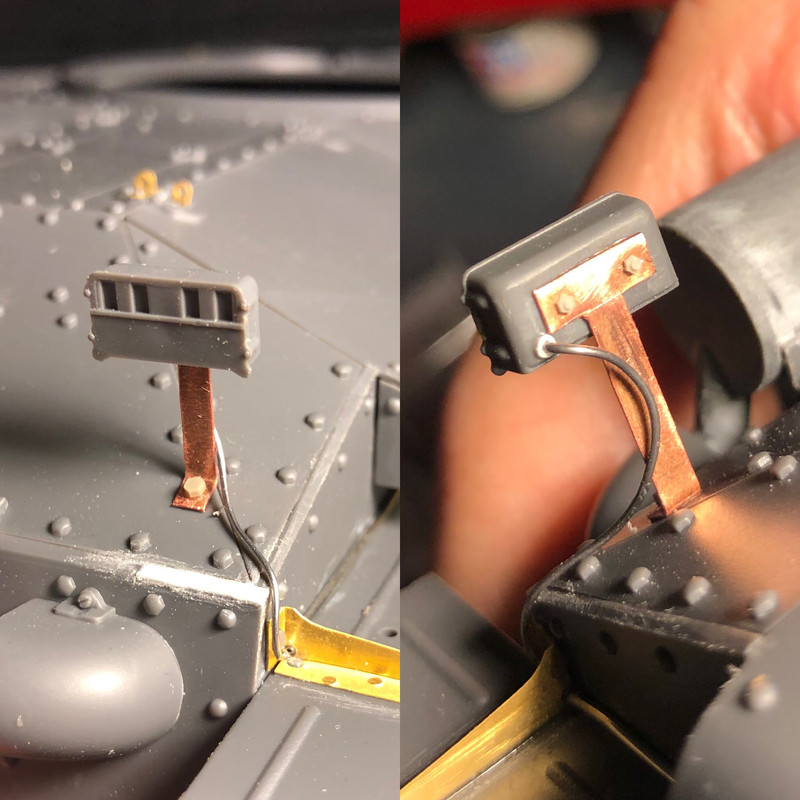

Снес крепления фонарей и поставил фонарь на новую стойку, по фотографиям машин 7т.д.
russian photo sharing


С уважением, Александр.
