Промышленный паровоз серии 9П
СанычДата: Среда, 26.10.2022, 11:08 | Сообщение # 1
Майор
Группа: Мастера
Сообщений: 336
Награды: 1
Репутация: 32
Зарегистрировался: 17.08.2016
Статус: Offline


Добрый день коллеги!

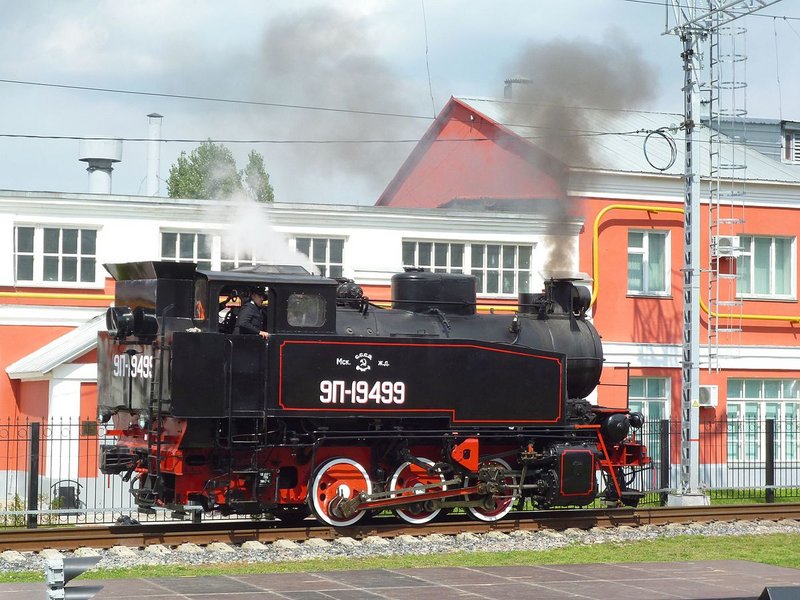

После не большего перерыва и отдыха, снова взялся за реализацию давнего желания, заиметь на полке паровоз-маневровый 9П или как его называют танк-паровоз, опа БТэшники улыбнулись smile , не связи тут с БТ нету, названия "танк" прилипла,  за счет емкостей, установленных на раме по бакам котла.
9П применялся и условия работы  его были на  заводских дворах, различных станциях, складских территориях, подъездных путях совсем не такие, как на основных железнодорожных магистралях. Большие скорости и мощности здесь, не нужны, зато требуются частые остановки, повороты, проезд по кривым малого радиуса. Пункты заправки водою и топливом обычно находятся неподалеку, поэтому запас их на паровозе может быть минимальным. Территория заводского двора иной раз настолько стеснена, что такому гиганту, как ФД, не проехать Словом, специфика работы локомотивов на железных дорогах промышленных предприятий, подъездных путях и на всевозможных производственных тупиках это создания паровозов особого типа. Среди них наиболее совершенным был паровоз промышленного типа 9П Он создавался на основе почти шестидесятилетнего опыта строительства подобных машин отечественными и зарубежными заводами.

Ну обо всем этом и о самом паровозе по ходу стройке. Строить буду в 35 масштабе, так как мне ближе по духу. На сколько растянется все это - пока не знаю, так как с тех. документации и самими чертежами туго.
Буду по малость собирать и в пластике воплощать ( буду рад в помощи).

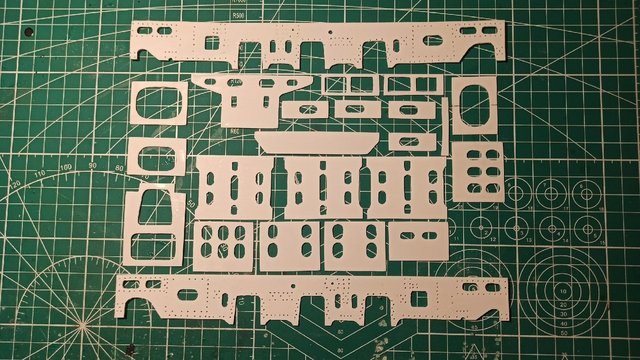

На данный момент сейчас идет подгонка и подготовка заготовки деталей самой рамы из листового пластика.



P.S. По ходу этой стройке так как будут заминки в планах еще одна тема, что бы не терять время зря, ну все по ходу действий.

vitalymozharowskiДата: Среда, 26.10.2022, 17:08 | Сообщение # 2
Майор
Группа: Мастера
Сообщений: 886
Награды: 5
Репутация: 141
Зарегистрировался: 11.07.2016
Статус: Offline
snack

NeoДата: Среда, 26.10.2022, 20:16 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 9681
Награды: 3
Репутация: 207
Зарегистрировался: 08.07.2016
Статус: Offline
Даже не знаю, что сказать. Умеешь ты усложнить. Но,полагаю, результат того будет стоить.



С уважением
Артем Николаев

СанычДата: Пятница, 28.10.2022, 18:40 | Сообщение # 4
Майор
Группа: Мастера
Сообщений: 336
Награды: 1
Репутация: 32
Зарегистрировался: 17.08.2016
Статус: Offline
Цитата Neo ()
Даже не знаю, что сказать. Умеешь ты усложнить. Но,полагаю, результат того будет стоить.
Ну если все будет легко Артем, оно уже и не интересно будет)))

Вечер добрый коллеги и друзья!

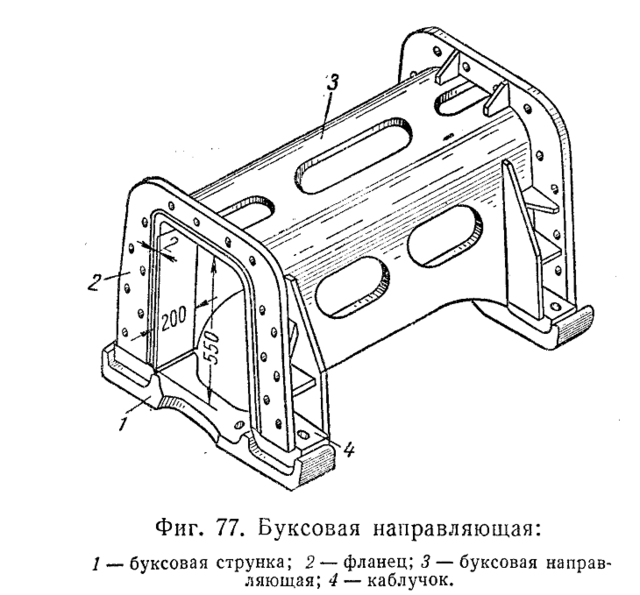

Начал собирать первые детали и начал я с буксовых направляющих, изготовил из листового пластика.




Сообщение отредактировал Саныч - Пятница, 28.10.2022, 18:50

СанычДата: Вторник, 01.11.2022, 15:48 | Сообщение # 5
Майор
Группа: Мастера
Сообщений: 336
Награды: 1
Репутация: 32
Зарегистрировался: 17.08.2016
Статус: Offline
Вечер добрый! Продолжаем .....

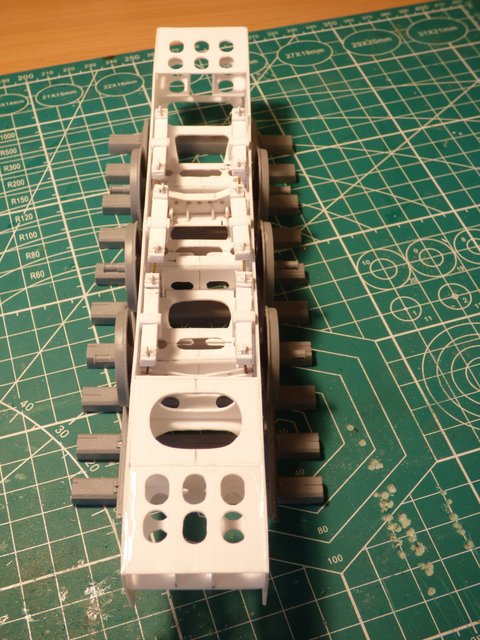

Собираем раму, установил буксовые направляющие, установил на перед и на корму перемычки, сейчас работа с рессорами, подгонка по месту ну это уже когда будут колесные пары.
С начало по плану было на одной стороне рамы сделать рессоры так как вариант в плане работы облегчит потом перейти на другую ну они связуются и крепятся в четырех местах к перемычке рамы . Пришлось собирать раму.


andreialiДата: Воскресенье, 06.11.2022, 22:26 | Сообщение # 6
Генерал-майор
Группа: Мастера
Сообщений: 3346
Награды: 7
Репутация: 223
Зарегистрировался: 12.07.2016
Статус: Offline
Привет,Саныч!
Удачи что ли в новом проекте victory

NeoДата: Вторник, 08.11.2022, 20:49 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 9681
Награды: 3
Репутация: 207
Зарегистрировался: 08.07.2016
Статус: Offline
Как ты так с пластиком работаешь, ума не приложу. surprised



С уважением
Артем Николаев

СанычДата: Воскресенье, 13.11.2022, 12:30 | Сообщение # 8
Майор
Группа: Мастера
Сообщений: 336
Награды: 1
Репутация: 32
Зарегистрировался: 17.08.2016
Статус: Offline
Доброй день Коллеги и друзья!
Продолжаем работы в нашем квартирном депо))))

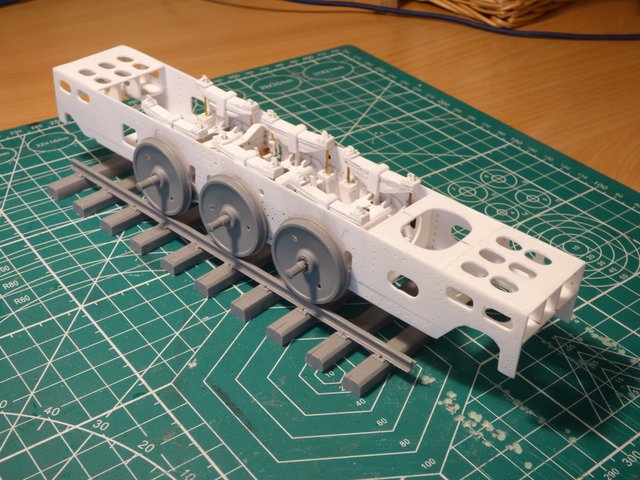

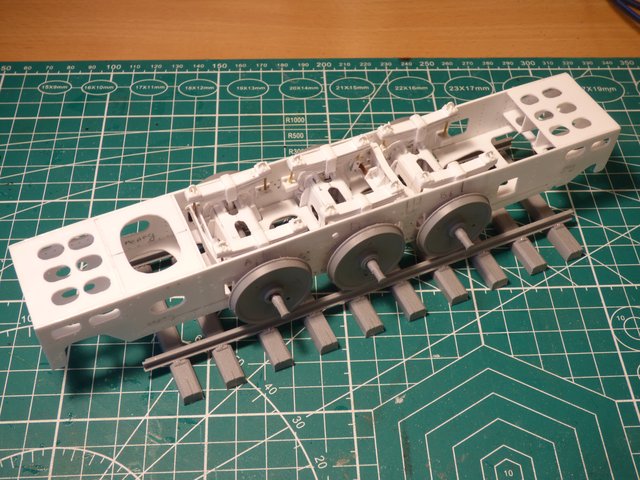

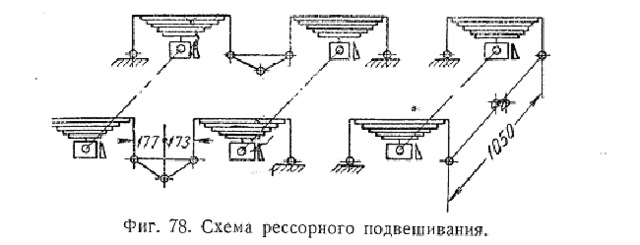

На данном этапе установил рессоры использовал схему  и чертежи из руководства и фото.  Примерил жд колесные пары от Миниарта диаметр вошел без проблем, осталось их переделать ну это туда дальше.






ДокторДата: Понедельник, 14.11.2022, 09:23 | Сообщение # 9
Подполковник
Группа: Мастера
Сообщений: 1086
Награды: 2
Репутация: 142
Зарегистрировался: 10.06.2019
Статус: Offline
Слежу с огромным интересом. Всегда завораживают такие вкусные стройки

С уважением, Александр.

NeoДата: Понедельник, 14.11.2022, 11:59 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 9681
Награды: 3
Репутация: 207
Зарегистрировался: 08.07.2016
Статус: Offline
Да,а я две детали ровно в пластике вырезать не могу cry



С уважением
Артем Николаев

HartДата: Вторник, 15.11.2022, 05:36 | Сообщение # 11
Полковник
Группа: Мастера
Сообщений: 2204
Награды: 7
Репутация: 292
Зарегистрировался: 13.07.2016
Статус: Offline
Цитата Neo ()
Да,а я две детали ровно в пластике вырезать не могу
тут и одну не всегда выходит, а здесь их наверное не один десяток будет


"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).


Сообщение отредактировал Hart - Вторник, 15.11.2022, 05:36

СанычДата: Четверг, 17.11.2022, 16:20 | Сообщение # 12
Майор
Группа: Мастера
Сообщений: 336
Награды: 1
Репутация: 32
Зарегистрировался: 17.08.2016
Статус: Offline
Вечер добрый !
Благодарю вас коллеги и друзья, за внимания к моей стройке.

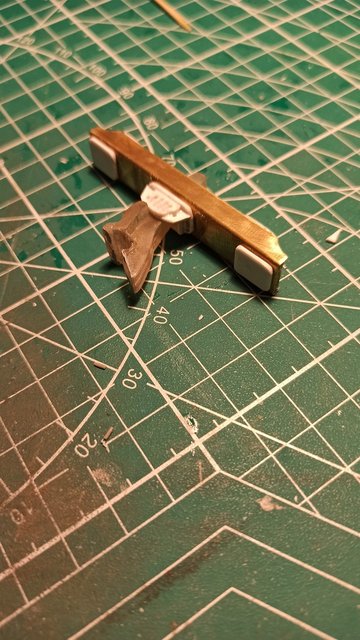

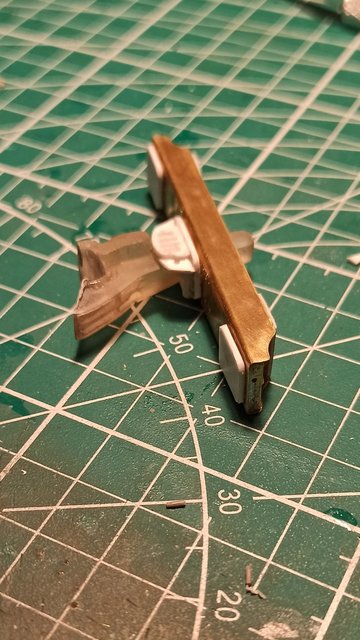

Ну я продолжаю, в этот раз взялся за буферный брус и устройство сцепки.
Брус изготовил из листовой латуни, розетку сцепки из листового пластика.
Сцепка смола (литье) Отдельное спасибо моему товарищу- земляку  Станиславу, за проделанную работу.
Ну и собственно какая проделана работа, в мои выходные по теме буферного бруса и его деталей.......




HartДата: Четверг, 17.11.2022, 17:39 | Сообщение # 13
Полковник
Группа: Мастера
Сообщений: 2204
Награды: 7
Репутация: 292
Зарегистрировался: 13.07.2016
Статус: Offline
Сцепка как будто 3Д печать. А в сборе просто ювелирно.

"Вот только этого и не хватало, нашему славному гвардейскому экипажу..."
Сержант Домешек, (На войне как на войне).

andreialiДата: Вторник, 22.11.2022, 23:11 | Сообщение # 14
Генерал-майор
Группа: Мастера
Сообщений: 3346
Награды: 7
Репутация: 223
Зарегистрировался: 12.07.2016
Статус: Offline
Если есть фото реального узла,то предлагаю его выкладывать вместе с проделанной работай ,как ты делал выше в своих сообщениях,так удобнее сравнивать  smile

Сообщение отредактировал andreiali - Вторник, 22.11.2022, 23:13

NeoДата: Среда, 23.11.2022, 11:36 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 9681
Награды: 3
Репутация: 207
Зарегистрировался: 08.07.2016
Статус: Offline
Качество доработок впечатляет и вызывает неподдельный интерес!



С уважением
Артем Николаев
