StuG III Ausf. G на Курскую дугу 1943г
|
|
| Stepbystep | Дата: Четверг, 20.03.2025, 23:51 | Сообщение # 31 |
 Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

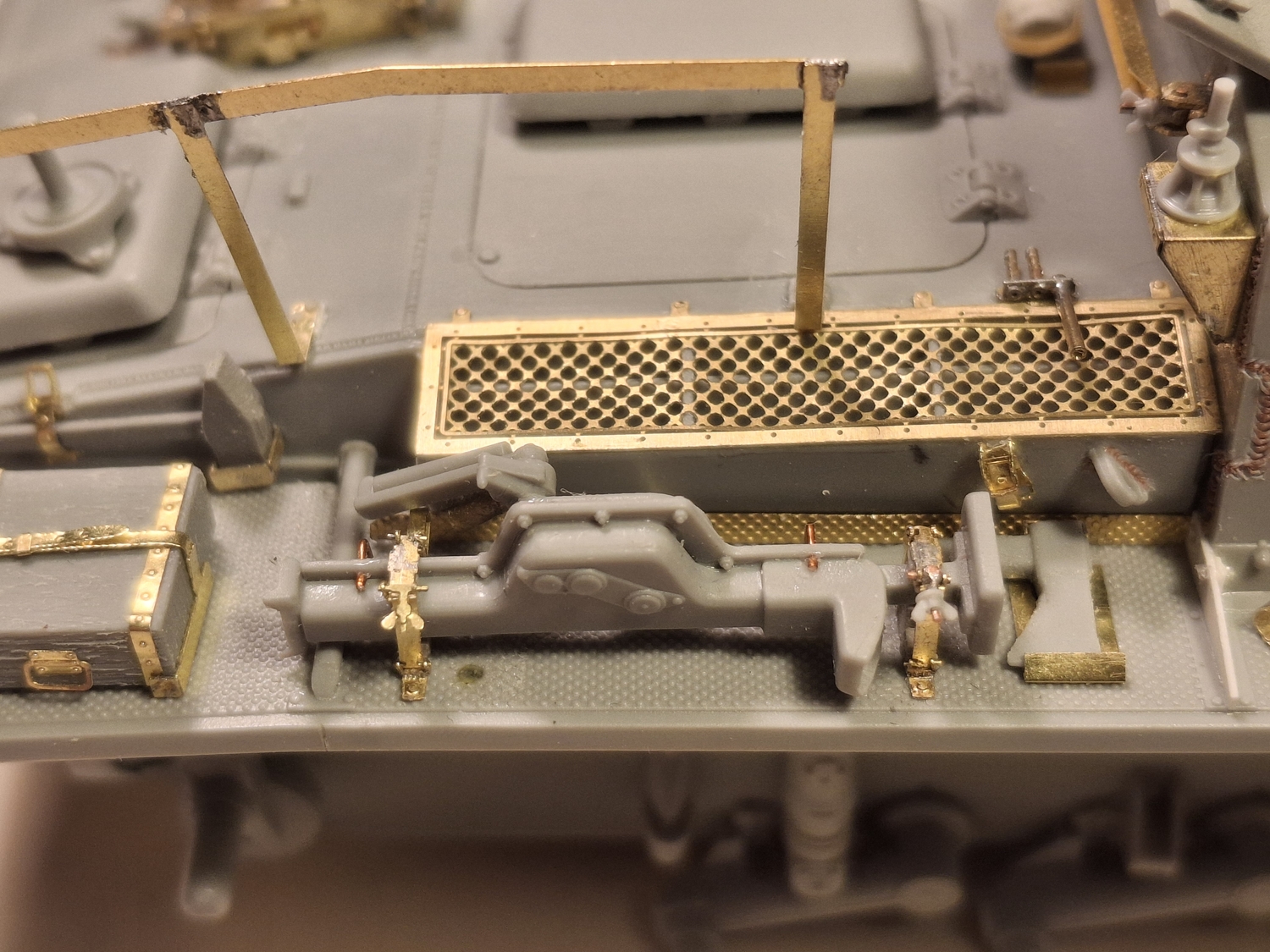

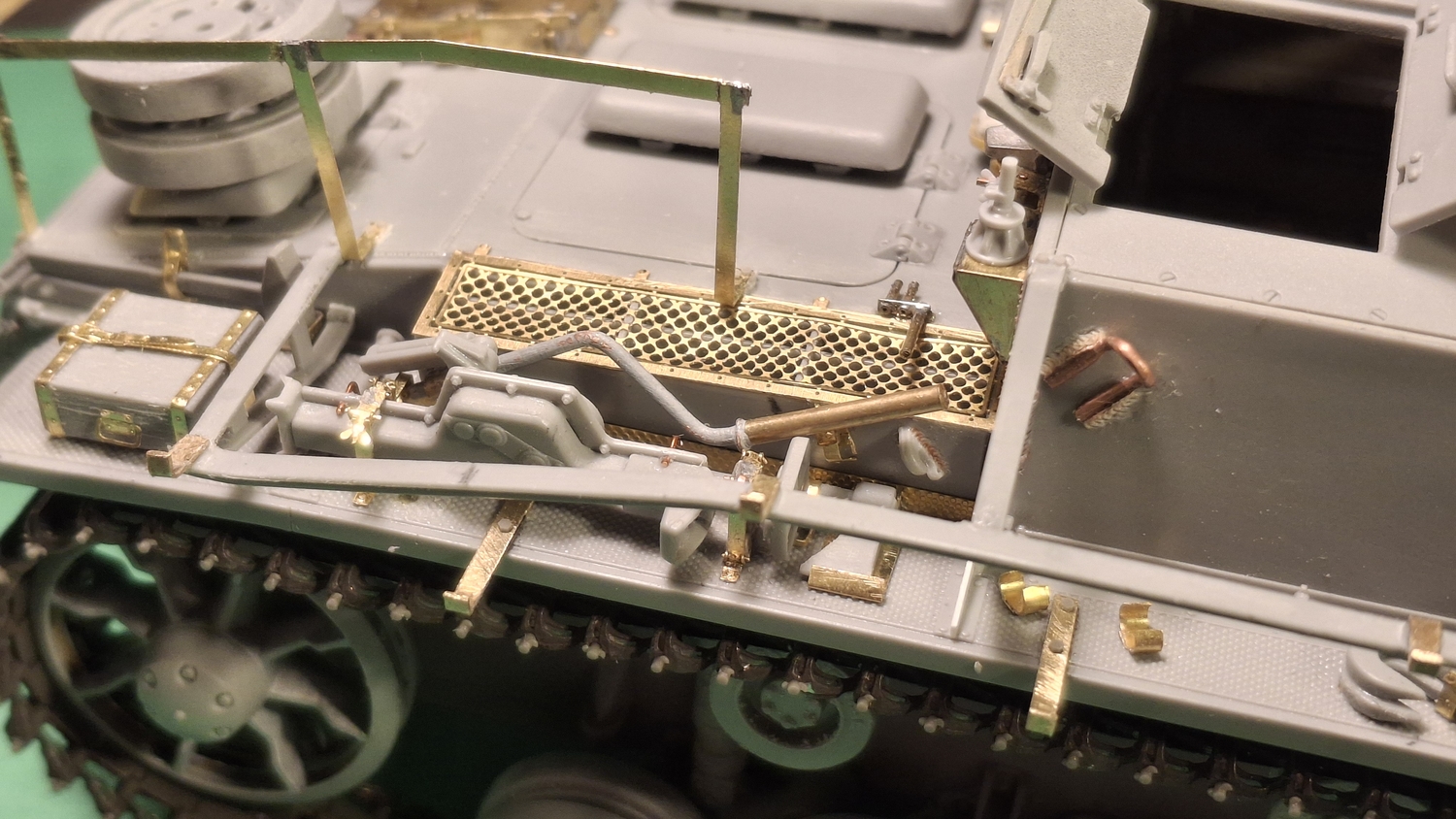

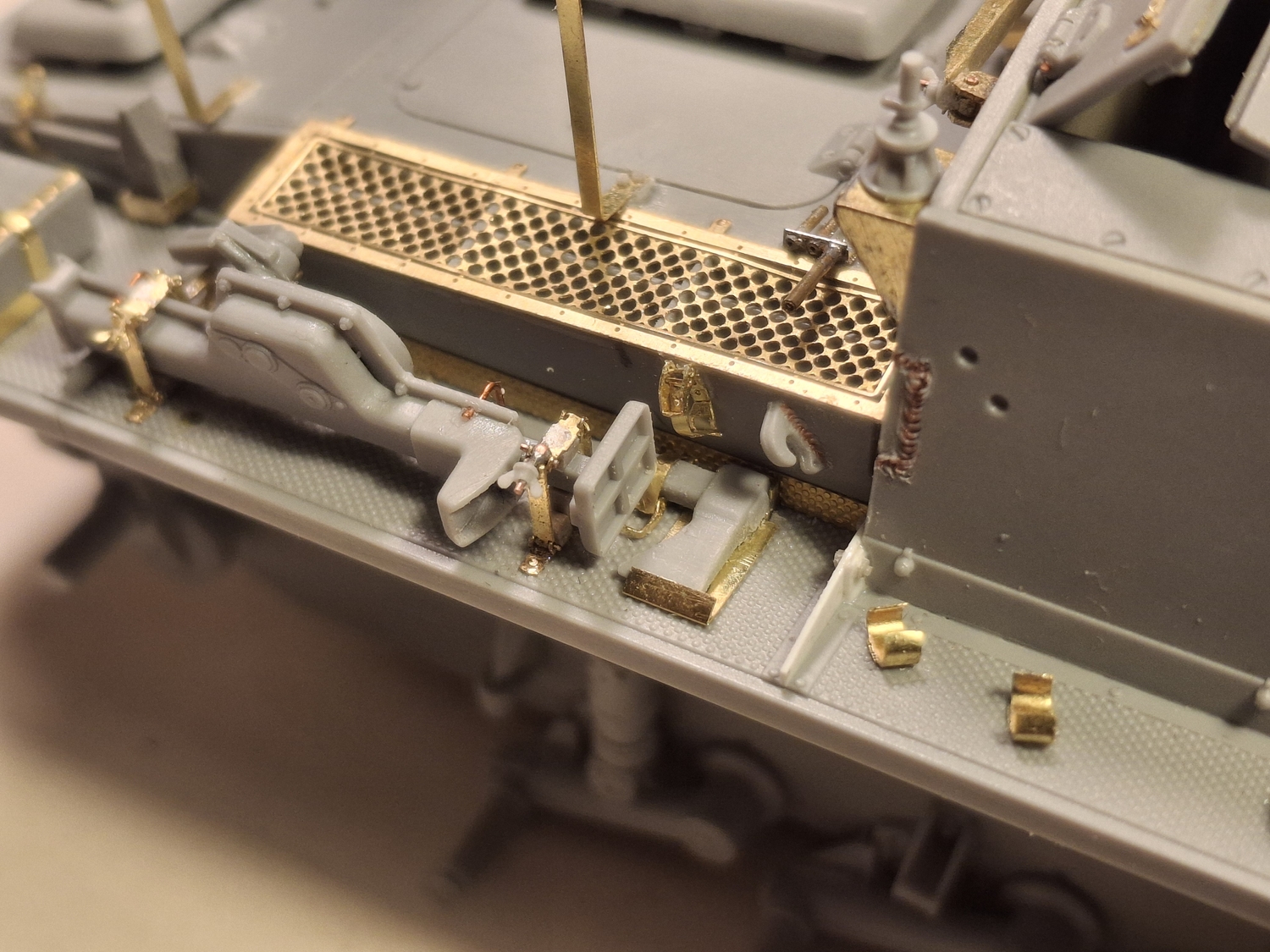

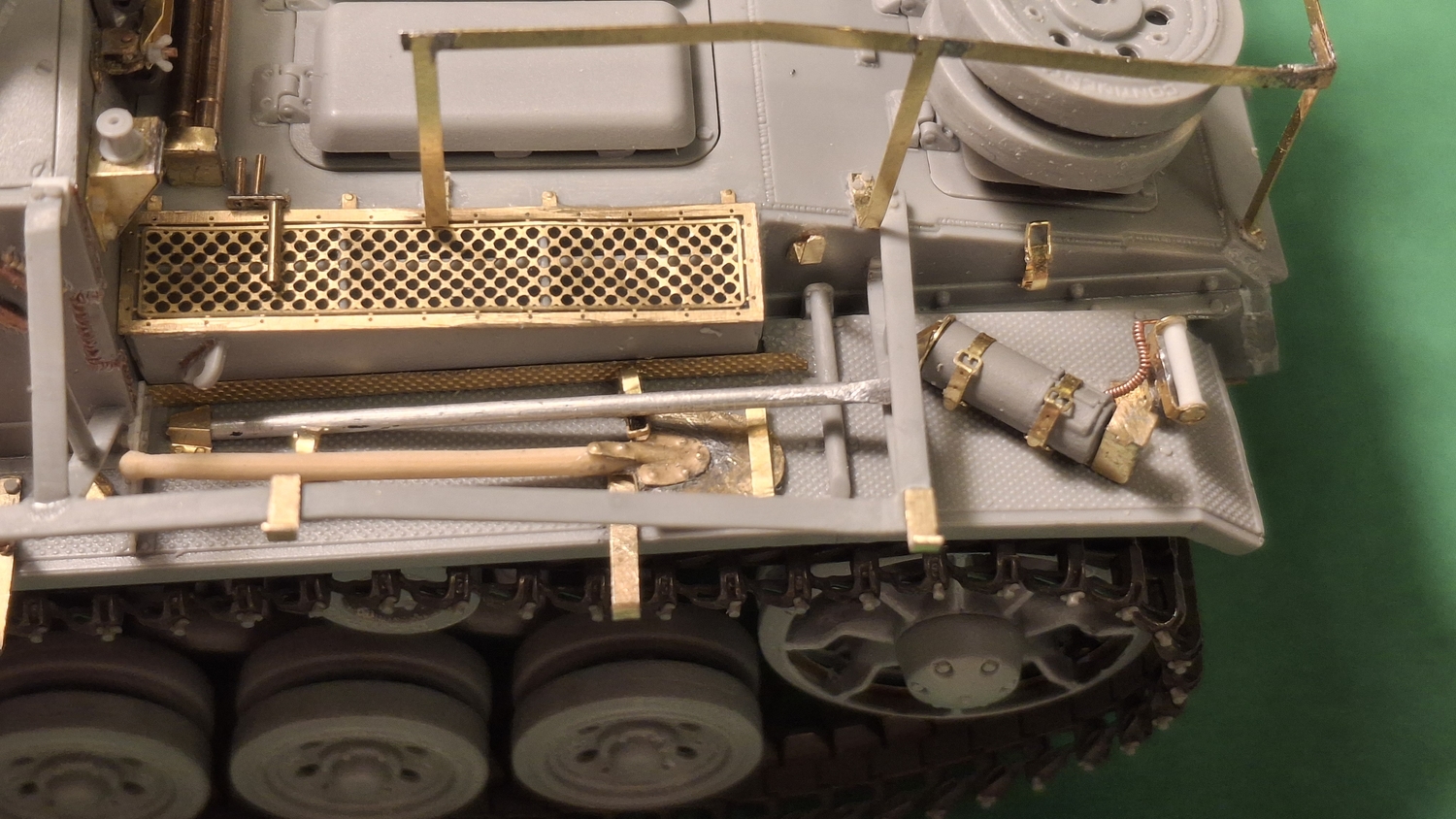

| Установил домкрат,
Крепление кувалды,
Держатель для топора и
Крепление для кривого стартера
|
| |
| |
| Stepbystep | Дата: Четверг, 20.03.2025, 23:52 | Сообщение # 32 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

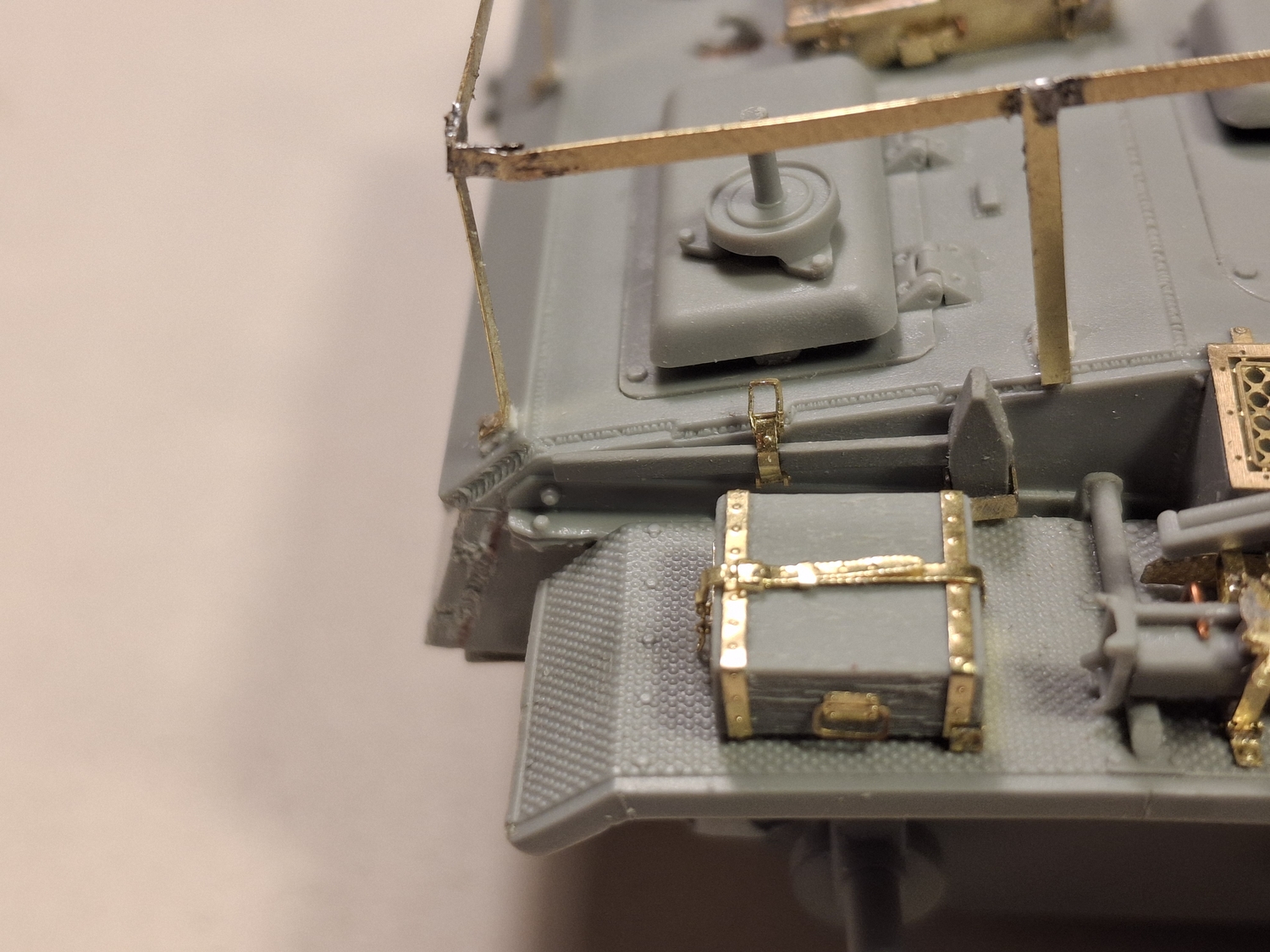

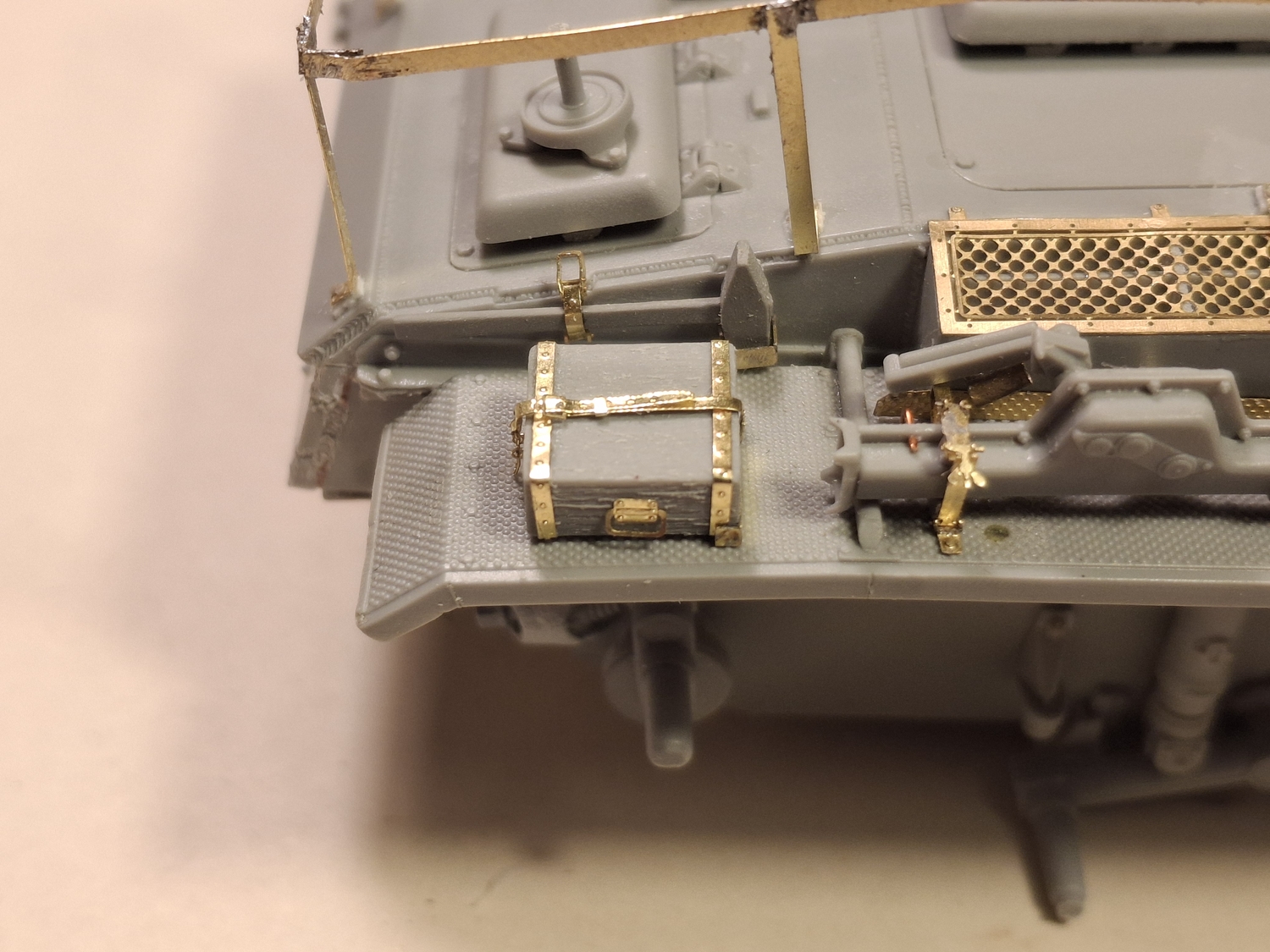

| На левом креплении домкрата один самодельный барашек ну никак не захотелустанавливаться. Пришлось поставить травленый из набора. Оставил ради сравнения.
|
| |
| |
| Stepbystep | Дата: Четверг, 20.03.2025, 23:54 | Сообщение # 33 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

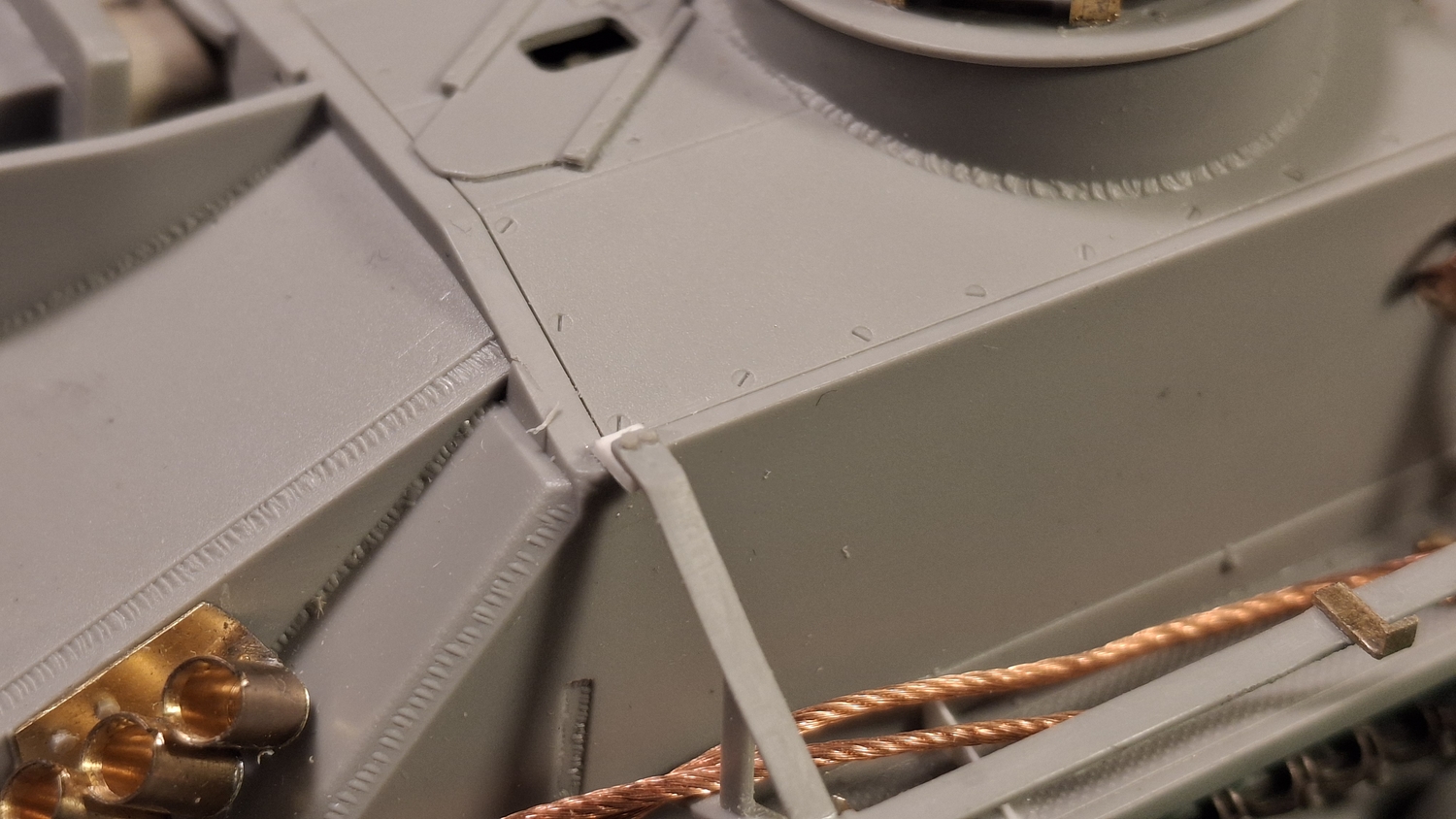

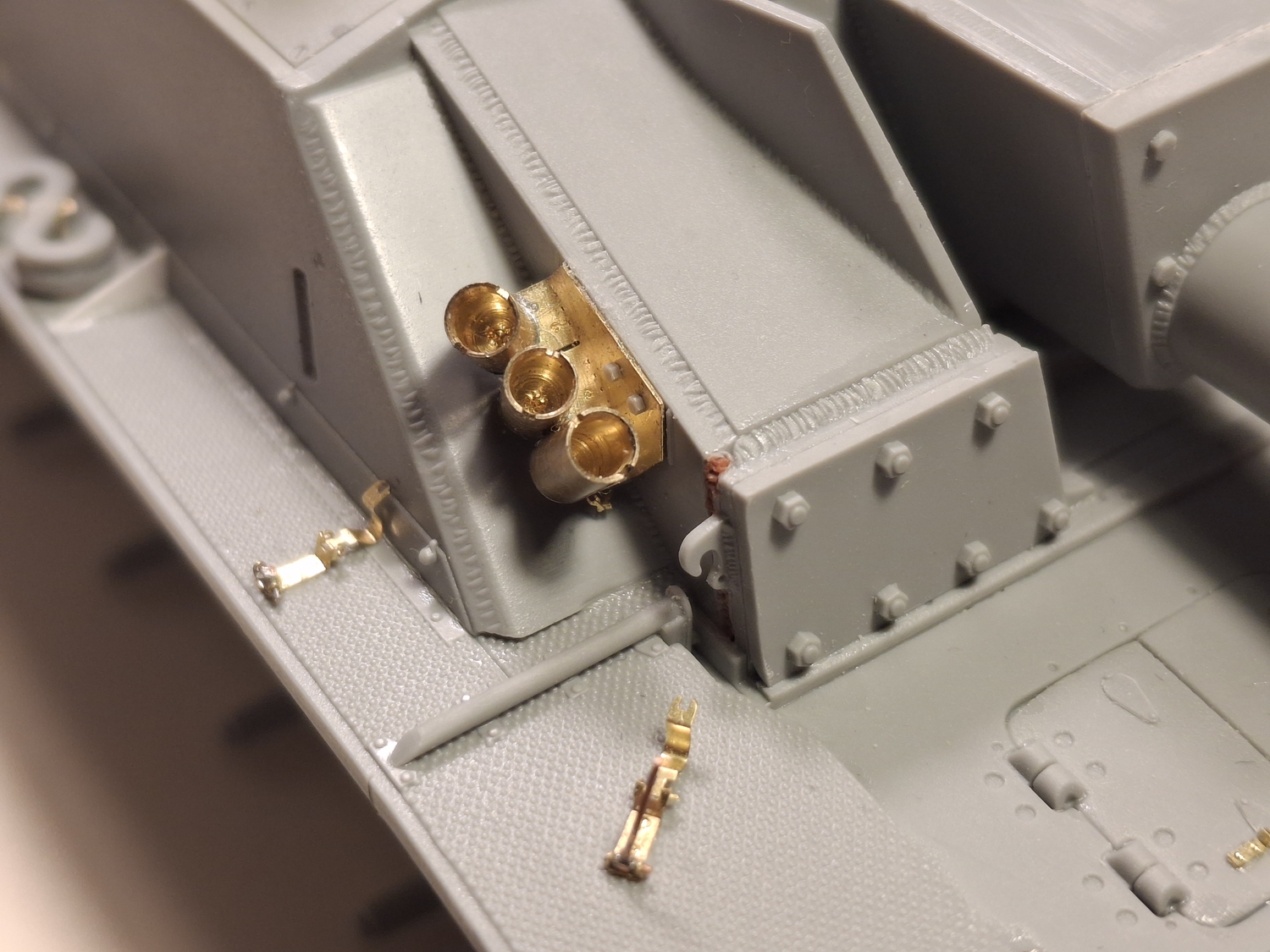

| Доработал получше шов на рубке
Сообщение отредактировал Stepbystep - Четверг, 20.03.2025, 23:55 |
| |
| |
| Stepbystep | Дата: Четверг, 20.03.2025, 23:56 | Сообщение # 34 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

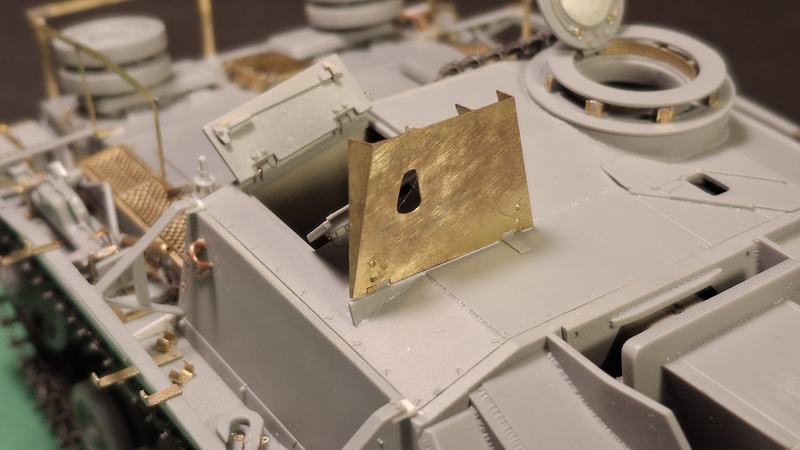

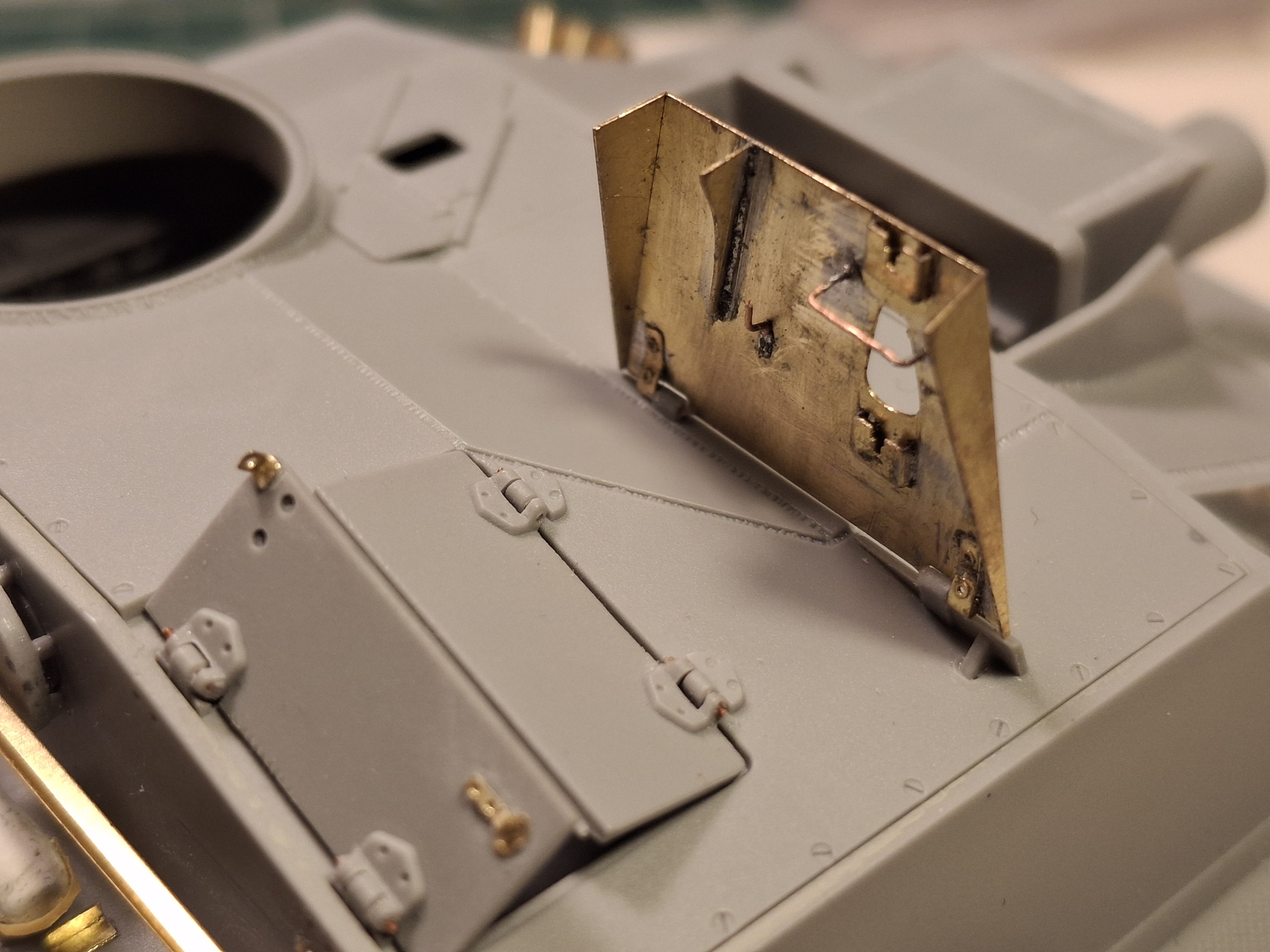

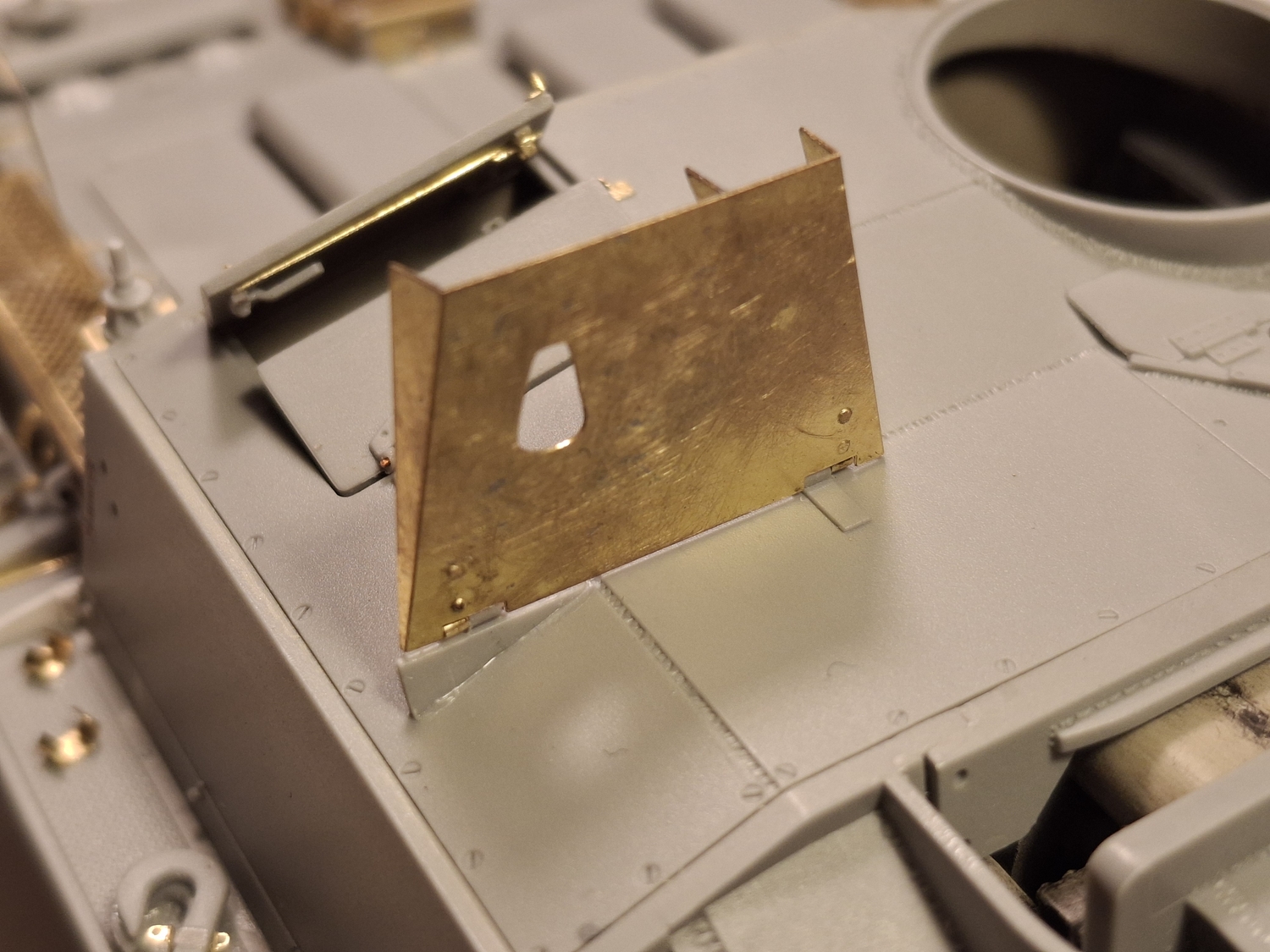

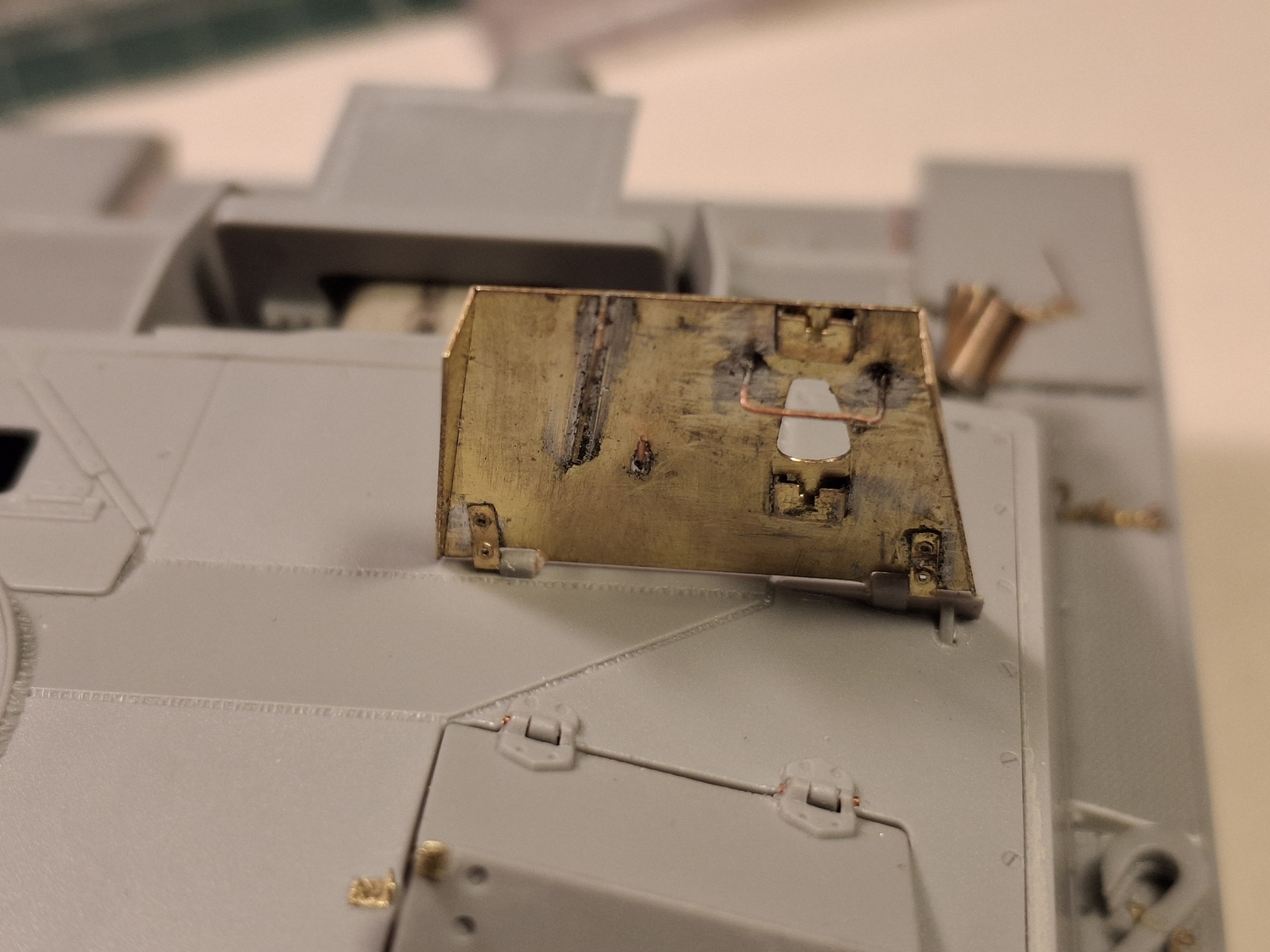

| Установил щит пулеметный
|
| |
| |
| Stepbystep | Дата: Четверг, 20.03.2025, 23:59 | Сообщение # 35 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

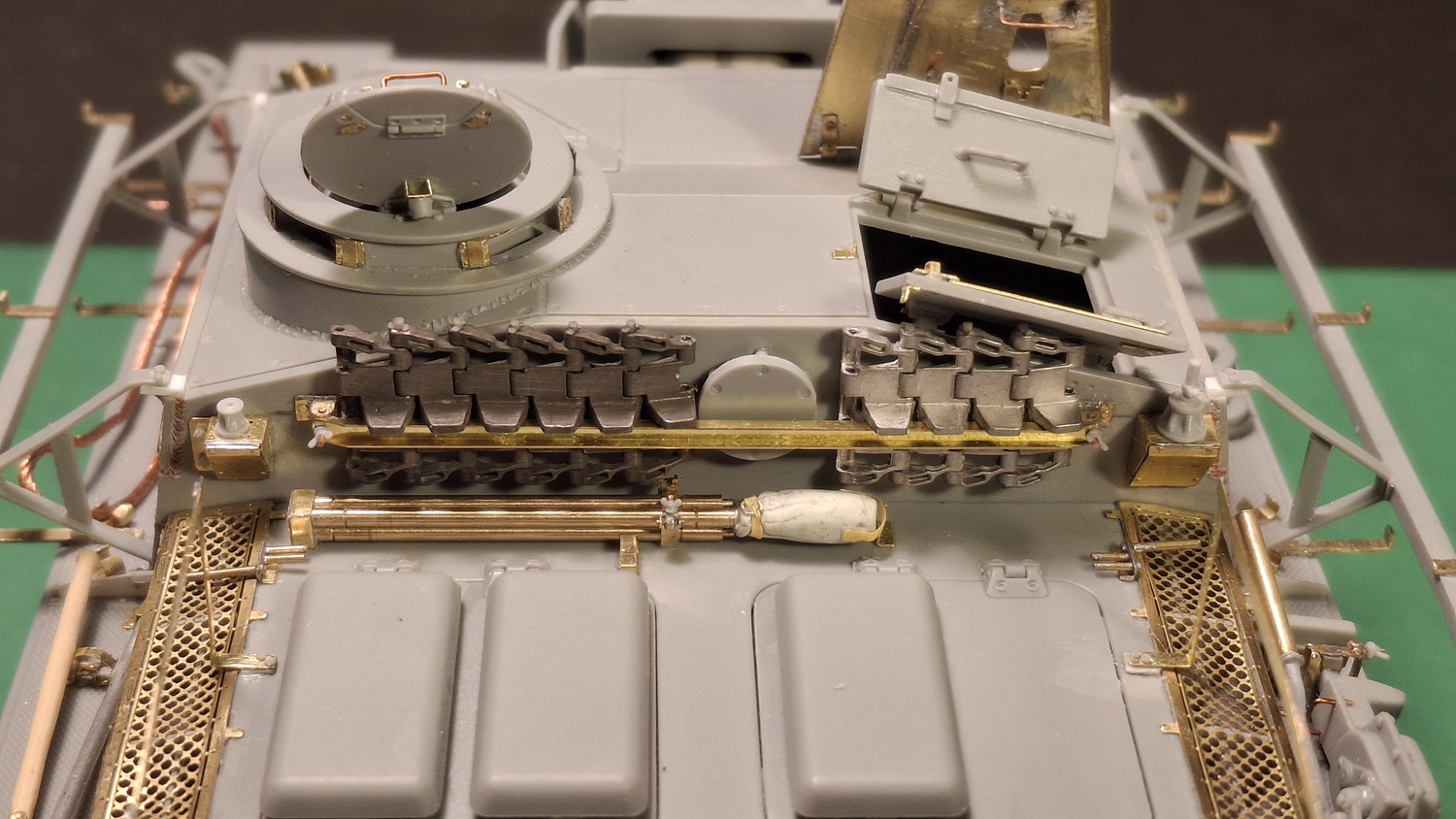

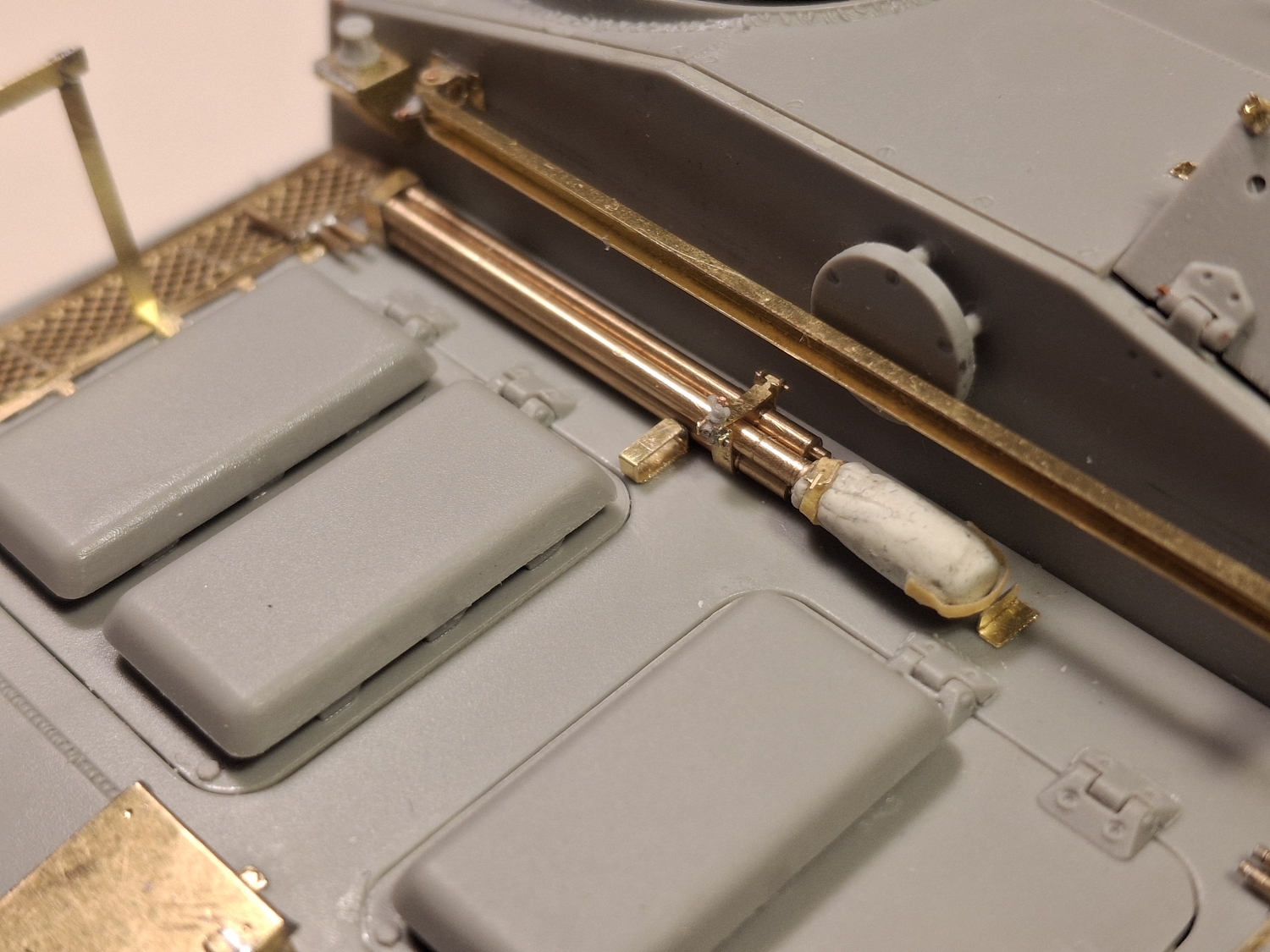

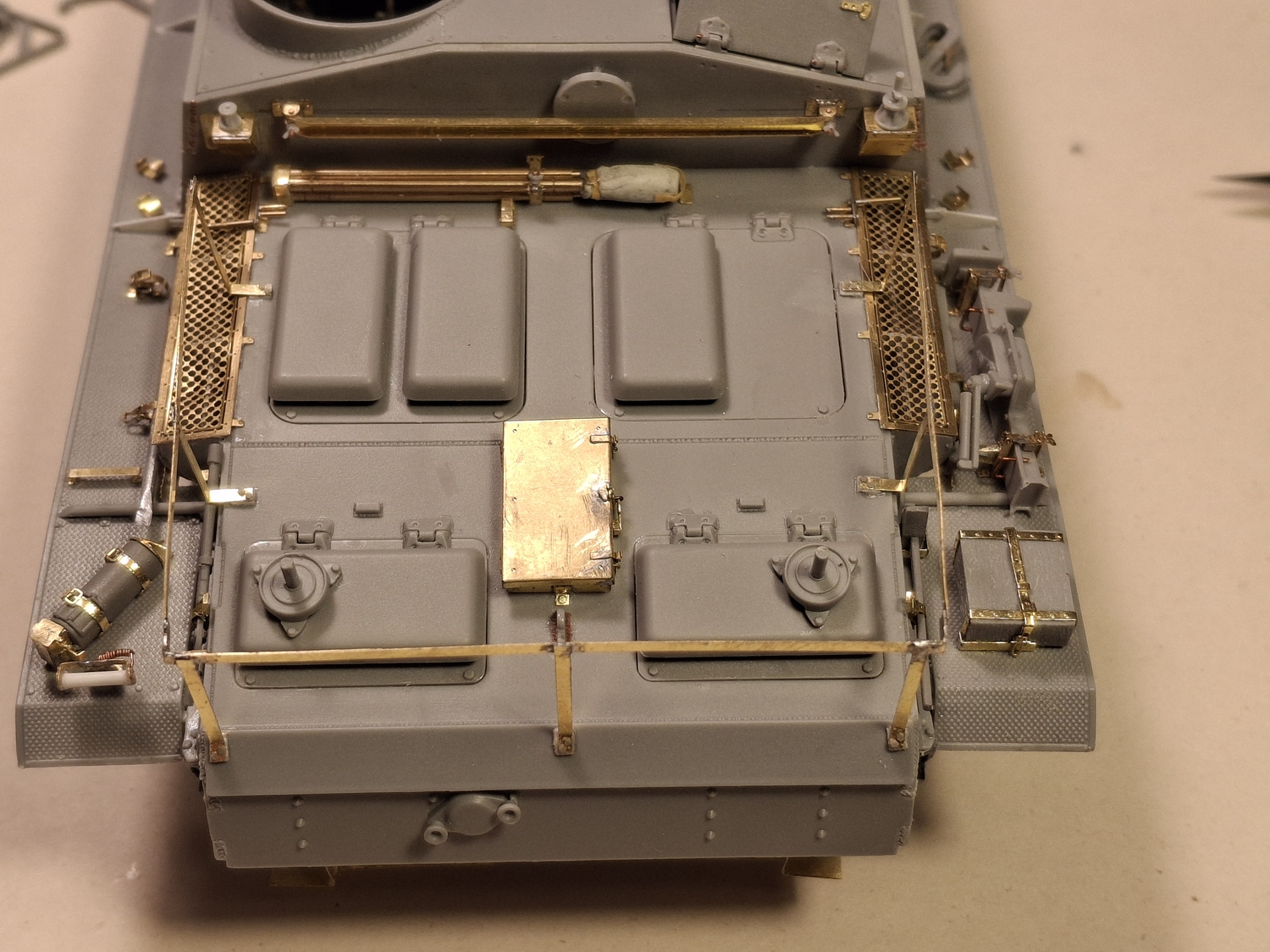

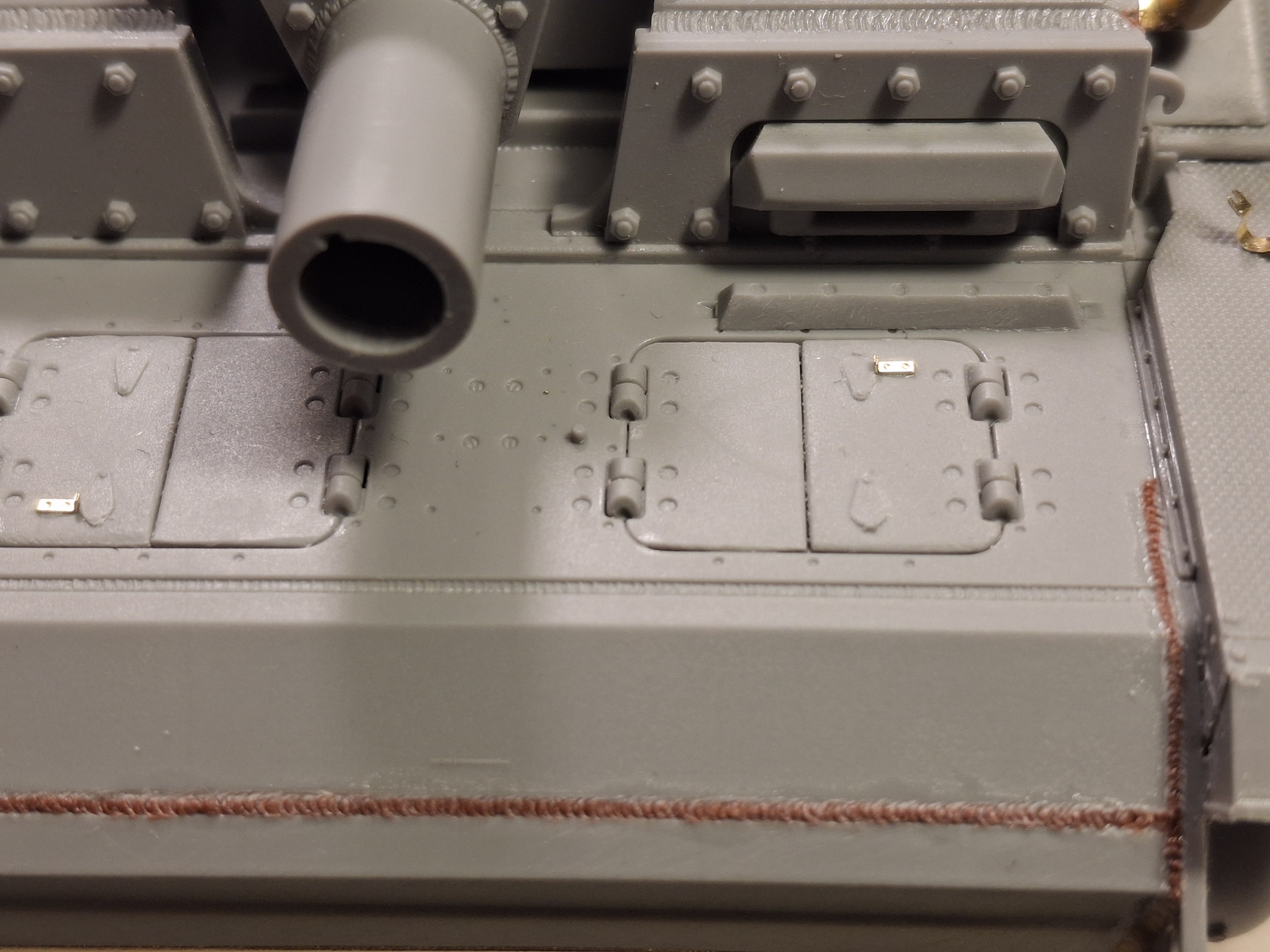

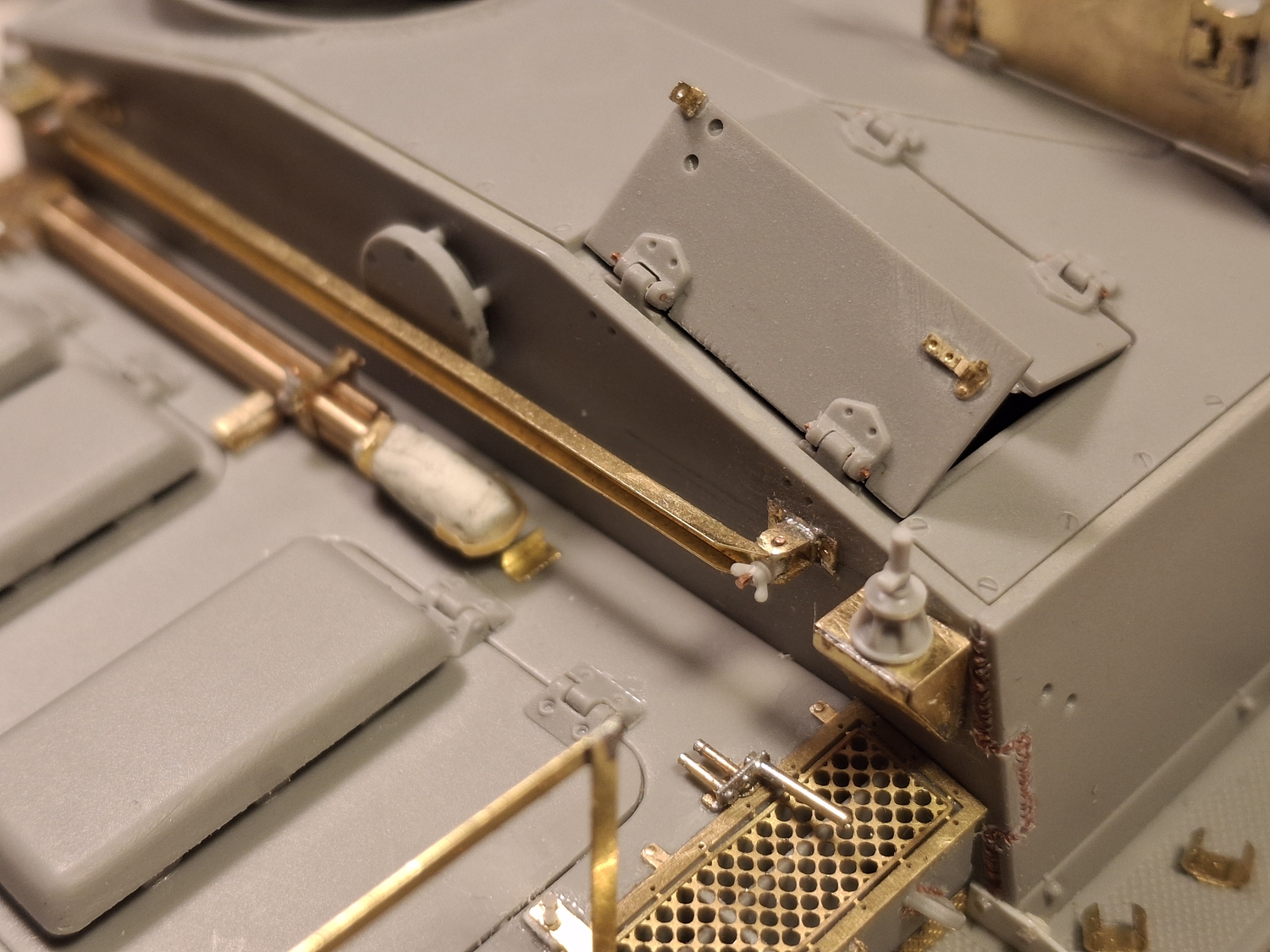

| На люках доступа к трансмиссии флажочки на замках менять не стал.
По форме они правильные, а в наборе травленые не такой формы. Поэтому простовыделил их получше (поцарапал ножичком по периметру) и установил фиксаторы - ограничители.
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:01 | Сообщение # 36 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

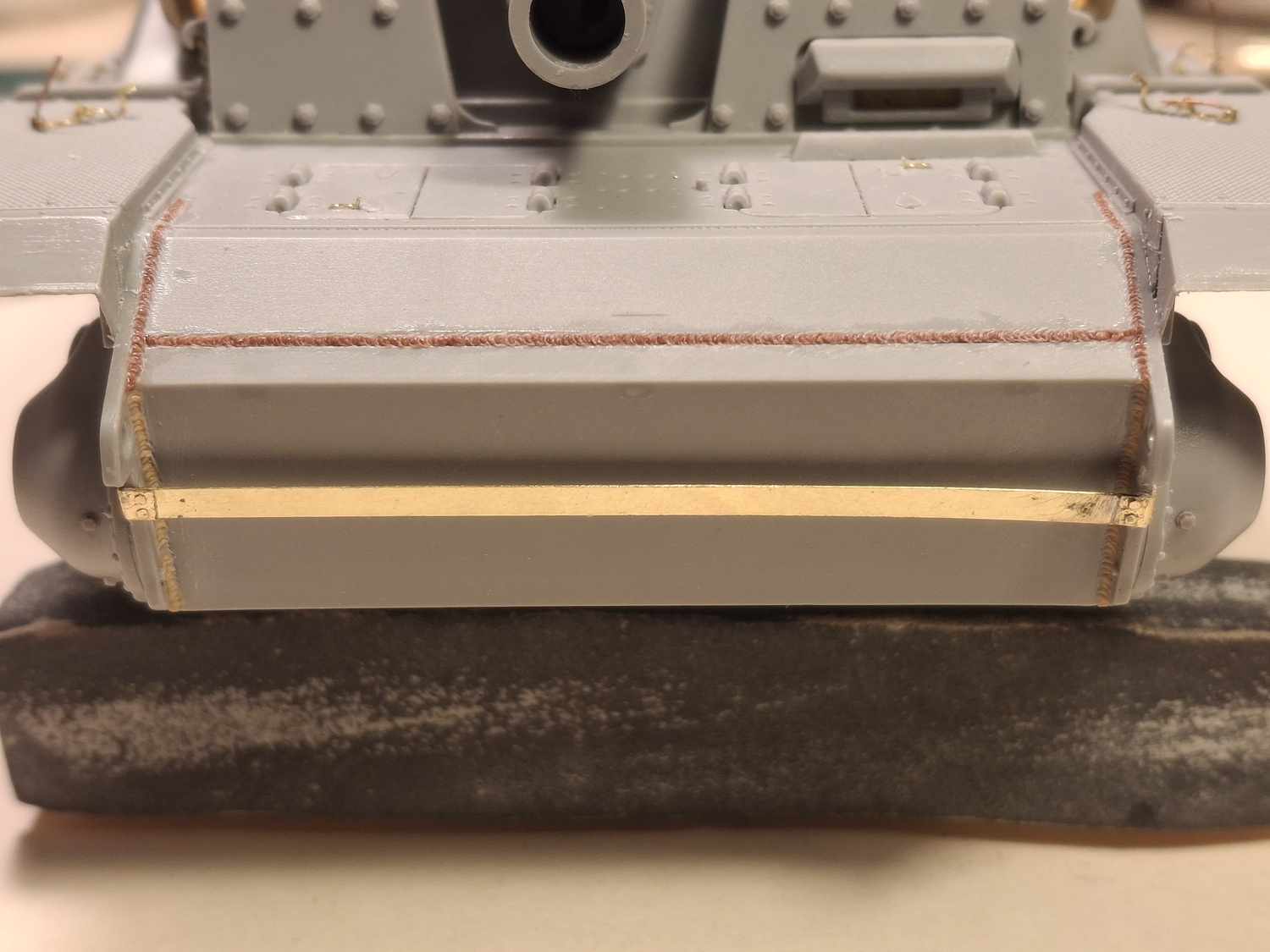

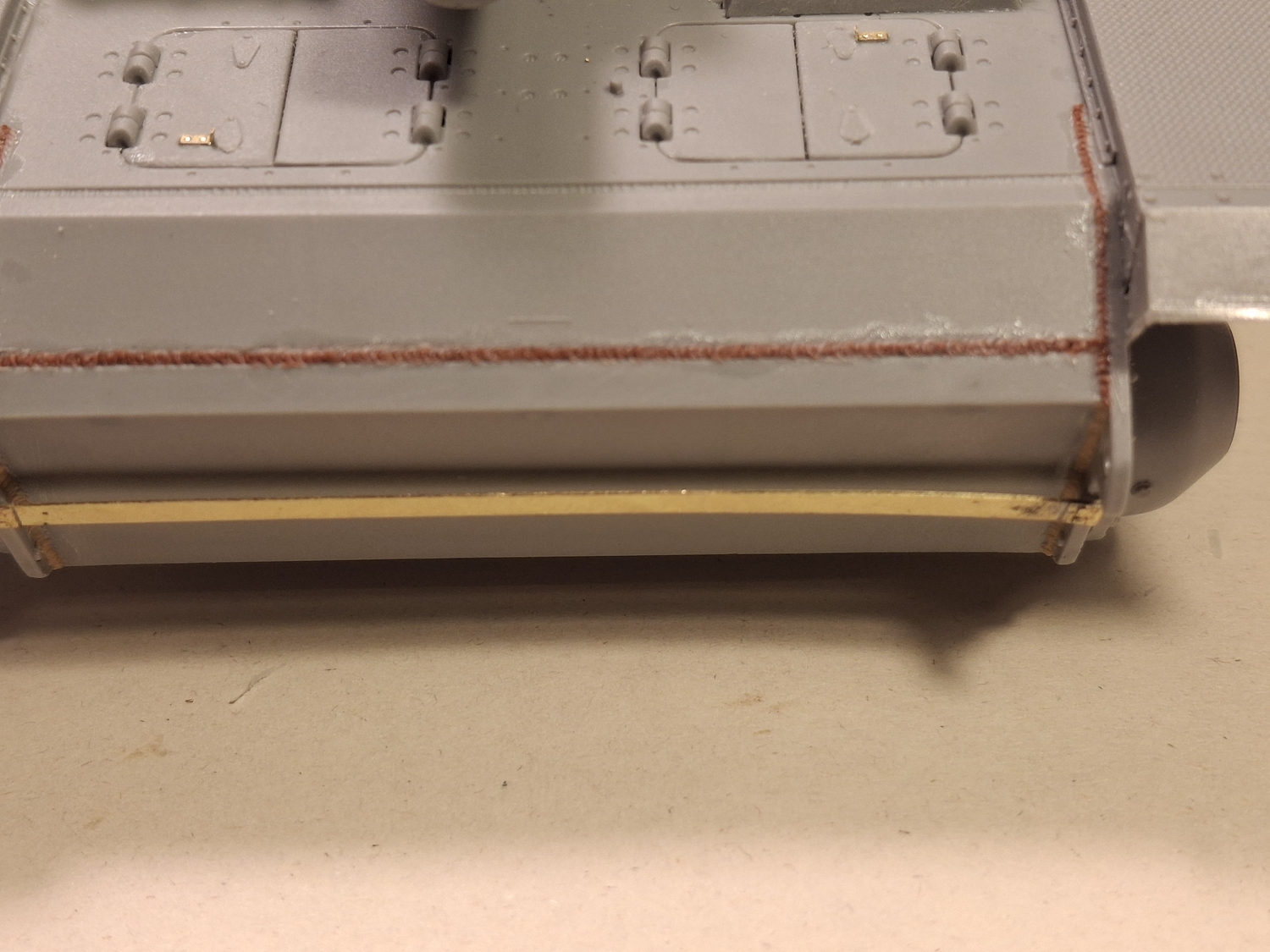

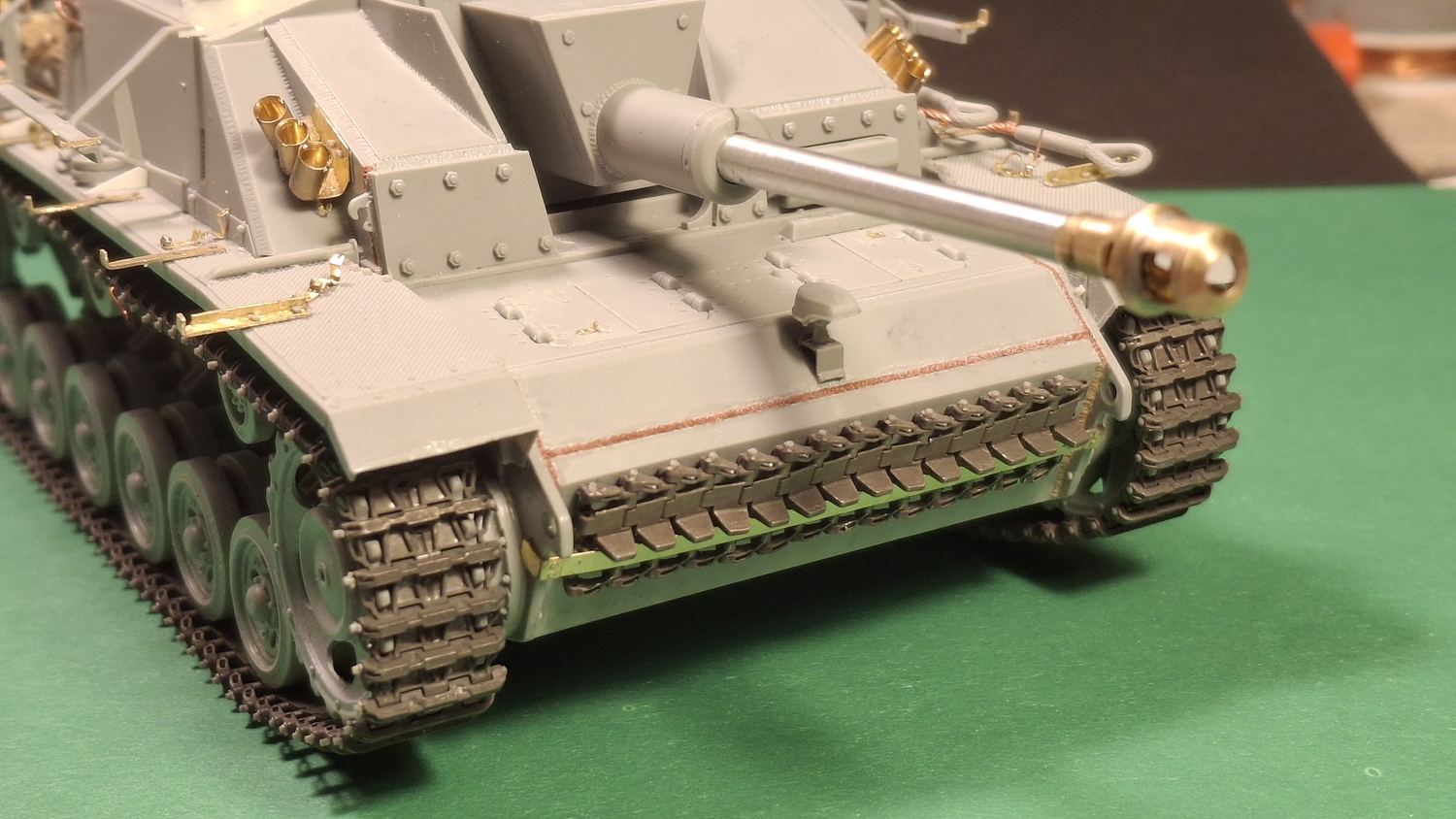

| Сделал швы на передних плитах и установил полоску – держатель запасных траков.
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:01 | Сообщение # 37 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

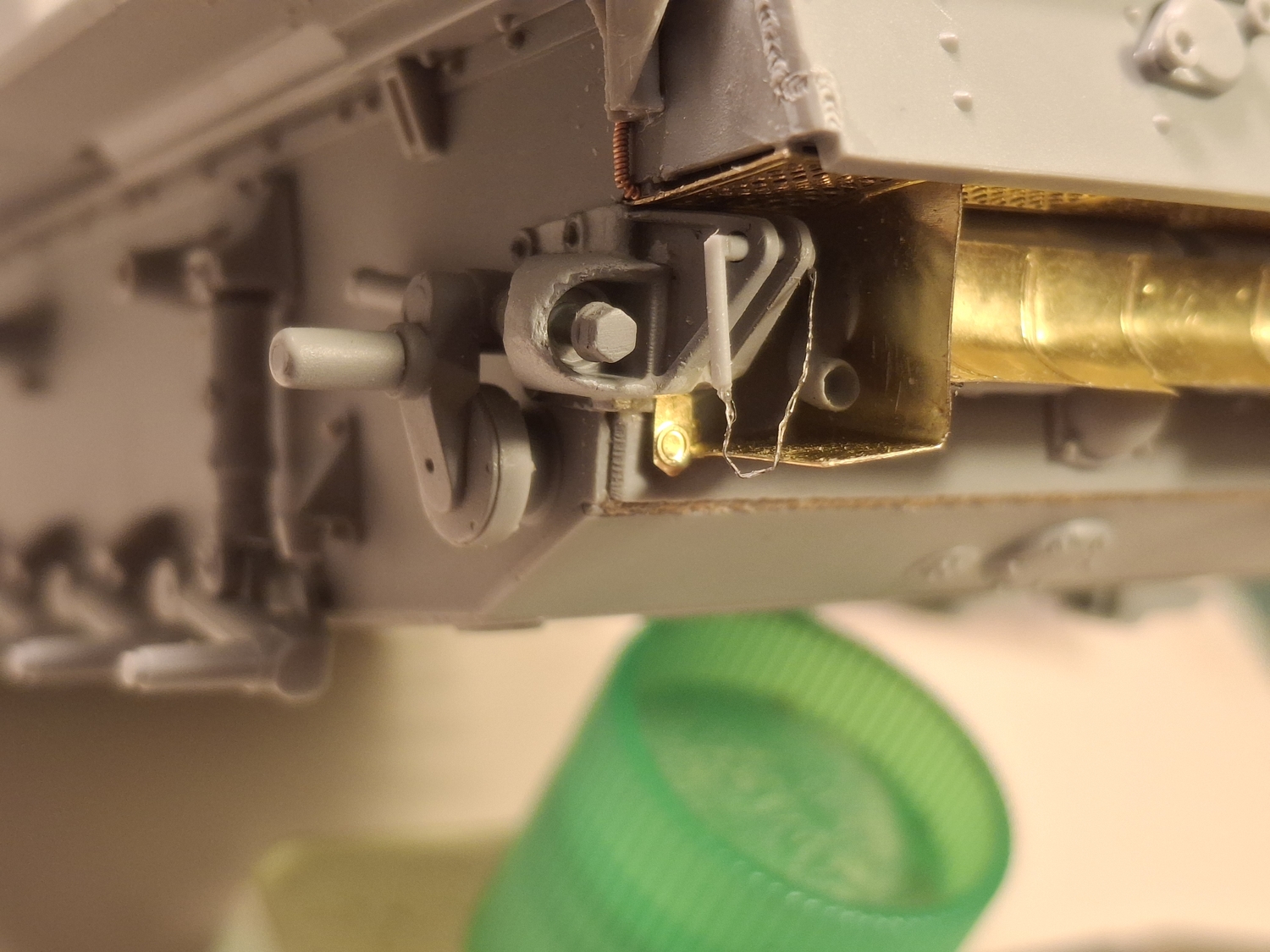

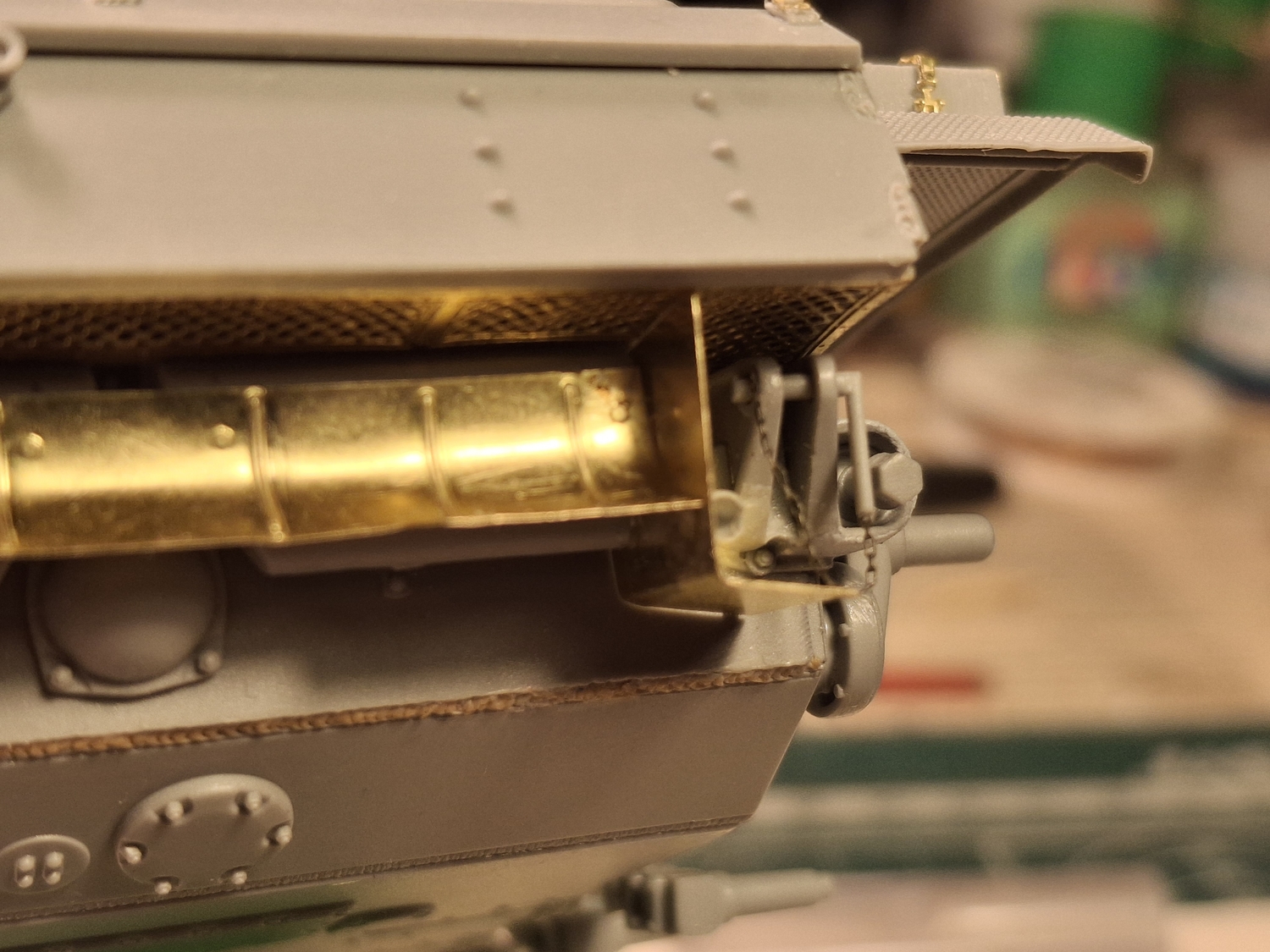

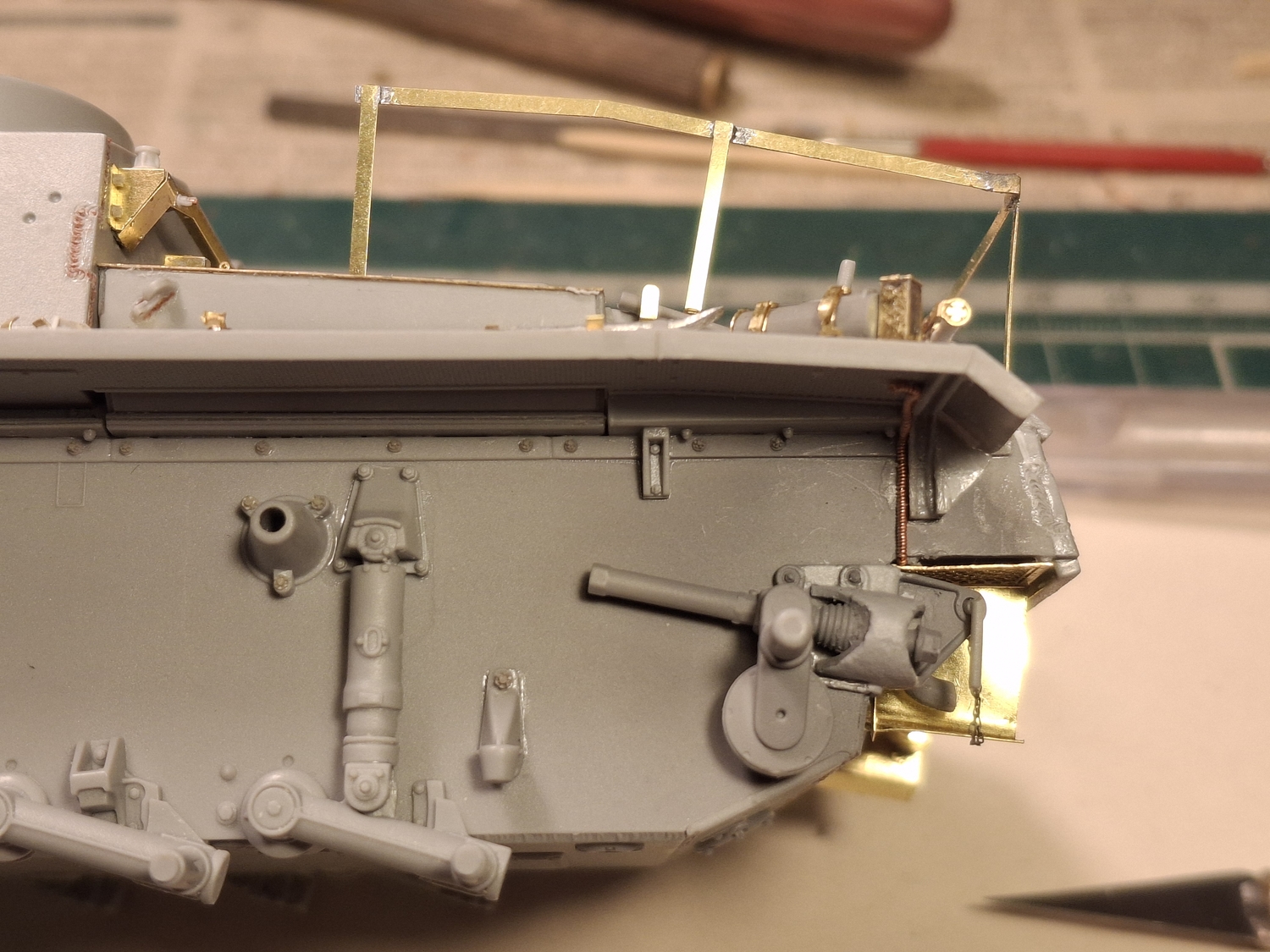

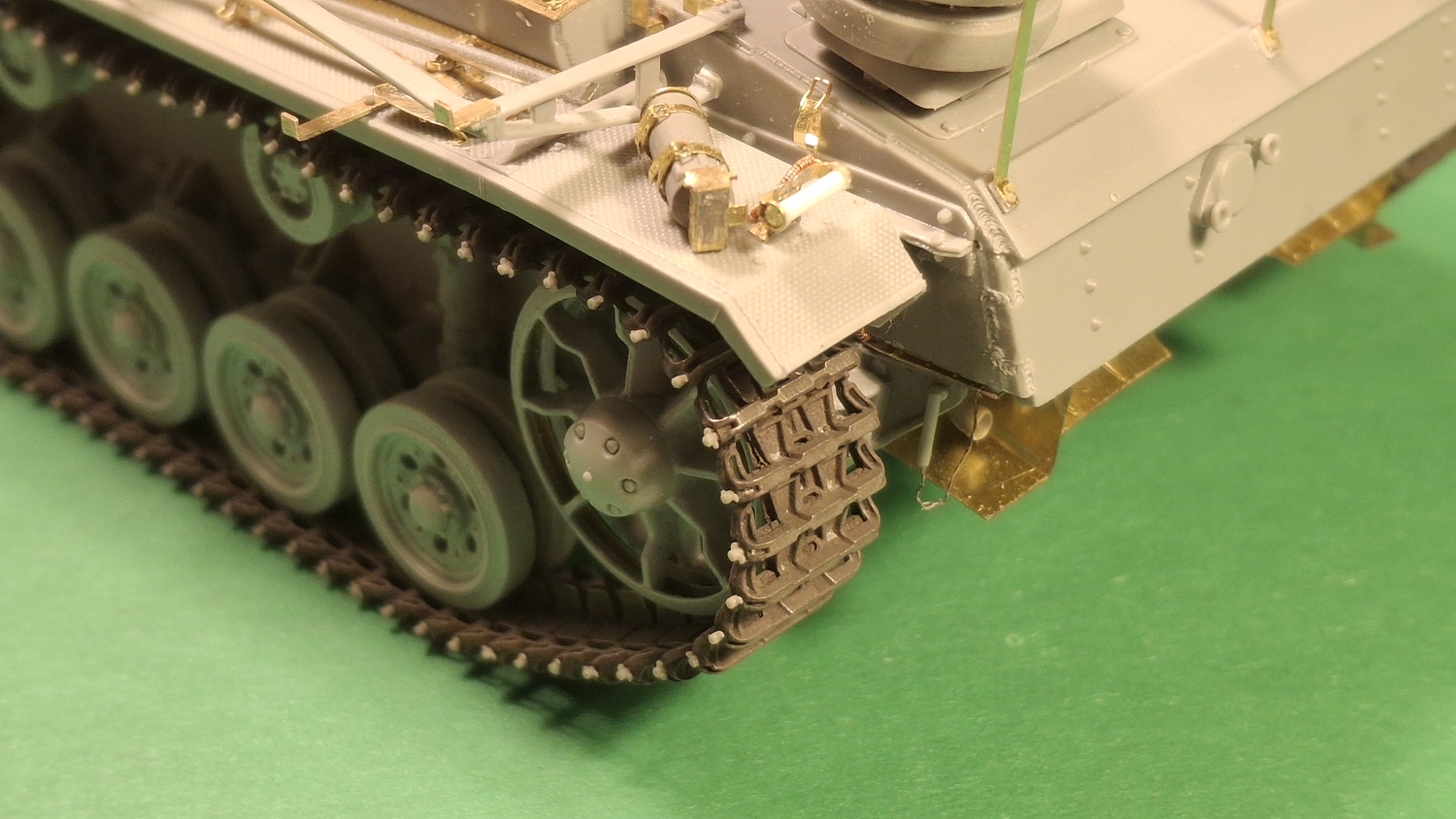

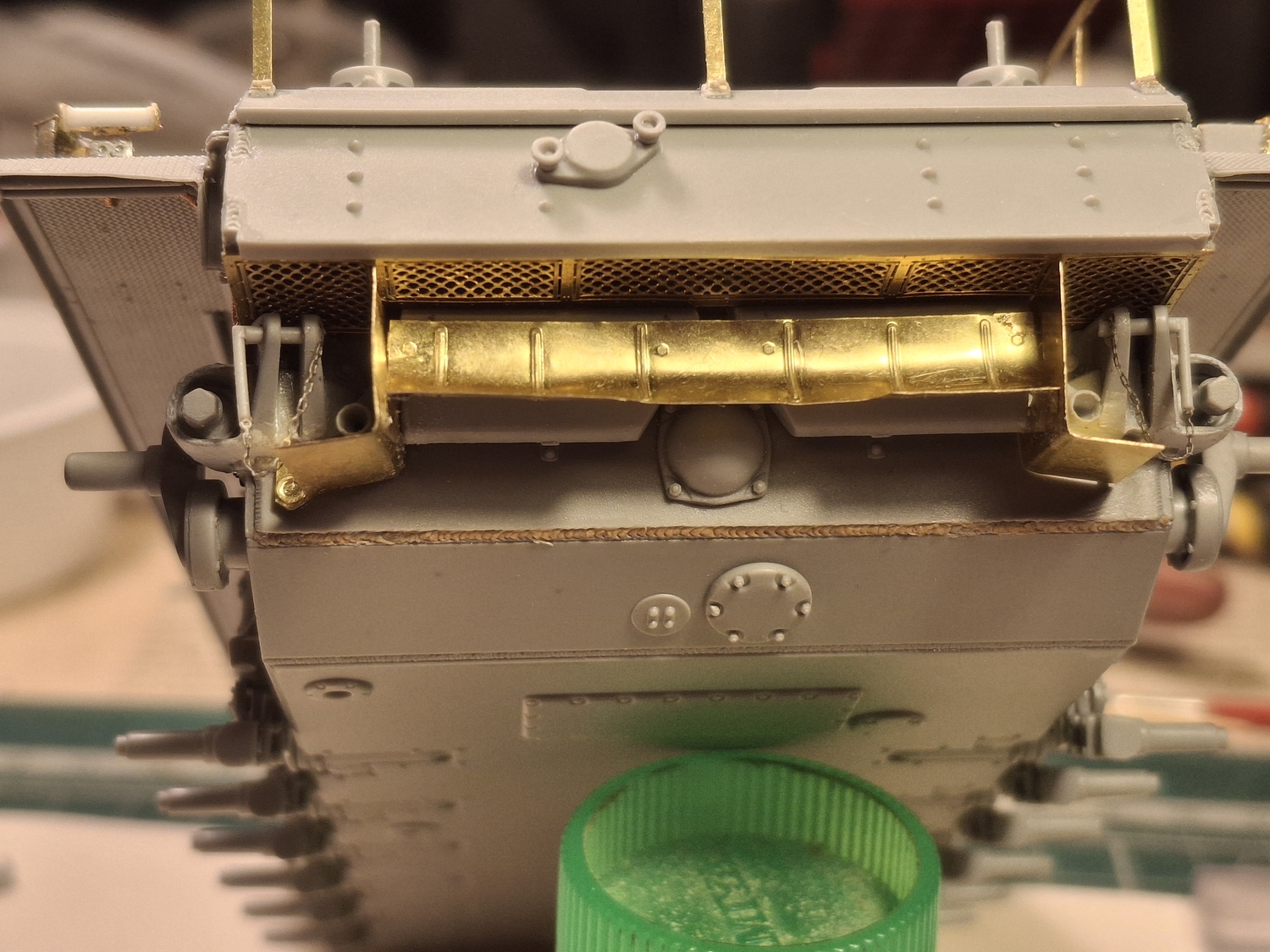

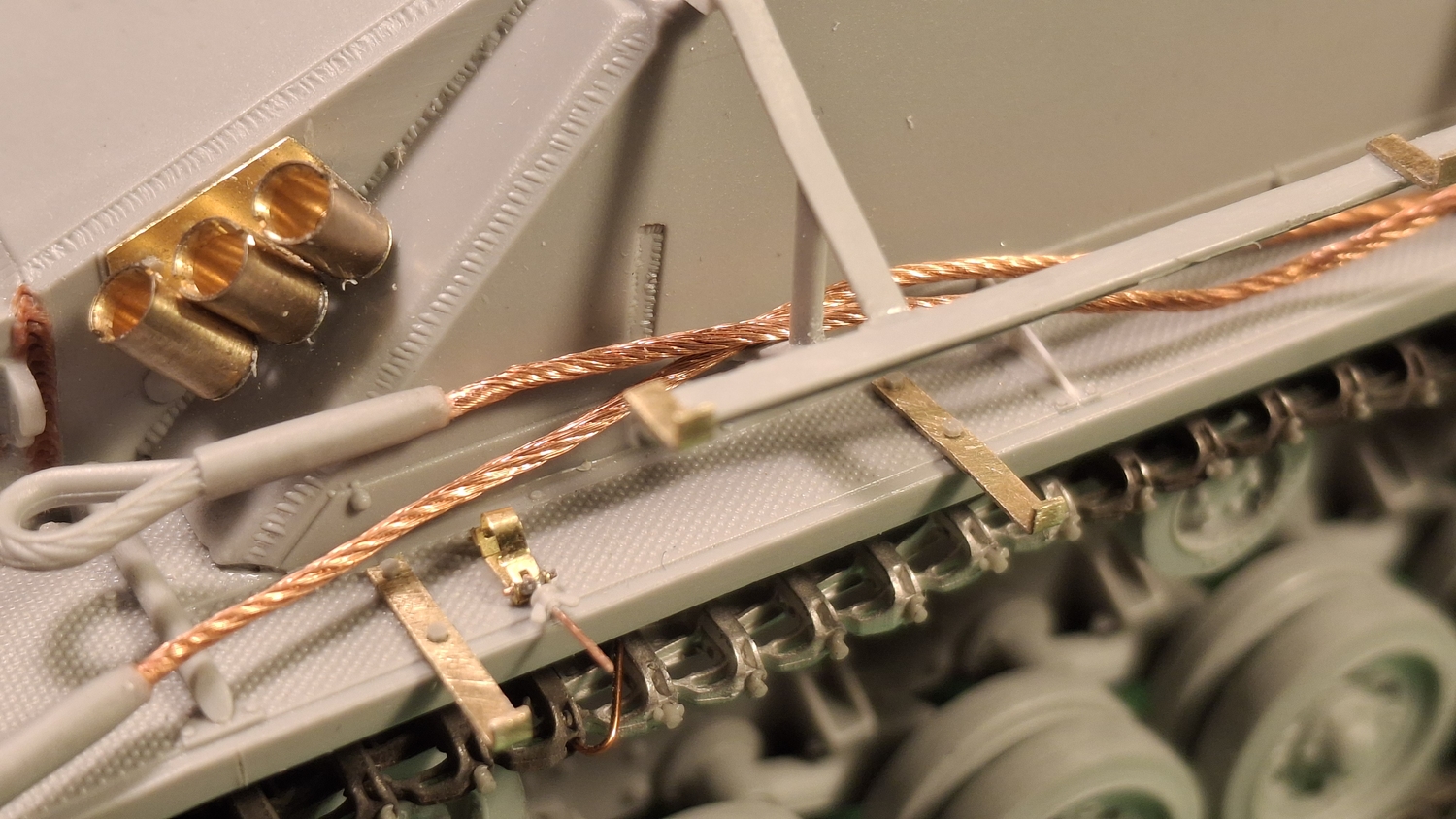

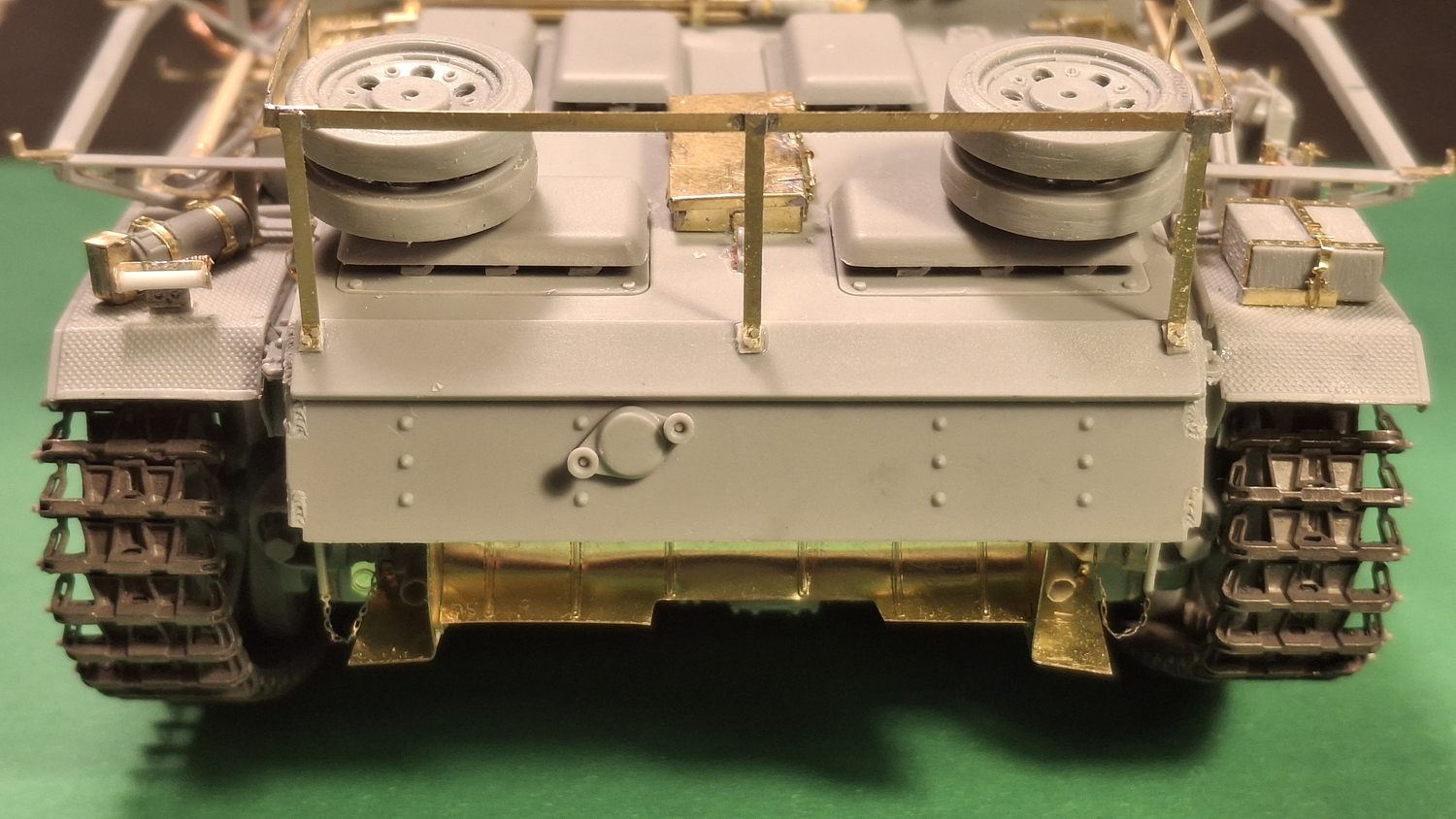

| Провел провод от заднего фонаря
На этом фото видно, что некоторые метизы на уголках , на опорах поддерживающих катков и на отбойниках я заменил на корончатые гайки.
Так же нужно было зашпаклевать бронировку натяжителя гусеницы.
Сообщение отредактировал Stepbystep - Пятница, 21.03.2025, 00:03 |
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:05 | Сообщение # 38 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

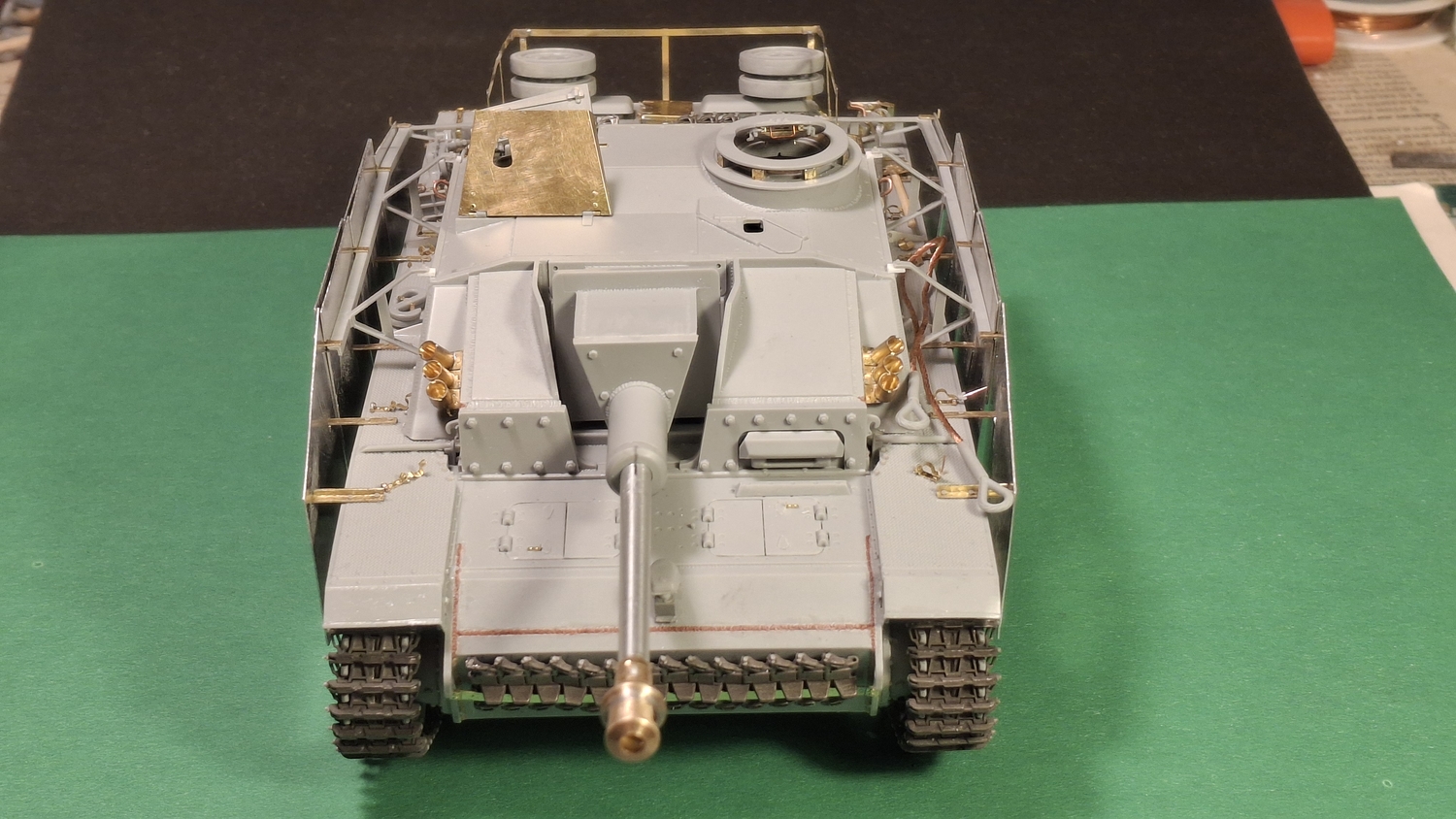

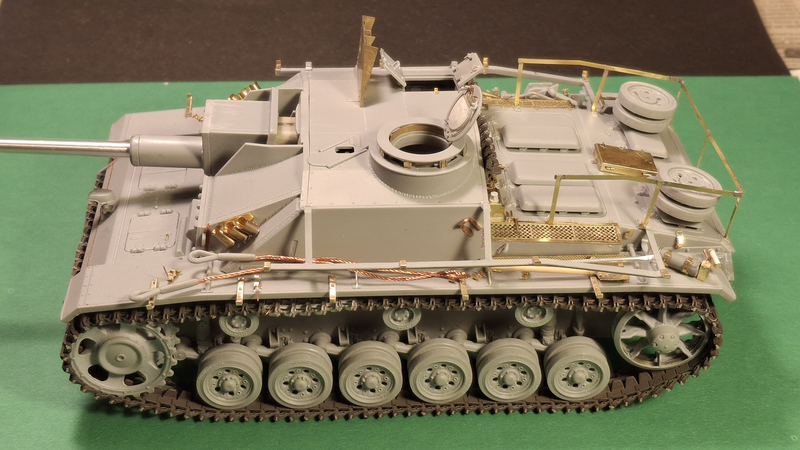

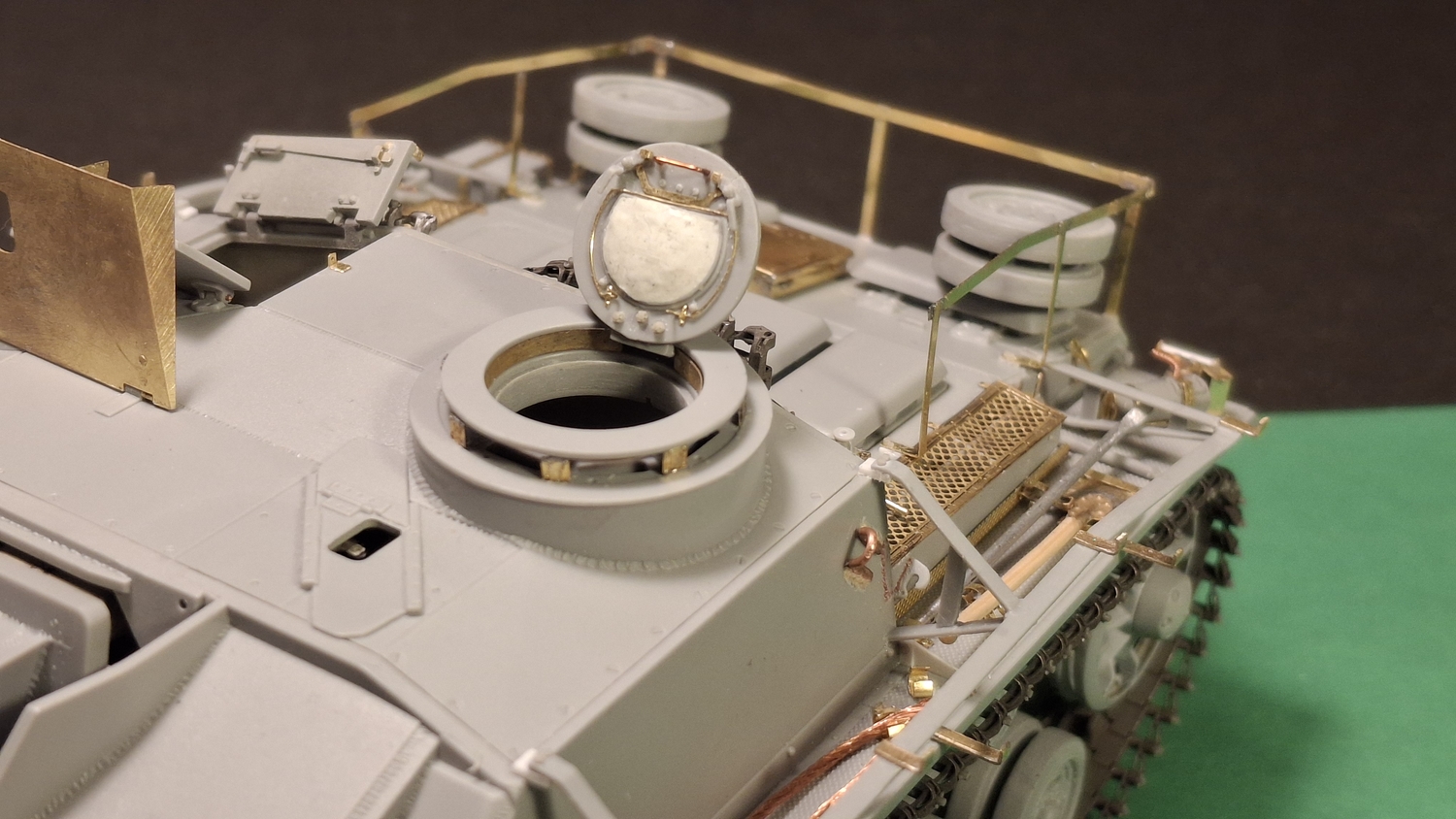

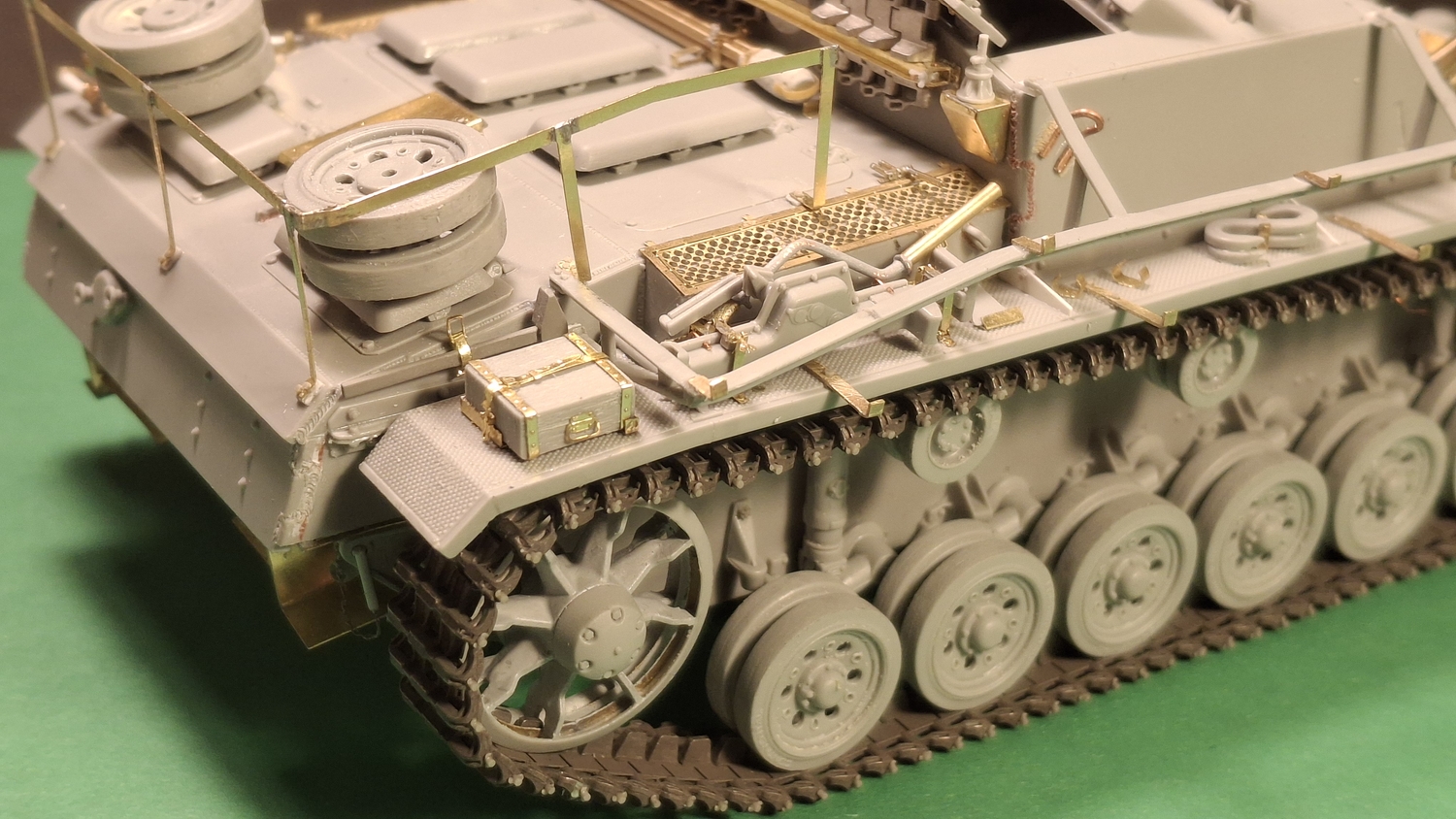

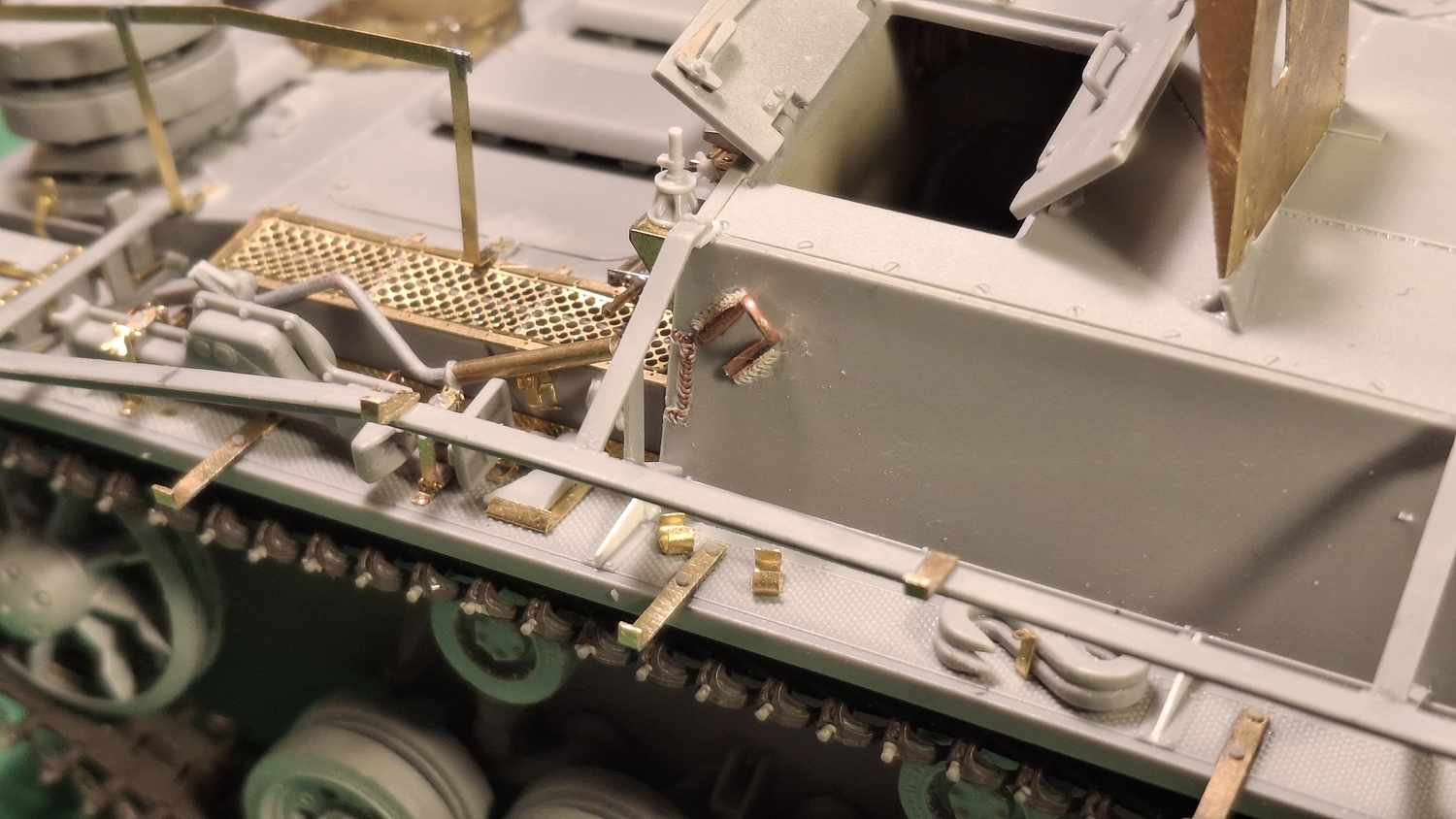

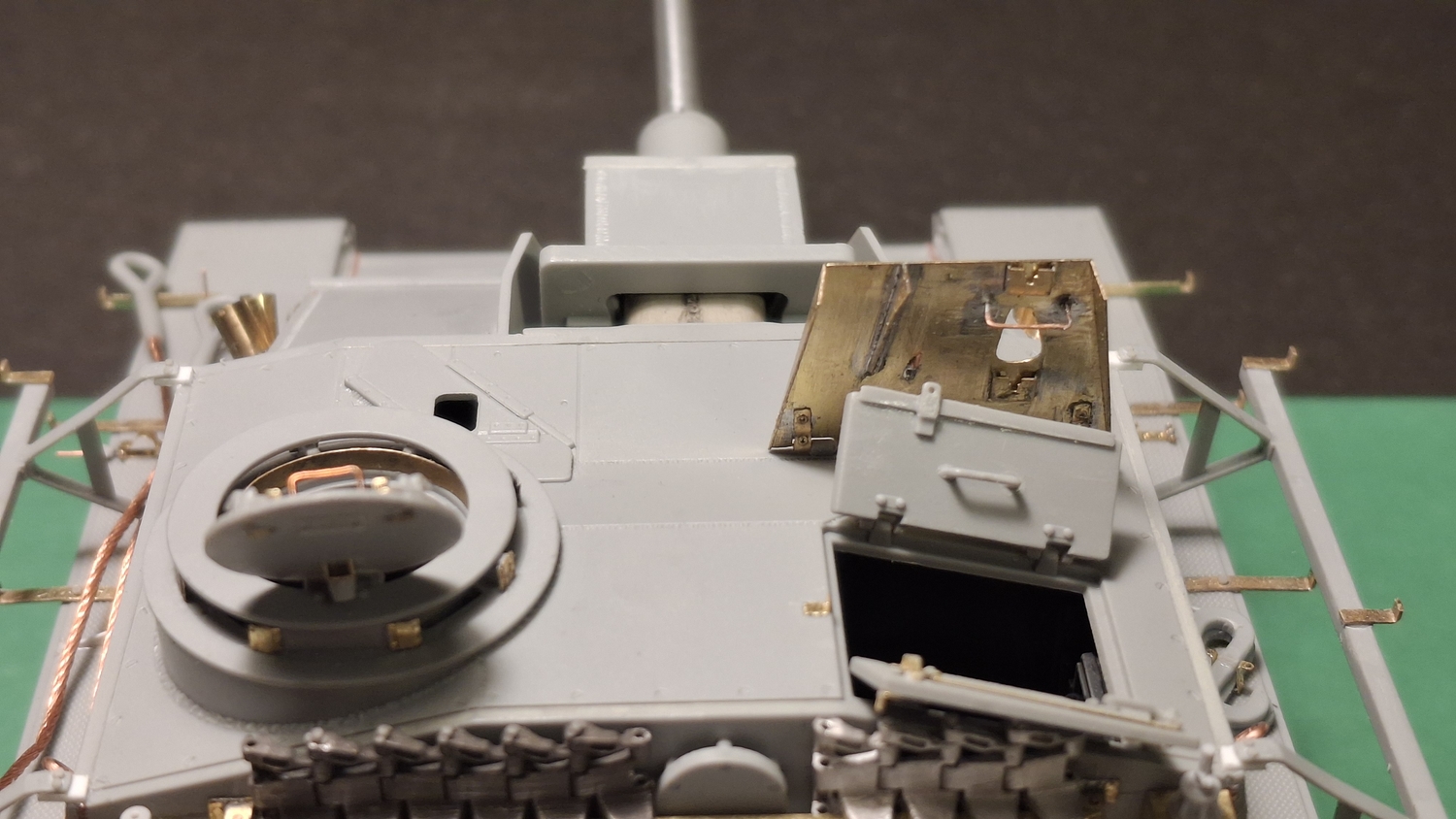

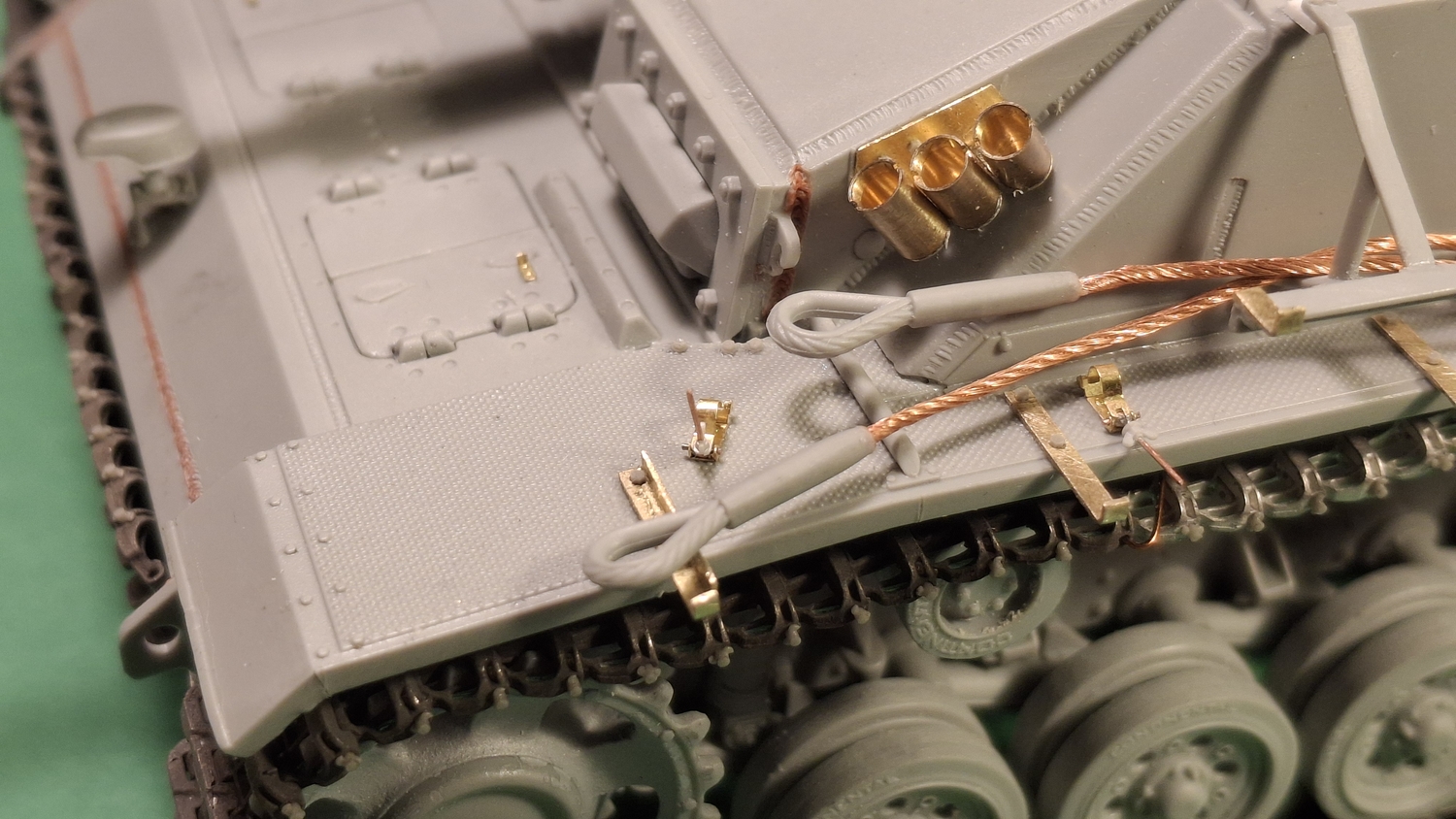

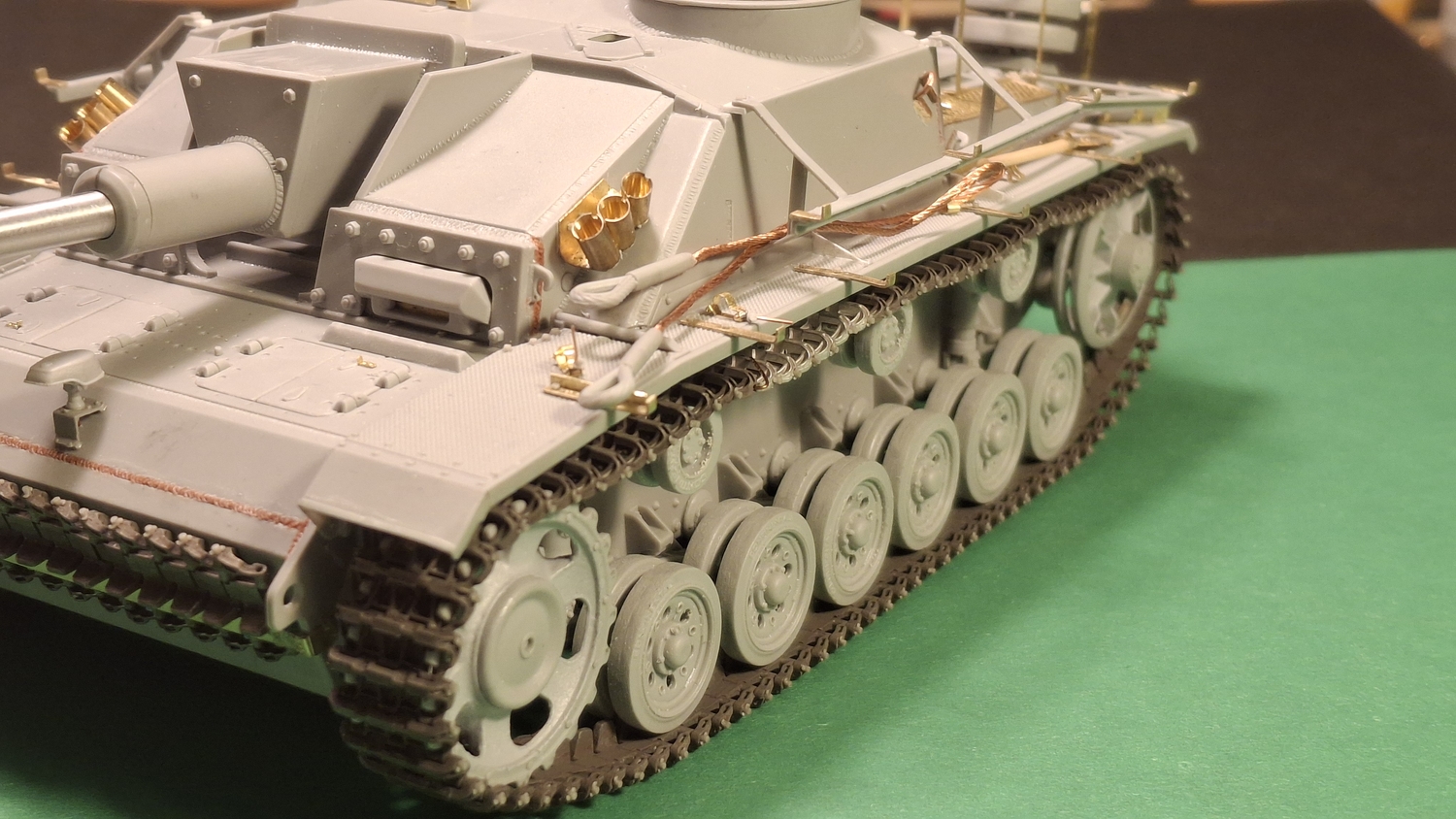

| несколько разных видов
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:07 | Сообщение # 39 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline
|
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:10 | Сообщение # 40 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

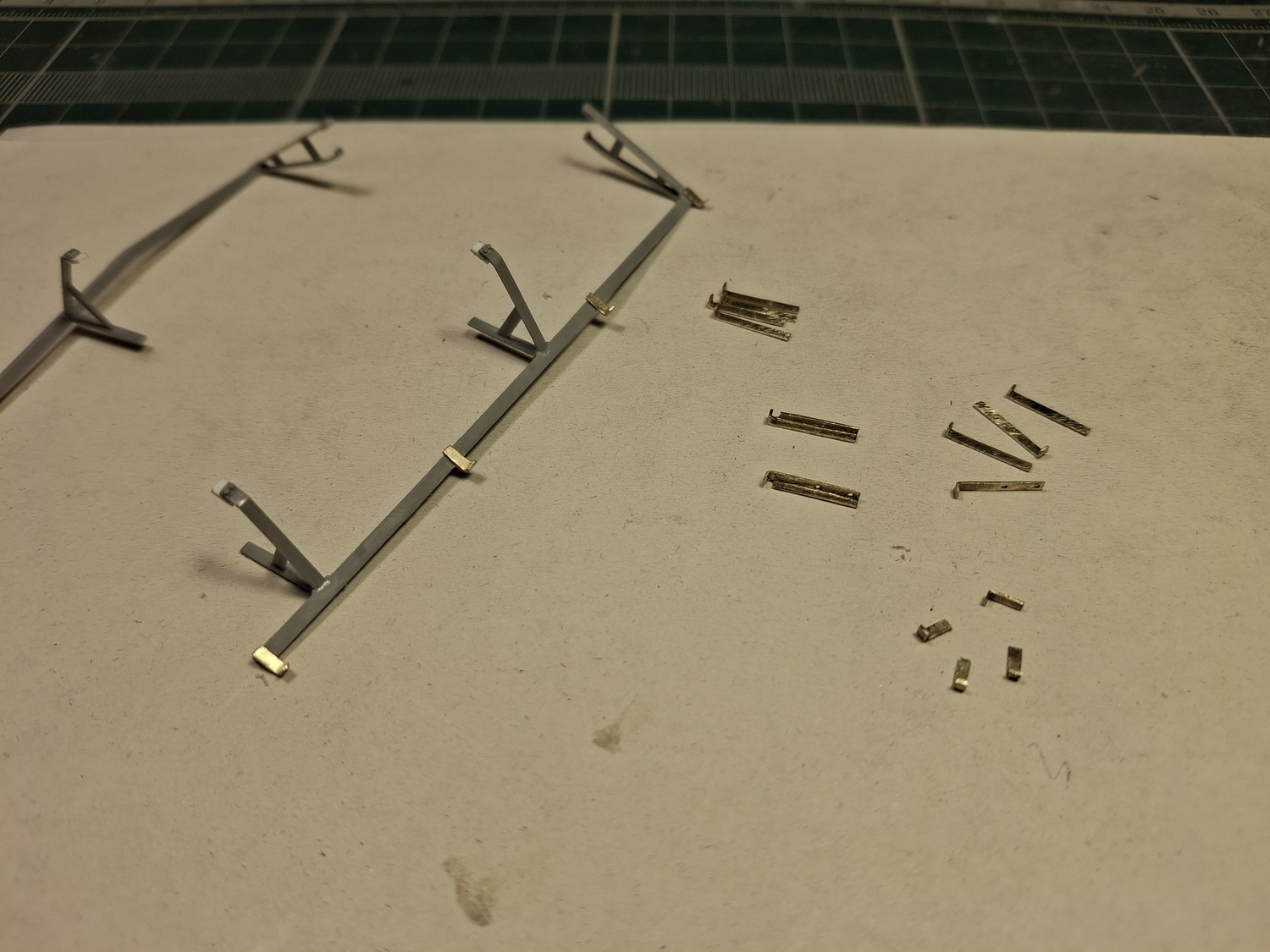

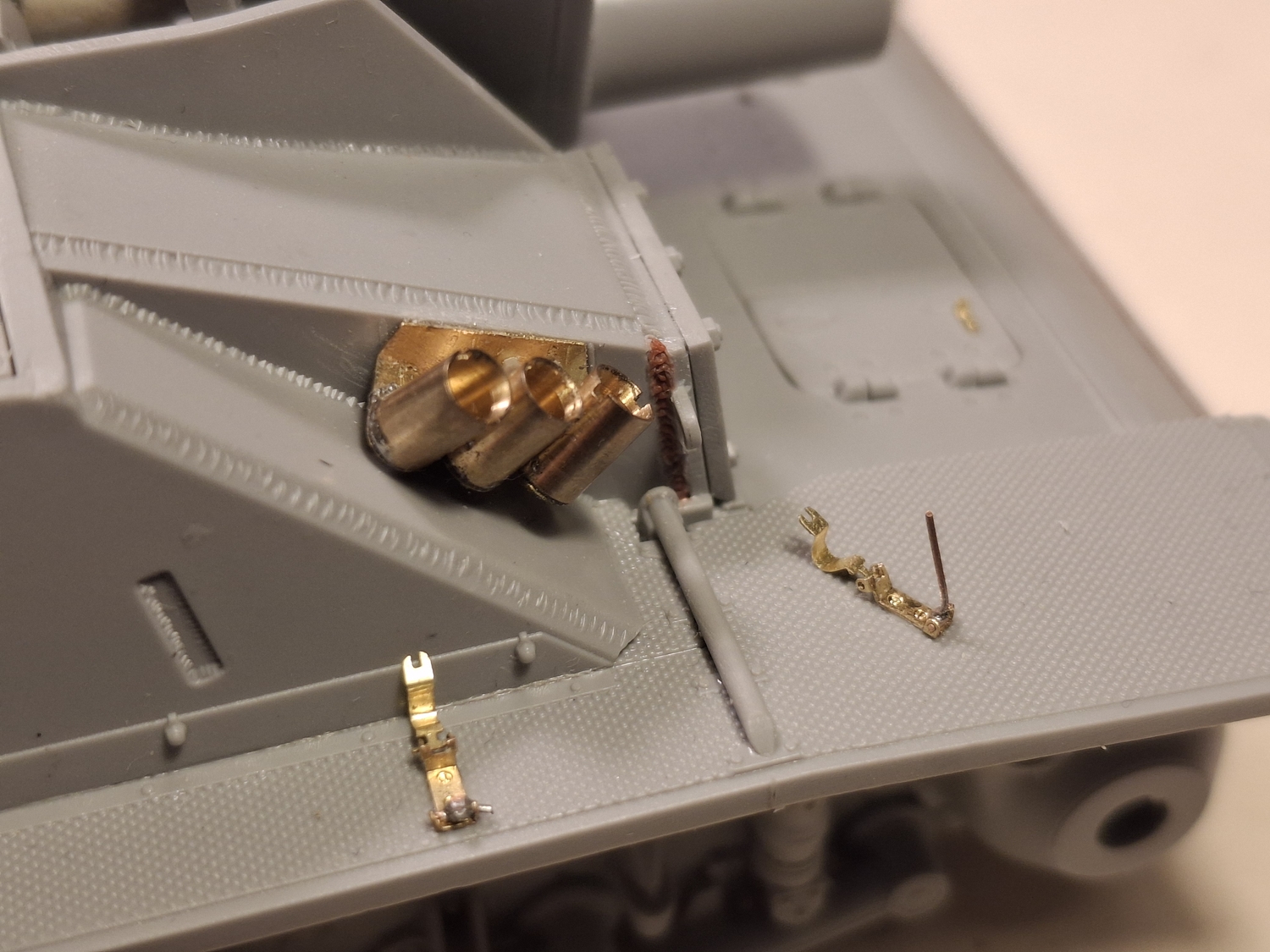

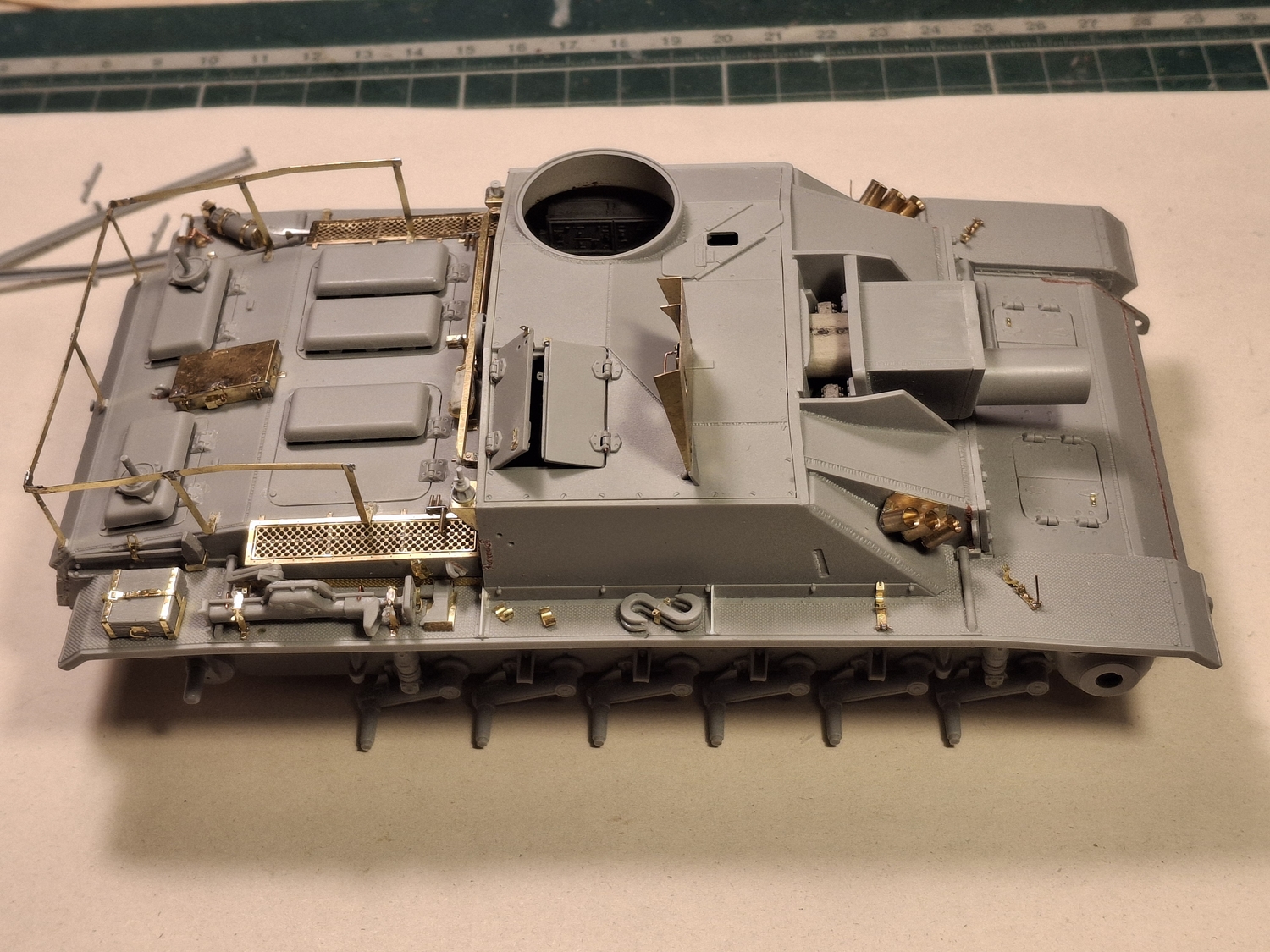

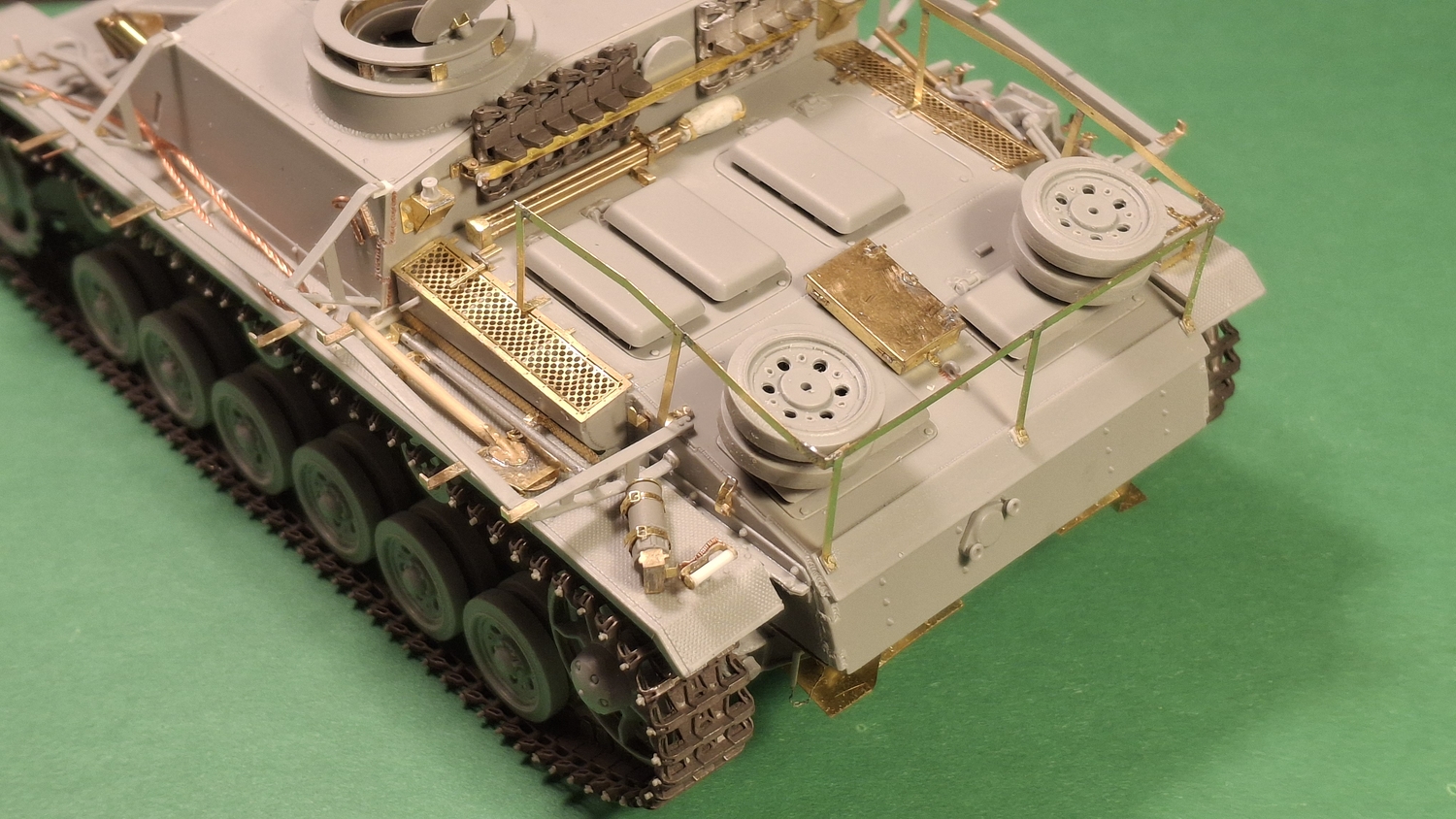

| далее сделал раму для экранов
хотел посмотреть – насколько удобно или наоборот насколько неудобно будет красить инструмент, закрепленный на
местах, когда будет все установлено.

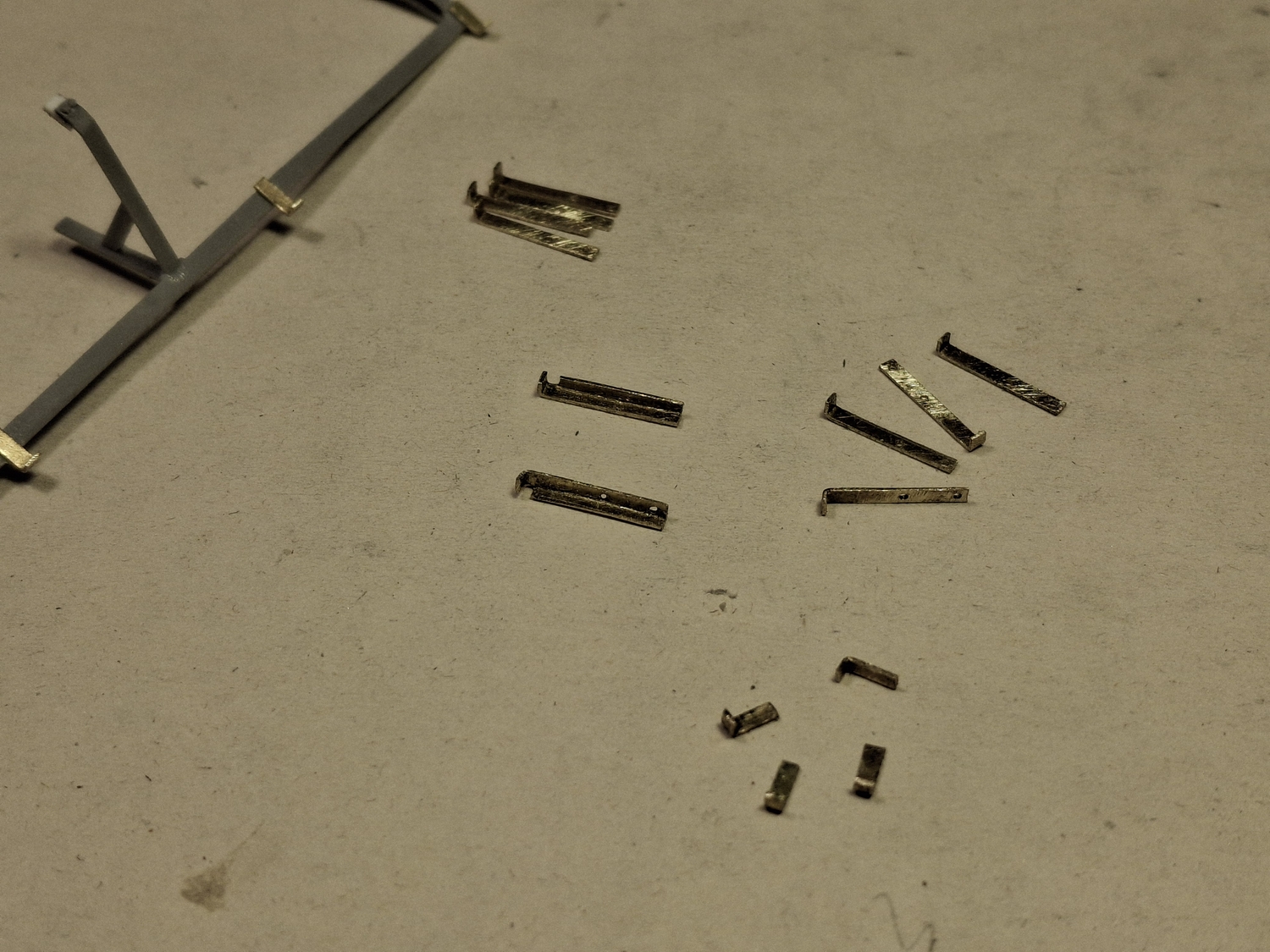

Родные держатели-уголки совсем не понравились.
Пришлось сделать из рамки от фототравления (что потолще) новые уголки и пластины.
Сами кронштейны рамы прикручиваются болтами к пятакам, которые, в свою очередь, привариваются к боковым
листам рубки.
Сделал пятаки из листа 0.5 мм и установил по два болта.

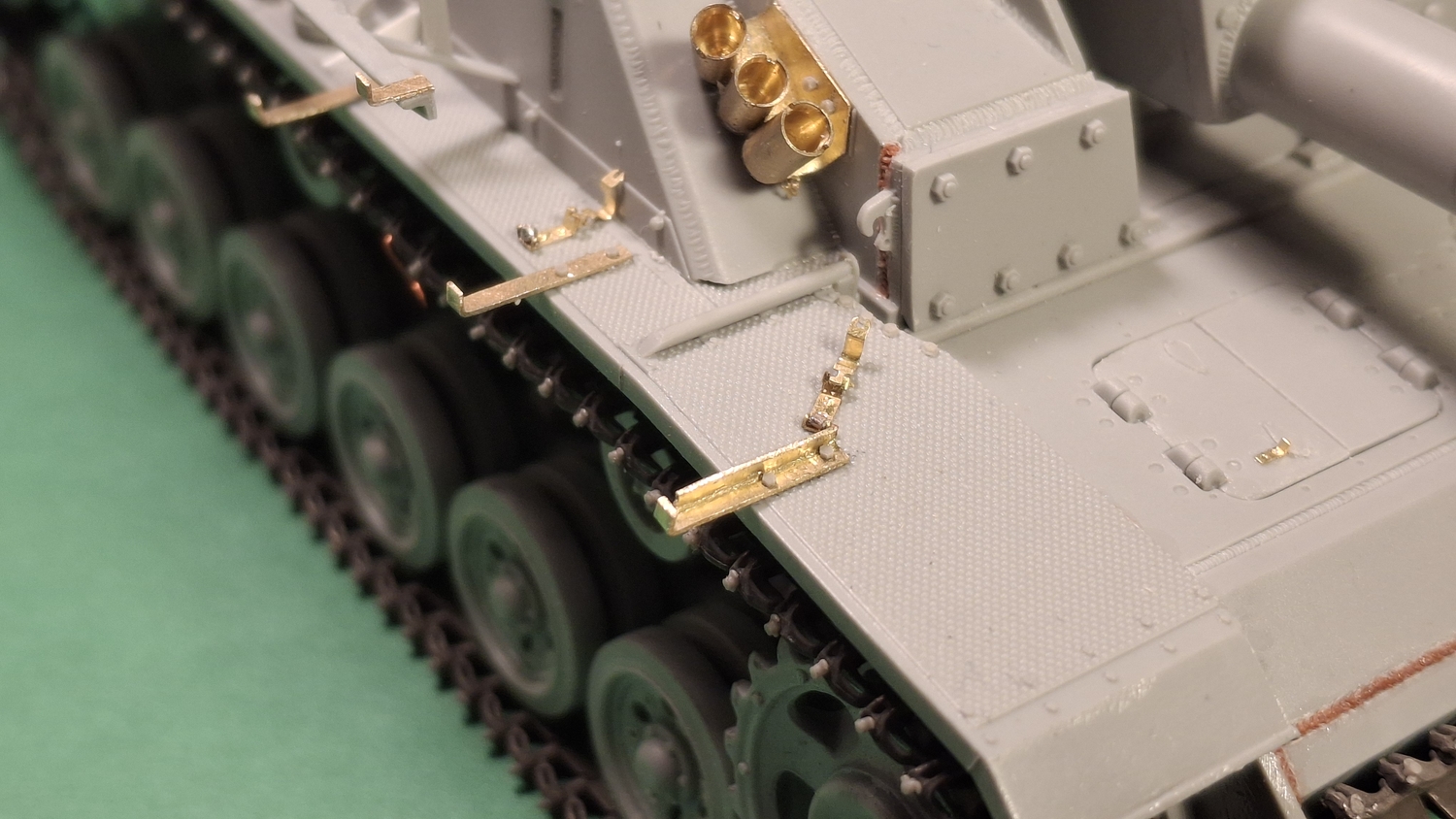

Срезал с рамы родные уголки для экранов и
приклеил на их места уголки из
травления.
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:13 | Сообщение # 41 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline
| Пожалуй стоит обратить внимание, что расстояние от рамы до сгиба уголкадолжно быть таким, чтобы могли поместиться четыре экрана внахлест.
Также нужно точно намечать и приклеивать уголки, чтобы совместить отверстия на экранах
с уголком.
Еще один момент нужно учитывать – что торцевая часть уголков должна быть по
высоте не более высоты отверстия в экранах. (чтобы уголки свободно проходили в
отверстия в экранах). Иначе будет невозможно
установить экраны на свои места.
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:15 | Сообщение # 42 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

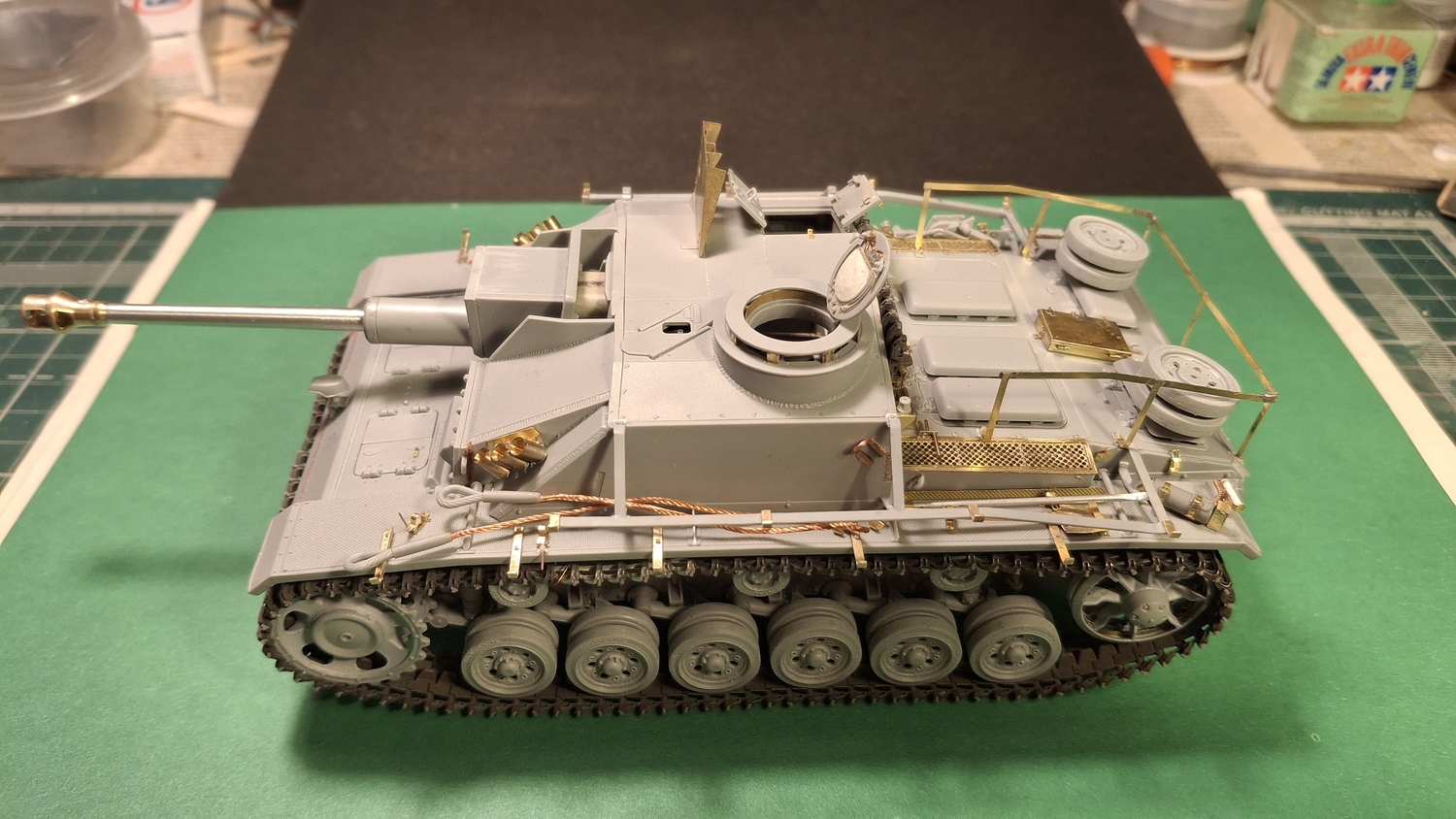

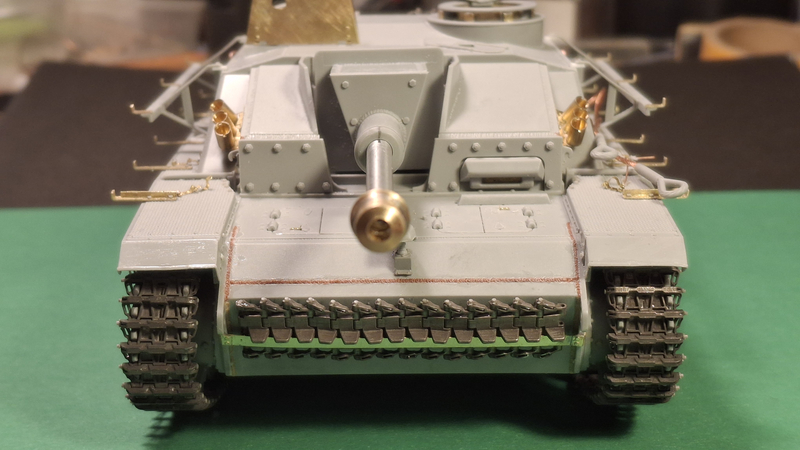

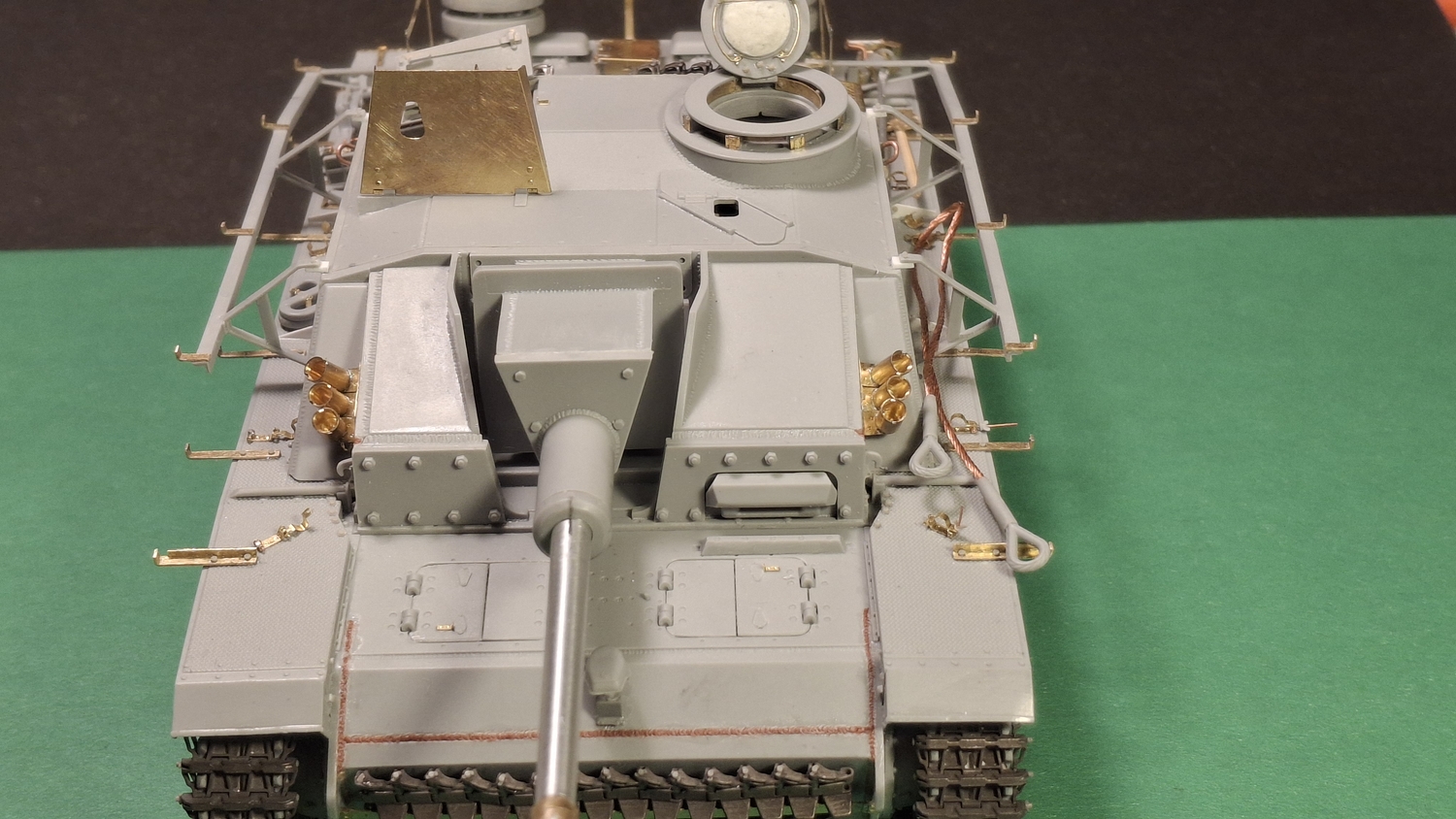

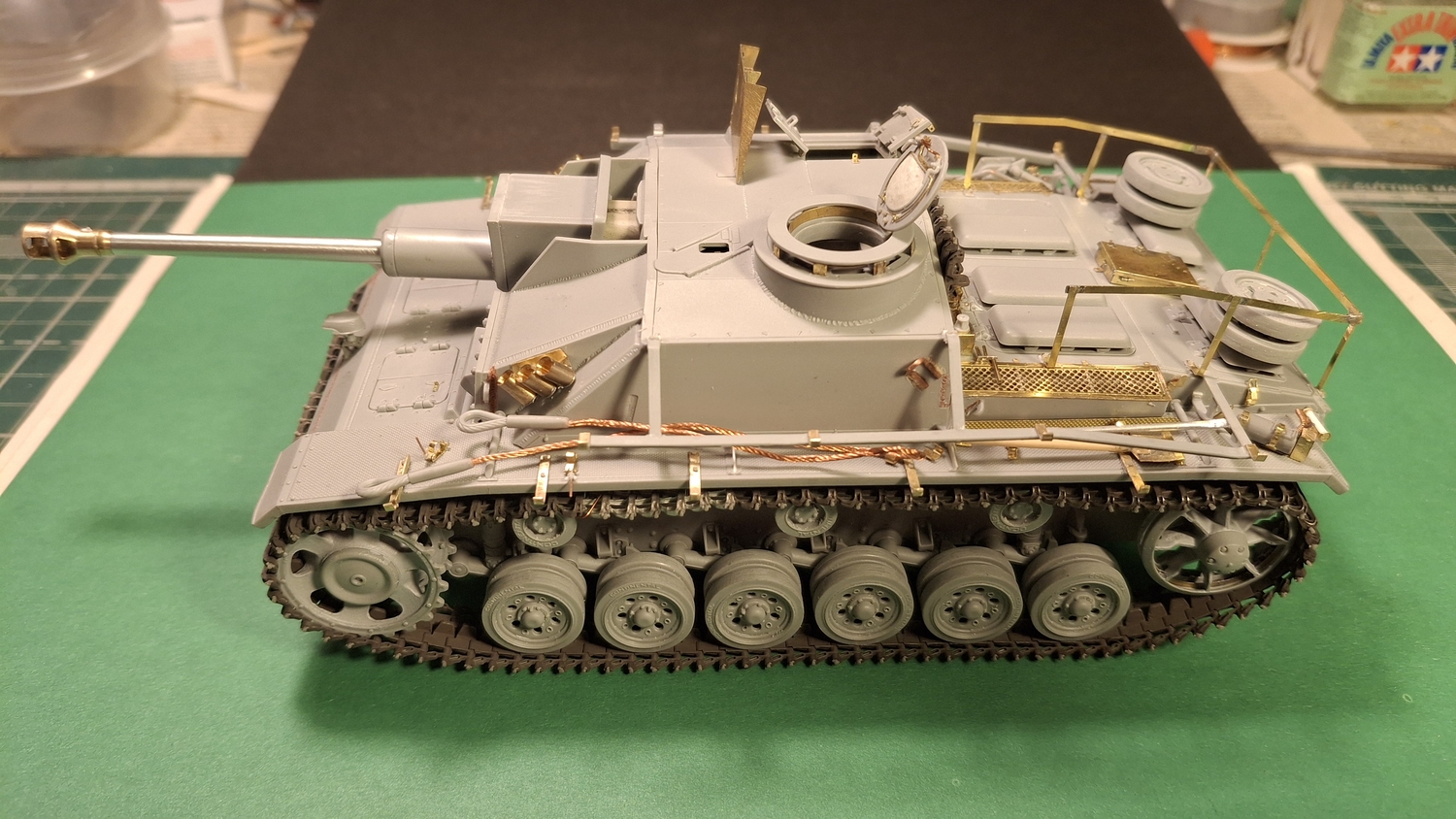

| Немного разных видов
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:17 | Сообщение # 43 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline
|
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:19 | Сообщение # 44 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline
|
|
| |
| |
| Stepbystep | Дата: Пятница, 21.03.2025, 00:21 | Сообщение # 45 |
|
Лейтенант
Группа: Мастера
Сообщений: 497
Награды: 0
Репутация: 21
Зарегистрировался: 08.06.2022
Статус: Offline

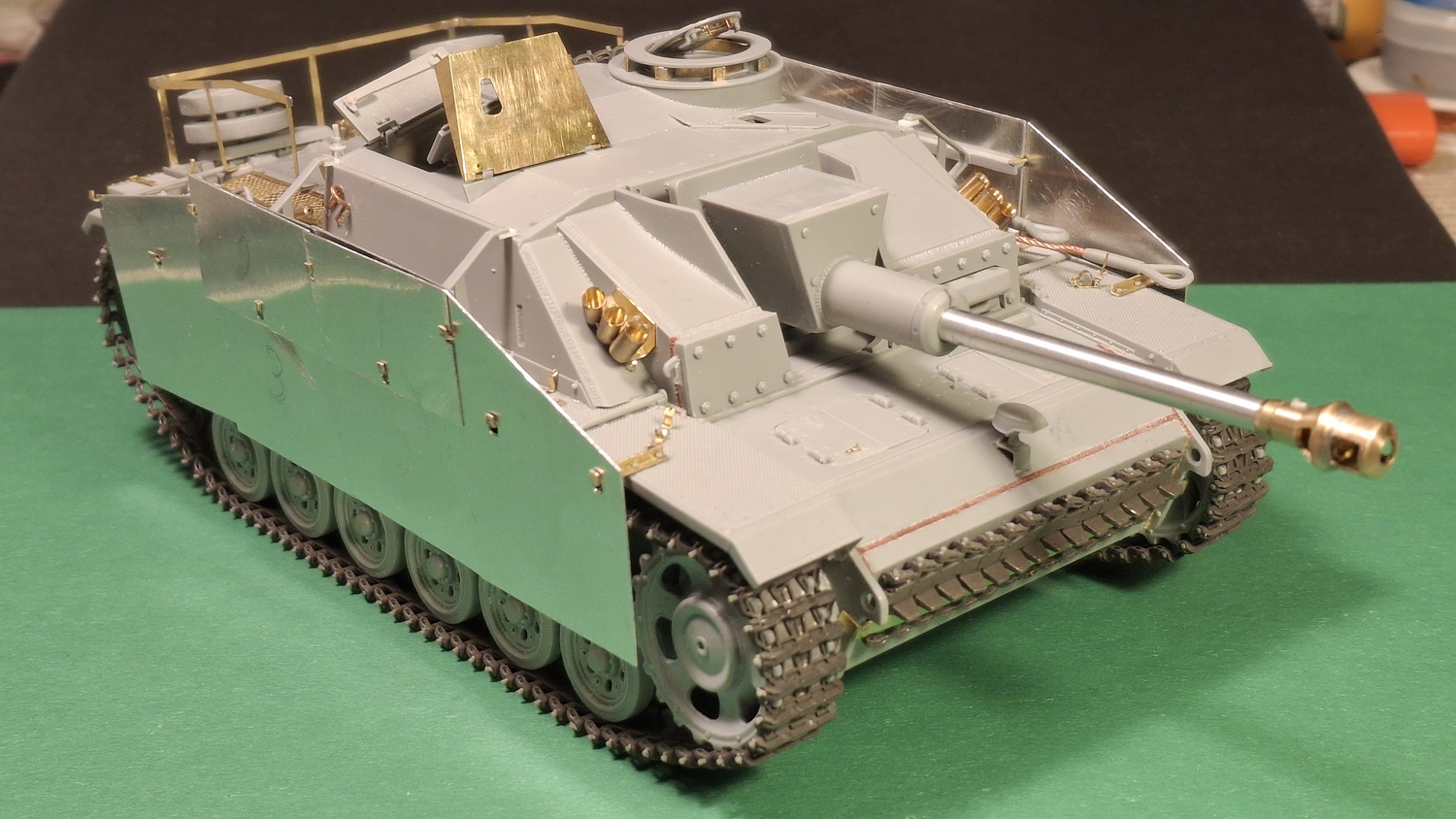

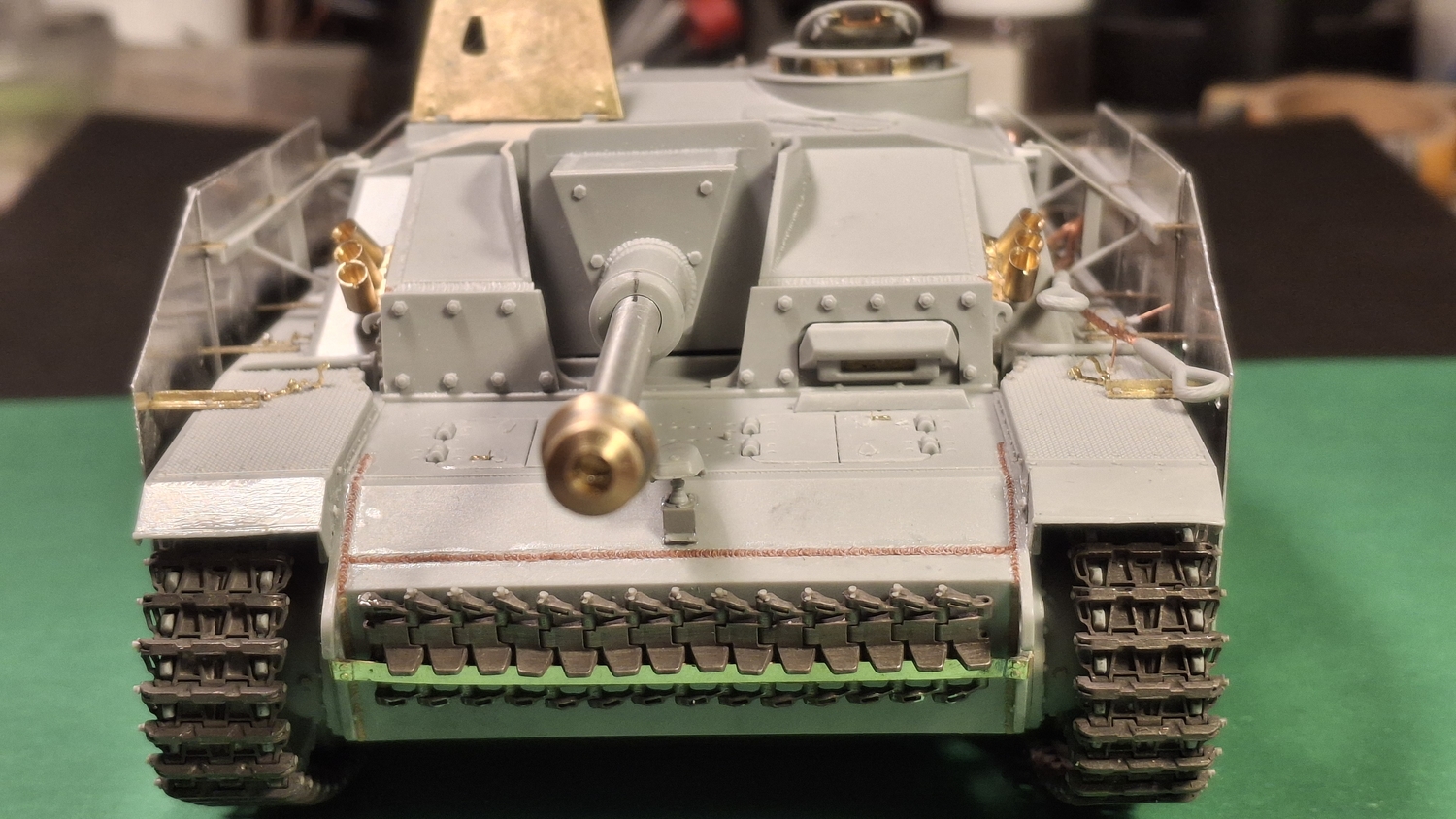

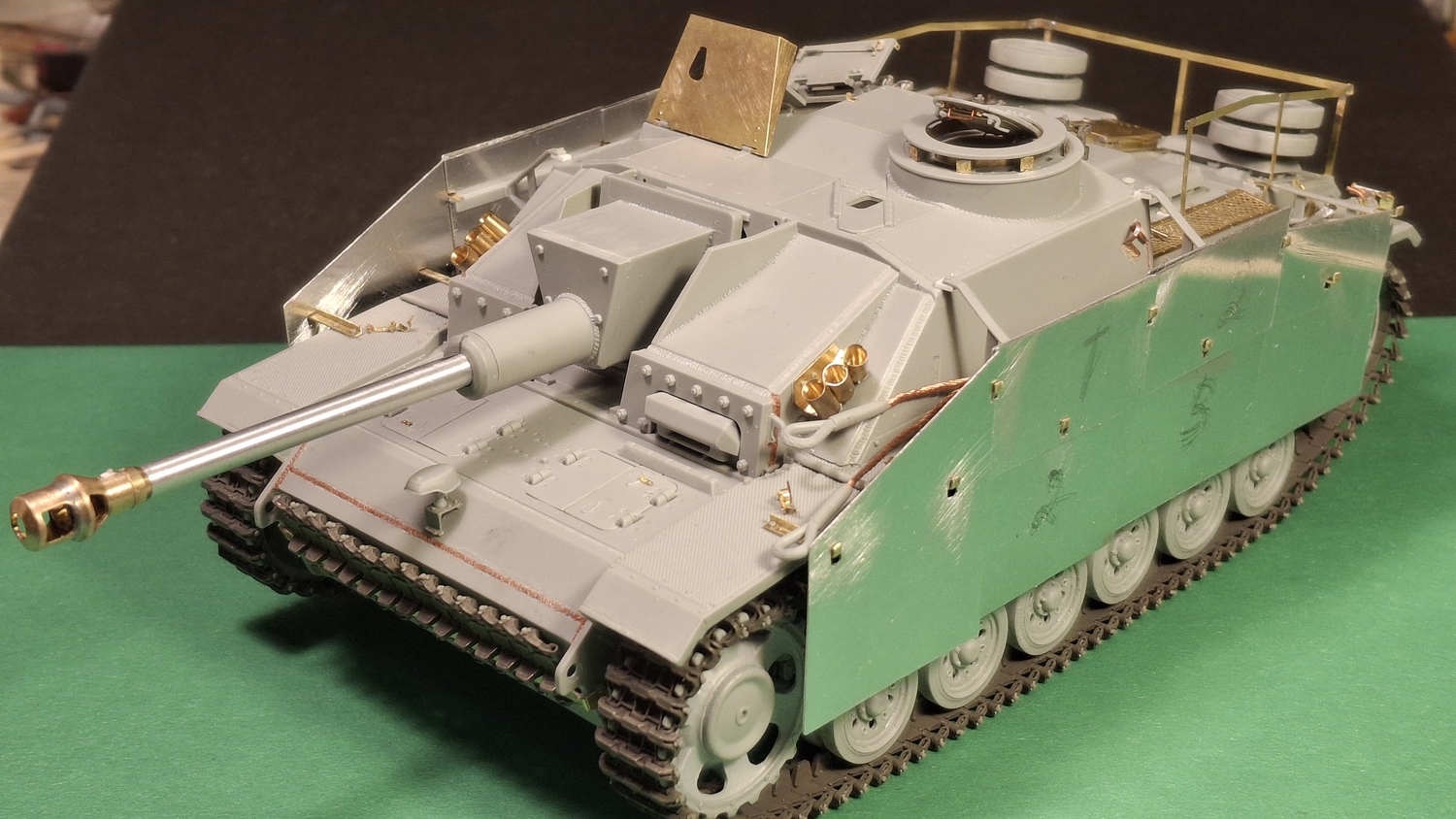

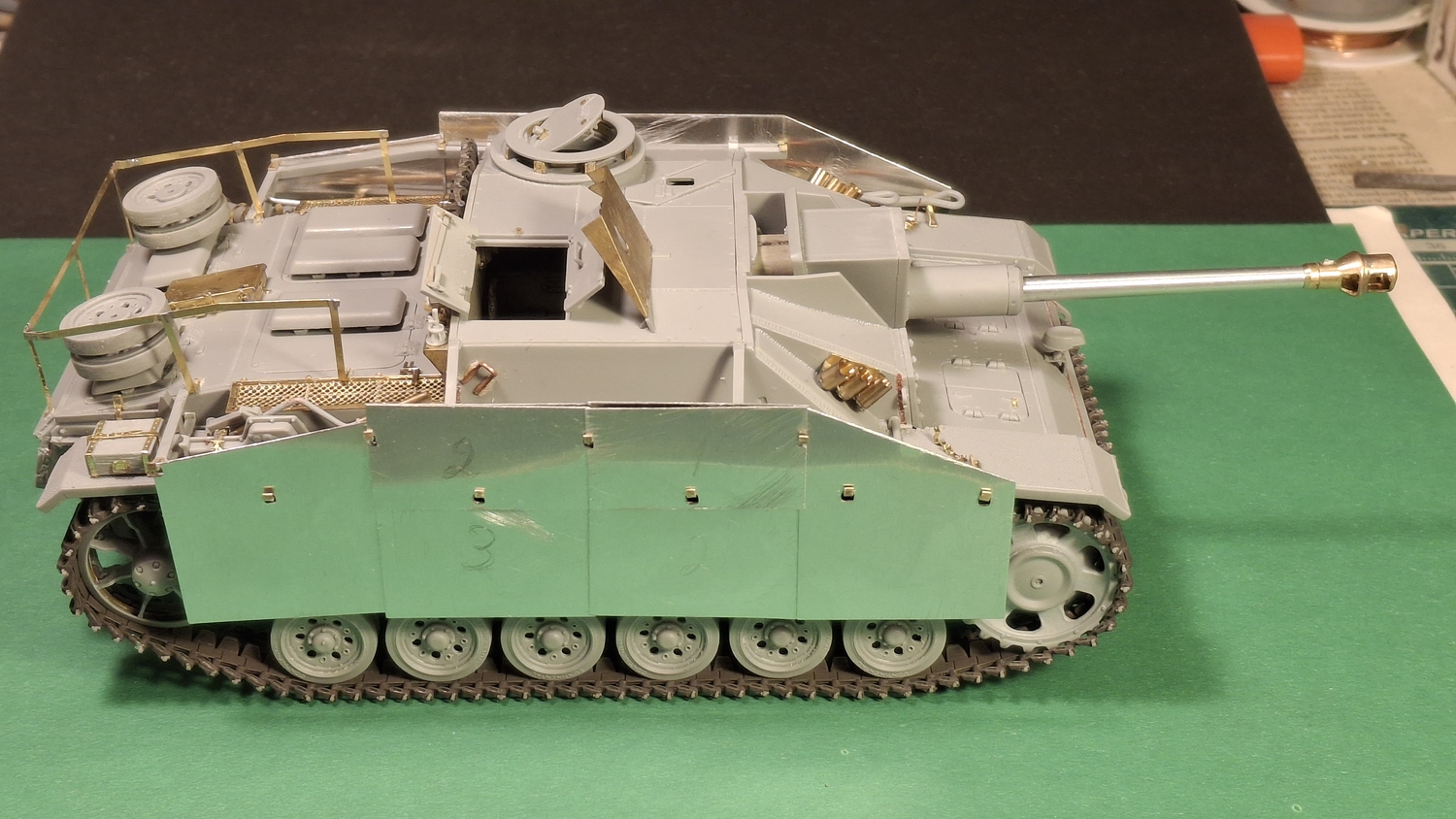

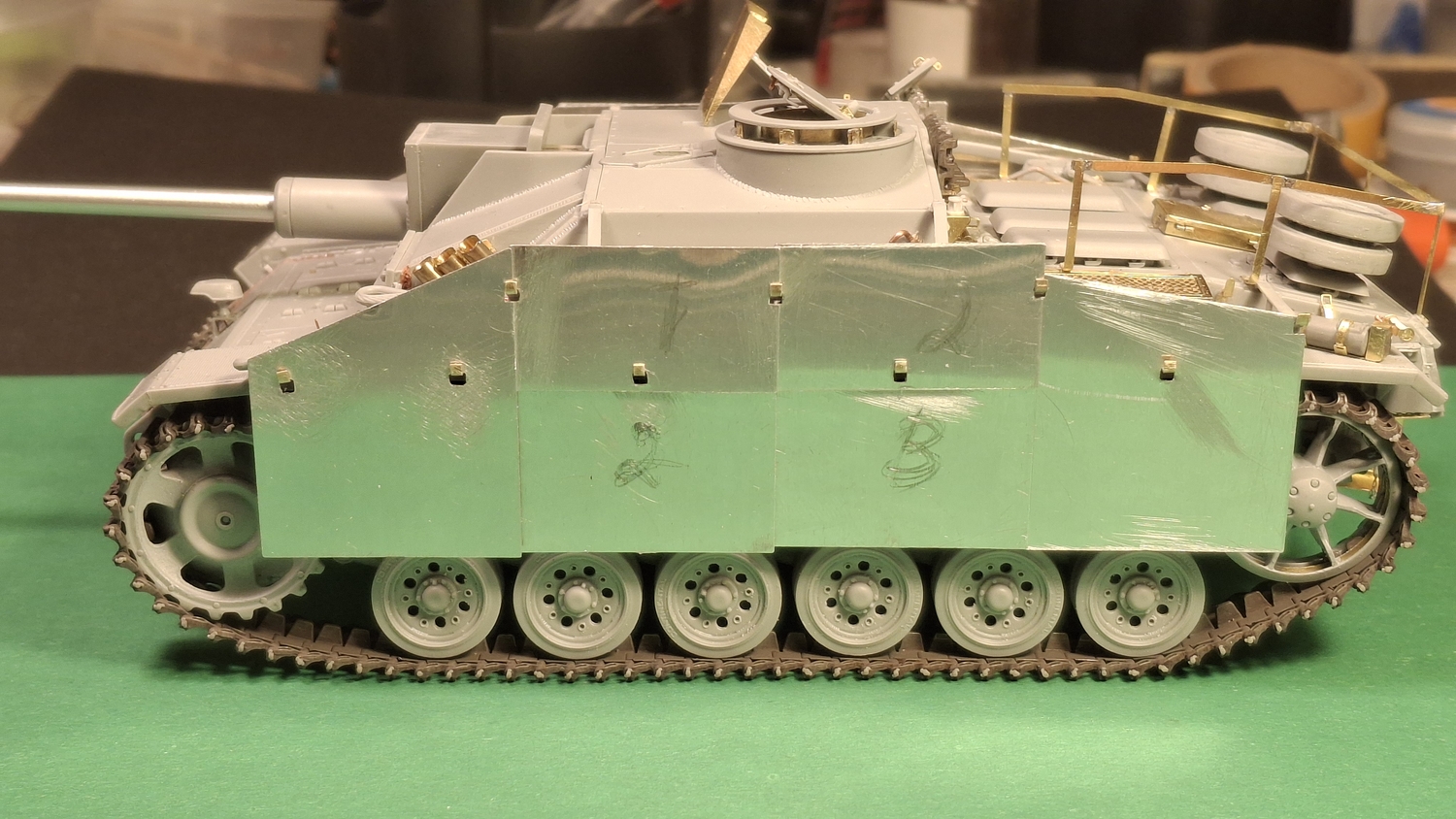

| Примерил экраны
|
| |
| |
